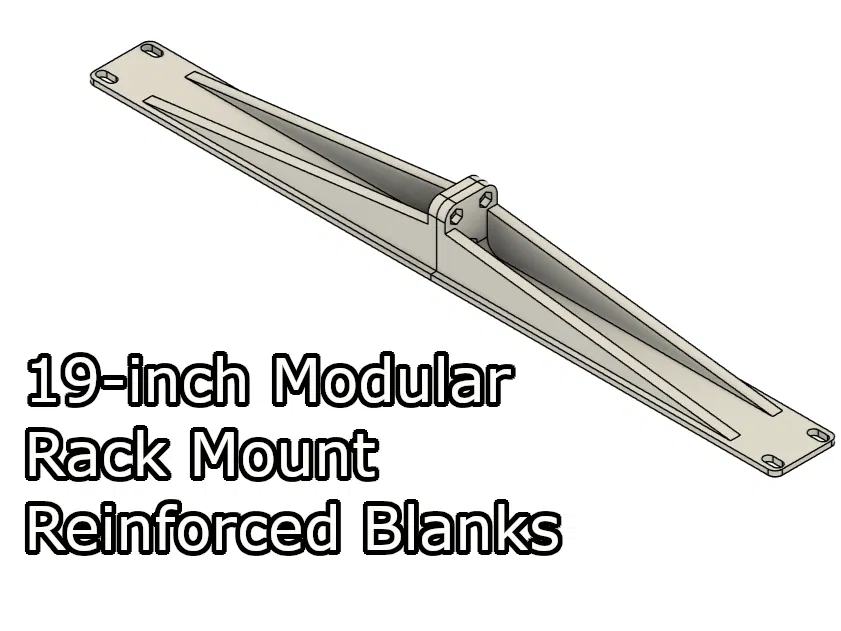

Tấm che rack 19-inch dạng module, gia cường (Reinforced Modular Blanks)

Bộ 19-inch Reinforced Modular Rack Mount Blanks. Đây là phiên bản “trâu” hơn của bộ 19-inch modular blanks bản thường, dành cho ai cần độ cứng cáp/độ bền cao hơn.

Mình cũng đã thêm kèm một file project .3MF.

Ngàm/mount này thuộc bộ hệ 19-inch modular rack mount system mình thiết kế — bạn có thể mix & match các module với những mount khác. Xem các mẫu của mình ở đây để tìm thêm những module mount 19-inch khác.

Thích các mẫu của mình không? Cân nhắc mời mình ly cà phê nha ;)

Parts

• 3x vít M5 (chiều dài tối thiểu: 12mm, khuyến nghị: 16mm).
• 3x ê-cu lục giác M5.

Assembly

LƯU Ý: Các module dùng trong hướng dẫn này chỉ để minh hoạ, và mình dùng chung cho cả series. Có thể nó không khớp y chang với các model bạn tải ở trang này.

• Để lắp ráp, luồn 3 con vít vào module Right.

• Sau đó canh thẳng hàng với module Left.

• Tiếp theo, lắp ê-cu lục giác vào các vít, rồi dùng tua vít hoặc Allen key để siết.

• Siết vít tới khi bạn bắt đầu cảm thấy có lực cản và ê-cu đã nằm chắc đúng vị trí. Xong rồi bạn có thể gắn mount vào rack của mình.

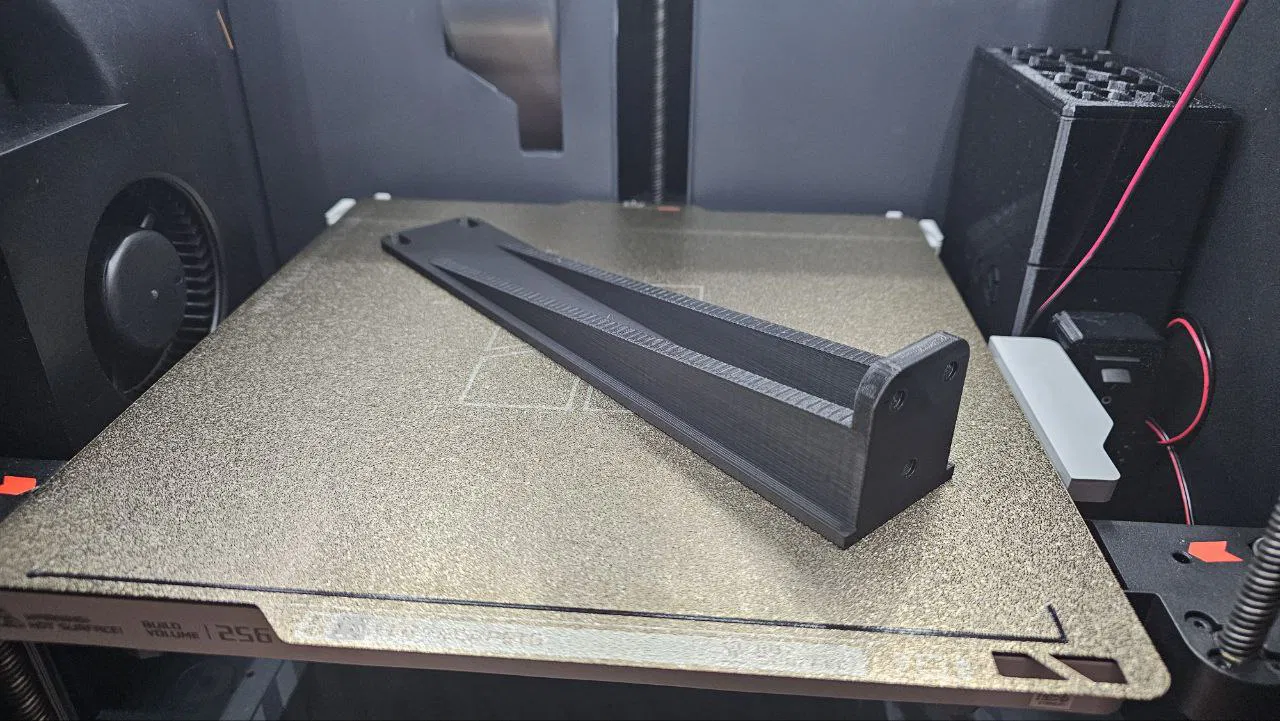

Print Settings

Rafts:

Không quan trọng.

Supports:

Không.

Resolution:

0.2 hoặc 0.24

Infill:

25% hoặc hơn

Filament:

PLA+/PETG/ABS/ASA/Nylon
