Tấm che Blank Plate dạng Mô-đun 1U cho Tủ Rack 19-inch

Một tấm che (blank plate) gắn rack chuẩn 1U dành cho các tủ rack 19-inch. Mẫu này được in thành hai phần.

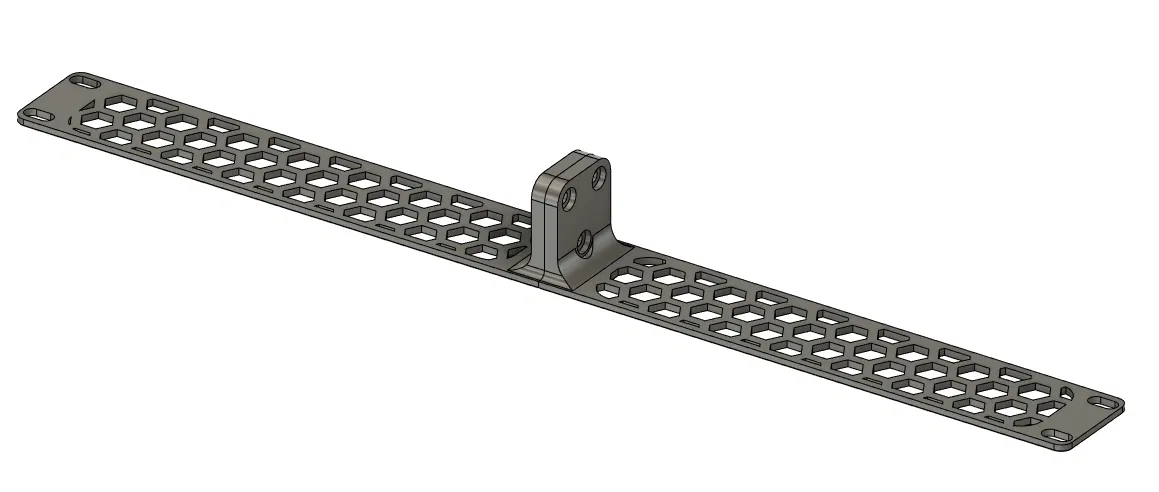

Tui có để sẵn hai phiên bản cho mấy bồ chọn. Một bản đặc (solid) và một bản khác có họa tiết tổ ong. Cả hai đều dày 4mm hết á.

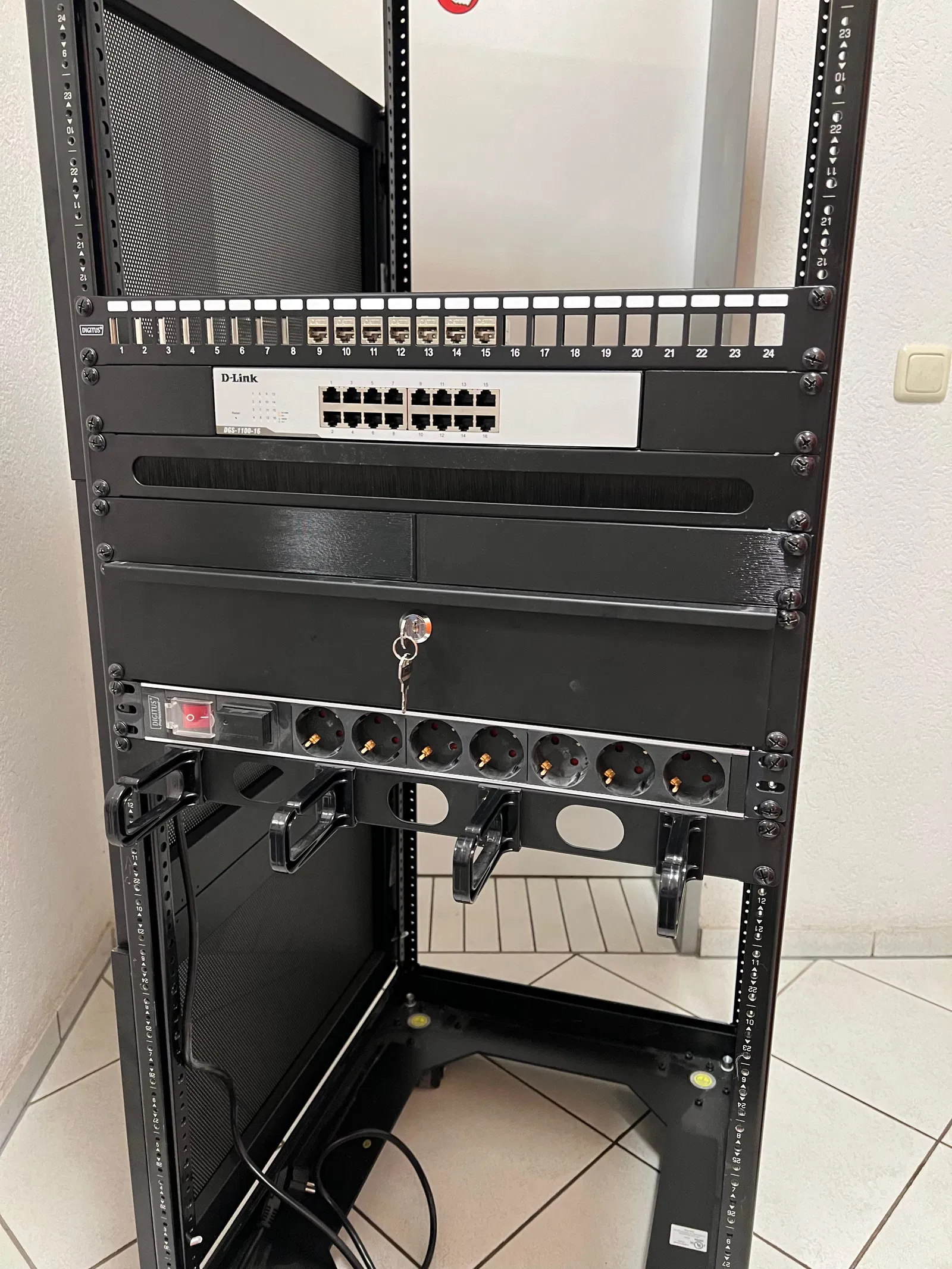

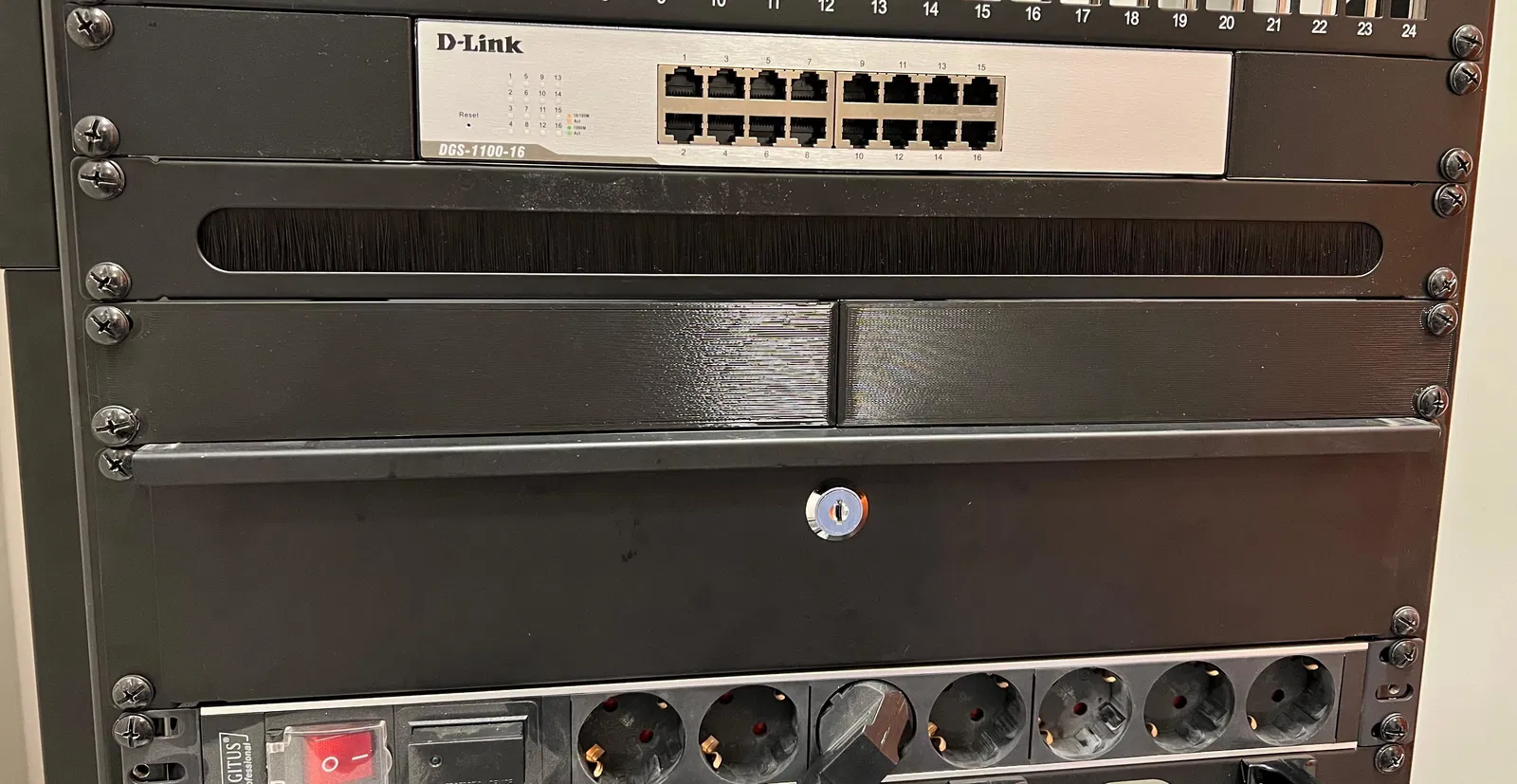

Cái ngàm này là một phần của hệ thống mô-đun gắn tủ rack 19-inch do tui thiết kế, mấy bồ có thể phối hợp, lắp ghép các mô-đun này với các loại ngàm khác nhau. Ghé qua coi bộ sưu tập của tui ở đây để tìm thêm các mô-đun gắn rack 19-inch khác nhen.

Linh kiện cần thiết

• 3x Ốc M5 (Cỡ tối thiểu: 12mm, kích thước khuyên dùng: 16mm).
• 3x Tán lục giác M5 (đai ốc).
• Lưu ý: Mấy cái ngàm này chắc cũng xài được với ốc và tán M4 luôn đó.

Cập nhật

• 21/10/2024: Tui mới thêm file .step cho mấy tấm che này, để mấy bồ dễ dàng chế cháo (remix) lại cho tương thích với hệ thống mô-đun của tui hơn.

Lắp ráp

Lưu ý: Mấy cái mô-đun dùng trong hướng dẫn này chỉ mang tính chất minh họa thôi nha, tui dùng hình chung cho cả bộ series lận. Nhìn nó có thể không giống y chang cái mẫu mà mấy bồ tải ở trang này đâu.

• Để ráp các bộ phận lại, mấy bồ nhét 3 con ốc vào mô-đun bên Phải (Right).

• Sau đó canh cho nó khớp với mô-đun bên Trái (Left).

Kế tiếp, bỏ tán lục giác vô mấy con ốc, rồi dùng tua vít hoặc chìa lục giác để vặn.

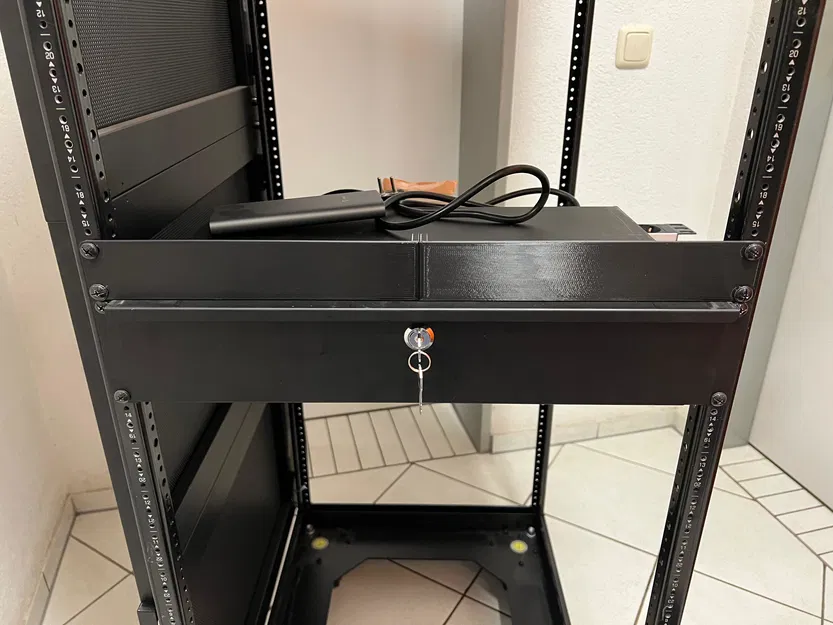

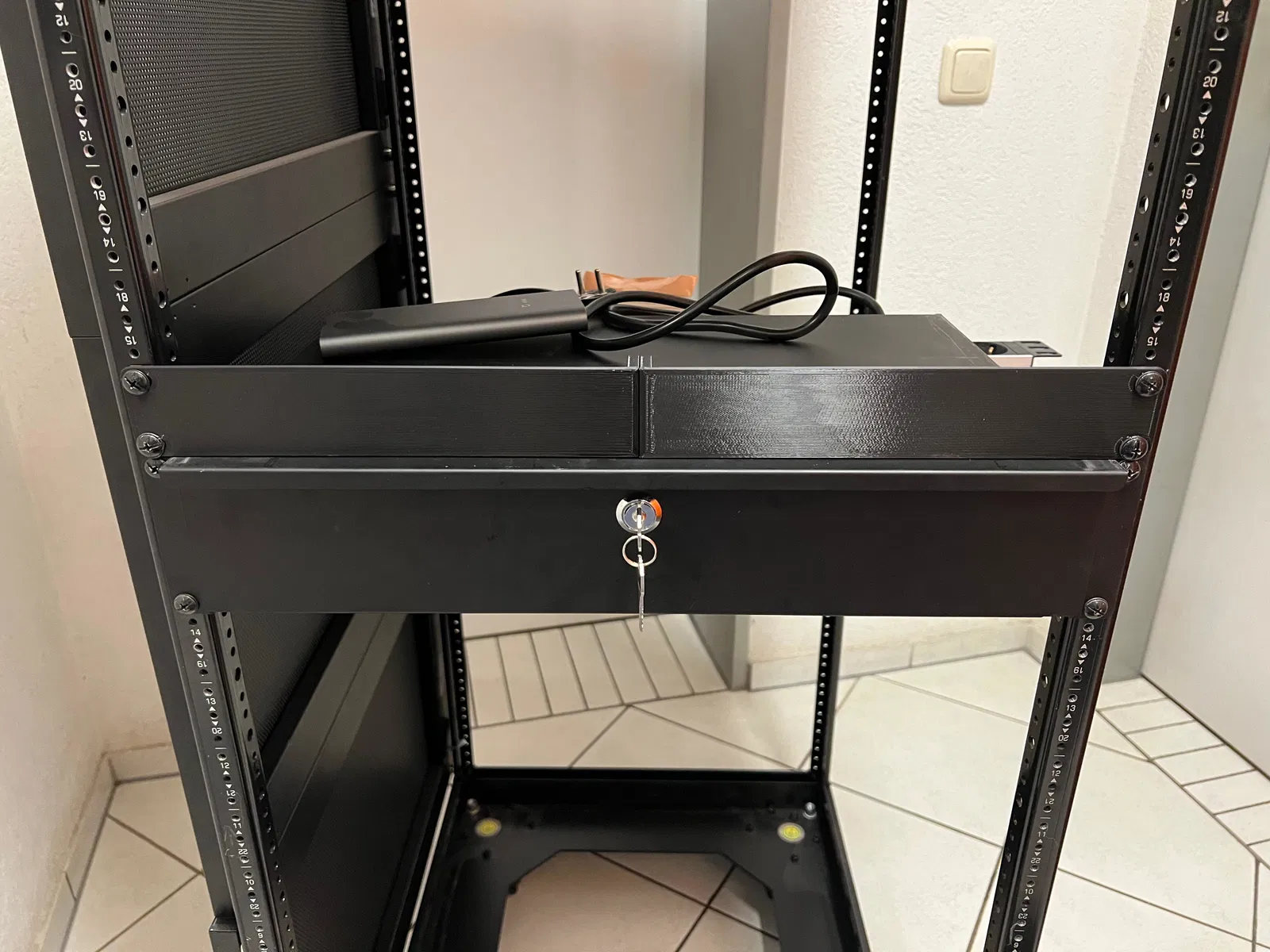

• Siết ốc cho tới khi bắt đầu thấy nặng tay và con tán đã nằm chắc chắn vào vị trí. Sau đó là mấy bồ có thể gắn cái ngàm này vô tủ rack được rồi đó.

Mấy bồ có thích mấy mẫu thiết kế của tui hông? Mời tui ly cà phê nhen ;)

Cài đặt in

Thương hiệu máy in:

Anycubic

Máy in:

Custom Mega X

Rafts (Đế):

Sao cũng được / Không quan trọng.

Supports (Hỗ trợ):

Không.

Độ phân giải:

0.2 hoặc 0.24

Infill (Độ đặc):

20% hoặc cao hơn

Vật liệu (Filament):

PLA/PLA+/PETG/ABS/ASA/Nylon
