ESRack - Front Plate (Tấm mặt trước)

Giới thiệu

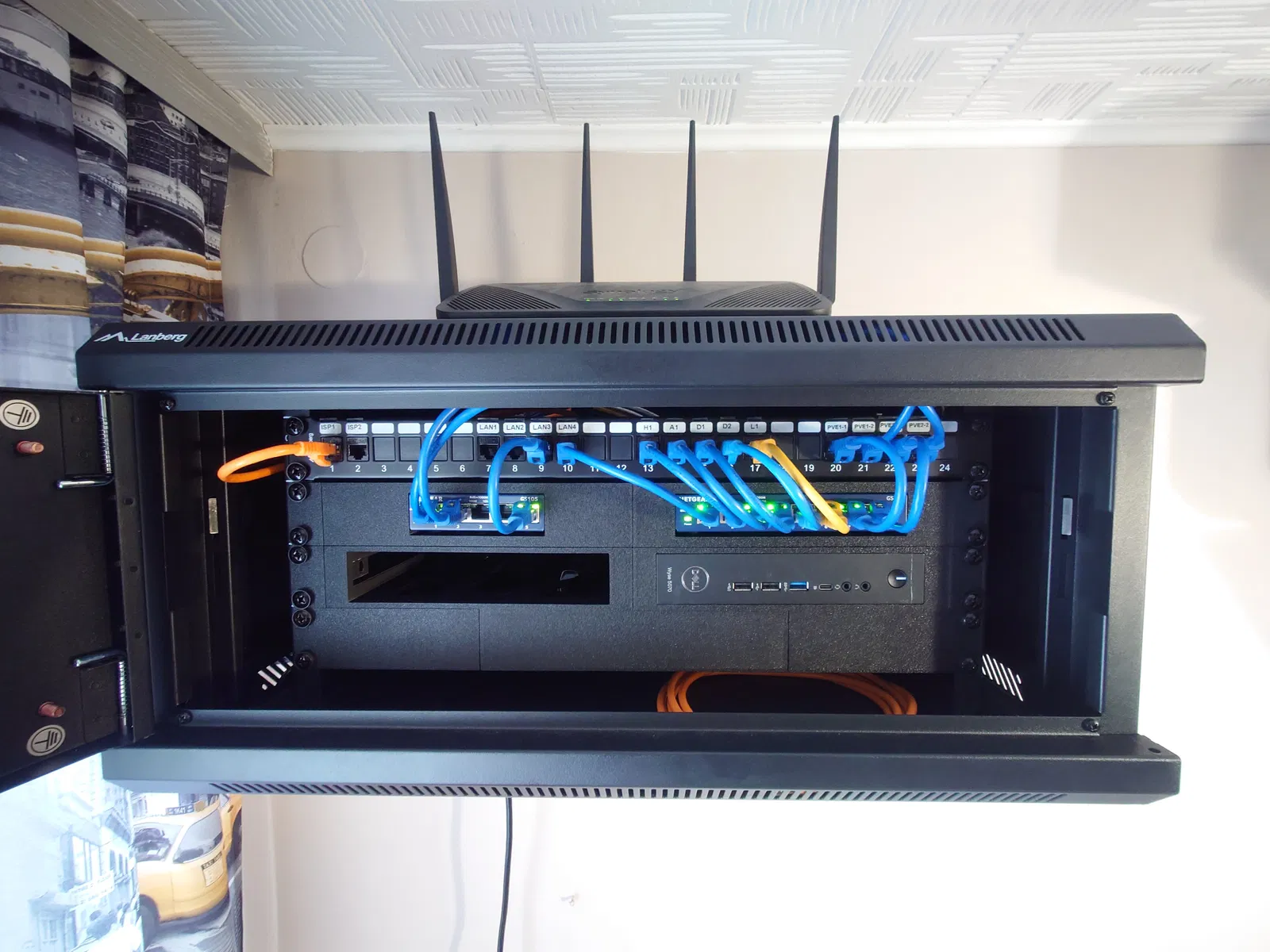

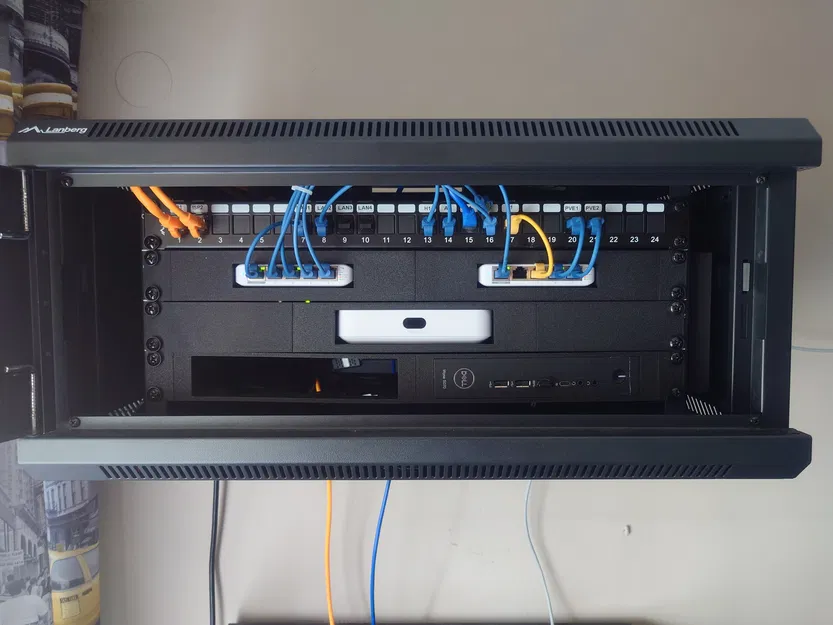

Khi mình quyết định lắp HomeLab Rack, mình muốn mỗi thiết bị có một ngàm/khay giữ riêng, vì mình thích mọi thứ gọn gàng và muốn tránh tình trạng chất đầy các kệ. Tiếc là mình không tìm được giải pháp nào thật sự ưng ý, nên mình quyết định tự thiết kế một giải pháp dạng module để có thể tuỳ biến nhiều cấu hình khác nhau.

Hệ ESRack bao gồm các thành phần:

• Mounting Brackets - dùng để lắp một unit vào rack, có 3 kích cỡ:
  • Short
  • Medium
  • Long
• Device Modules - mỗi module có thể giữ 1 thiết bị

Các cấu hình có thể dùng:
- [Mounting Bracket Short] + [Module] + [Module] + [Mounting Bracket Short]
- [Mounting Bracket Medium] + [Module] + [Mounting Bracket Medium]
- [Mounting Bracket Short] + [Module] + [Mounting Bracket Long]
- [Mounting Bracket Long] + [Module] + [Mounting Bracket Short]
- [Mounting Bracket Long] + [Mounting Bracket Long] (Blank Front Plate)

Tất cả module đều được thiết kế với khe hở (clearance) rất ít, nên khi lắp một số thiết bị có thể phải ấn mạnh mới vào được.
Trước khi bắt đầu in cả hệ, hãy in thử để kiểm tra bạn có thể kết nối các module với nhau hay không.

Mình xin lỗi vì không có ảnh chi tiết của các bộ phận sau khi in nhưng trước khi lắp ráp. Lý do là mình quyết định đăng dự án này sau khi đã lắp xong toàn bộ các rack.

Tất cả các phần của hệ ESRack có thể tìm ở đây.

Nếu bạn thích sản phẩm của mình thì có thể ủng hộ mình qua Buy Me A Coffee ;)

Mô tả bộ phận

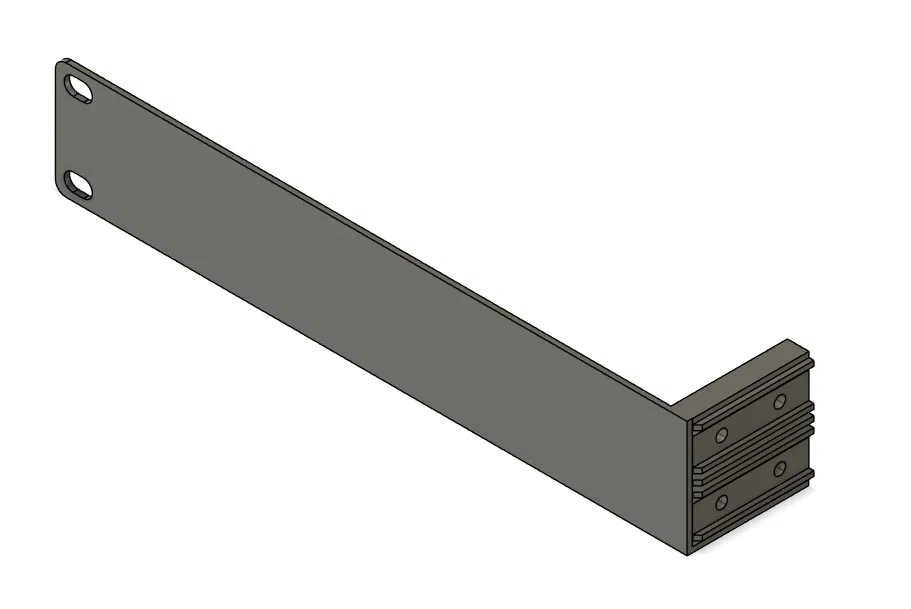

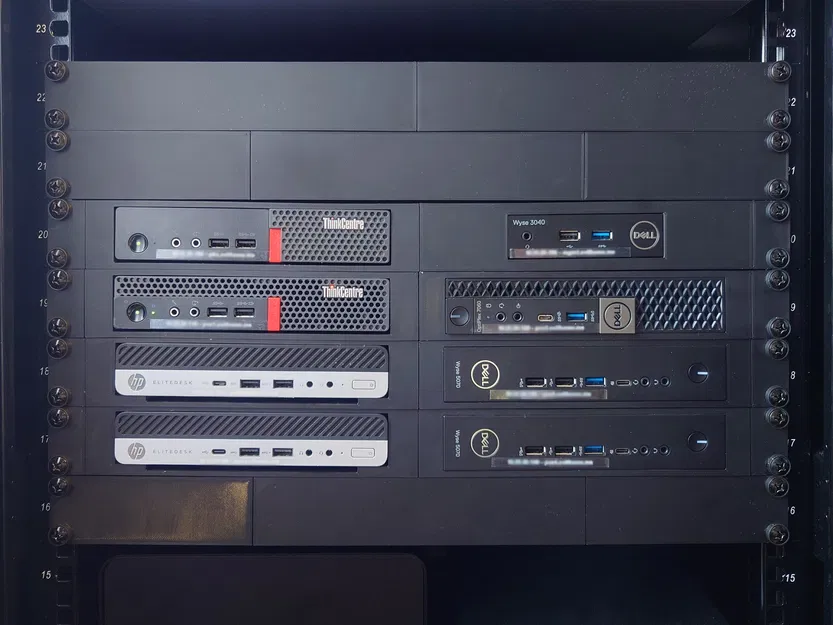

Đây là một tấm mặt trước (front panel) 1U trơn. Nó không thể kết nối với bất kỳ phần nào khác của hệ vì nó quá yếu, không đủ để giữ thiết bị nào.
Trường hợp sử dụng duy nhất là in 2 cái rồi nối lại với nhau.

Thiết lập in gợi ý

Vật liệu: PLA+/PETG (mình dùng eSun PLA+)
Nozzle: 0.4 mm
Chiều cao lớp (layer height): 0.2 mm
Wall loops: 3
Top/Bottom shell layers: 3
Infill: +25%
Kiểu infill: Gyroid
Hướng đặt: In với mặt trước úp xuống
Support: Không cần nếu đặt đúng hướng

Cần infill cao để tránh bị cong sau khi lắp thiết bị. Mình dùng 20% infill thì với thiết bị nặng nó có cong nhẹ.

Lắp ráp

Để nối từng module riêng lẻ lại với nhau, bạn cần:
- 4x đai ốc M4 (DIN934M4)
- 4x ốc lục giác chìm M4x12 (DIN912M4x12-8.8)

Dùng ốc và tán rack tiêu chuẩn để bắt lên rack.

Changelog

• 2024-03-09 - Phát hành lần đầu
• 2024-09-24 - Đổi tên từ Rack System thành ESRack
