ESRack - Ngàm gắn Pure Resonance Audio SMG1 (Remix)

Đây là bản remix mang tính ứng dụng từ mẫu ESRack - Front Plate by EvilProphet.

Mình cần một cách gắn chắc chắn, ổn định cho Pure Resonance Audio SMG1 Sound Masking Generator vào hệ ESRack. Tấm front plate tuỳ biến này cho độ khít chuẩn và giữ thiết bị cố định, đồng thời vẫn đảm bảo toàn bộ cổng phía sau và các nút điều khiển phía trước luôn thao tác được.

Design Features

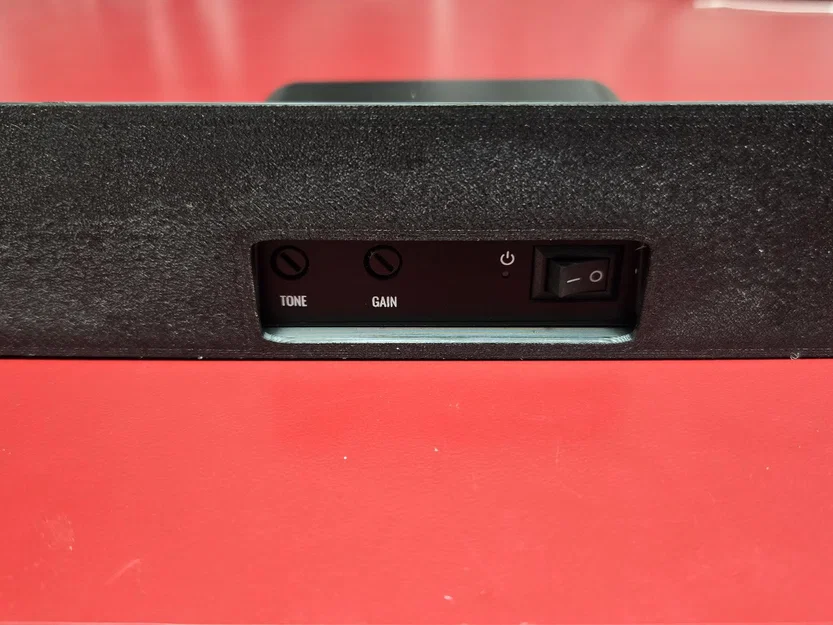

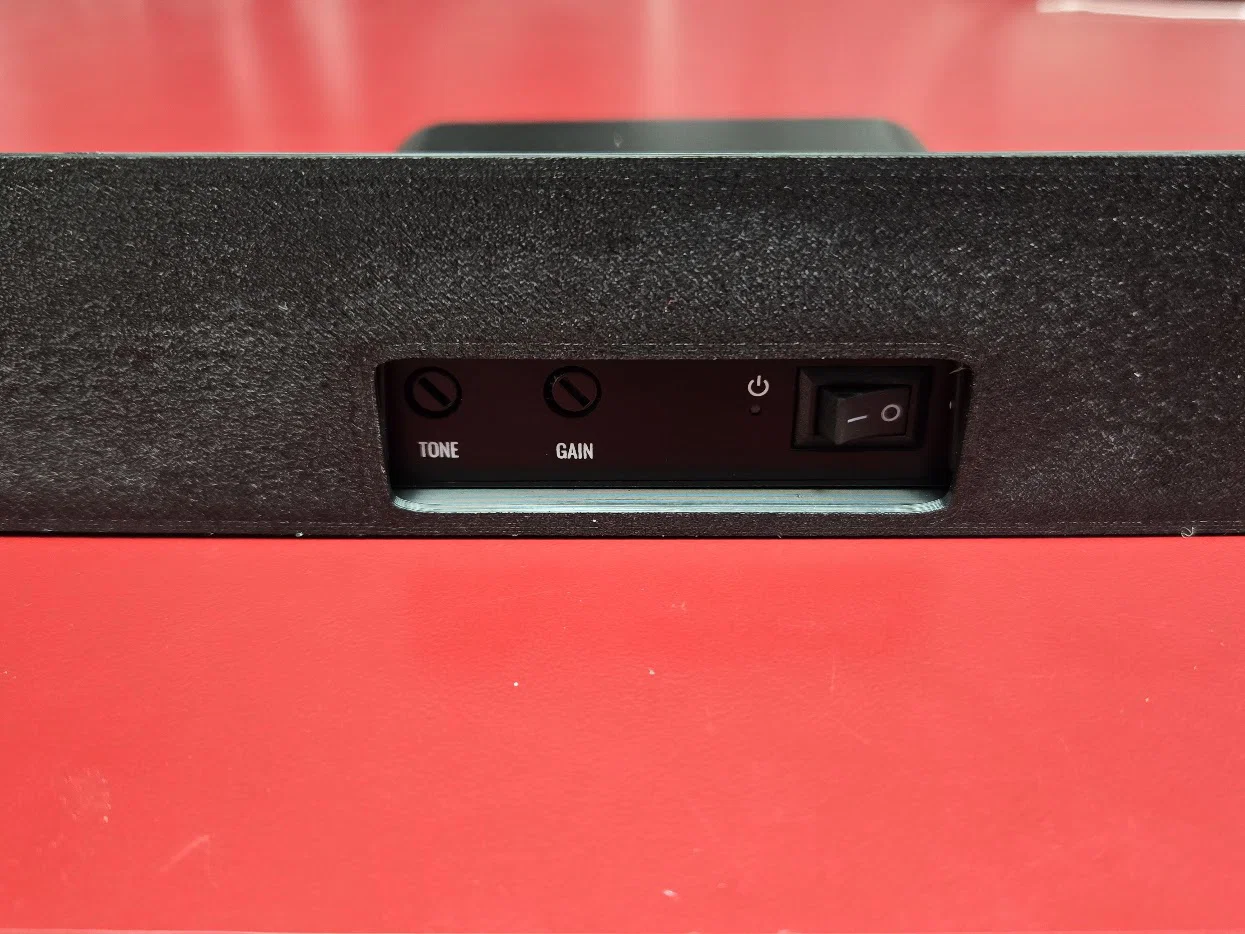

• Căn chỉnh chuẩn: Phần bệ đỡ có khoét một rãnh (notch) phía đáy theo kích thước riêng. Khi đặt SMG1 lên kệ, rãnh này sẽ canh đúng cụm điều khiển phía trước (Tone, Gain và công tắc nguồn) với ô cửa sổ hiển thị trên front plate.

• Khối gia cường để bắt vít: Để lắp chắc và bền lâu, mình đã tích hợp các modifier blocks đặc vào file project của slicer. Các modifier này giúp bạn khoan và taro ren trực tiếp trên phần nhựa in một cách đáng tin cậy.

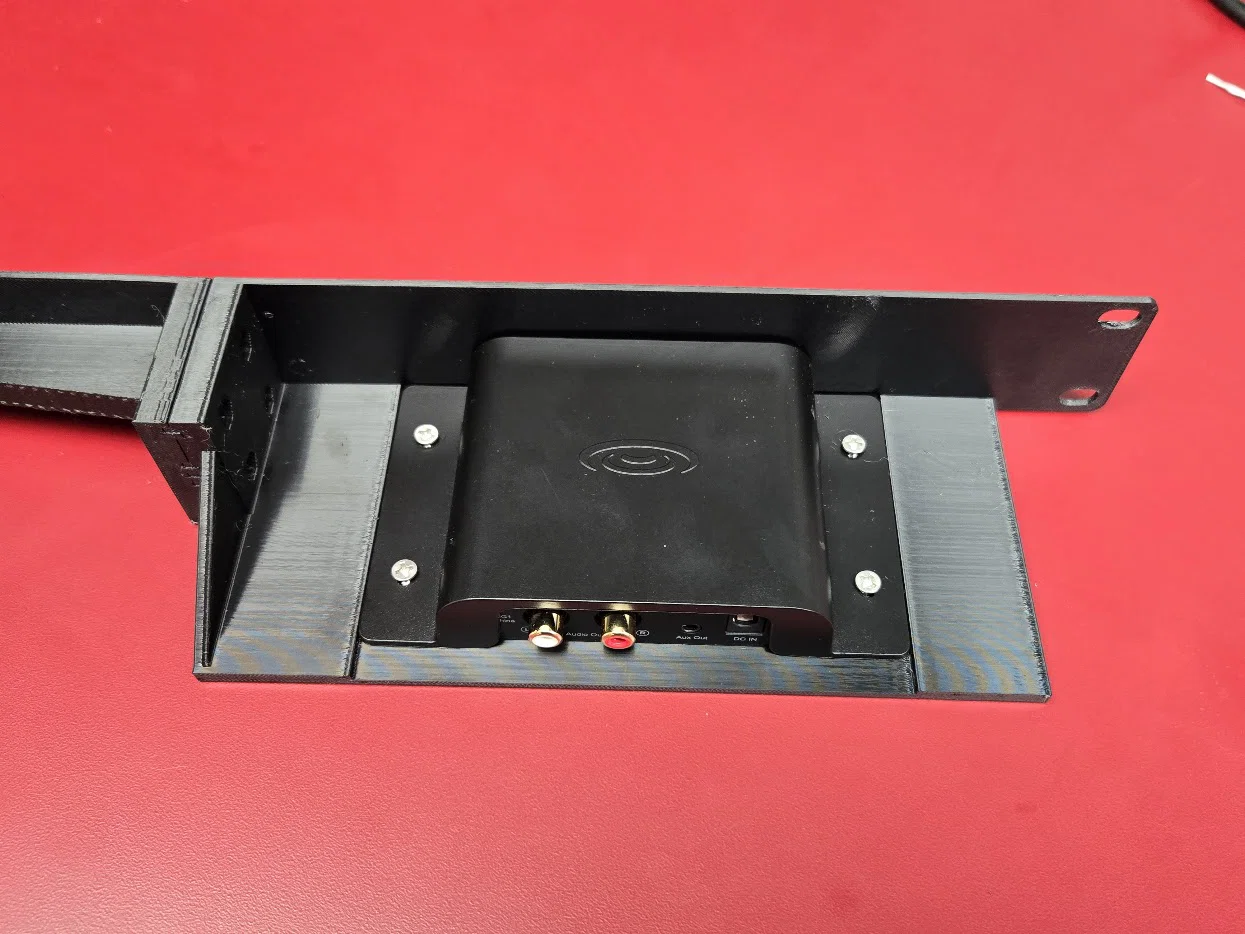

• Chừa lối phía sau: Thiết kế để trống phần phía sau, giúp dễ tiếp cận các cổng RCA Audio Out, Aux Out và DC Power Input.

Printing & Slicer Setup

Các thiết lập này đã được test trên Creality K1 Max để đảm bảo độ cứng và độ chính xác khi lắp ráp:

• Printer: Creality K1 Max

• Material: PETG (khuyến nghị mạnh cho độ bền chức năng và khả năng chịu nhiệt)

• Wall Loops: 3 loops (perimeters)

• Infill: 15% Gyroid infill

• Supports: Tuỳ chọn. Nên dùng supports nếu bạn muốn đảm bảo các tab/lỗ liên kết giữ được độ tròn và đồng đều.

• Orientation: In úp mặt (face-down) để bề mặt phía trước đẹp nhất.

Thêm vùng gia cường để bắt vít

Để tấm mount đủ cứng khi siết vít, bạn nên gia cường các khu vực có lỗ bắt.

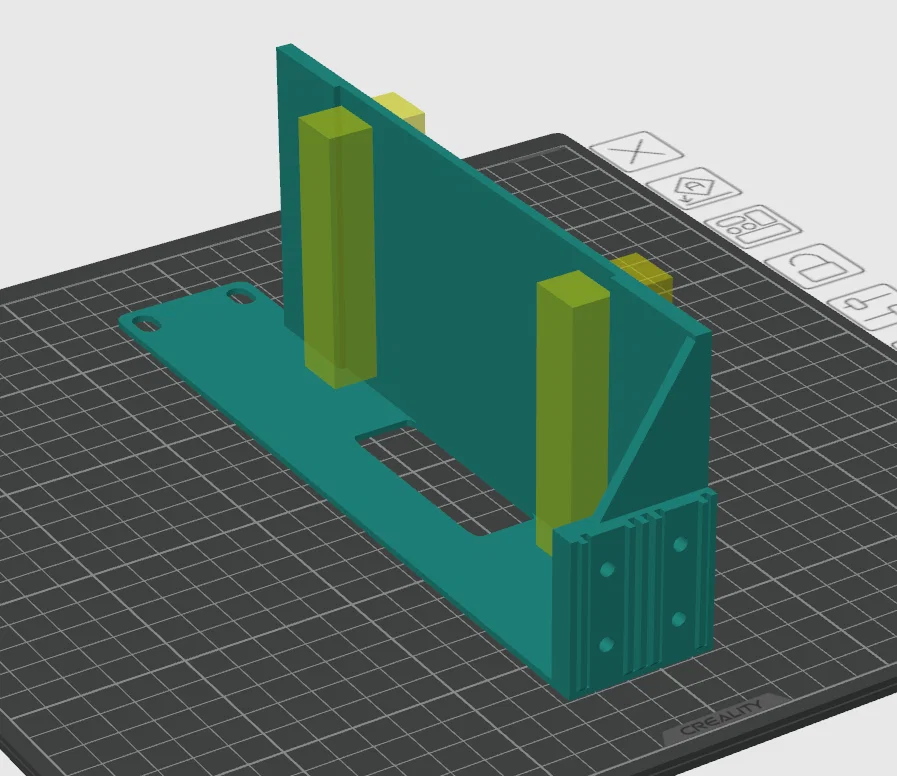

Bạn nên thêm các modifier volume dạng đứng trong slicer ngay trên các đường/vị trí vít đi qua:

• Gợi ý Infill Modifier: Set các vùng modifier này lên 100% infill hoặc tăng cao số lớp perimeters (walls). Như vậy lúc khoan và taro, bạn sẽ tạo ren trên nhựa đặc thay vì gặp vùng infill rỗng.

Assembly Instructions

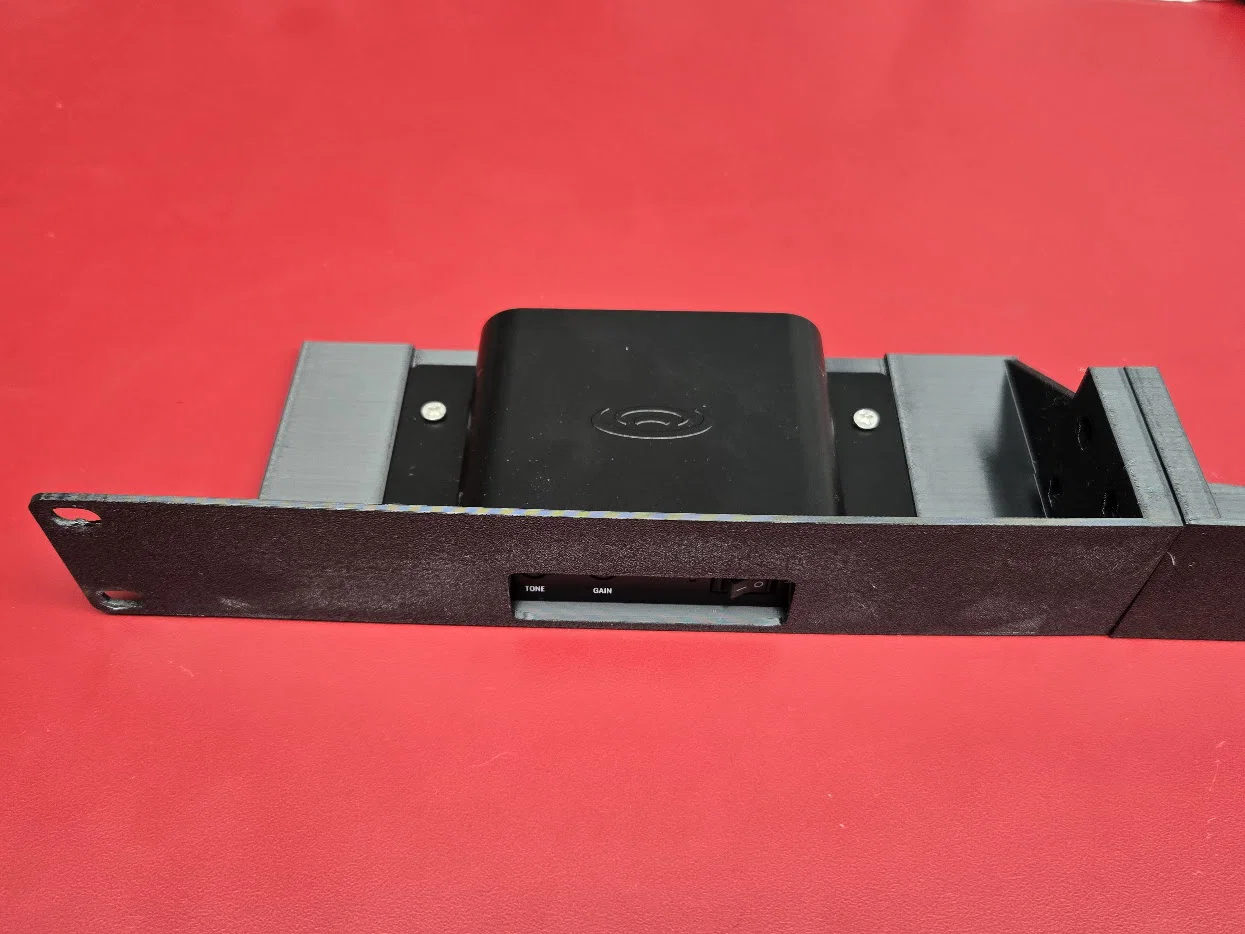

1. Đưa vào & đánh dấu: Trượt SMG1 vào kệ từ phía sau và đẩy tới cho tới khi cụm điều khiển phía trước nằm đúng vào phần cửa sổ khoét trên front plate. Đánh dấu 4 vị trí lỗ bắt thông qua hai tai hông (side flanges) của SMG1 lên các vùng đã gia cường trên kệ.

2. Rút thiết bị ra: Trượt SMG1 ra khỏi ngàm để chỗ làm việc thông thoáng.

3. Khoan & taro: Khoan mồi tại các điểm đã đánh dấu và dùng taro 6-32 để tạo ren.
   (Mình dùng bộ Drill Tap combo từ AMAZON)

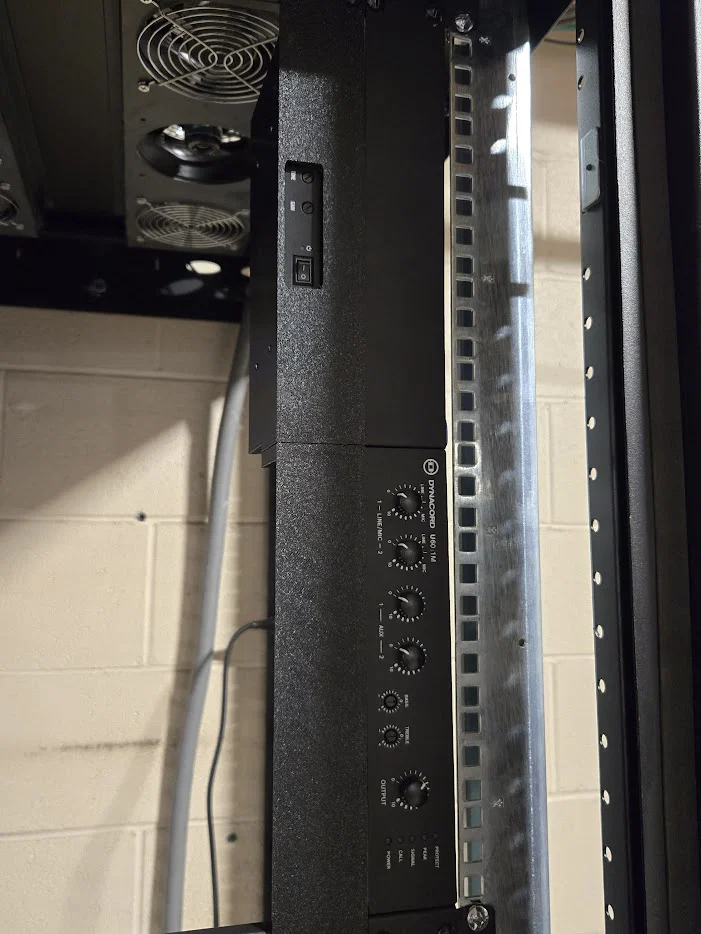

4. Siết cố định & lắp vào rack: Đặt SMG1 lại lên kệ, canh theo các lỗ ren vừa taro và siết cố định bằng 4 vít 6-32 x 1/2". Xong xuôi thì trượt cả cụm vào hệ ESRack của bạn.

Hardware Needed

• Screws: 4x vít máy 6-32 x 1/2"

• Tools: Mũi khoan và taro 6-32
