Bracket gắn Unifi Cloud Key Gen 2 Plus cho openGrid & openConnect

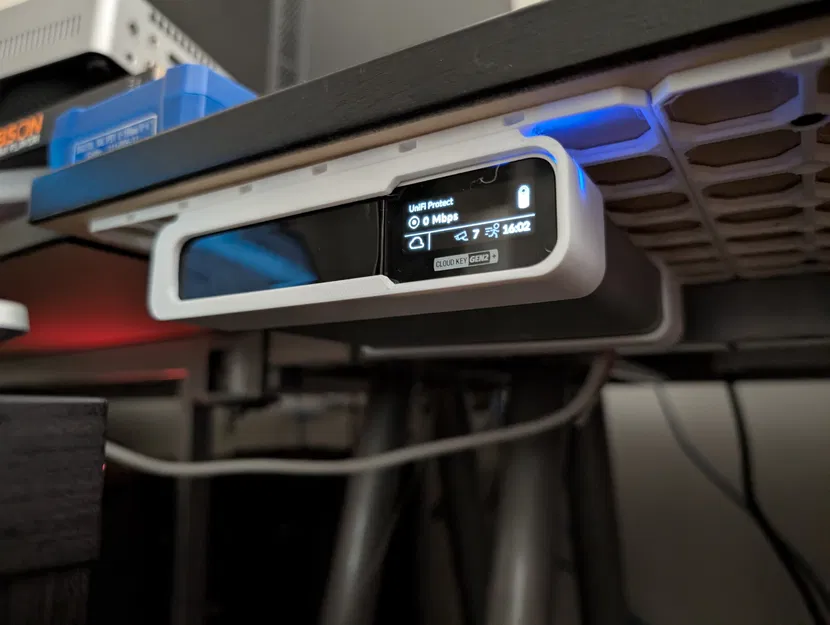

Đây là một cái bracket để gắn Unifi Cloud Key Gen 2+ lên một openGrid board bằng openConnect snaps.

Bracket này có footprint 6x5 đơn vị openGrid, nhưng phần connector chỉ là 4x5, nên nếu trên openGrid board của bạn chỉ có mỗi món này thì đó là kích thước tối thiểu.
Mình dùng 6 con openConnect expanding screws trên một lite openGrid tile tạo bằng Gridfinity Generator.

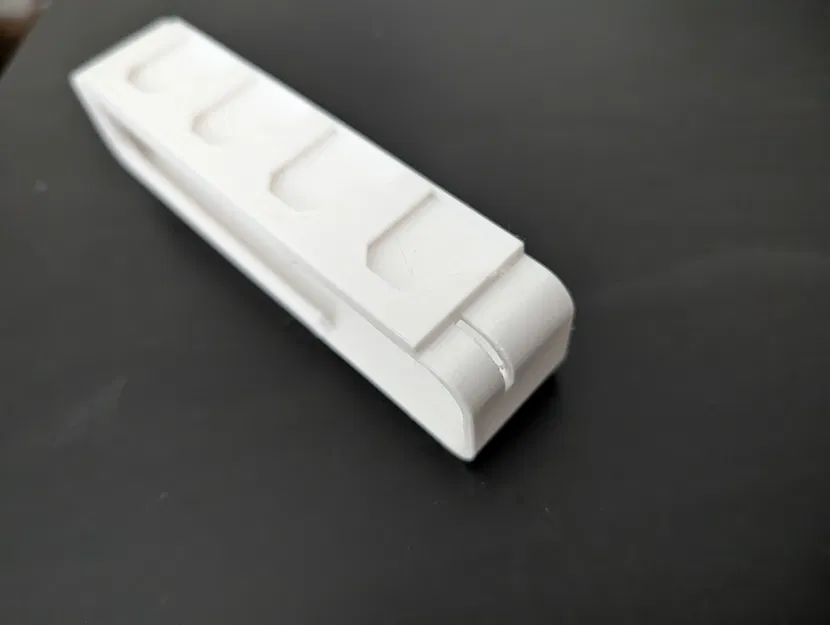

4 cái snaps được dùng ở rear bracked và 2 cái ở phía trước. Mình thấy hơi khó để đẩy front bracket vô hết cỡ khi Cloud Key đã nằm sẵn trong rear bracket. Bạn có thể chỉ cần 4 snaps (mỗi góc ngoài một cái) là được.
Để đảm bảo bám chắc (anchoring) thì bạn có thể muốn dùng nhiều hơn 4 con screw trên openGrid board.

Nếu bạn đang dùng ổ HDD “spinning rust” đi kèm theo Cloud Key thì nên in cái này, cái board và snaps bằng PETG hoặc vật liệu khác có điểm nóng chảy cao hơn. Cloud Key tản nhiệt thụ động và thường chạy ở mức 40°C. Nóng quá để dùng PLA một cách an toàn.

Dưới đây là các thiết lập in mình đã dùng.

Material: PETG
Walls: 2
Supports: Không cần cho rear bracket.
Supports: Cần cho forward bracket, trừ phần openConnect slots.

Dùng “expanding thread symetric” và openConnect screw từ các file openConnect cho đúng loại openGrid board bạn đang dùng (full hay lite đều có vẻ ổn cho cái này). Có thể dùng tới 8 con nhưng mình nghĩ 4 con là đủ. Gắn snaps vô vị trí trước rồi mới vặn screw vô. Đẩy rear bracket vô trước.

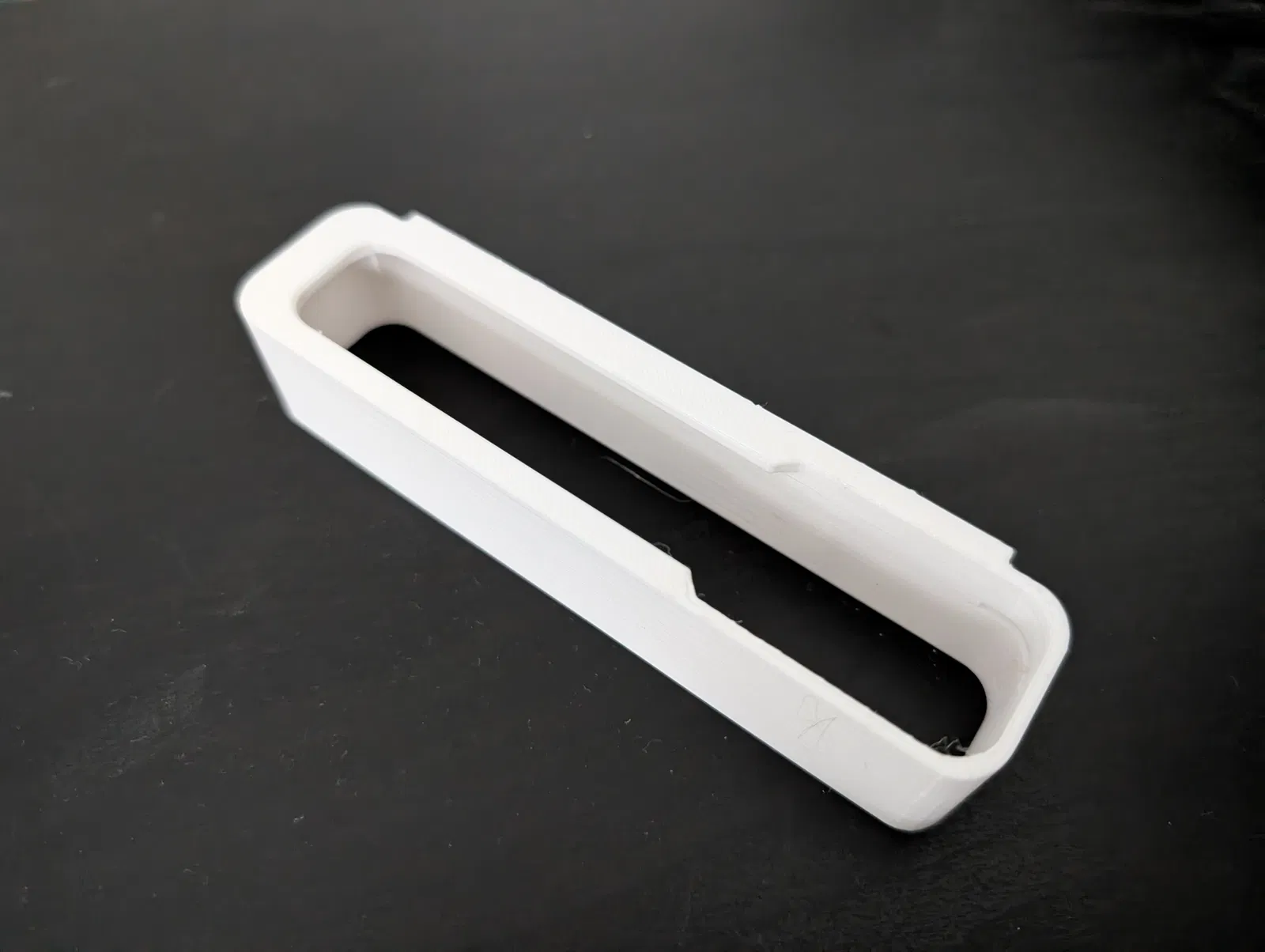

Sau đó trượt front bracked ôm qua phần trước của Cloud Key. Rồi trượt front bracket và Cloud Key vô lại rear bracket và các openConnect screws.

Tự cân nhắc cho kỹ, mình không chịu trách nhiệm nếu bạn làm bể/hư gì nha!

Nếu bạn có câu hỏi về cách dùng hoặc cách in thì để lại comment, mình sẽ xem có thể hỗ trợ được không.
