openConnect - Hệ Connector riêng của openGrid

Một hệ connector mới, thiết kế dành riêng cho openGrid. Mình đã xin phép David để dùng tên “openConnect” và hy vọng đây có thể trở thành hệ connector chính thức cho openGrid.

Ưu điểm của openConnect so với MultiConnect:

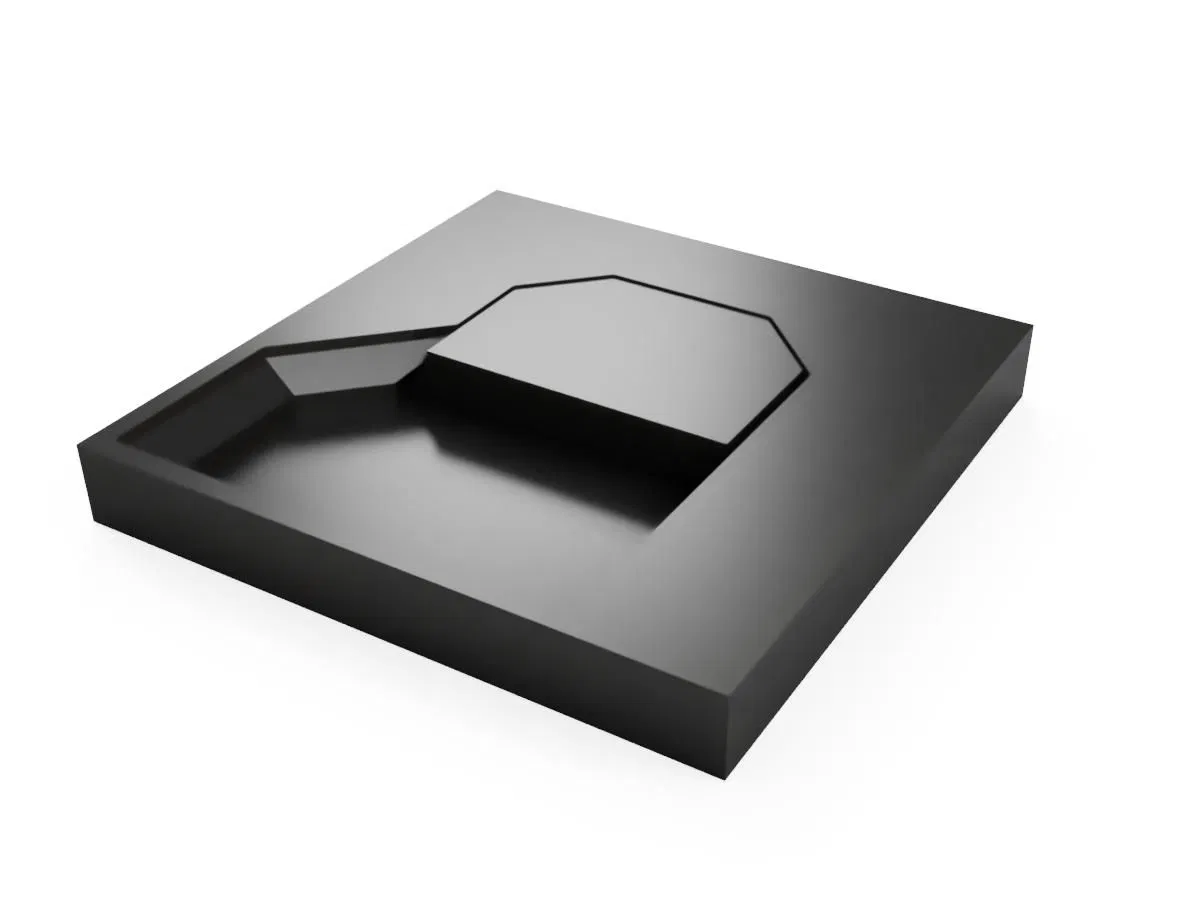

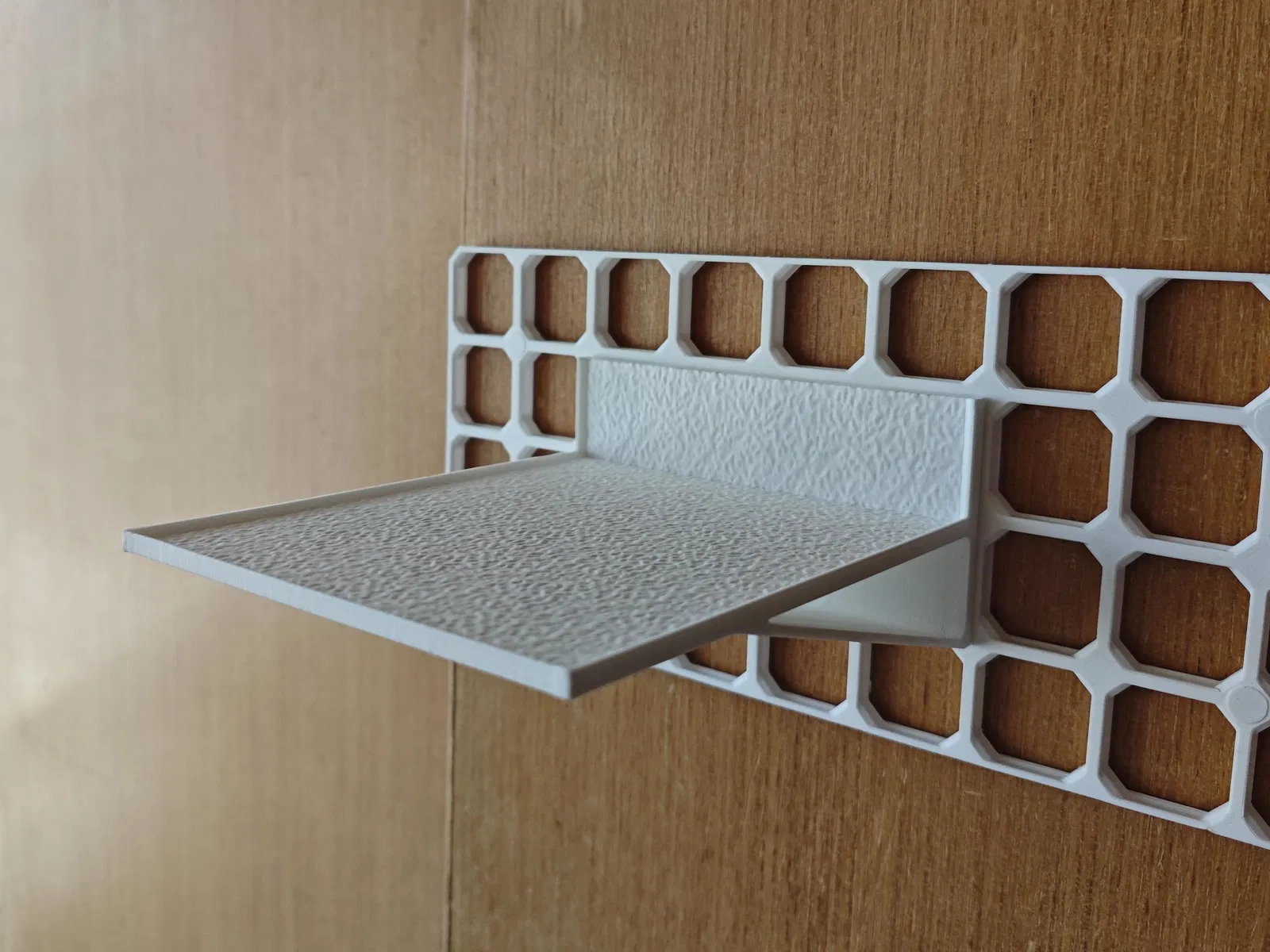

Print Orientation: Các slot có thể in nằm ngang (in trên cạnh bên). Điều này không làm được với MultiConnect vì hình tròn của nó tạo ra overhang lớn hơn 45 độ. Hỗ trợ thêm nhiều hướng in sẽ mở ra khả năng thiết kế mới và tăng độ bền đáng kể cho một số mẫu. Bạn có thể thấy điều này trong các generator móc và kệ.

Size: Nhỏ hơn — 17 x 10.6mm so với MultiConnect là 20 x 20mm. Nhờ vậy mỗi slot có thể nằm gọn hoàn toàn trong một ô (tile) openGrid 28mm. MultiConnect thì quá lớn cho việc này, nên thường chỉ slot trên cùng là chịu lực.

Depth: Mỏng hơn — 2.6mm so với MultiConnect là 4mm. Ngoài việc tiết kiệm filament và không gian, thiết kế này giúp trọng tâm sát tường hơn, giảm lực bẩy lên ngàm/mount. Khi kết hợp với việc mỗi tile đều có slot, openConnect có thể mạnh hơn MultiConnect trong sử dụng thực tế, dù nhìn không “cồng kềnh” bằng.

Vase Mode: Có một biến thể slot được thiết kế riêng cho vase mode. Bạn có thể xem ví dụ trong generator hộp chứa vase mode.

Backward Compatibility: Tương thích ngược với MultiConnect. Ví dụ, một round holder MultiConnect được tạo từ generator ở đây vẫn có thể gắn lên connector openConnect. Dù hình học khác và cơ chế khóa không được tận dụng, nhưng như vậy là đủ cho nhiều nhu cầu và sẽ giúp chuyển đổi dễ hơn.

Mình nghĩ việc openGrid có hệ connector riêng là vừa hợp lý vừa có ích. MultiConnect ban đầu được thiết kế cho Multiboard (đó cũng là lý do có chữ “Multi” trong tên). Dù openGrid có hỗ trợ MultiConnect, nhưng openGrid dùng kích thước tile khác (28mm so với 25mm), nên các phần thiết kế cho hệ này sẽ không dùng được cho hệ kia. Điều này dễ làm người mới bị rối vì hay in nhầm những món không xài được. Khi dùng “openConnect”, mình muốn đảm bảo rằng bất kỳ model nào mang tên đó thì chắc chắn sẽ hoạt động với openGrid.

Dành cho các bạn thiết kế trong cộng đồng: nếu bạn muốn đưa bất kỳ snap hoặc screw nào của mình vào print profile để người dùng tiện hơn, cứ tự nhiên làm nhé.

Hệ openConnect là open-source theo giấy phép CC-BY. Các phần connector chính đã được tạo cả trong Fusion 360 lẫn OpenSCAD. Mình đã upload các file .f3d, .step và .scad.

Thay đổi kể từ lúc Release:
Chỉnh kích thước để căn chỉnh với board openGrid chính xác hơn.
Làm cơ chế khóa đối xứng theo chiều dọc (tức phần đỉnh của locking nub không còn phẳng).
Làm lại vase slots để đảm bảo linewidth ổn định hơn khi in.

Các thay đổi này là nhỏ và không làm mất tương thích ngược. Không cần phải in lại các part.

Bên dưới là các model mình đã thiết kế cho openConnect:

Những model này là open-source theo giấy phép CC-BY-SA. Giống như các model OpenSCAD mình đã làm cho openGrid, bạn có thể tìm thấy chúng trong GitHub repository này. Cứ thoải mái dùng code; mọi góp ý hay đề xuất đều rất hoan nghênh.
