Low Rider v1 tối đa 6 lines

Mình không có nhiều thời gian để test, nên v2 ra trước mình. Dù vậy mình vẫn đăng bản này, biết đâu có bạn sẽ thấy hữu ích.

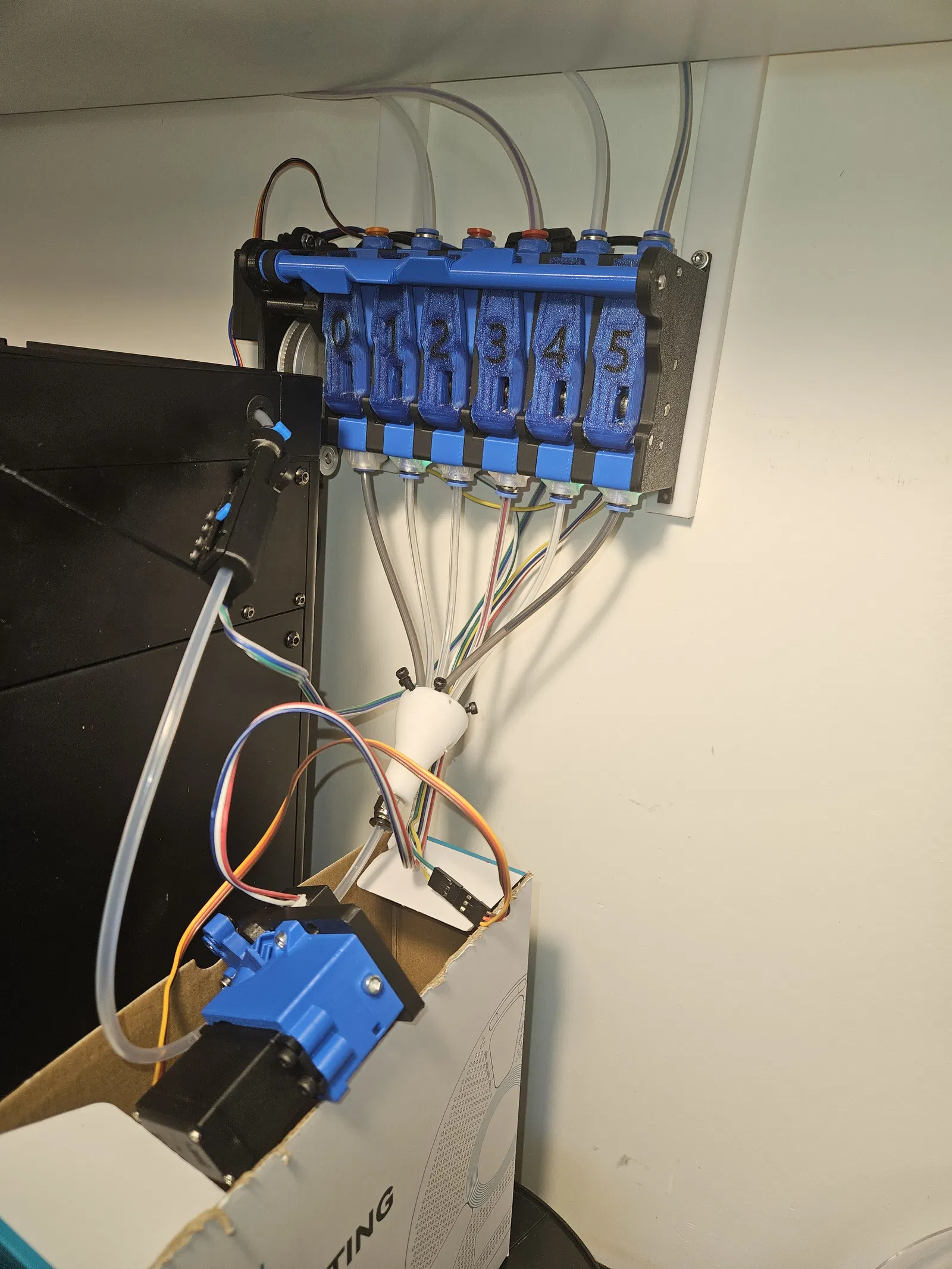

Có thể tạo camshaft cho Low Rider MMU từ 2–6 lines. Mỗi line dài 25mm, nên tùy nhu cầu mà thêm/bớt chiều dài ở các rods.

Với 6 lines thì không thể có release angle và độ fit rất sát — mình phải canh/chỉnh cam angles trong Happy Hare khoảng ±1 độ để không bị vướng vào gate wheel kế bên.

Đừng quên set đúng selector servo trong mmu_hardware.cfg, giá trị mặc định là cho loại servo khác nên sẽ không quay đủ 180 độ.

[mmu_servo selector_servo]
pin: mmu:MMU_SEL_SERVO
maximum_servo_angle: 180
minimum_pulse_width: 0.0005 #0.00070
maximum_pulse_width: 0.0025 #0.00230

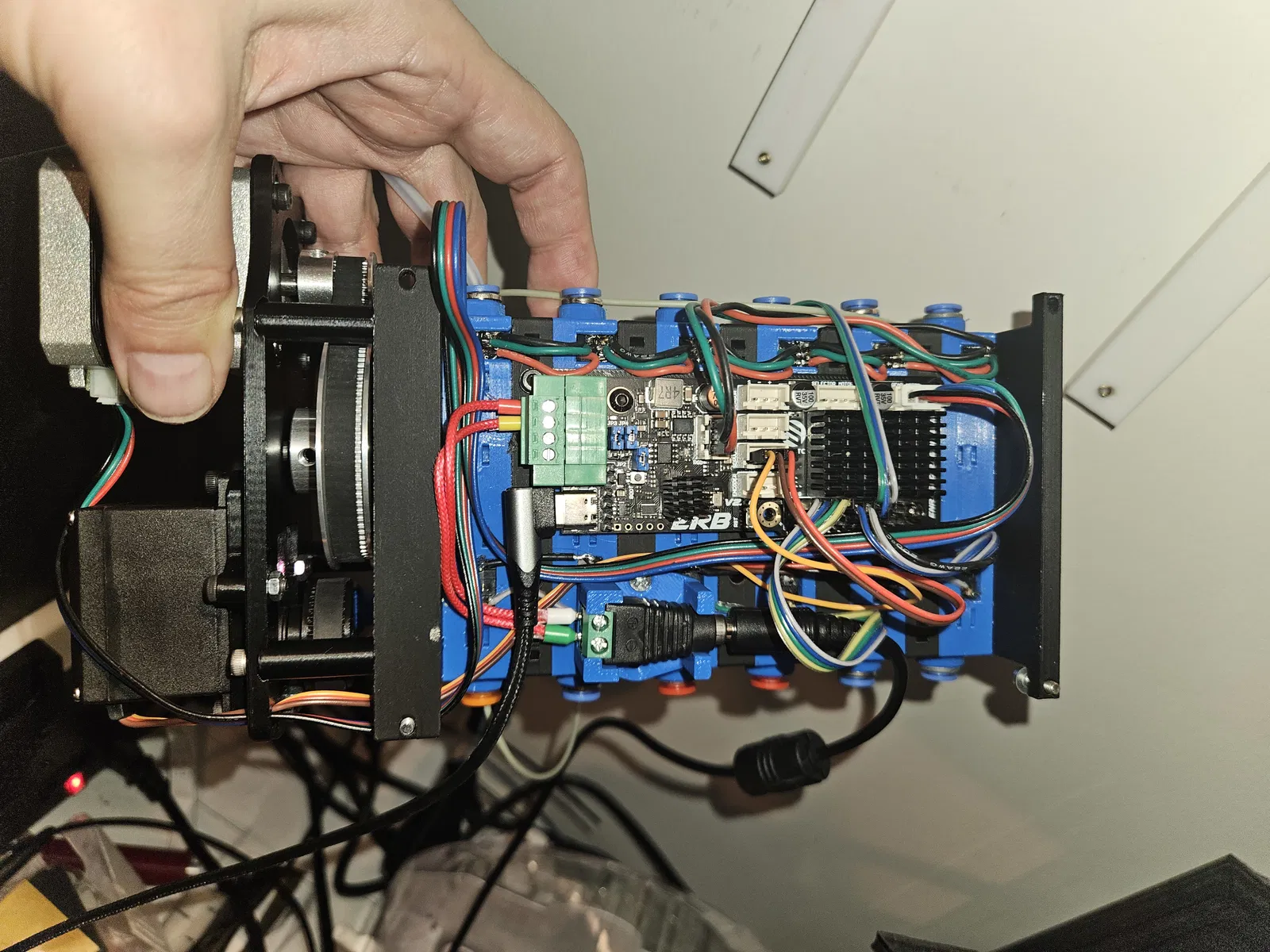

Có kèm ERB board holder — bạn vẫn có thể dùng board zin (xem V2), nhưng mình có encoder, baley và EREC servo nên bên đó không đủ pin ....

Các standoff của motor plate bản gốc bị dài hơn 2mm, và mình dùng pulley nhôm 80T thay vì cái in (printed) nên mình đã tăng chiều dài standoff thêm 3mm (thành 23mm) để dùng ốc 3x30mm.

Hiện tại mình đang test EREC cutter với encoder, nên mong là ổn :-).
