Adapter ống PTFE cho MK4 Nextruder PC4-M5 có thân dài - kiểu Collet

Tác giả ltlowe

Lượt tải
118
Lượt thích
26
Lượt coi
762
Bản remix
1

File 3 1,1 MB

  • 6.6mm_collet_adapter-5mm_thread_1785588370.stlSTL · 371,2 KB
  • 6.0mm_collet_adapter-5mm_thread_1785588371.stlSTL · 369,3 KB
  • 5.0mm_collet_adapter-5mm_thread_1785588372.stlSTL · 365,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

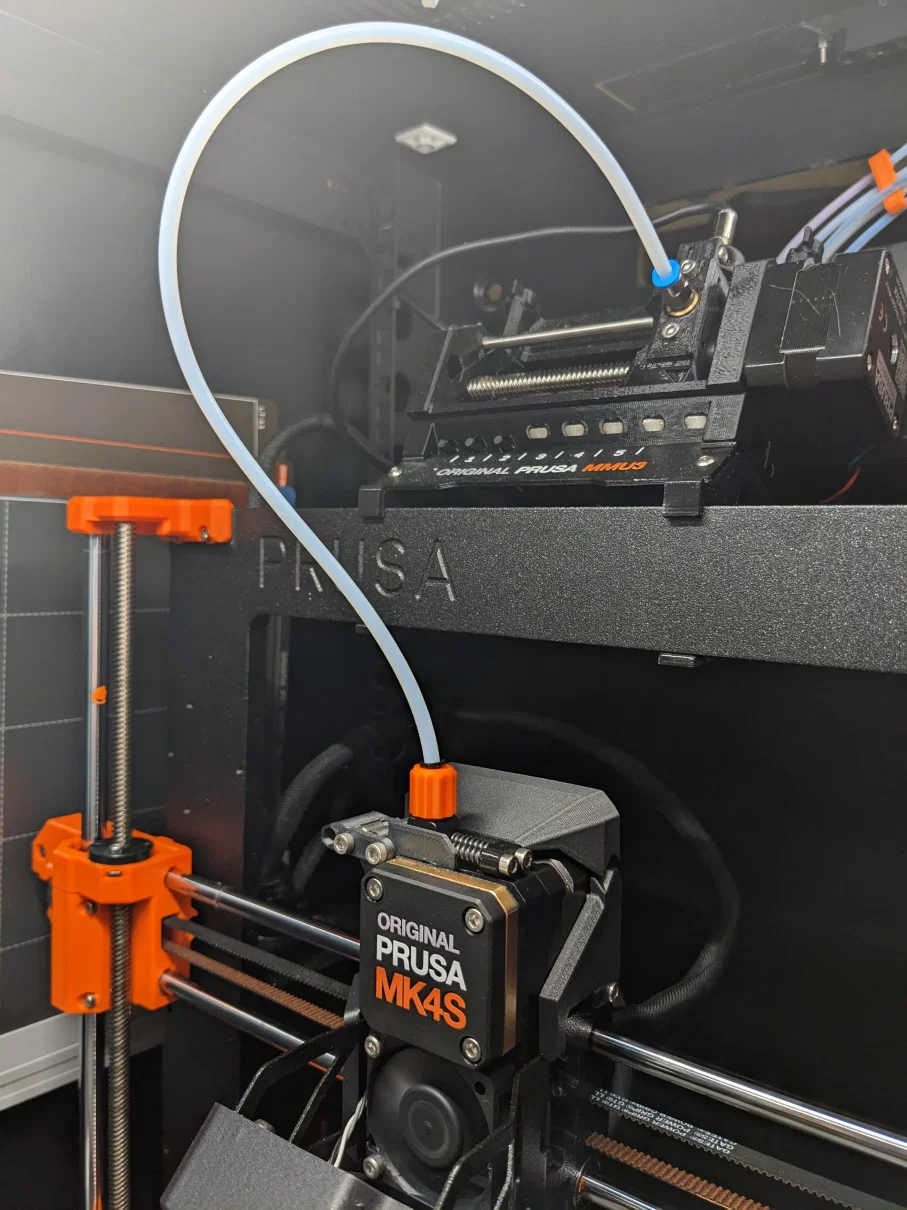

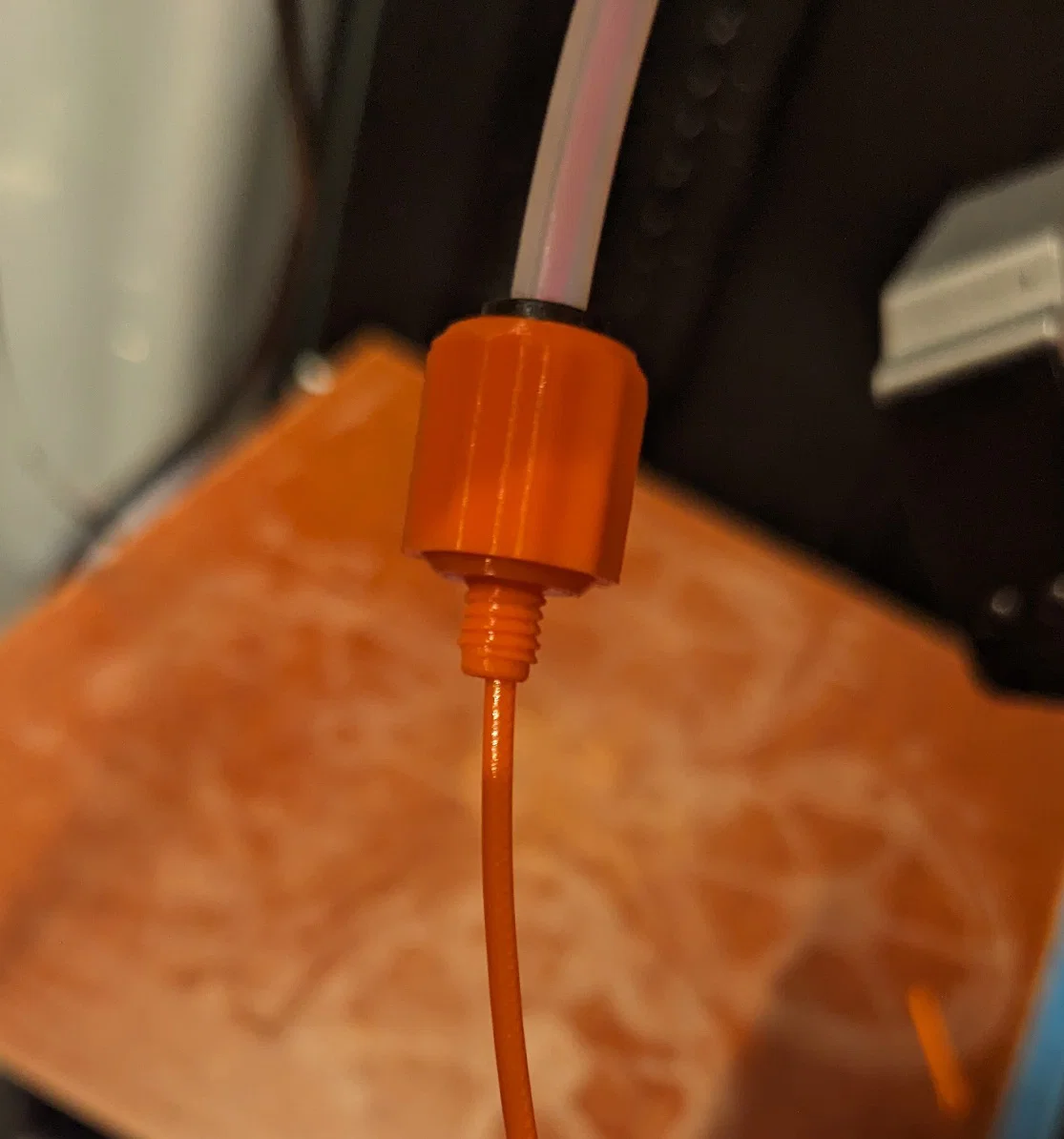

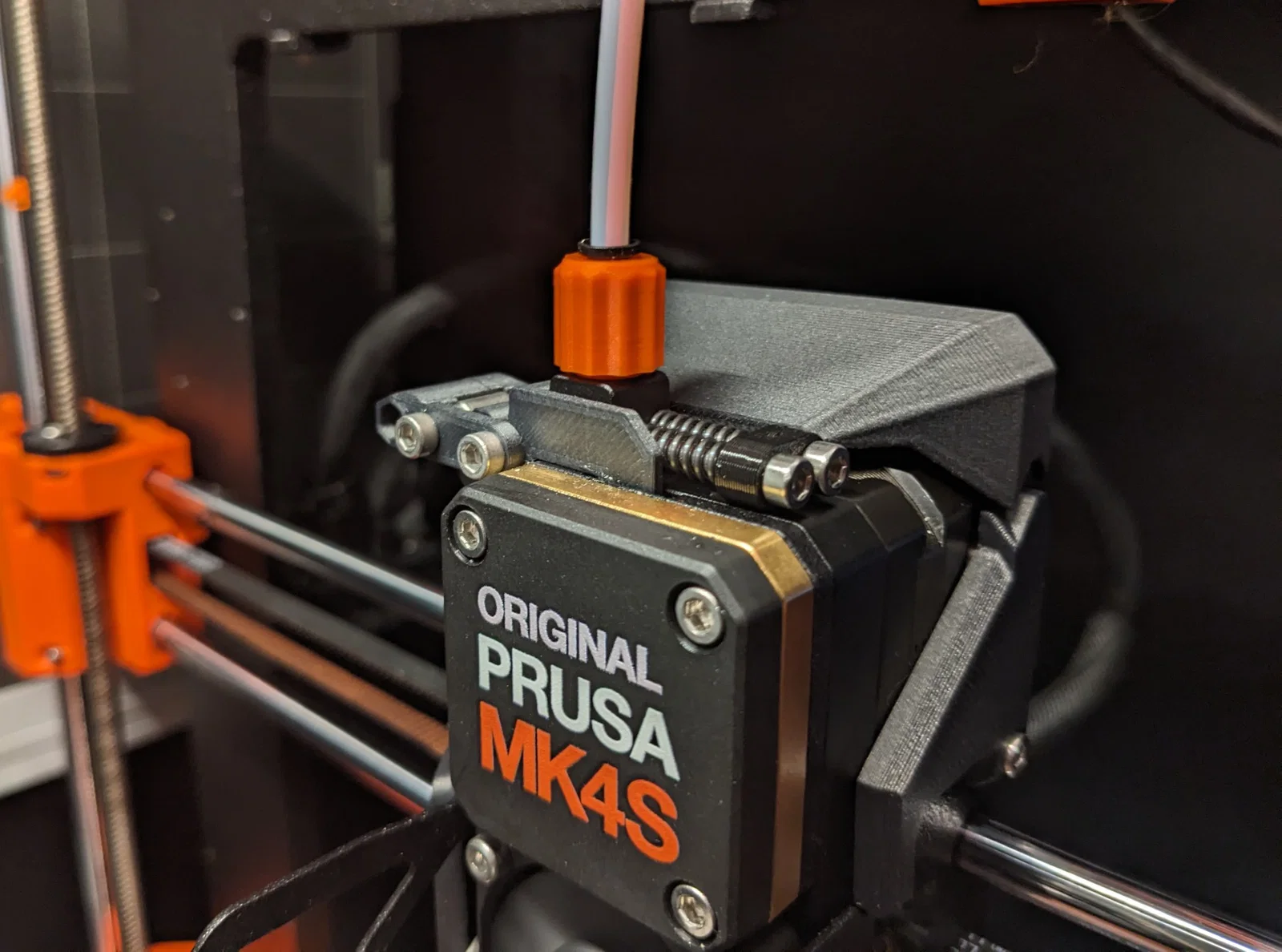

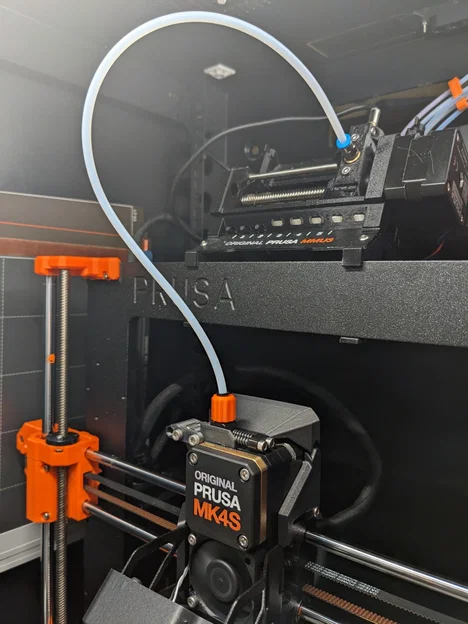

Phần thân của đầu nối PC4-M5 festo khá ngắn nên mình hay gặp vấn đề sợi nhựa bị vướng vào các ren lộ ra ngoài trong lúc nạp liệu. Để loại bỏ nguyên nhân gây lỗi MMU này, mình đã làm một bản thay thế với phần thân dài hơn để đảm bảo sợi nhựa đi qua được các ren bên trong mà không bị mắc lại.

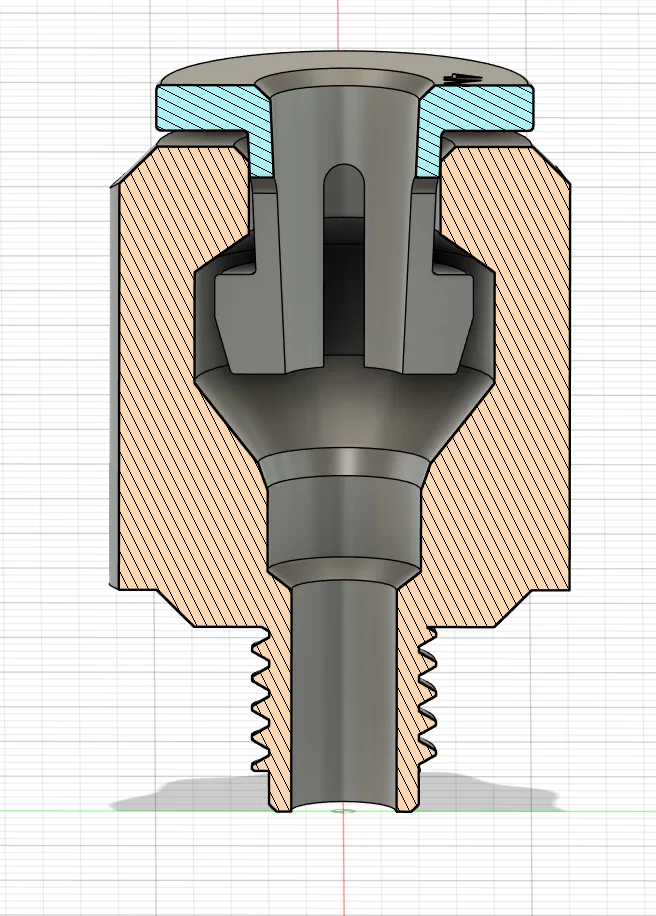

Mình đã thấy một vài loại đầu nối được thiết kế để gắn ren M6 hoặc M10, nhưng mình không thích chiều cao tăng thêm đó, nên thiết kế của mình dùng collet kiểu E3D thay vì cả bộ đầu nối khí nén cồng kềnh.

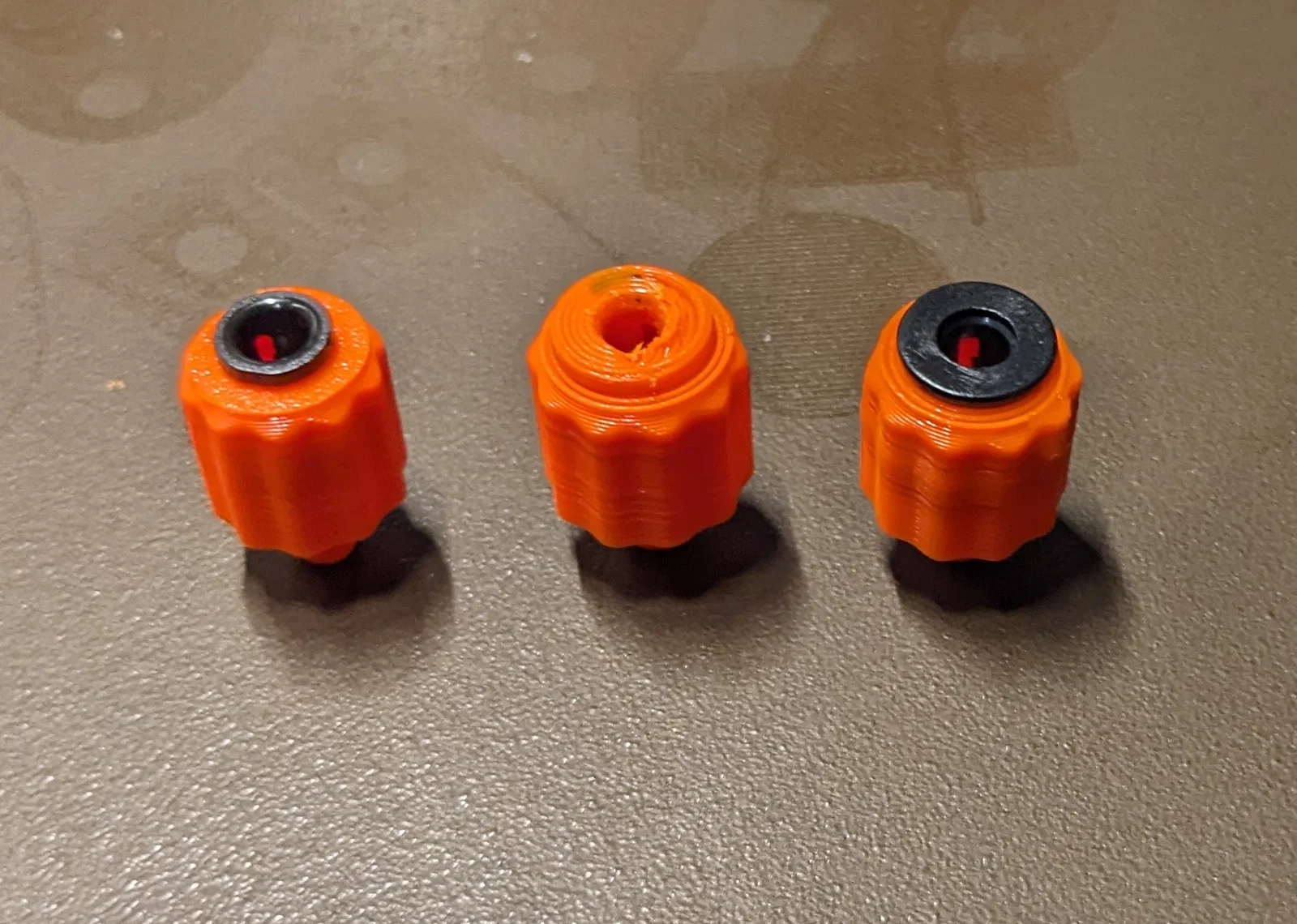

Mình đã gặp 3 loại đường kính ngoài khác nhau cho collet PC4 và đã cung cấp các mẫu cho từng loại: 5mm, 6mm và 6.6mm. Lưu ý đây là kích thước lỗ cần thiết, không phải lúc nào cũng là đường kính ngoài của collet ghi trên bao bì.

  • Đối với collet E3D 5mm tiêu chuẩn và hàng thay thế từ bộ MMU3, hãy dùng bản 5mm.
  • Đối với collet UM2 0.25 inch tiêu chuẩn, hãy dùng bản 6.6mm.
  • Đối với loại này hãy dùng bản 6mm.
  • Đối với loại trên Amazon này, được quảng cáo là 6mm, hãy dùng bản 6.5mm.

Hướng dẫn in

  • Nozzle 0.4
  • Layer height 0.15

Do phần thân khá nhỏ, bạn hãy chọn loại nhựa có độ bám dính giữa các lớp thật tốt. Điều này còn tùy thuộc vào loại và hãng nhựa. Không nhất thiết phải cần nhựa chịu nhiệt cao trừ khi bạn in trong buồng kín (enclosure), nếu in trong buồng kín thì mình khuyên không nên dùng PLA.

Mình đã thử nghiệm với Prusament PETG và Taulman Bridge Nylon bằng thiết lập "structural preset 15mm" trên PrusaSlicer cho máy MK4S.

Khi in một hoặc hai cái, mình khuyên các bạn nên dùng thêm "draft shield" (tấm chắn) cao bằng vật thể để tăng thời gian làm mát cho phần thân. Nếu không có thời gian nghỉ giữa các lớp ren, bản in nhựa Nylon của mình đã bị chảy nhão thành một cục.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
3
Tổng dung lượng
1,1 MB
File lớn nhất
371,2 KB
