Low Rider MMU - cho mọi máy in Klipper

Chào mừng đến với Low Rider MMU.

###### Vui lòng đăng bài Makes của bạn ######
Hãy thả like, tải về và đăng make nếu bạn có build
Việc này giúp tụi mình (cộng đồng maker) có feedback và kiếm được chút Prusa meters vì đa phần mọi người không “pay it forward”

Nếu bạn muốn ủng hộ để dự án tiếp tục https://ko-fi.com/gcodegearhead

###########################################################################
# Giới thiệu
###########################################################################

Low Rider MMU được xây dựng dựa khá nhiều trên các MMU sau, và cần ghi công đúng nơi đúng chỗ. Dự án của mình hướng tới việc phát triển thêm từ các thiết kế này và đóng góp cho cộng đồng open source.

• CN3D - MMX

• LH Stinger - Pico MMU

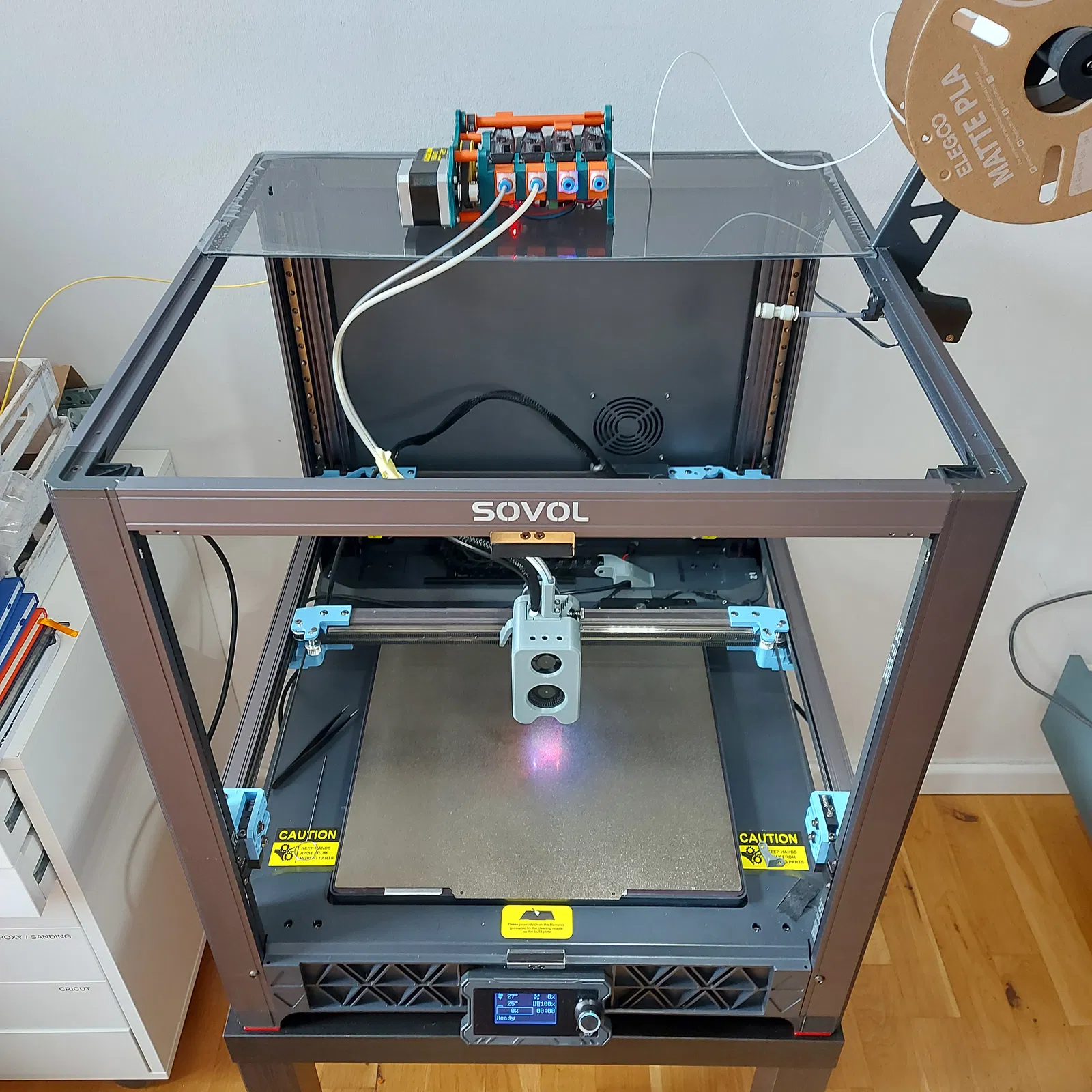

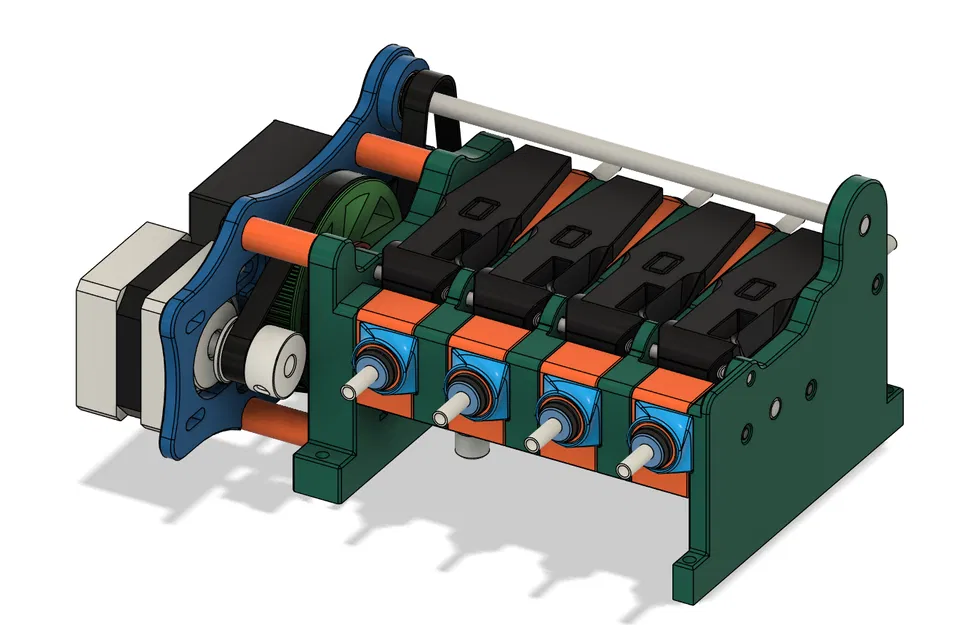

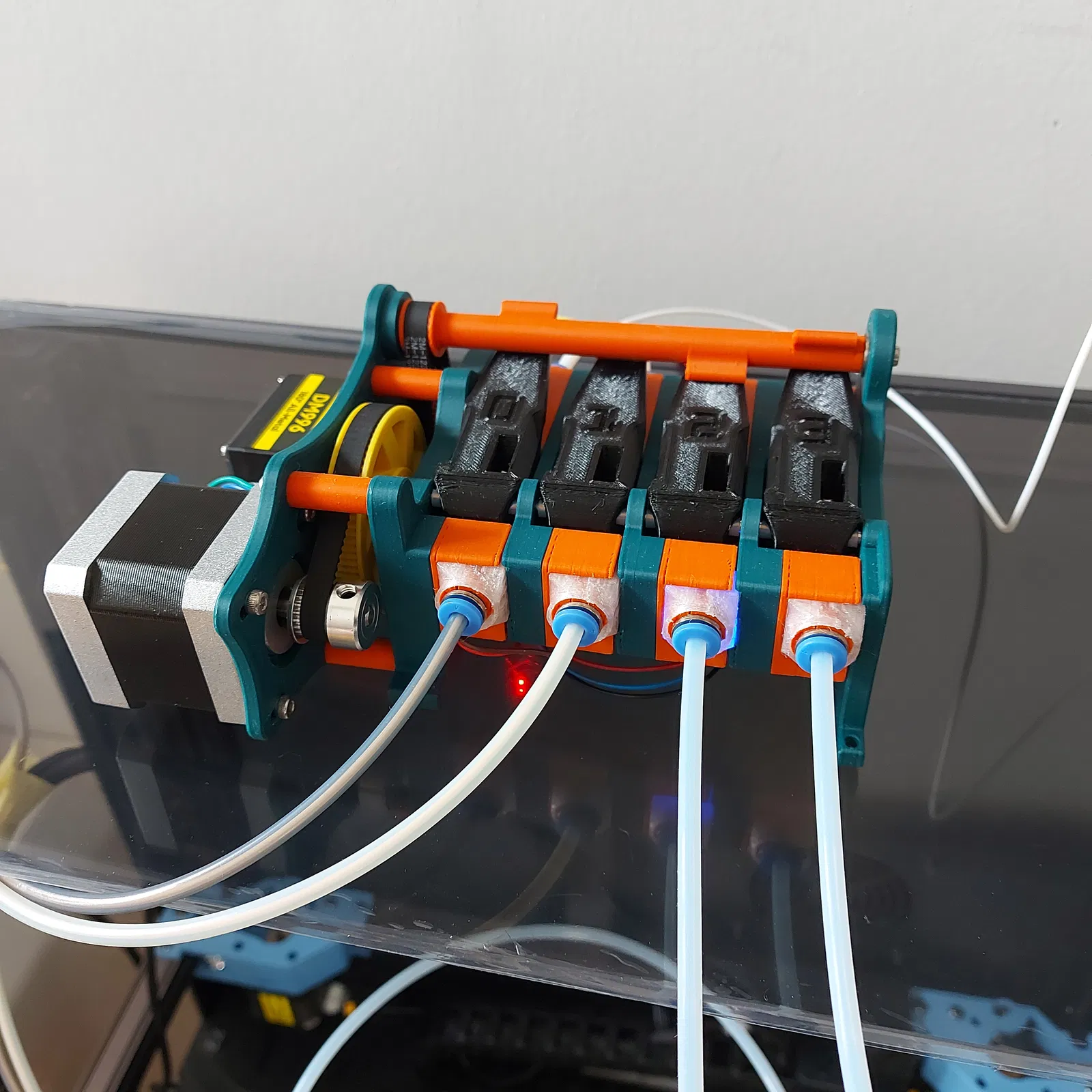

Thiết kế này nhắm tới một MMU đơn giản, chi phí tương đối thấp, với ít bộ phận chuyển động cần canh chỉnh và vọc vạch hơn. Ý tưởng là có thể gắn nó ở hông máy in hoặc phía dưới kệ treo cuộn filament… để chiếm ít không gian. Việc nó trông “hay hay”, như đang suy nghĩ lúc chạy, cũng là lý do hợp lý để để nó lộ ra cho đẹp.

###########################################################################
# Nhật ký cập nhật
###########################################################################

15-DEC-2025

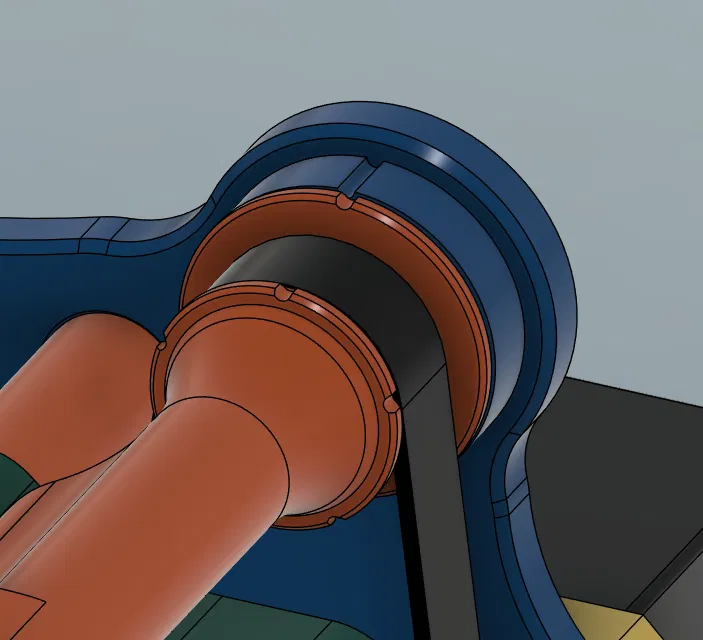

Thêm tuỳ chọn Bearing 625-2Rs

07-NOV-2025

DXF cho lỗ mounting & file Step Space Claim

30-AUG-2025

V2 đang test: giảm số lượng bearing, đơn giản hoá gear, hình học công tắc dễ hơn……

26-JUL-2025

Sửa số lượng (QTY) trong BOM.

19-JUL-2025

Thêm Notched NEMA14 Motor Plate

18-JUN-2025

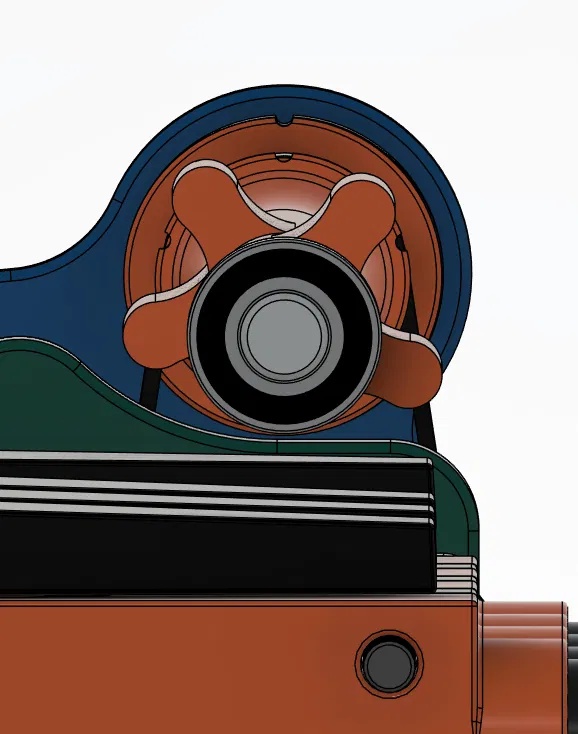

Bổ sung Angle CAM 19T, kèm theo 38T Servo gear cho xoay đủ 360 độ.
Manual đã được cập nhật setting cho combo này.
Motor Plate được cập nhật có notch để canh thẳng hàng
Gửi lời cảm ơn @Amfkuna đã test phần này.

17-JUN-2025

Cập nhật Filament Feed Body để sửa hướng in của lỗ ECAS

16-JUN-2025

Thêm ren connector PC4 M6 và M10

11-JUN-2025

Cập nhật BOM trong Mechanical Manual và thông tin in CAM

10-JUN-2025

CAM Shaft không cần support

05-JUN-2025

Tường (Walls) có thể bắt M4 (thêm vít M4 chiều dài phù hợp vào BOM)

04-JUN-2025

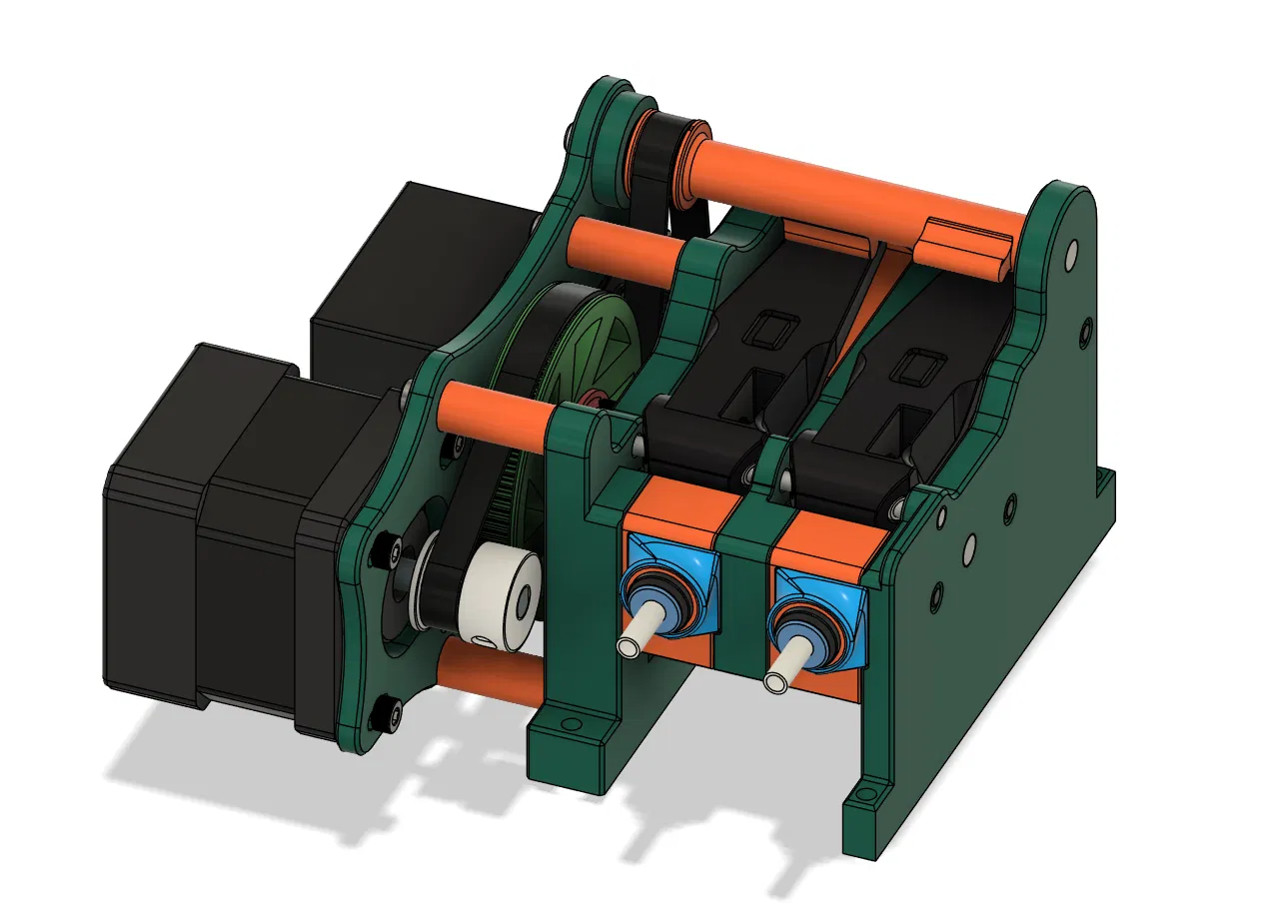

2 Lane CAM Shaft
NEMA 14 Adapted Motor Plate

###########################################################################

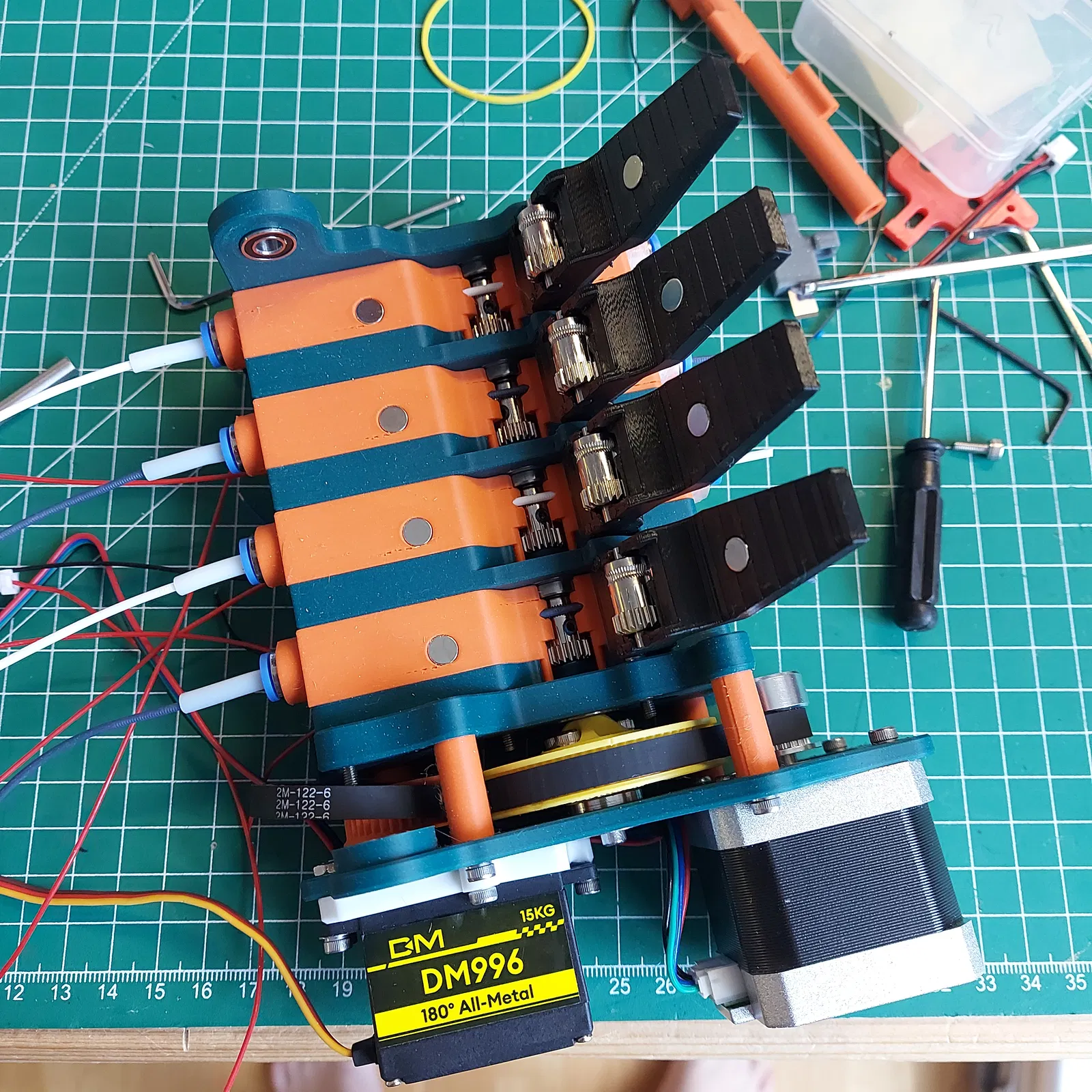

# Hướng dẫn lắp ráp
###########################################################################

Tải các Manual được cung cấp bên dưới.
Mình giả định bạn đã biết flash một board EBB, nếu chưa thì làm theo các trang wiki được link.

• Low Rider MMu - Mechanical Assembly

• Low Rider MMu - Electrical and Programming

• Mình có kèm một folder với config của 4 file Happy Hare mà bạn cần chỉnh sửa, để bạn đối chiếu (cross reference).

Phần này nhằm cho bạn một điểm bắt đầu, hoàn toàn không phải tài liệu đầy đủ.
Bạn sẽ cần tune purge volumes, đổi sang blobifier, v.v…
Mục tiêu là giúp bạn bắt đầu nhanh hơn và hạ rào cản khi bước vào MMU.

Bạn có thể kết hợp với spool holder của mình

Bạn có thể kết hợp với Park Blob Poop cho SV08 của mình

Đây là bài test calibration để tune

Đây là dự án DIY với nhiều phần giao tiếp với nhau và di chuyển ở khoảng cách rất gần.
Chất lượng dự án phụ thuộc mạnh vào độ chính xác của máy in của bạn, chất lượng bản in, và mức độ bạn chú ý đến từng chi tiết.

###########################################################################
# Thiết lập in (Print Settings)
###########################################################################

• PETG

  • Lever Arms nên in bằng PETG

• Clear PETG

  • LED Covers nên in bằng Clear PETG

• Các phần còn lại: PLA / ASA / ABS

• Layer Height,- 0.12mm

  • Filament Body / Filament spaces, Levers

  • Top Bottom Layers 6

• Layer Height - 0.2mm

  • LH / RH wall

  • Top Bottom Layers 4

• Walls - 4 (nozzle 0.4mm)

• Infill 15% Gyroid

• Supports

  • Có (Yes) cho các part được liệt kê trong Build Manual

###########################################################################

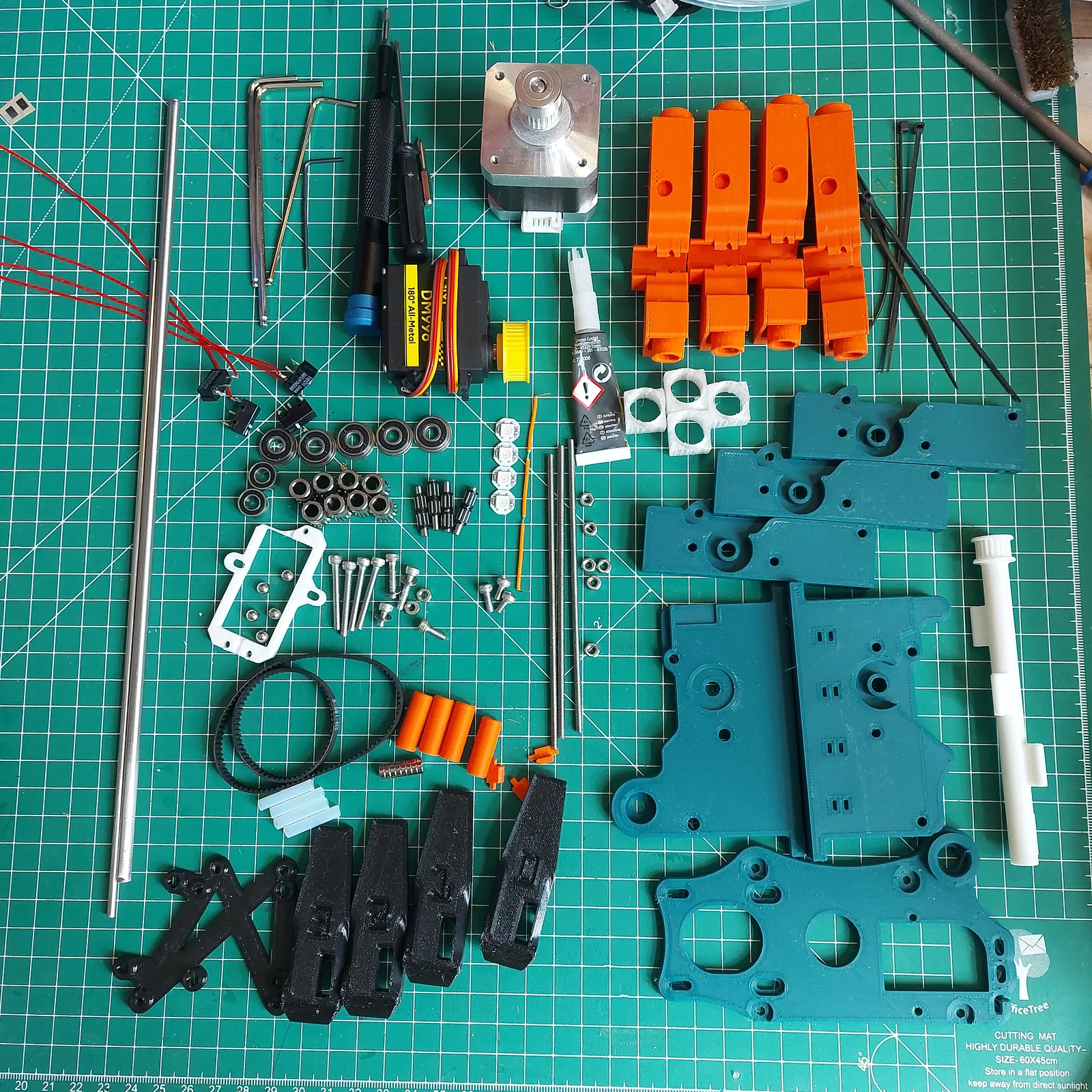

# BOM
###########################################################################

Do số lượng yêu cầu về kit quá nhiều, hiện đã có kit được cung cấp từ Blurolls3d.
Bạn có thể xem tại đây.

Parts

Qty

Link for info

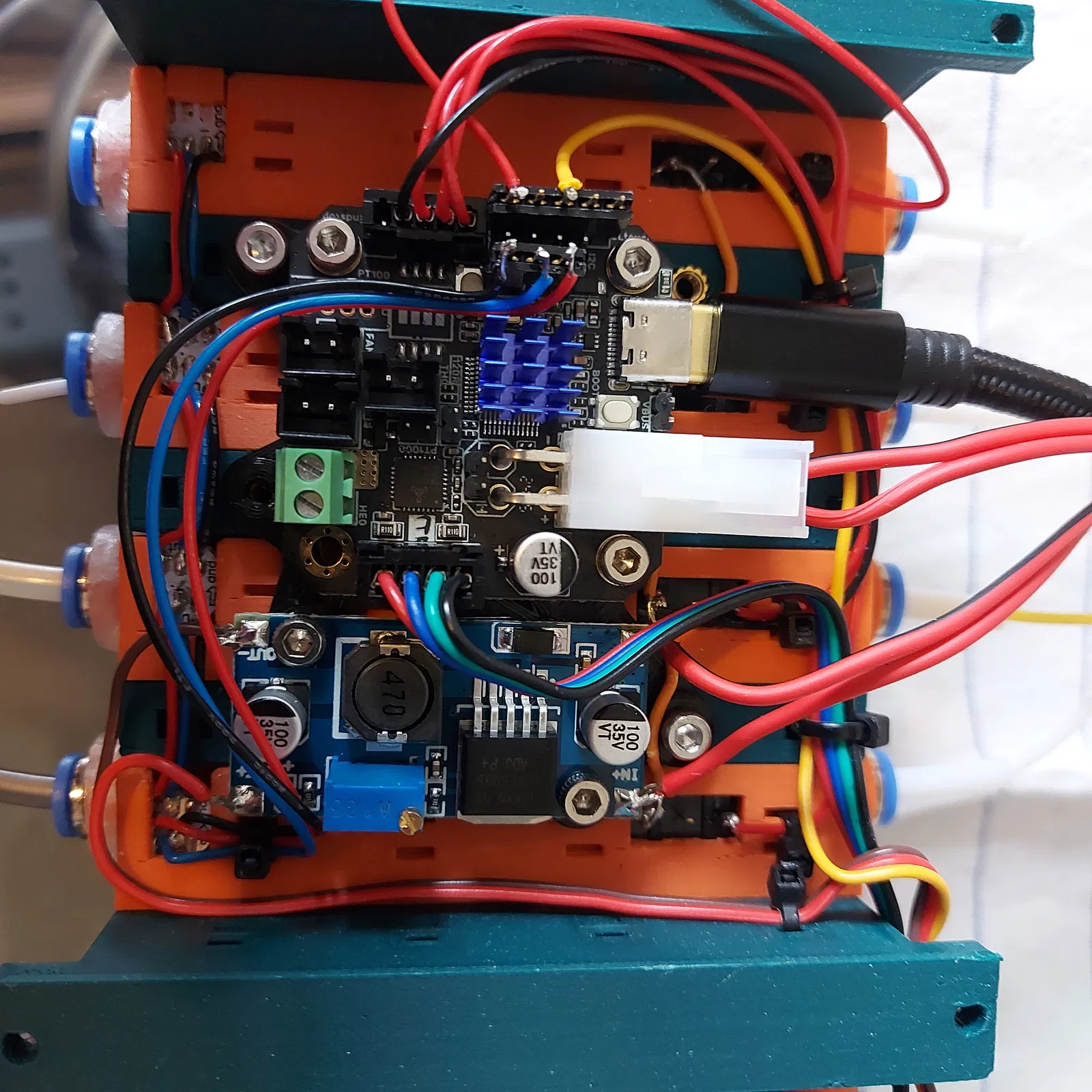

EBB42 V1.2 (no Max31865)

1

Dùng bản No-Max
https://biqu.equipment/products/bigtreetech-ebb-36-42-can-bus-for-connecting-klipper-expansion-device?variant=39760665247842

LM2596 DCDC Buck

1

Neo Pixel LEDS GRBW

4

MG996r Servo

1

Nema 17 Stepper Motor

1

Heat Set Inserts M3 OD5 L5mm

14

0.2mm2 / 26AWG wire

As Required

Small Zipties

As Required

(approx. 5)

Limit Switches D2FC NO+NC

4

Solder

As Required

M3 x 25mm

4

M3 x 15mm

2

M3 x 8mm

5

M3 x 6mm

5

M3 x 4mm

7

M3 Nuts

5

M3 Washers

10

M2 x 10mm

8

GT2 Belt 6mm x 186

1

https://www.amazon.de/-/en/dp/B07D92M6P2?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

GT2 Belt 6mm x 122

1

https://www.amazon.de/-/en/dp/B07D93VTFV?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

GT2 20 tooth pulley 5mm OD

2

Bearing F695

5

Có thể dùng 3 bearing, canh 1 cái mỗi đầu và 1 cái ở giữa

https://www.aliexpress.com/item/32850989216.html

Bearing 685

2

https://www.aliexpress.com/item/1005003141324807.html

BMG Dual Extruder Gears set

4

https://www.aliexpress.com/item/1005005249662532.html

OD 3mm Shaft L=108mm

1

OD 5mm Shaft L=135mm

2

M3 threaded Rod L=108mm

3

ECAS04

8

6x3 N35 Magnets

8

5mm Steel Balls

4

PTFE Tubing OD=4mm ID=3mm L=20mm

4

Dùng cho levers

PTFE Tubing OD=4mm ID=3mm

As required

Đi dây (routing) từ spool holder tới MMU và từ MMU tới máy in
