Vỏ case cho muzi ᴡᴏʀᴋꜱ Base Uno/Duo + Super IO

QUAN TRỌNG: đọc kỹ hướng dẫn lắp ráp, ĐỪNG dán băng keo màn hình OLED vào đế hoặc vào ngàm OLED (OLED-bracket) lúc này!

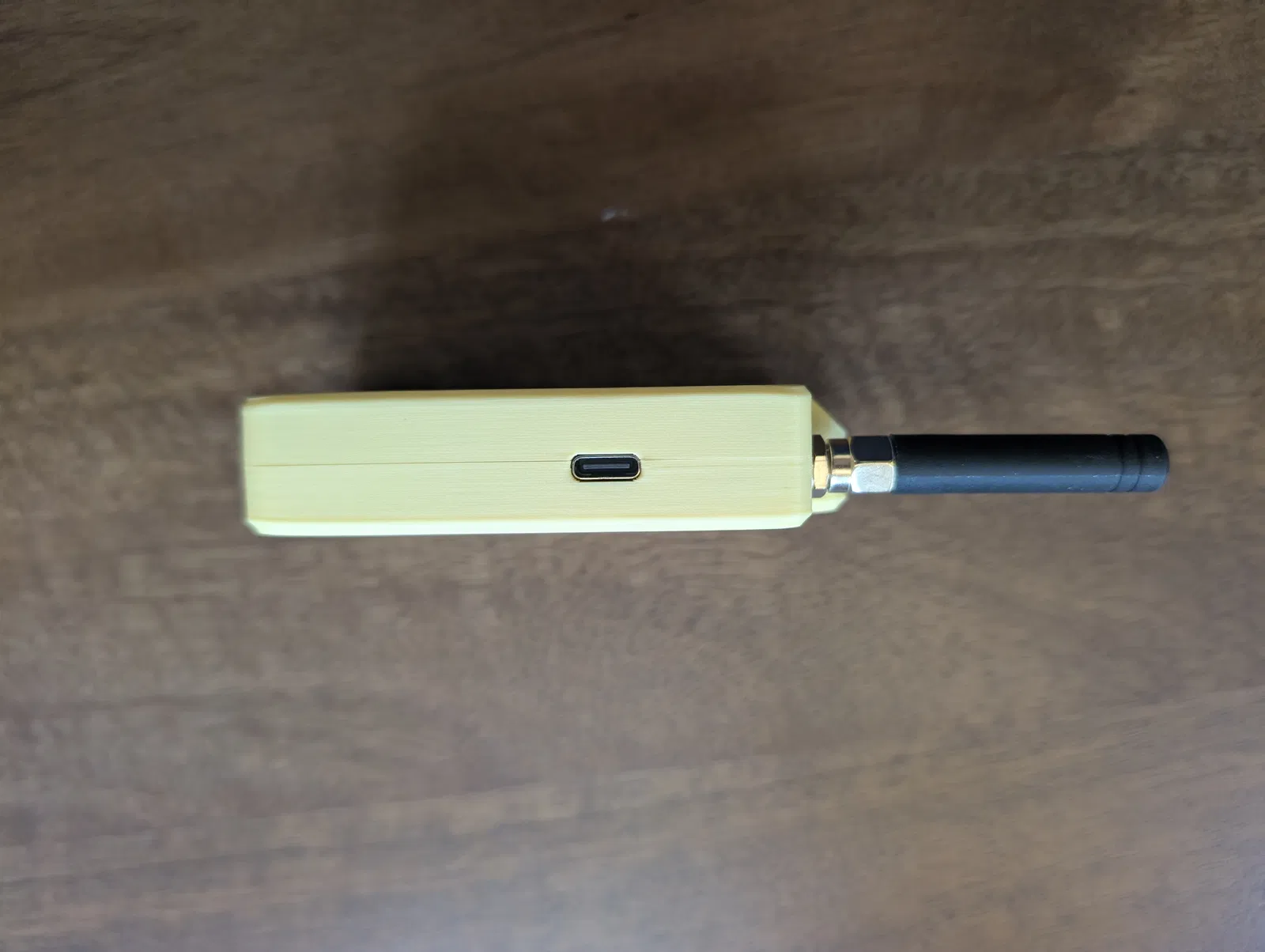

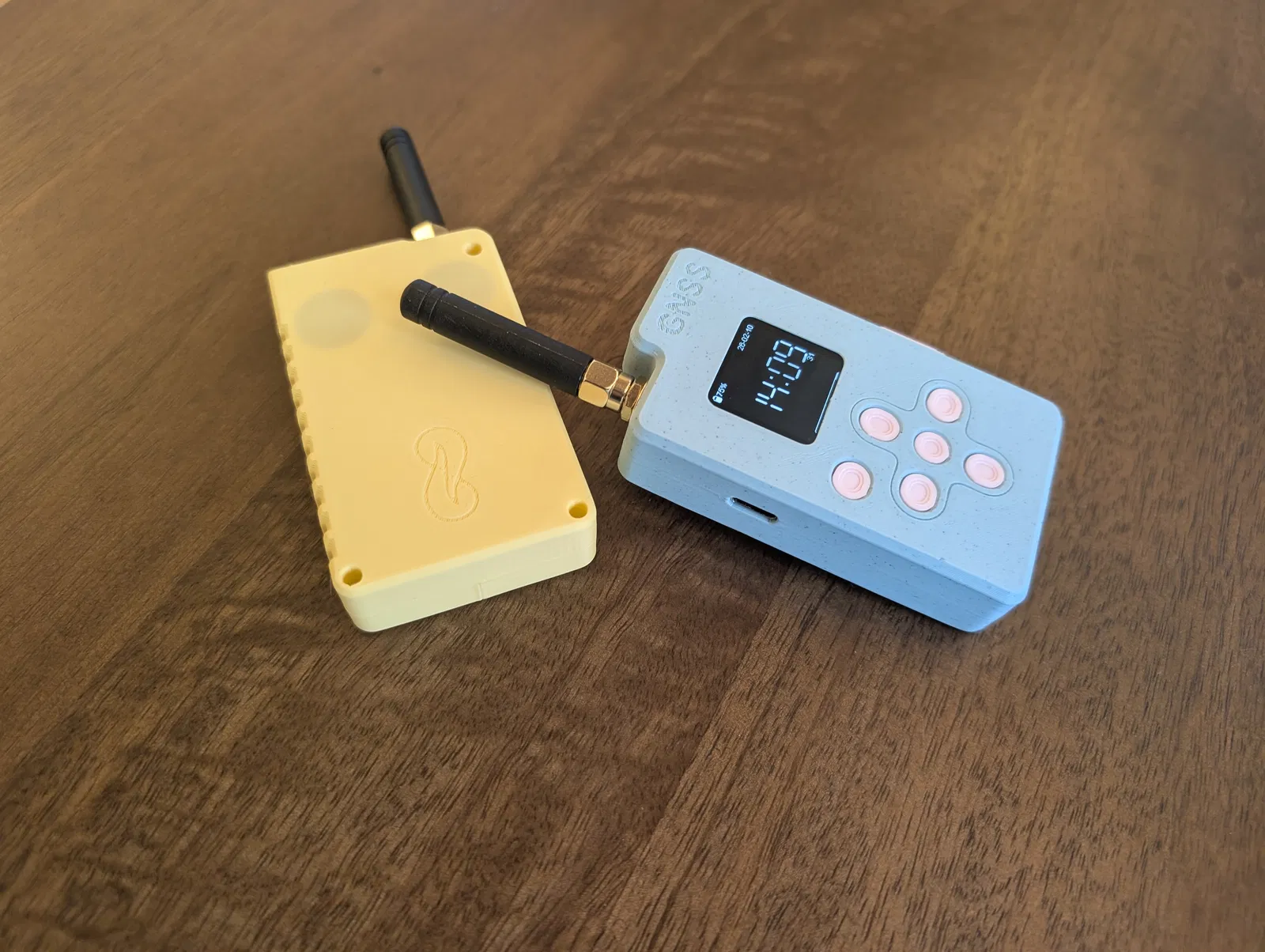

Đây là case/enclosure dành cho Base Uno/Duo và board mở rộng Super IO từ muzi ᴡᴏʀᴋꜱ.

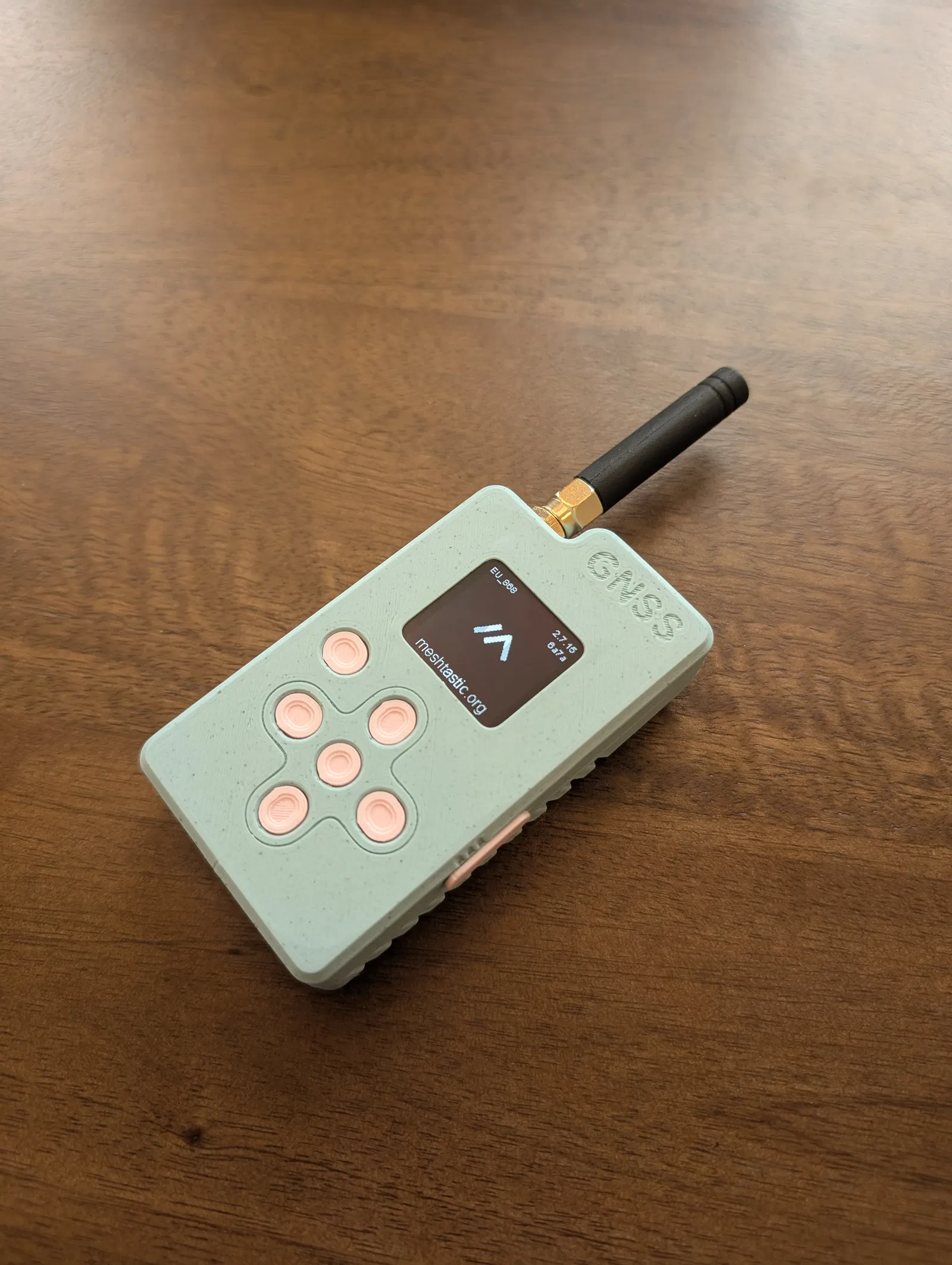

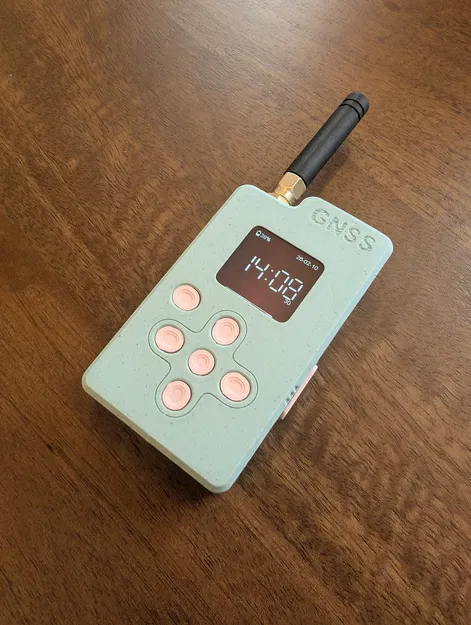

Case có công tắc on/off dạng trượt, nút D-pad, chỗ gắn anten GPS, chỗ lắp nam châm 15mm và có thể lắp ráp mà không cần thêm phần cứng/phụ kiện ngoài.

Hướng dẫn lắp ráp:

1. Bỏ luôn cái ngàm (bracket) đi kèm cho màn hình OLED

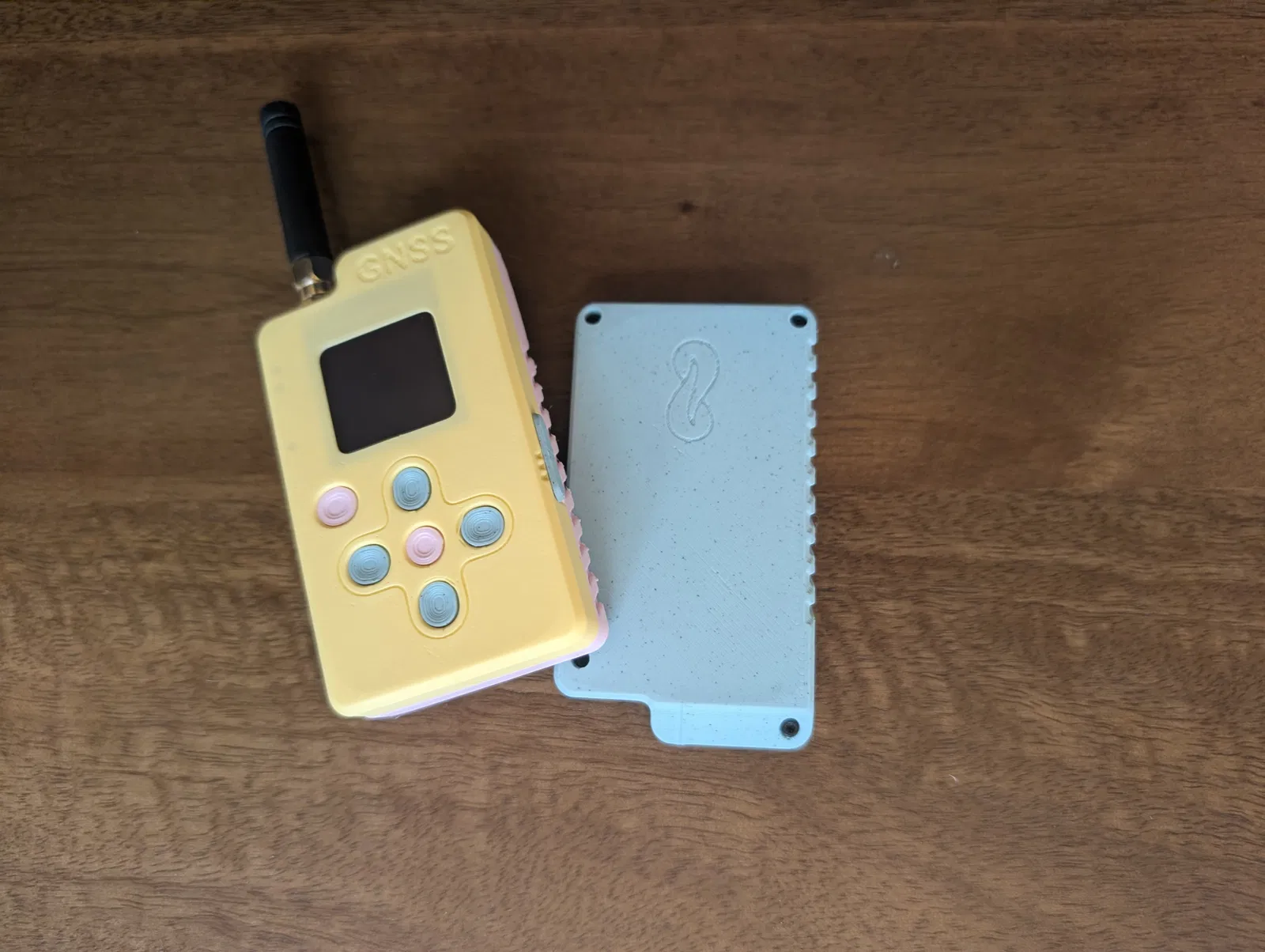

2. In tất cả các phần. Mình gợi ý in nút bấm và thanh trượt (slider) bằng màu nhấn (accent color), còn 2 nửa vỏ case in màu chính (primary color)

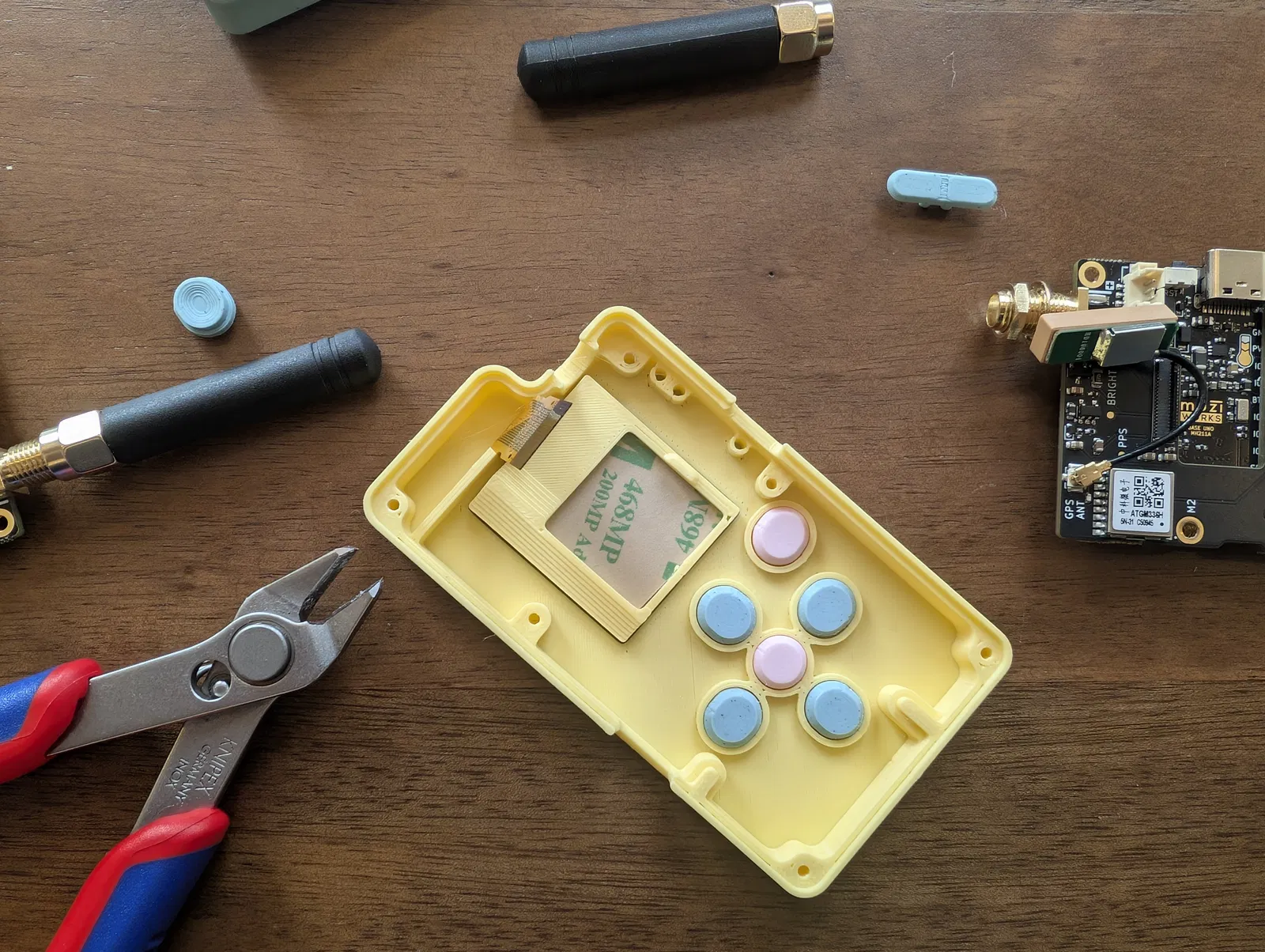

3. Đặt màn hình và các nút vào nửa trên của case:



4. Đặt ngàm OLED đã chỉnh sửa (modified) lên trên màn hình. Nếu muốn, bạn có thể bóc lớp film bảo vệ khỏi băng keo hai mặt:



5. Đặt cụm Super IO + Base lên ngàm. Đầu nối anten cần “bấm” vào đúng vị trí, nhưng cẩn thận đừng làm bể OLED, màn hình rất dễ vỡ. Chỉ nhấn lực khi bạn chắc chắn OLED đã nằm sát (flush) trong phần khoét của nó. Nếu bạn không định tháo case ra nữa thì mình khuyên dán/keo cố định OLED vào phần khoét ở bước 3.



6. Luồn cáp flat-flex vào đúng đầu nối của nó.

7. Đặt anten GPS vào khoang của nó, nhớ canh dây để không bị kẹt khi đóng case:



8. Dùng hai con vít đi kèm để bắt board vào nửa trên:

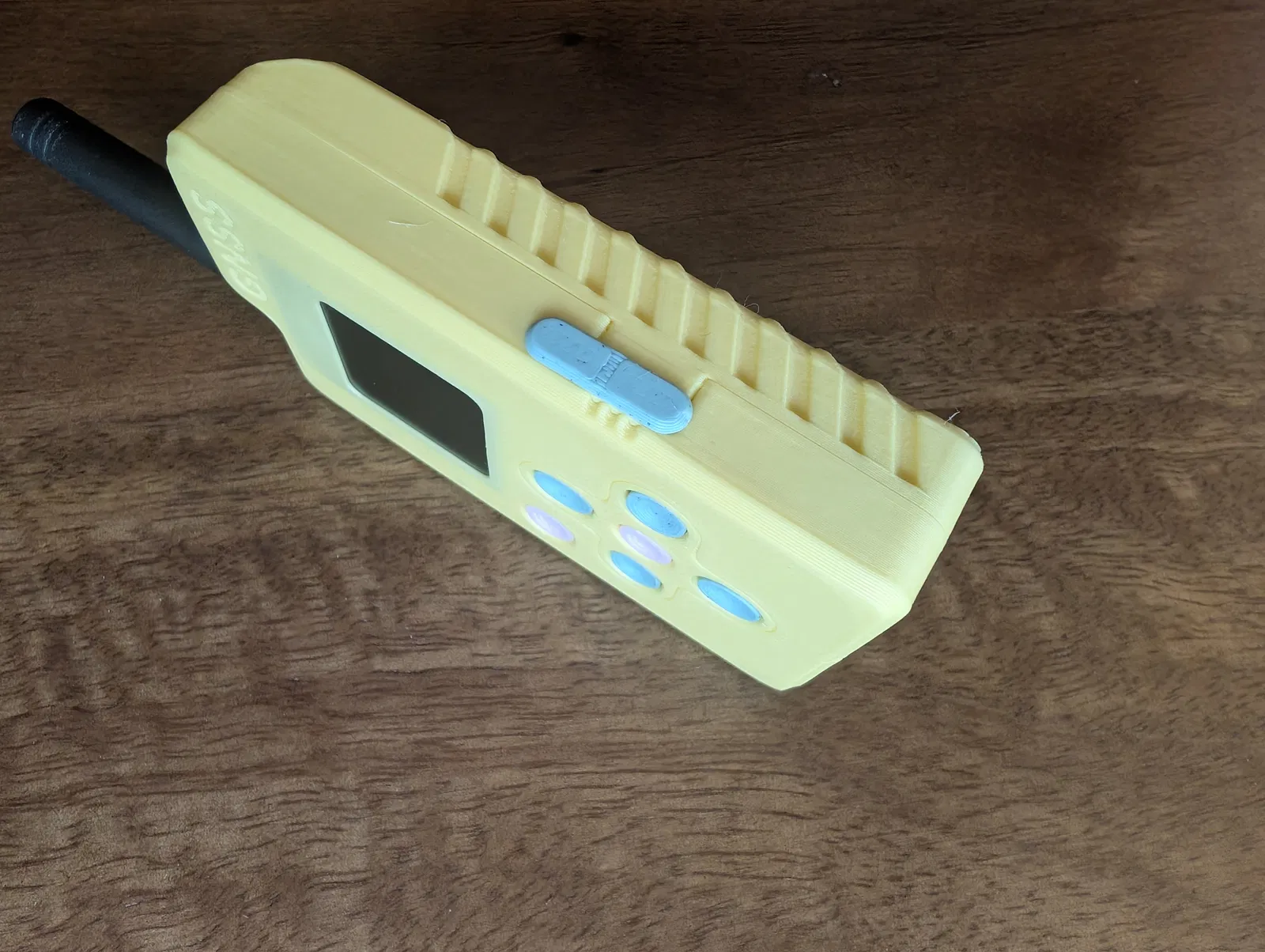

9. Lắp nắp che công tắc trượt (slider switch cover)

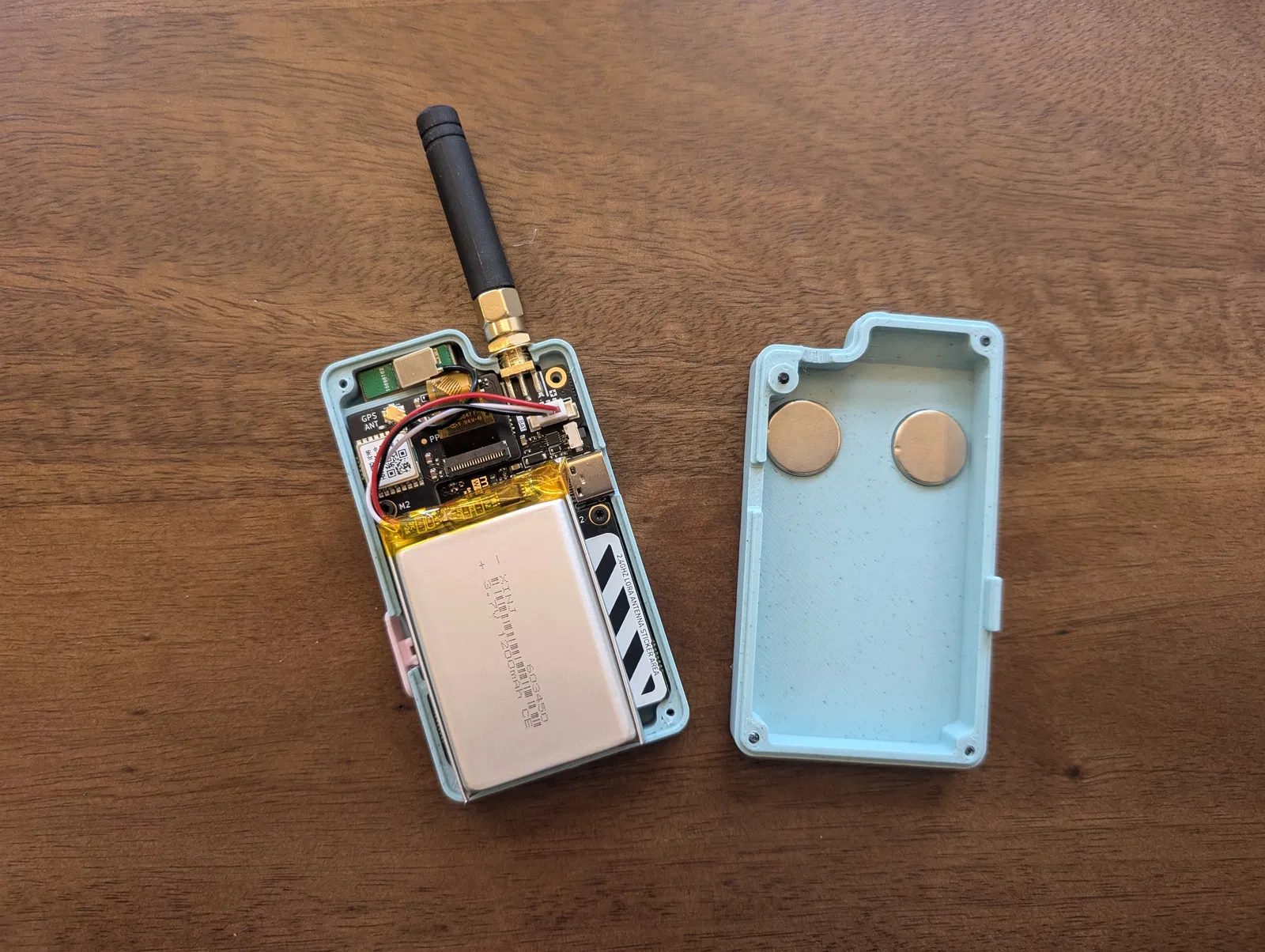

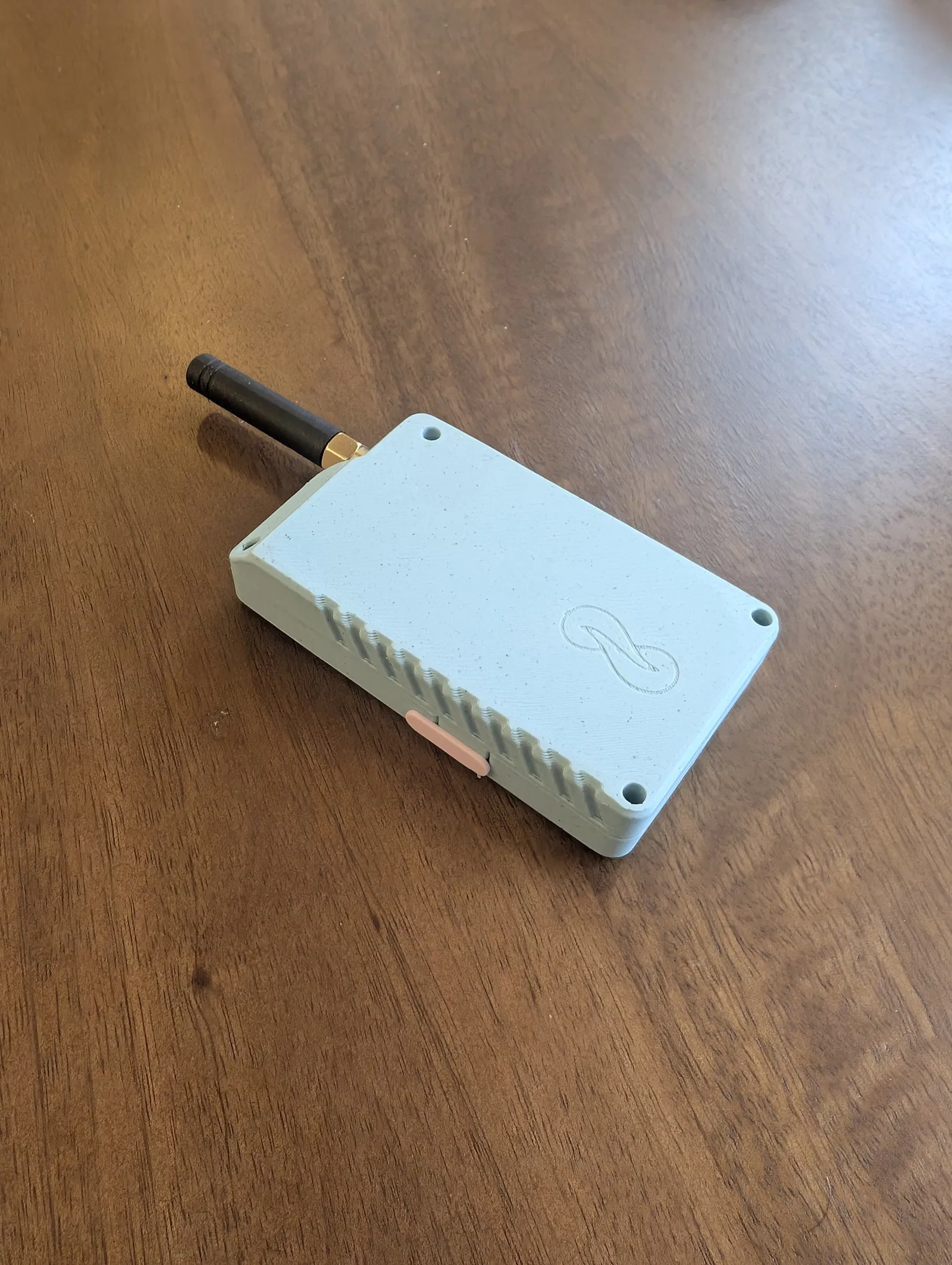

10. (Tuỳ chọn) dán/keo 2 viên nam châm đường kính 15mm vào nửa dưới của case

11. Dán pin LiPo vào nửa dưới bằng băng keo hai mặt

12. Dùng 4 con vít còn lại để đóng kín case

13. Siết chặt đai ốc trên đầu nối anten.
