Low Rider MMU V2.0 – cho mọi máy in Klipper

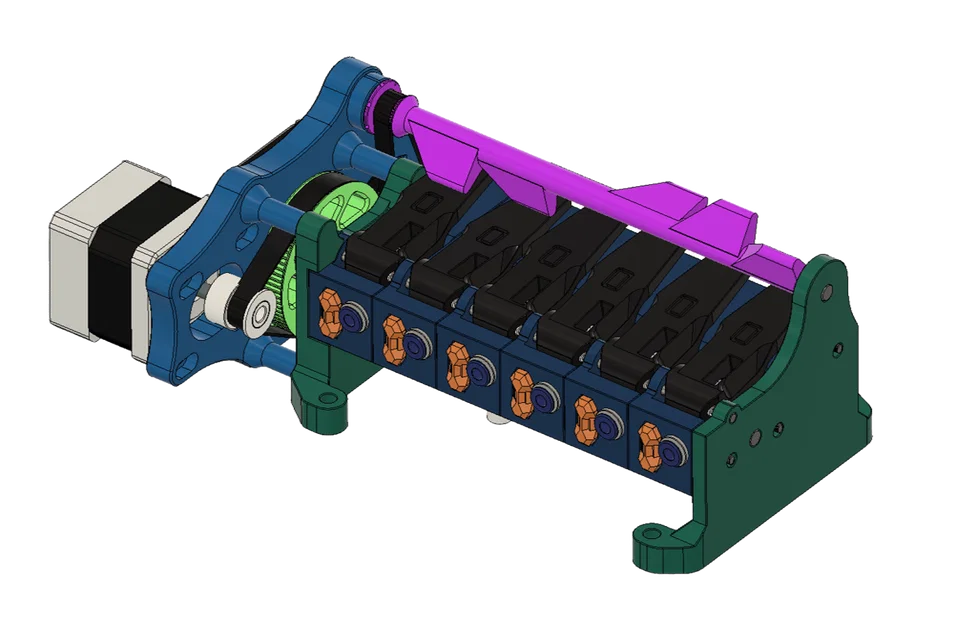

Chào mừng bạn đến với Low Rider MMU V2.0

###### Vui lòng đăng phần Makes của bạn ######
Vui lòng like, tải về và đăng make nếu bạn đã lắp/build nó
Việc này giúp anh em maker có thêm feedback và tụi mình cũng nhận được chút Prusa meters vì đa số mọi người không “pay it forward”

Nếu bạn muốn góp phần giúp các dự án của mình tiếp tục phát triển https://ko-fi.com/gcodegearhead

###########################################################################
# Giới thiệu
###########################################################################

Phiên bản đầu tiên của dự án này có thể tìm thấy tại đây

Low Rider MMU được xây dựng dựa khá nhiều trên các MMU sau đây, và cần ghi công đúng nơi đúng chỗ. Dự án của mình đặt mục tiêu phát triển thêm từ các thiết kế đó và đóng góp cho cộng đồng open source.

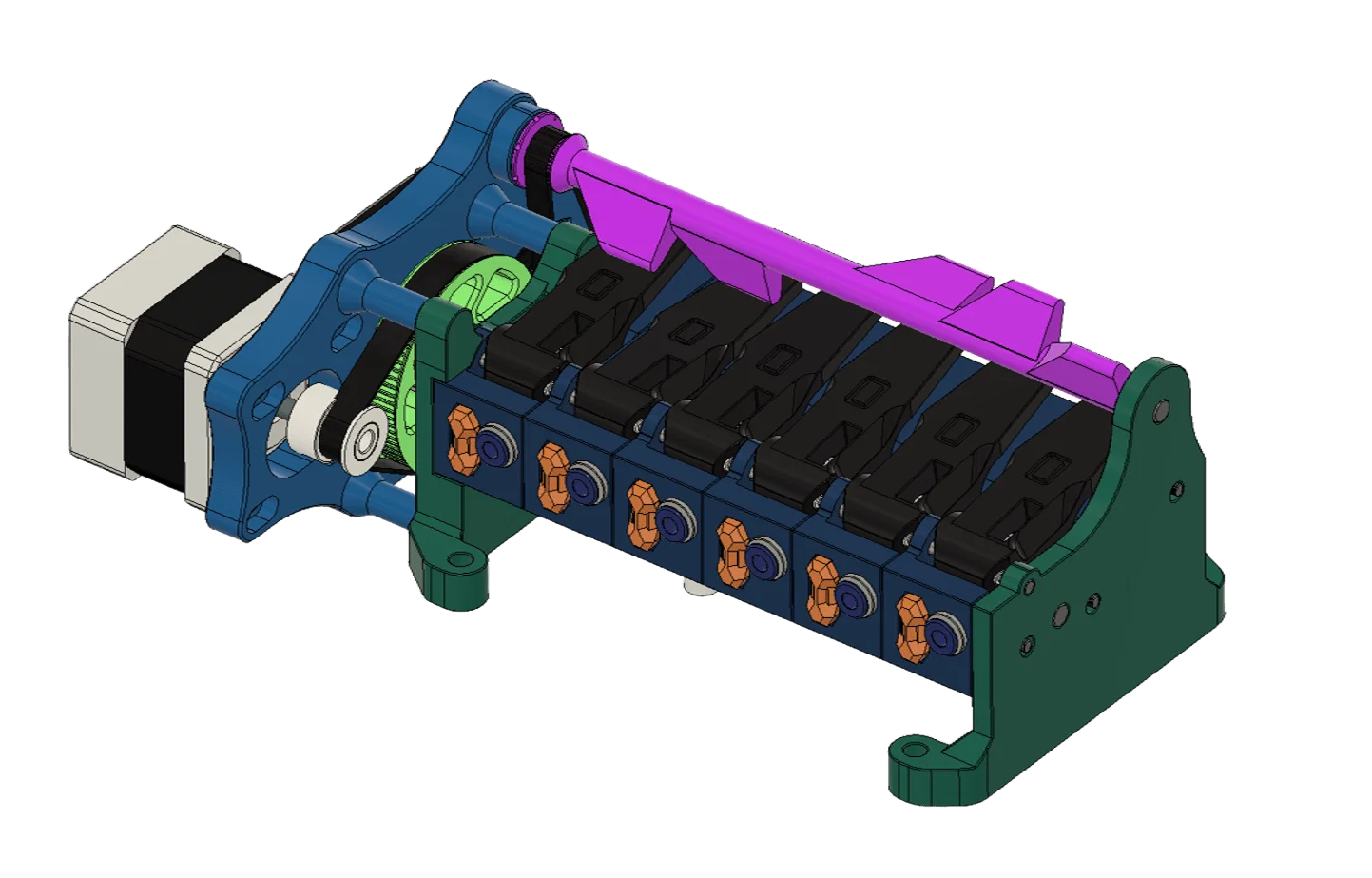

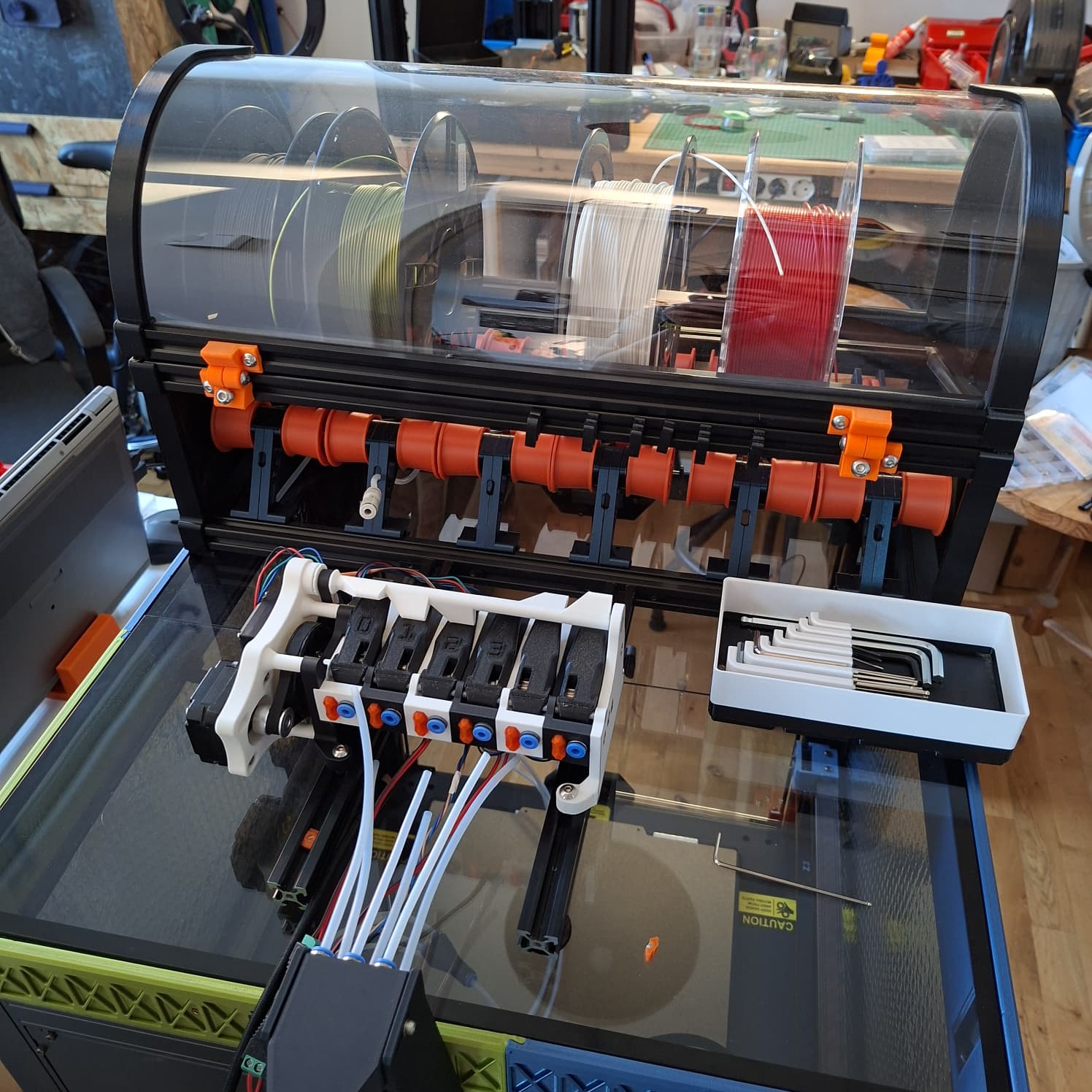

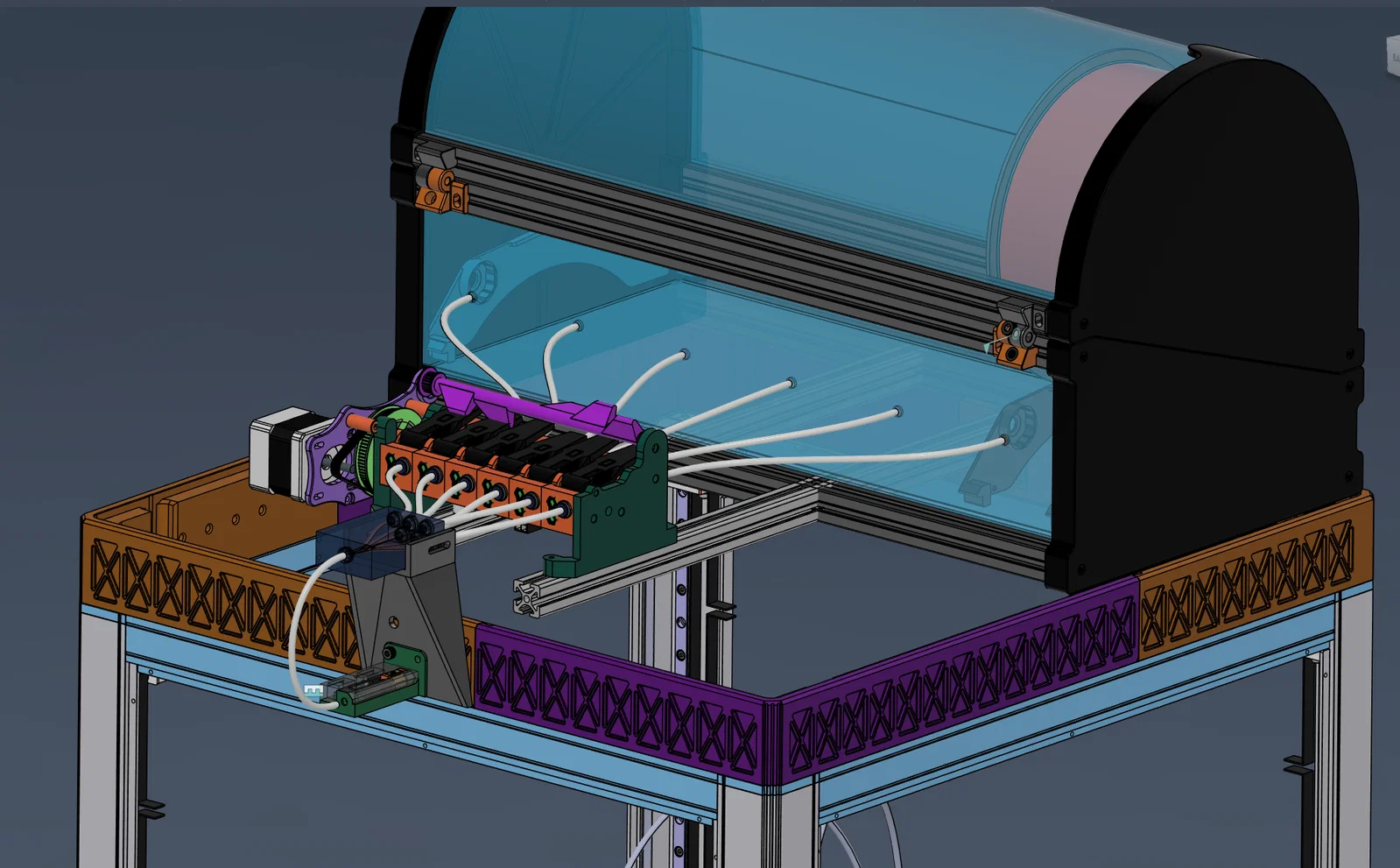

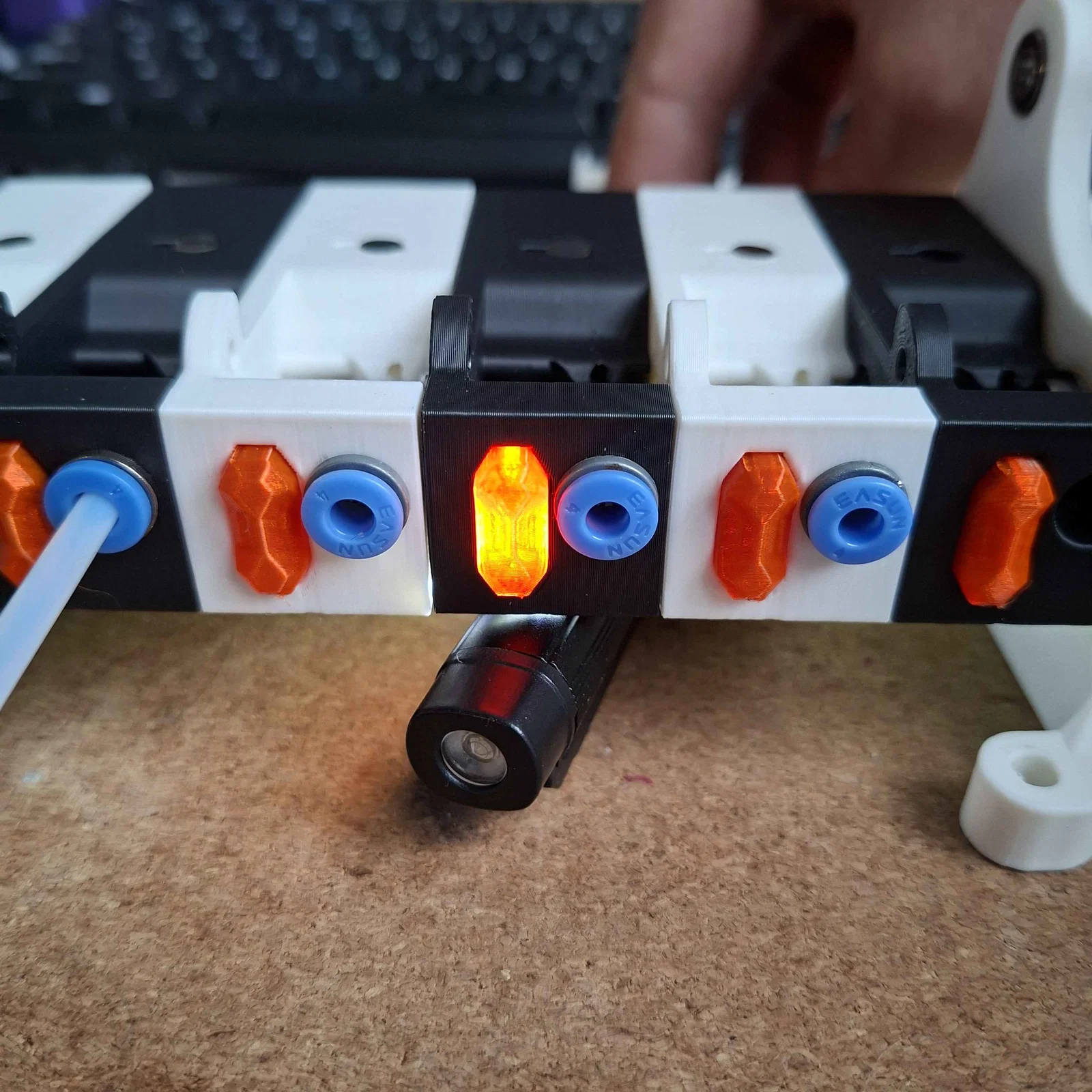

Thiết kế này hướng tới một MMU đơn giản, chi phí tương đối thấp, ít chi tiết chuyển động cần canh chỉnh và vọc vạch hơn. Ý tưởng là có thể gắn nó ở hông máy in hoặc bên dưới kệ/giá treo filament, v.v. và chiếm rất ít không gian. Việc nó trông “hay hay”, kiểu như đang suy nghĩ khi hoạt động, cũng là lý do tốt để bạn trưng ra bên ngoài.

Gửi lời cảm ơn đặc biệt tới AmfKuna vì đã góp phần cải thiện double shear servo gear cũng như các mod rất hay cho lever arms.

###########################################################################
# Nhật ký cập nhật
###########################################################################

Date

Info

12-FEB-2026

Đã thêm CAM cho 5,4,3 lane (góc giữ nguyên, chỉ bỏ phần “ears” bị thiếu)

11-FEB-2026

Đã cập nhật Manual

08-FEB-2026

Phát hành lần đầu

###########################################################################
# Hướng dẫn lắp ráp
###########################################################################

Tải các Manual được cung cấp bên dưới.
Mình giả định bạn biết cách flash một bo EBB; nếu chưa thì làm theo các trang wiki được link.

Phần này nhằm cho bạn một điểm bắt đầu, hoàn toàn không phải hướng dẫn đầy đủ từ A–Z.
Bạn sẽ cần tự tune purge volumes, đổi sang blobifier, v.v.
Mục tiêu là giúp bạn bắt đầu nhanh hơn và giảm rào cản khi bước vào các bộ MMU.

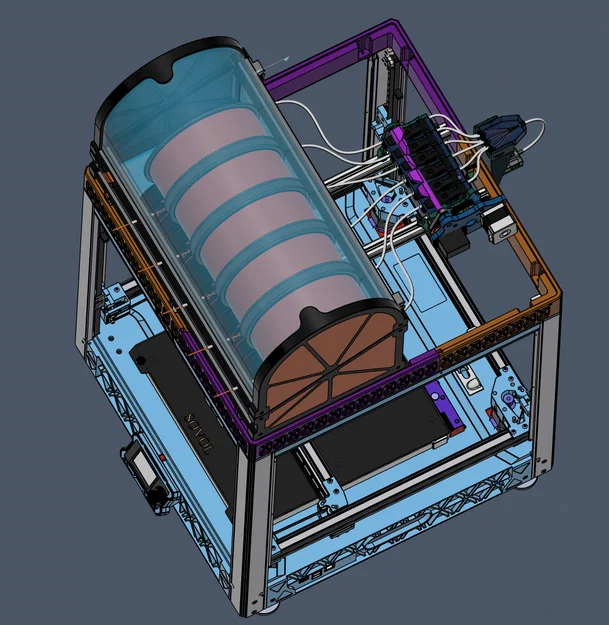

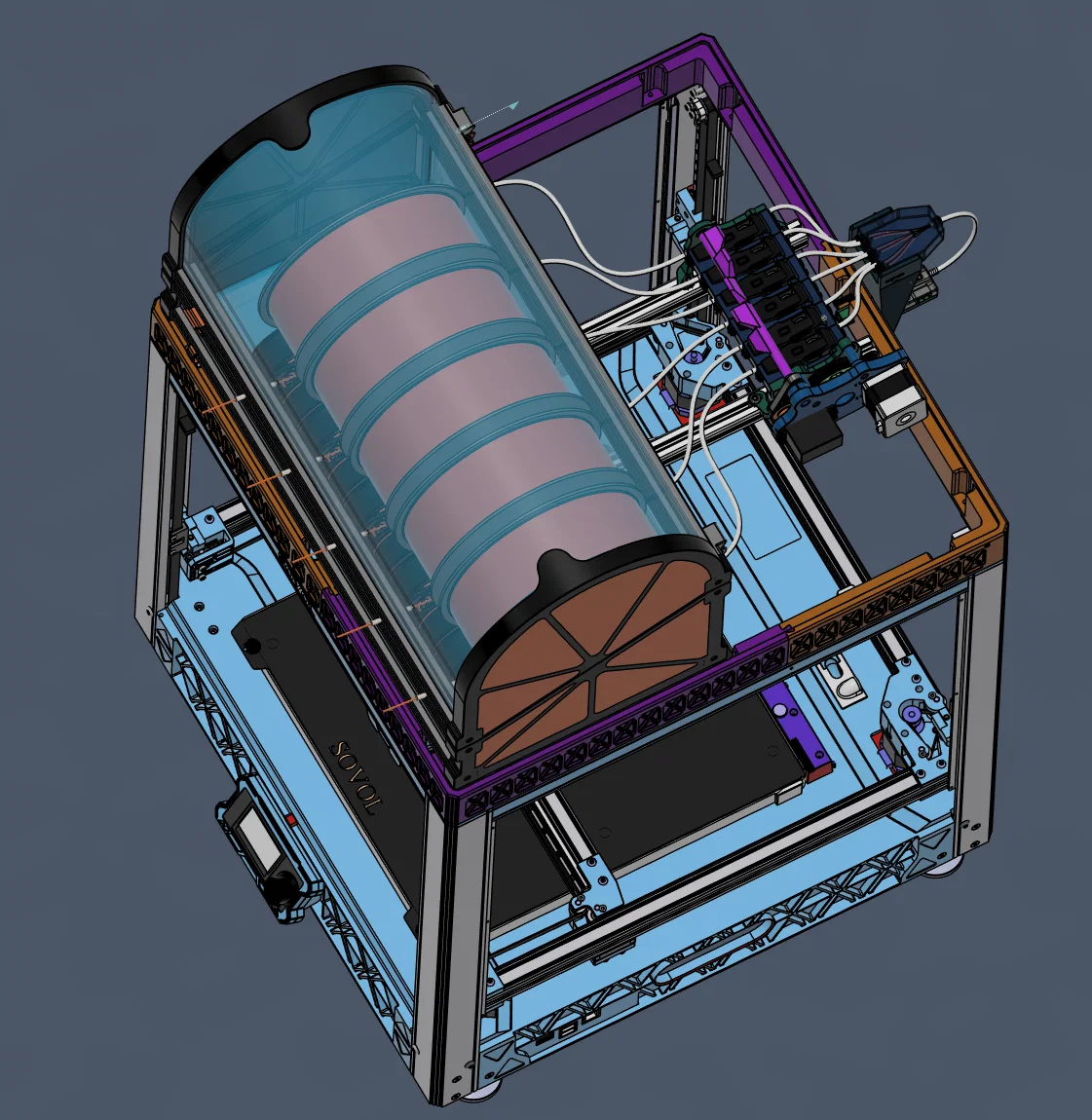

Bạn có thể dùng kèm với spool holder của mình

Bạn có thể dùng kèm với Park Blob Poop cho SV08 của mình

Đây là bài test calibration để tuning

Đây là một dự án DIY với nhiều phần giao tiếp (interface) với nhau và chuyển động ở khoảng cách rất gần nhau.
Chất lượng dự án phụ thuộc mạnh vào độ chính xác của máy in, chất lượng bản in của bạn, và việc bạn chú ý kỹ các chi tiết tới mức nào.

###########################################################################
# Thiết lập in (Print Settings)
###########################################################################

• In tất cả các part ngoại trừ levers theo đúng hướng (orientation) như đã set; các thiết lập nằm trong manual

• Trong slicer, xoay/đặt levers với mặt phẳng (flat side) hướng xuống

  • Mình có để lại một phiên bản số (number) được “fill” trong lever để phục vụ in multi colour.

  • Nếu bạn không muốn phần đó, hãy split lever thành các object rồi xoá body của phần number

###########################################################################
# BOM
###########################################################################

Parts

Qty

Link or info

EBB42 V1.2 (no Max31865)

1

Dùng bản No-Max
https://biqu.equipment/products/bigtreetech-ebb-36-42-can-bus-for-connecting-klipper-expansion-device?variant=39760665247842

LM2596 DCDC Buck

1

Neo Pixel LEDS GRBW

6

Dùng số lượng phù hợp với lựa chọn cấu hình của bạn

MG996r Servo

1

Nema 17 Stepper Motor

1

Heat Set Inserts M3 OD5 L5mm

19

Heat Set Inserts M5 OD7 L6mm

1

0.2mm2 / 26AWG wire

As Required

Small Zipties

As Required

(khoảng 5)

Limit Switches D2FC NO+NC

6

Dùng số lượng phù hợp với lựa chọn cấu hình của bạn. Hãy dùng đúng loại switch này, nếu không tolerance sẽ bị lệch

https://www.amazon.de/DAOKAI-Switch-Straight-Moment-Arduino/dp/B09WVMRD5V

Solder

As Required

M5 x 14mm

1

M3 x 30mm

4

M3 x 8mm

9

M3 x 6mm

4

M3 x 4mm

4

M3 Nuts

6

Hoặc dùng 3x M3 lock nuts

M3 Washers

7

M2 x 10mm

12

GT2 Belt 6mm x 186

1

Closed loop cho stepper

GT2 Belt 6mm x 146

1

Closed loop cho stepper

GT2 20 tooth pulley 5mm OD

2

Bearing F695

3

https://www.aliexpress.com/item/32850989216.html

Bearing 685

3

https://www.aliexpress.com/item/1005003141324807.html

BMG Dual Extruder Gear sets

6

https://www.aliexpress.com/item/1005005249662532.html

OD 3mm Shaft L=160mm

1

OD 5mm Shaft L=180mm

2

M3 threaded Rod L=160mm

3

ECAS04

12

Dùng số lượng phù hợp với lựa chọn cấu hình của bạn

6x3 N35 Magnets

12

Dùng số lượng phù hợp với lựa chọn cấu hình của bạn

5mm Steel Balls

6

Dùng số lượng phù hợp với lựa chọn cấu hình của bạn

PTFE Tubing OD=4mm ID=3mm L=20mm

6

Cho levers

Dùng số lượng phù hợp với lựa chọn cấu hình của bạn

PTFE Tubing OD=4mm ID=3mm

As required

Đi dây/đi ống từ spool holder tới MMU và từ MMU tới máy in
