OnStep cho ngàm Vixen New Polaris (độ OnStep)

Mô tả tiếng Anh bên dưới

OnStep – nâng cấp/độ lại cho ngàm Vixen New Polaris

Dành cho dự án OnStep rất hay của Howard Dutton:
https://onstep.groups.io/g/main

Đây là bản adaption cho ngàm Vixen New Polaris từ những năm 1980.

Đây không phải dự án cho người mới bắt đầu. Cần có kỹ năng vững về hàn (soldering) và bấm cos/đầu cáp (crimping).

Toàn bộ thông tin nền tảng để lắp ráp và cấu hình OnStep có trong OnStep Wiki chính thức:
https://onstep.groups.io/g/main/wiki/32747

Không có file CAD, vì tất cả model được dựng trực tiếp trong TinkerCAD.

Vỏ (enclosure) cho OnStep

Vỏ cho bộ điều khiển OnStep (Fysetc E4):

Vỏ cho module hand controller SHC-2:

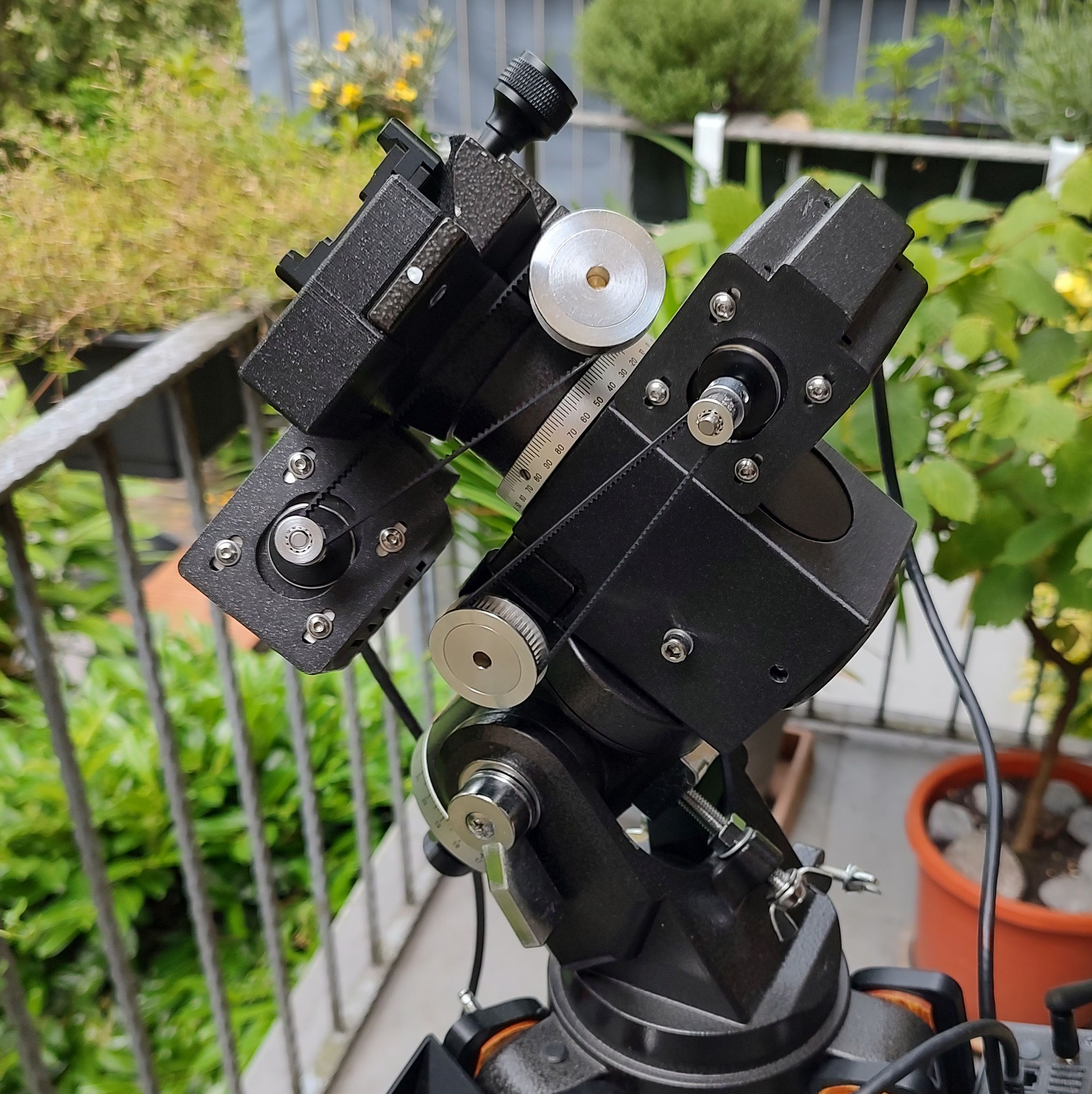

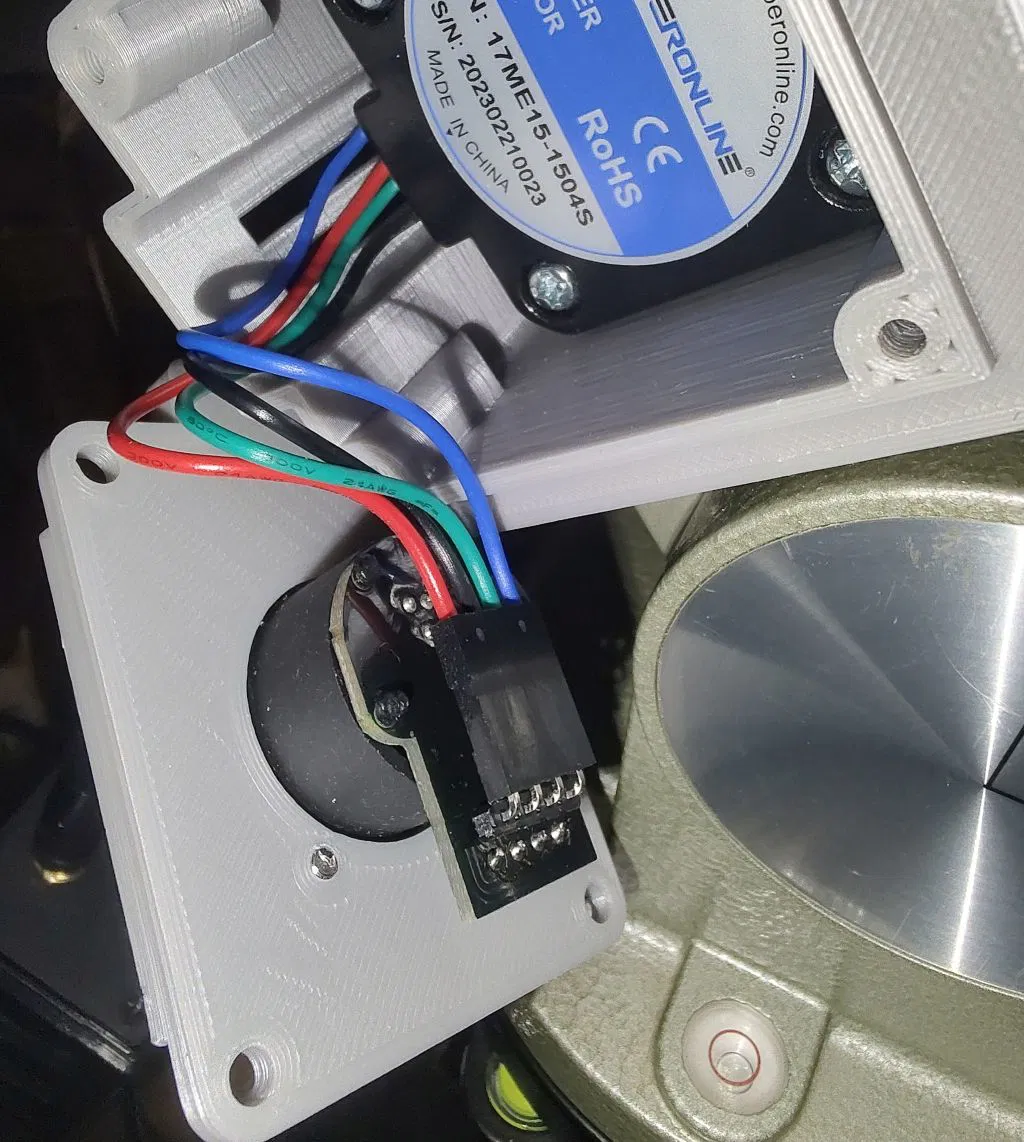

Bát/giá gắn motor RA

Ngàm New Polaris không có sẵn điểm bắt motor. Vì vậy cần thiết kế các bát/giá dạng kẹp/ốp đặt trực tiếp lên ngàm.

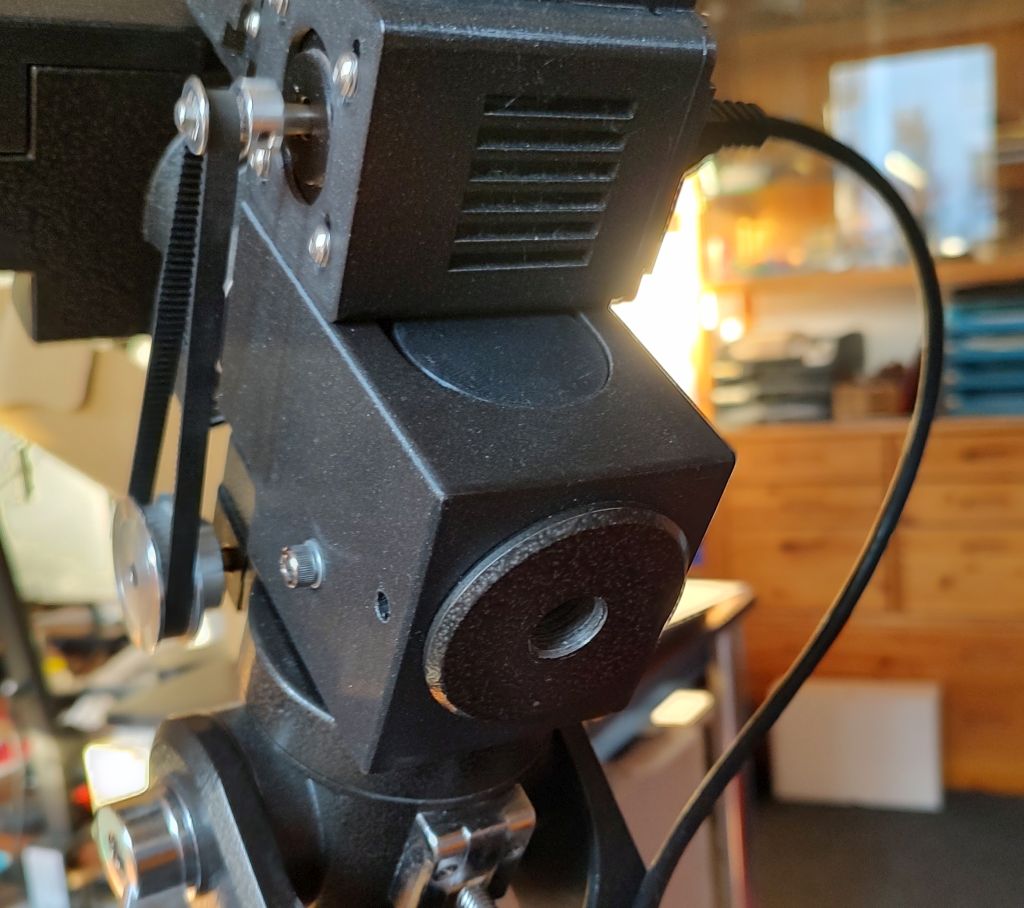

Bát motor RA gồm một phần ốp lên thân chính của ngàm. Để gắn phần này, cần tháo đĩa có ren để vặn trục đối trọng ra khỏi ngàm (có ốc hãm lục giác/inbus ở bên hông!).
Sau đó đặt phần ốp lên ngàm và cố định bằng một ốc M4 bắt từ bên hông, đồng thời lắp lại đĩa có ren trục đối trọng để siết giữ.

Cụm bát motor được bắt vào phần ốp bằng 4 ốc đầu chìm và các insert ren ép (press-in threaded inserts) tương ứng.

Bát/giá gắn motor DEC

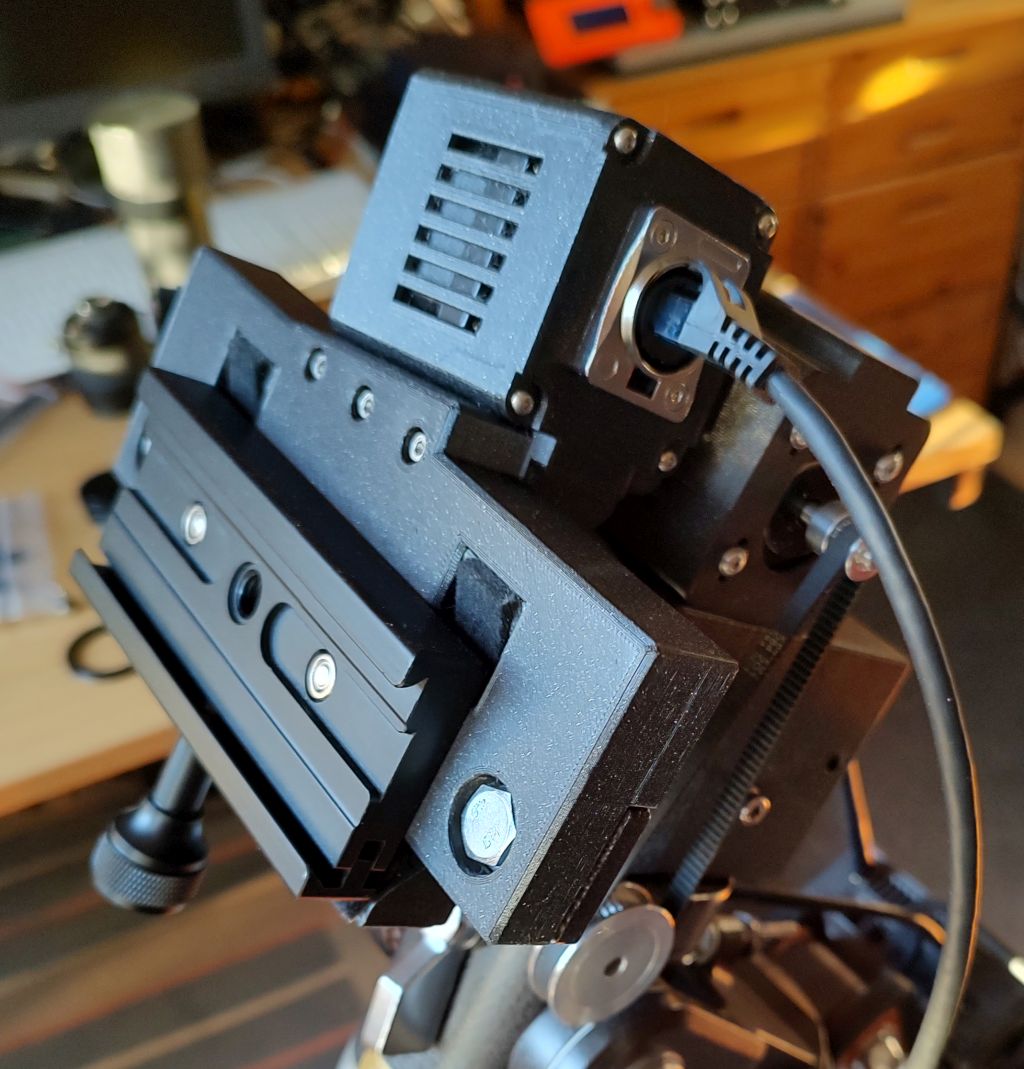

Để gắn bát motor DEC, phần gá/đế kẹp ống kính (telescope saddle) được bổ sung thêm một kết cấu nâng. Do New Polaris chỉ tải được quang học nhẹ (nặng hơn là không phù hợp), ở đây bố trí kẹp Arca-Swiss để gá.

Bát motor DEC được bắt vào giá này bằng 3 ốc M3 và các insert ren ép tương ứng.

Nắp che bát motor

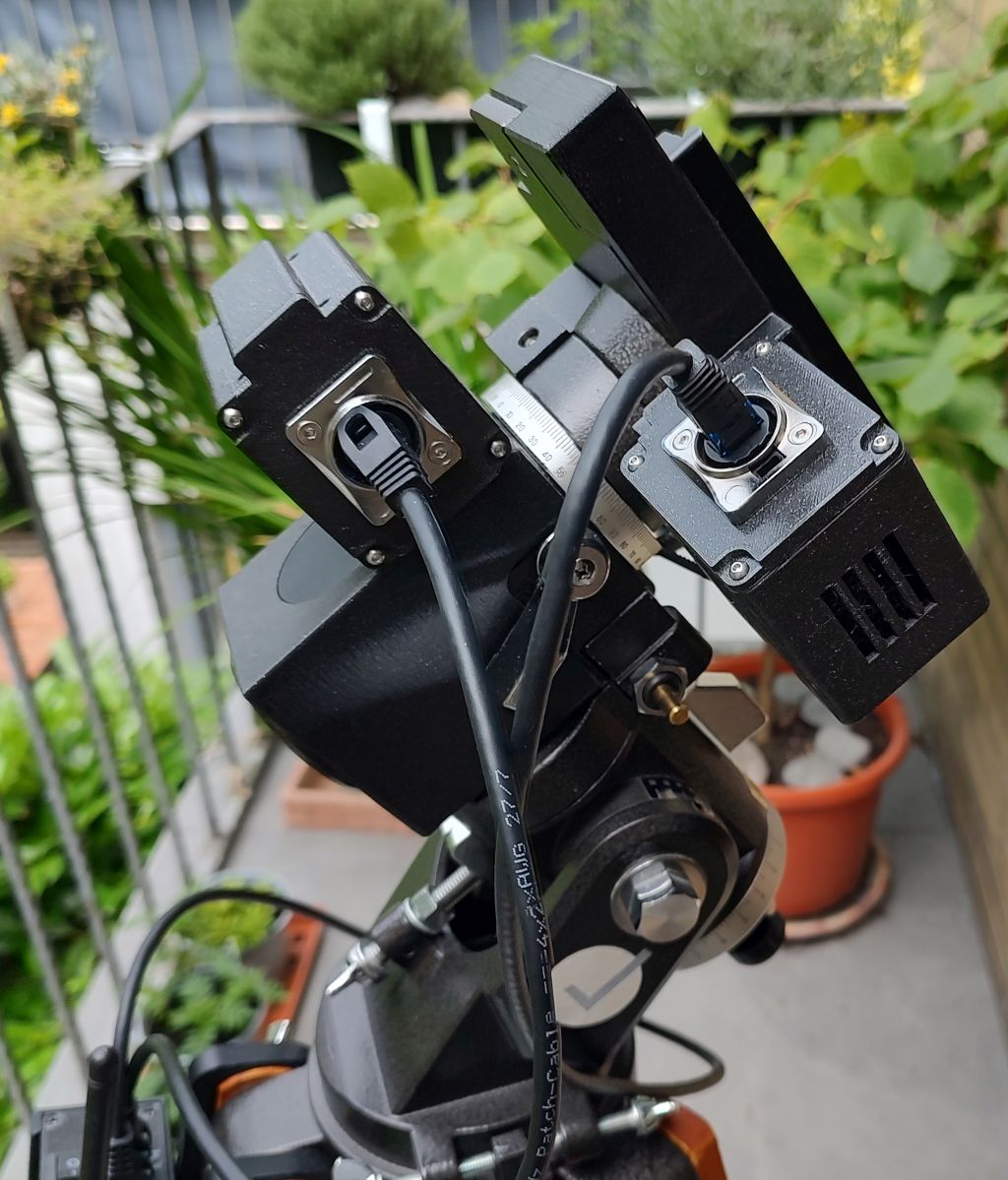

Nắp che bát motor được bắt bằng ốc M2.5 và insert ren nhiệt (heat-set threaded inserts) được ép/nóng chảy vào trong bát. Có phiên bản nắp cho đầu GX12 lắp panel (đực) hoặc ổ RJ45.

Khoảng hở (clearance) & tỉ số truyền

Tuỳ trường hợp có thể phải chỉnh lại vị trí các tay khoá (locking levers) RA và DEC, vì puly đai răng cỡ lớn chạy sát ngang qua.

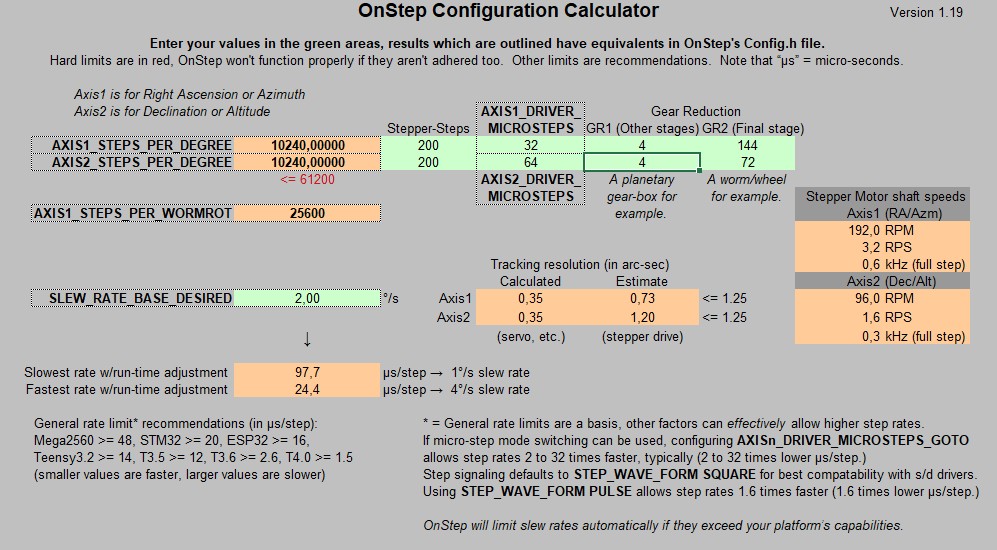

Tỉ số truyền của ngàm New Polaris là 144:1 cho trục RA và 72:1 cho trục DEC. Ví dụ tính toán cho OnStep có trong phần hình ảnh.

Nắp che ống ngắm cực (polar scope) – tuỳ chọn

Lỗ ống ngắm cực được bịt bằng một nắp TPU (Flex), hơi khó để lắp vào hoặc tháo ra.

Với ngàm không có polar scope, có thể lắp reticle để canh cực tương đối.

Vật tư cần có

2 × motor bước NEMA-17
2 × đầu GX12 lắp panel
hoặc ổ RJ45 lắp panel
2 × ốc M8×16 kèm long đền (Ø 16 mm)
M5×10 kèm long đền
2 × puly đai răng 48 răng
2 × puly đai răng 12 răng
→ cho tỉ số truyền 4:1
Dây đai răng GT2, rộng 6 mm, 142 răng (284 mm) - RA
Dây đai răng GT2, rộng 6 mm, 132 răng (264 mm) - DEC
Kẹp Arca-Swiss 120 mm và hai ốc máy ảnh 1/4"
Insert ren nhiệt (heat-set): M3 và M2,5
Ốc M3 đầu chìm
Ốc M2,5 đầu tròn (pan-head)

Khuyến nghị in (printing)

Vật liệu: PLA hoặc PETG (khuyên dùng PETG nếu để ngoài nắng) – mình dùng PLA vì cứng hơn.
Nozzle: 0,4 mm
Layer height: 0,2 mm
Perimeters: 3 (ít perimeters hơn có thể gây khó khi ép insert ren)
Infill: Gyroid, 15%

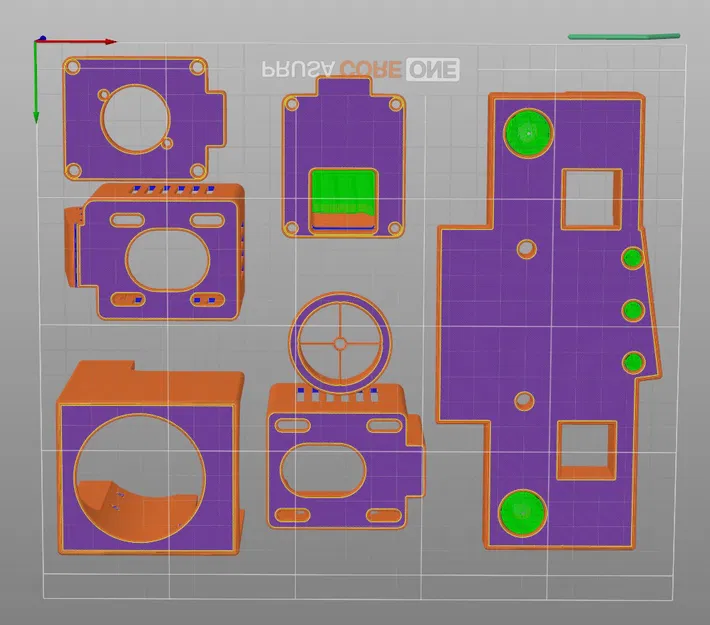

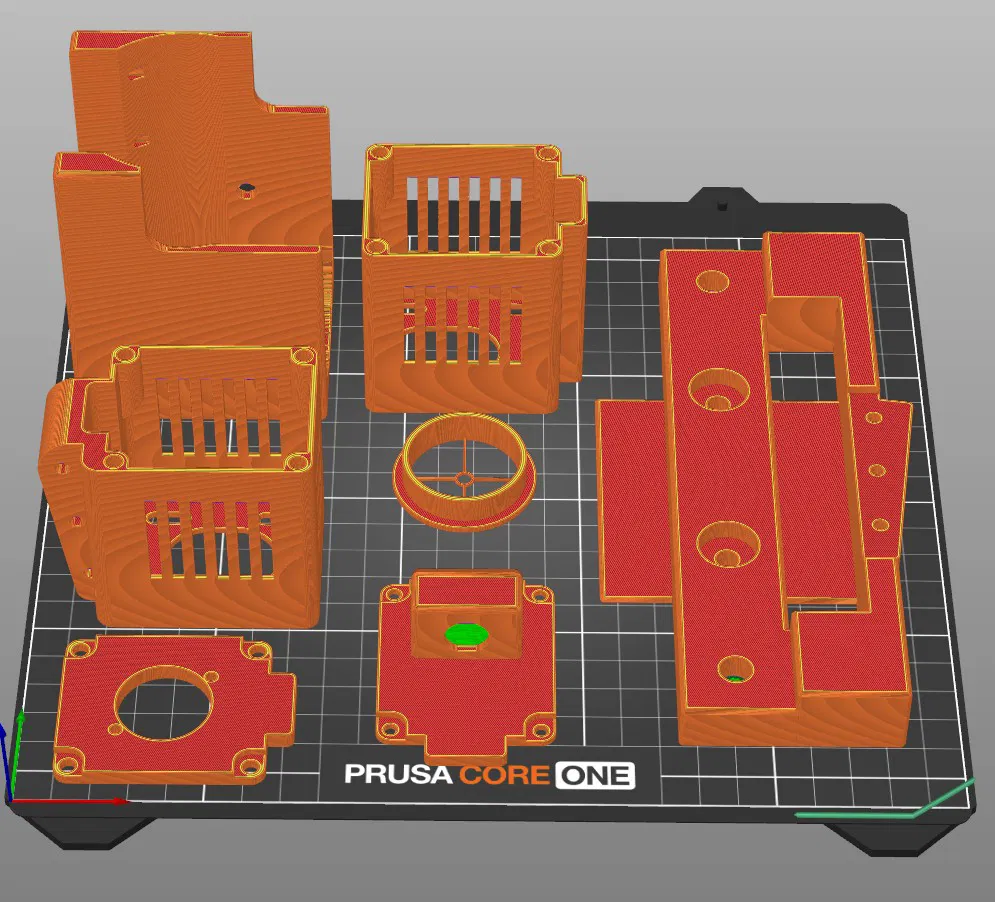

Supports: xem hình
Máy in: FDM – các chi tiết được in trên Prusa MK4S
