Hộp đựng gương phụ cho kính thiên văn Smallest

Remix từ SMALLEST - Bộ kit kính thiên văn cho 150/750 Tác giả La3emedimens_2102135

Tác giả Jaikei_3058640

Lượt tải
4
Lượt thích
2
Lượt coi
80

File 3 3,8 MB

  • secondary-mirror-container-LidThreaded_1767740369.stlSTL · 1,2 MB
  • secondary-mirror-container-Base_1767740370.stlSTL · 1,1 MB
  • secondary-mirror-container_1767740371.fcstdFCSTD · 1,5 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Một hộp đựng dạng vặn ren chắc chắn để cất giữ và bảo vệ cụm gương phụ (secondary mirror assembly) tháo rời của Smallest telescope. Mẫu này được thiết kế để giữ chiếc gương đã được dán lên phần giá đỡ của nó. Bên trong hộp có một hõm (recess) được tạo hình theo biên dạng riêng để ôm khít phần giá đỡ, và có tùy chọn dán thêm một vòng đệm kim loại (metal washer) để gắn nam châm, giúp tránh việc chiếc gương mỏng manh chạm vào thành nhựa.

File nguồn FreeCAD đính kèm (.FCStd) cho phép tùy biến toàn bộ. Dùng các tham số trong bộ biến (VarSet), bạn có thể chỉnh kích thước hộp cho đúng với kích thước gương của bạn, đồng thời tinh chỉnh độ hở/dung sai của ren (thread tolerance) để vặn khít vừa ý.

Thiết lập in khuyến nghị:

  • Nozzle: 0.6 mm

  • Layer Height: 0.18 mm (khuyến nghị để ren chính xác)

  • Wall Generator: Arachne

  • Material: PETG

  • Mode: Precise Z-height

Lưu ý quan trọng:

  • Các file .STL được preset cho gương phụ 32mm. Nếu dùng kích thước khác, cần chỉnh các tham số trong file FreeCAD đi kèm.

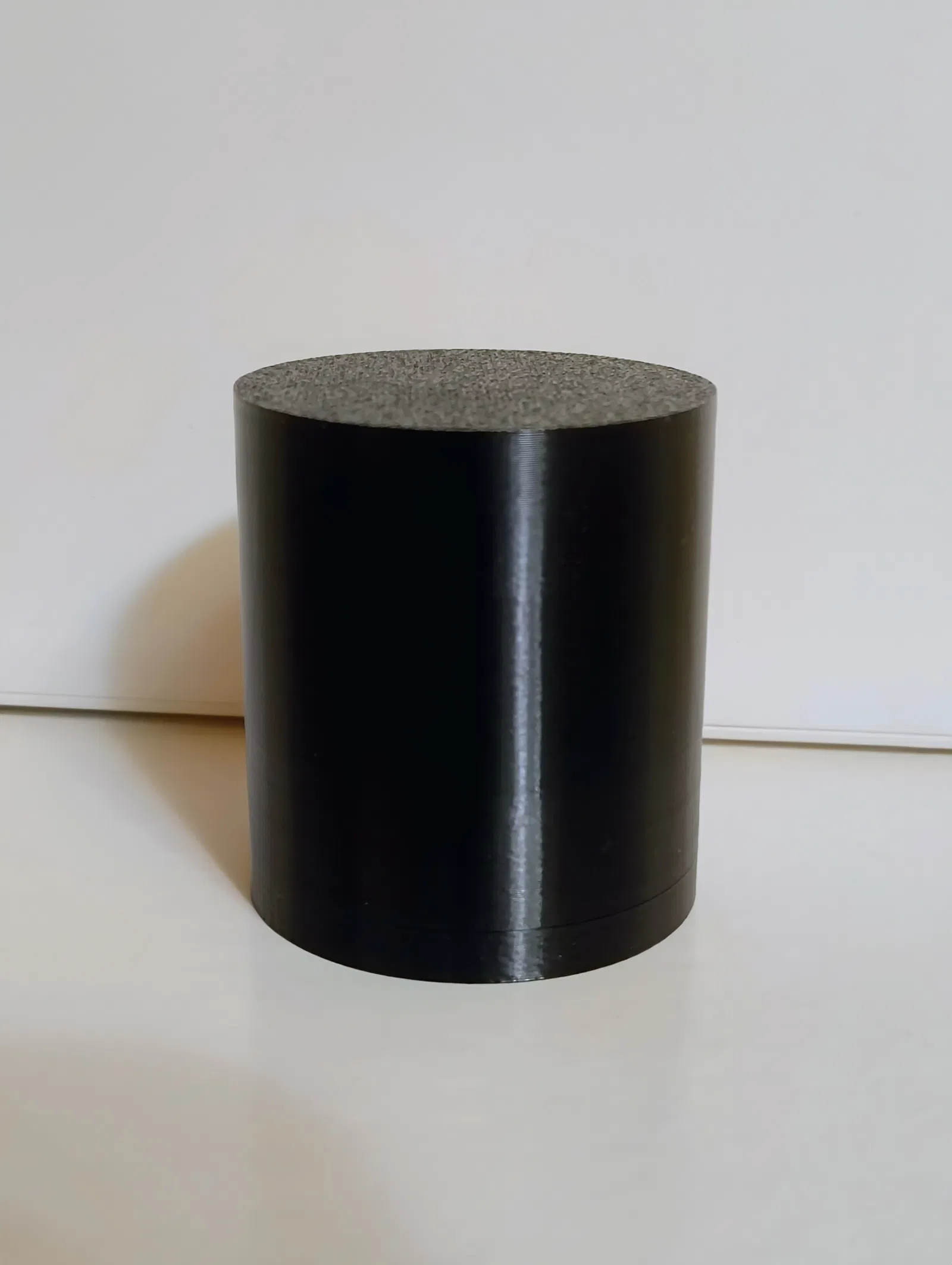

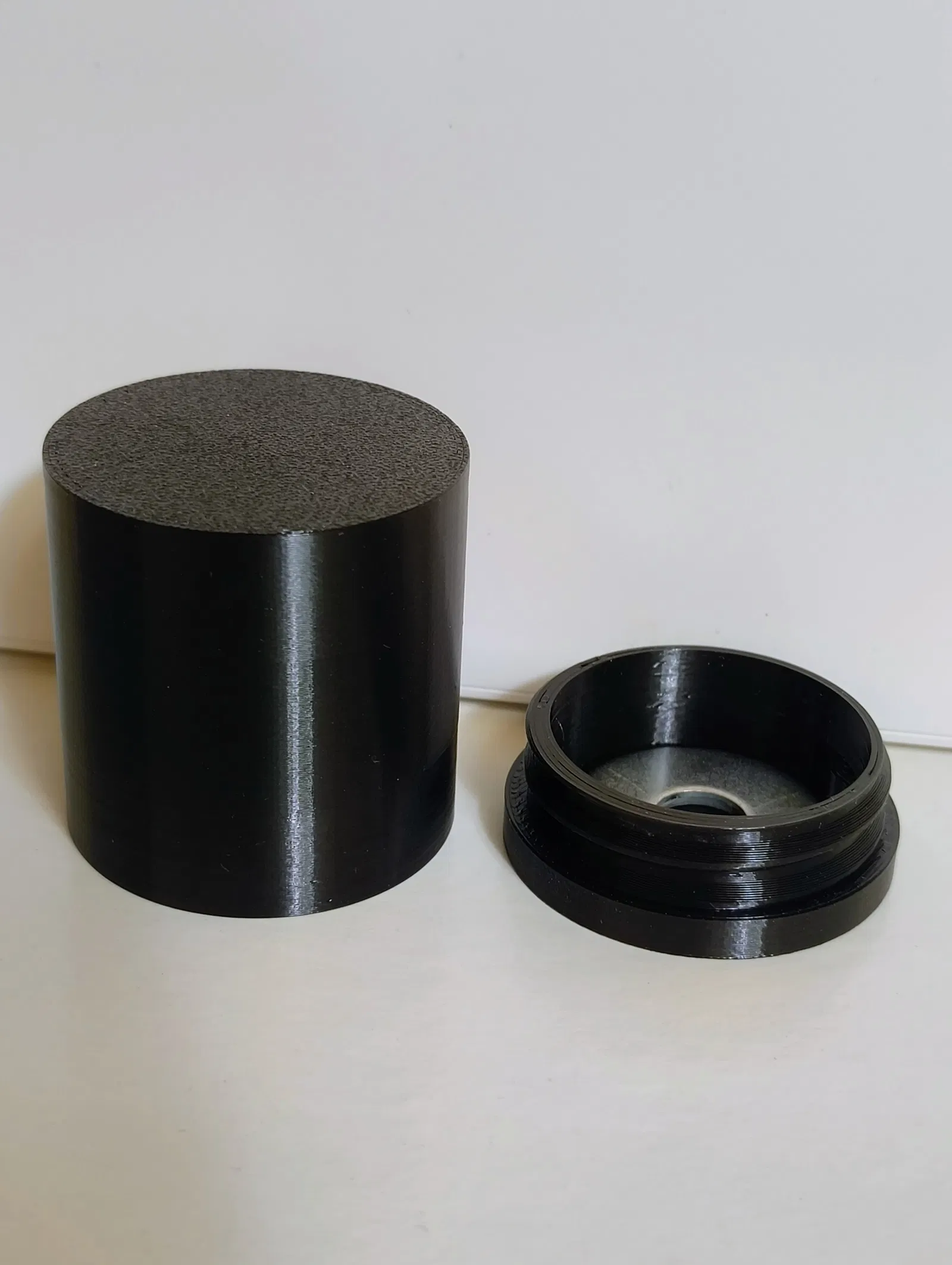

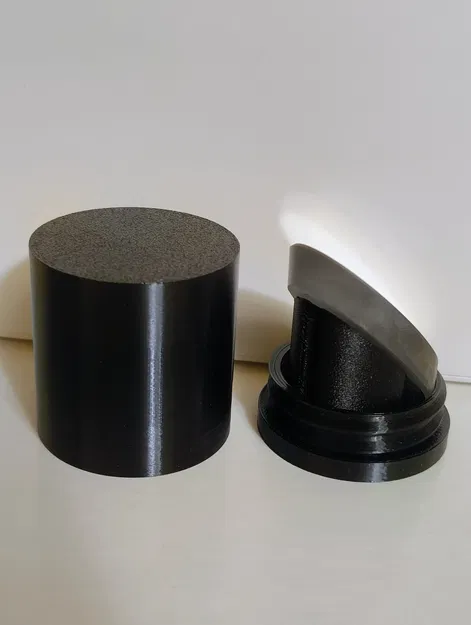

  • Hình ảnh minh họa là mẫu in thử theo các thiết lập ở trên.

  • Nếu muốn giữ bằng nam châm, dán một vòng đệm thép (steel washer) vào khe được thiết kế sẵn ở đáy hộp đựng.

Coi thêm Ẩn bớt

Thông số in

Định dạng
fcstdstl
Số file mô hình
3
Tổng dung lượng
3,8 MB
File lớn nhất
1,5 MB
