SMALLEST - Bộ kit kính thiên văn cho 150/750

File STL thì miễn phí, nhưng nếu bạn muốn ủng hộ mình, bạn có thể donate tại đây: https://ko-fi.com/la3emedimension.

README TRÊN TRANG CỦA MÌNH:  https://la3emedim.fr/assets/SMALLEST%20-%20README.pdf

DISCORD SERVER:  https://discord.gg/PmNhTSpWCt

WEBSITE CỦA MÌNH: https://la3emedim.fr/

INSTAGRAM: https://www.instagram.com/la_3eme_dimension/

BOM bởi @chantepierre_1917922: https://docs.google.com/spreadsheets/d/1XXZB4jRtvtlDIqlR69C0FRri8x8lZDpxO6ZGnSp3L2Y/edit?usp=sharing

CẢNH BÁO: Tuyệt đối không bao giờ chĩa kính thiên văn Smallest về phía Mặt Trời — cực kỳ nguy hiểm cho mắt.

CHÚ Ý: Ne dirigez jamais le télescope Smallest vers le Soleil — c’est extrêmement dangereux pour vos yeux.

ENGLISH:

       Bộ kit kính thiên văn THE SMALLEST

Mình chia sẻ miễn phí các file của dự án.
Mình đã thiết kế rất kỹ để dễ tiếp cận và dễ dùng — nhưng nếu bạn cần một bản hoàn thiện thật đẹp, lắp ráp đã được test, kèm bảo hành 2 năm, bạn có thể đặt mua phiên bản ready-to-use trực tiếp trên website của mình.

Bộ kit turnkey được lắp ráp chuyên nghiệp, kiểm tra chất lượng, và có đầy đủ mọi thứ bạn cần để có trải nghiệm tốt nhất.

Cảm ơn bạn đã ủng hộ công việc của mình và giúp tụi mình tiếp tục sáng tạo!

        🔧 Thông tin kỹ thuật

• KHÔNG in bằng PLA.

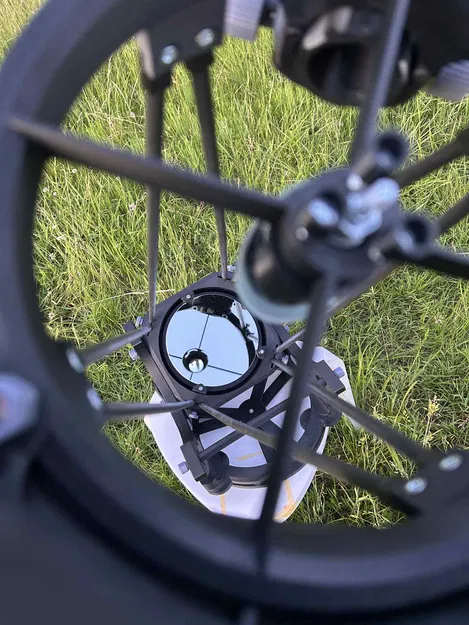

• Gương phụ (secondary mirror) được đặt với độ lệch 2 mm so với trục quang (optical axis).

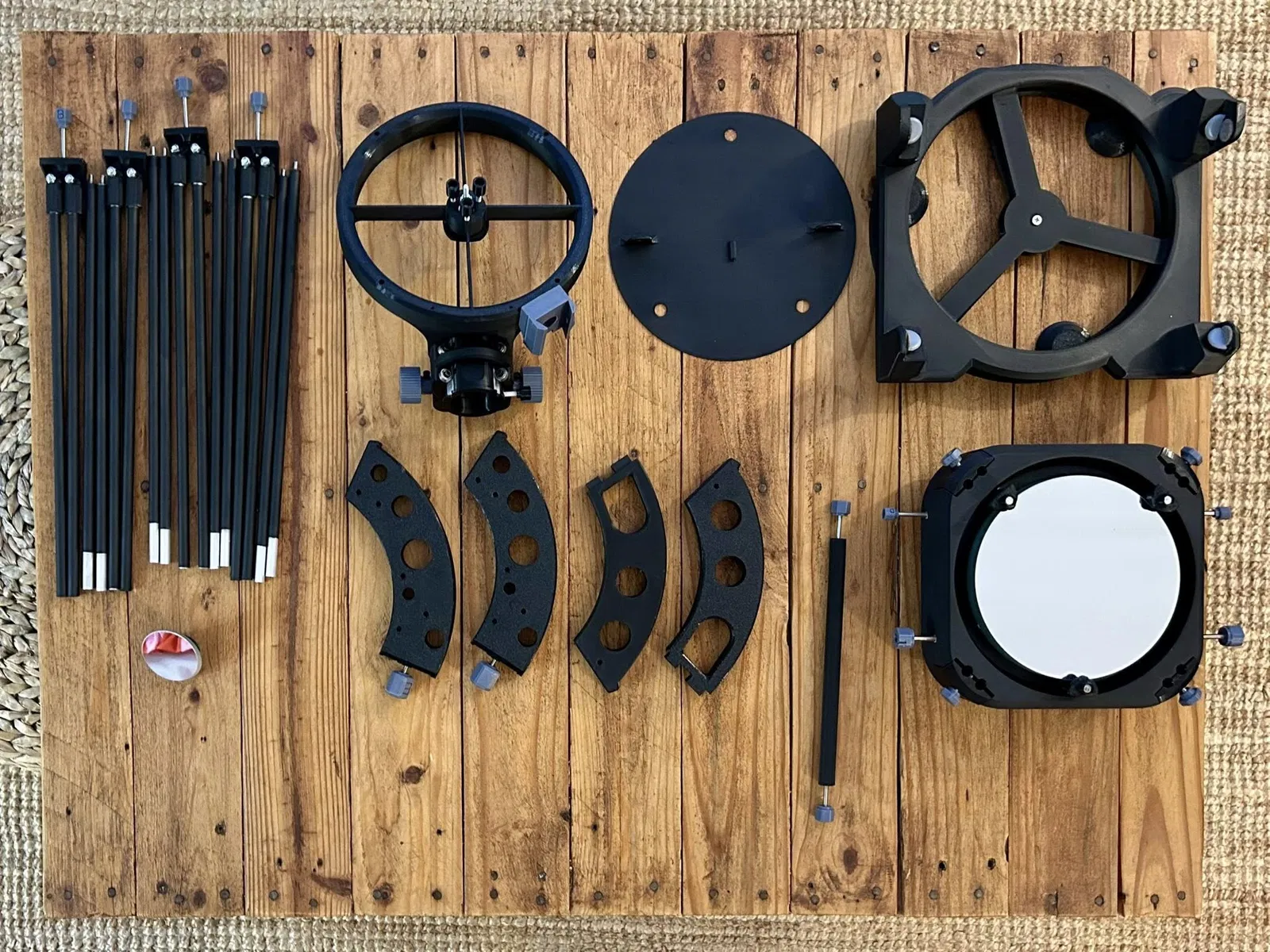

• Mỗi chi tiết in đều có ghi số lượng cần in (ví dụ: “Screw (x2)” nghĩa là in 2 cái).
• Mình khuyên dùng keo epoxy.
• Danh sách linh kiện đầy đủ có trong file README.

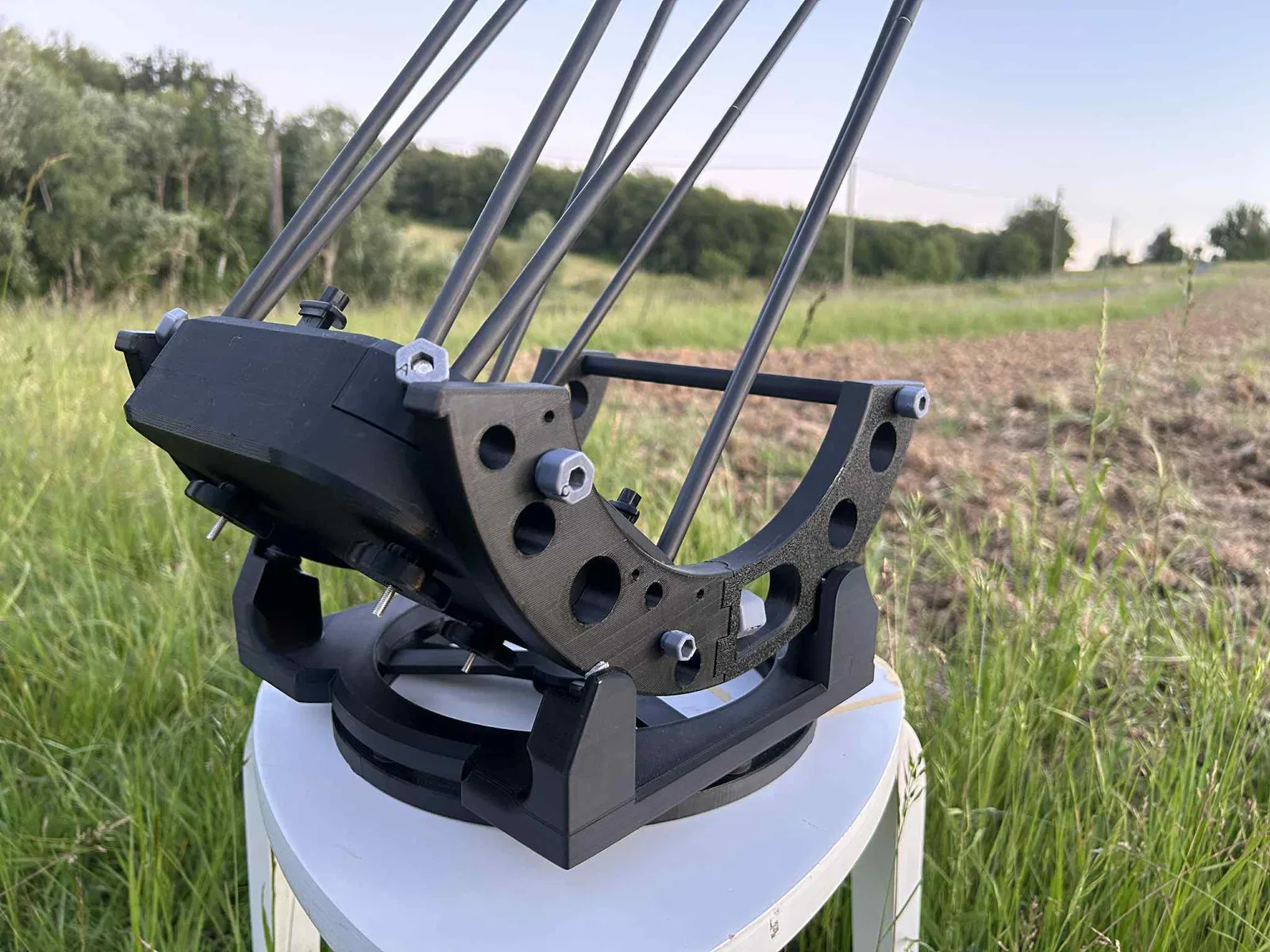

• Với phần dưới của rocker (phần tì lên các chân), khuyến nghị dùng TPU hoặc miếng đệm cork, để ngàm hoạt động đúng.
• Các thanh nhôm (aluminum rods) cần cắt dài 65cm.

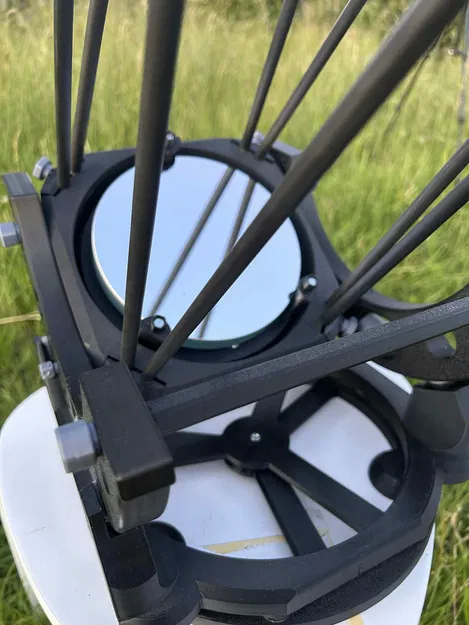

• Cần cân bằng và thêm đối trọng cho primary cage phía sau cell gương để kính cân bằng đúng. Khuyến nghị dùng bi inox hoặc chì lặn bằng thép, đúc/nhúng trong thạch cao gốm (ceramic plaster). Mình dùng: https://produits-de-lestage.fr/product/jerrycan-25kg-5l/
• Các miếng đệm PTFE tiếp xúc với trunnions (Half moon) phải cắt làm đôi, nếu không sẽ cấn vào primary cage.
• Để làm ống thành màu đen, mình dùng ống co nhiệt (black heat-shrink tubing). Để xoá chữ in trên đó, mình dùng acetone.

Mình không thể đảm bảo chất lượng quang học, nhưng mình khuyên bạn nên mua gương parabolic thay vì gương spherical.

Nếu bạn có câu hỏi gì, cứ thoải mái vào Discord nha!

___________________________________________________________________

FRANCAIS:

         Bộ kit kính thiên văn LE SMALLEST

Mình cung cấp các file liên quan tới dự án.
Mình đã thiết kế các file này cẩn thận để dễ tiếp cận, nhưng nếu bạn muốn độ hoàn thiện hoàn hảo, đã được test và bảo hành 2 năm, bạn cứ mạnh dạn đặt phiên bản clé en main (trọn gói) trực tiếp trên website của mình.

Bộ kit sẵn dùng được lắp ráp chính xác, kiểm tra kỹ, và giao kèm đầy đủ mọi thứ để có trải nghiệm tối ưu.

Cảm ơn bạn đã giúp dự án tiếp tục sống và đồng thời ủng hộ công việc của mình!

        🔧 Thông tin kỹ thuật

• KHÔNG IN BẰNG PLA.
• Gương phụ được đặt với độ lệch 2 mm so với trục quang.
• Mỗi chi tiết in có ghi số lượng cần in (vd: « Screw (x2) » nghĩa là phải in 2 cái).
• Mình khuyên dùng keo epoxy.
• Với phần dưới của rocker (phần tì lên chân), khuyến nghị dùng TPU hoặc miếng đệm cork, vì giúp mount vận hành đúng.
• Các thanh nhôm phải cắt dài 65cm.
• Cần cân bằng và thêm đối trọng cho primary cage ở phía sau barillet để kính cân bằng đúng. Khuyến nghị dùng bi thép không gỉ hoặc chì lặn bằng thép, nhúng trong thạch cao gốm (ceramic plaster). Mình đã dùng: https://produits-de-lestage.fr/product/jerrycan-25kg-5l/
• Các miếng đệm PTFE tiếp xúc với tourillons (bán nguyệt) phải cắt làm đôi, nếu không sẽ đụng/cấn vào primary cage.
• Để ống “đen”, mình dùng ống co nhiệt màu đen. Sau đó để tẩy chữ trên ống, mình dùng acetone.

Mình không thể đảm bảo chất lượng quang học, nhưng mình khuyên bạn nên mua gương parabol thay vì gương cầu.

Danh sách linh kiện đầy đủ nằm trong file README.

Có gì thắc mắc, bạn cứ vô Discord nha!
