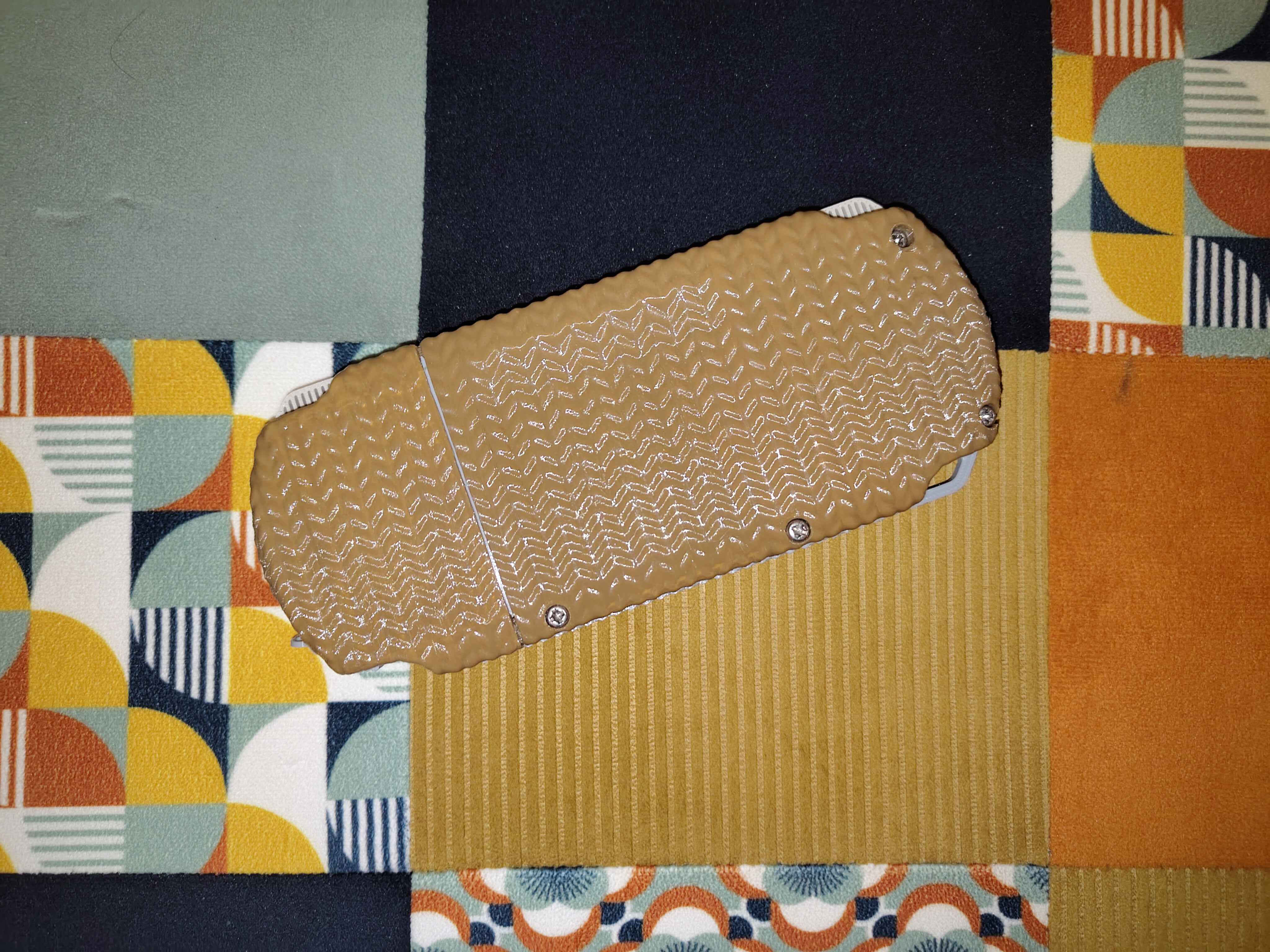

Bộ Vỏ PSP 2000/3000 (Slim) – PSP 2000/3000 Shell Kit

Bộ vỏ (shell) hoàn chỉnh, độc lập, được thiết kế cho PSP 2000 và 3000 (Slim). Bộ vỏ custom này không tương thích với vỏ zin theo chuẩn nhà máy và hướng tới các dự án thay vỏ toàn bộ hoặc mod.

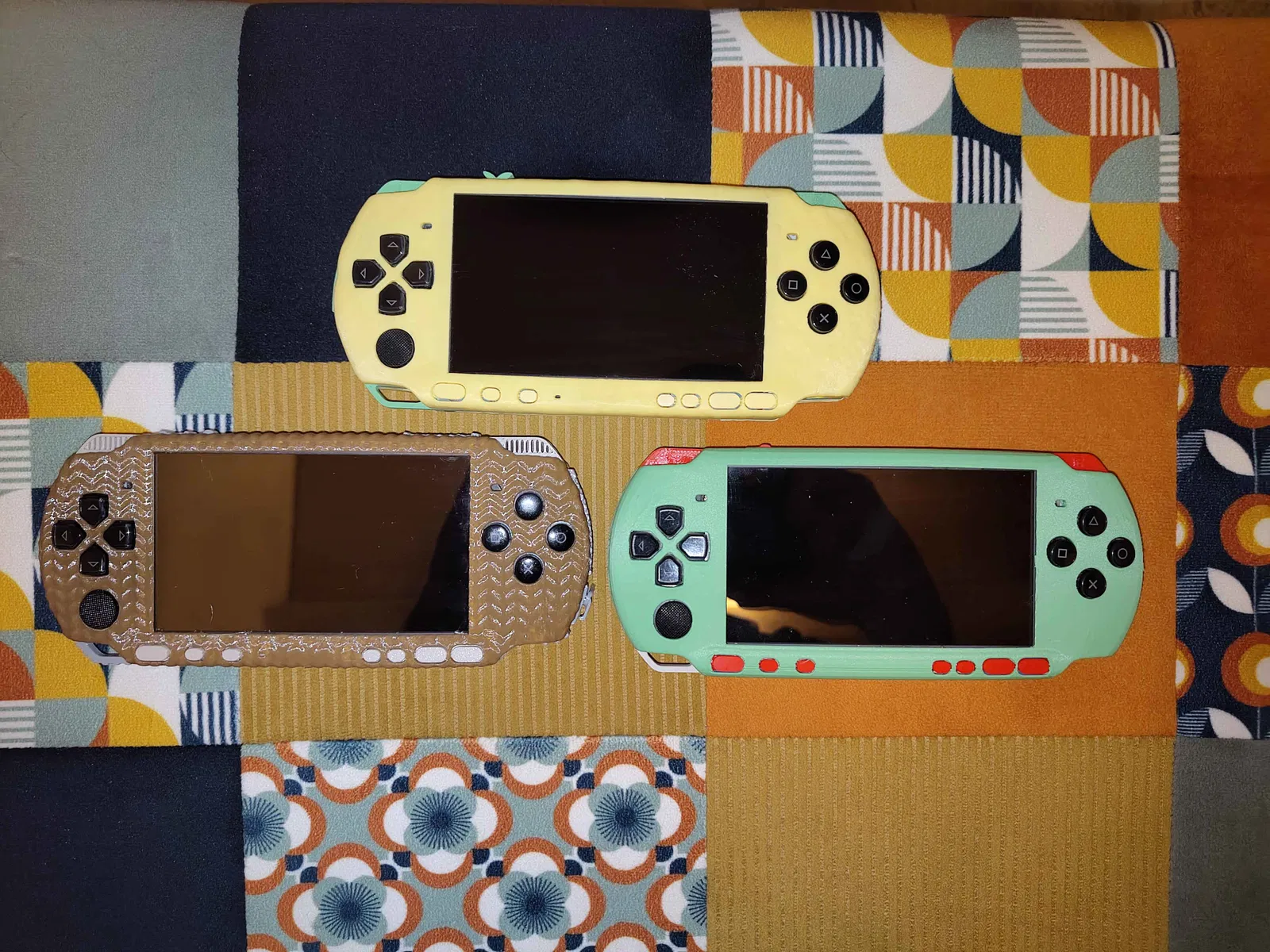

Các style hiện đang có

Styles

Description

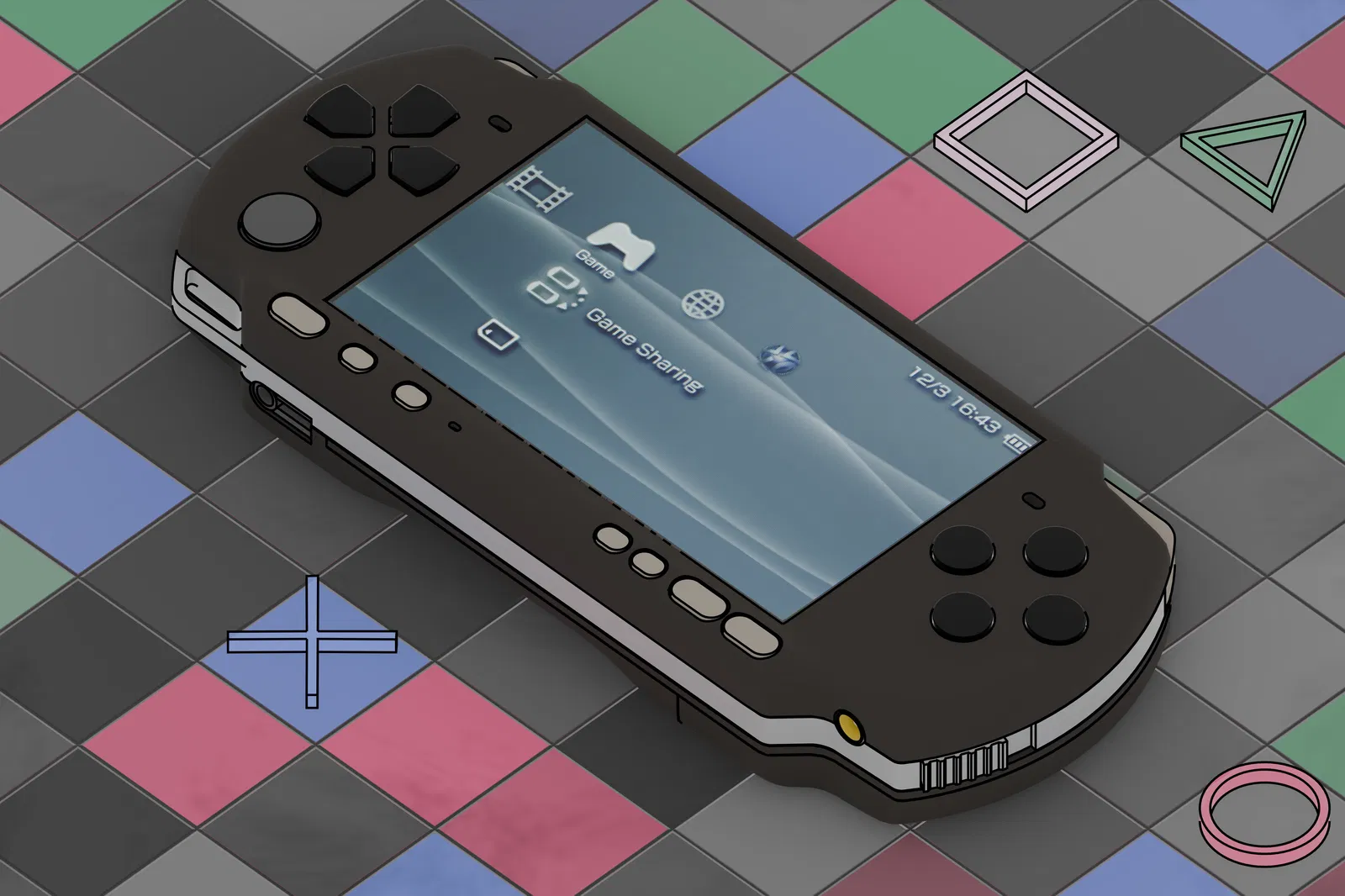

Default

Thiết kế vỏ mặc định.

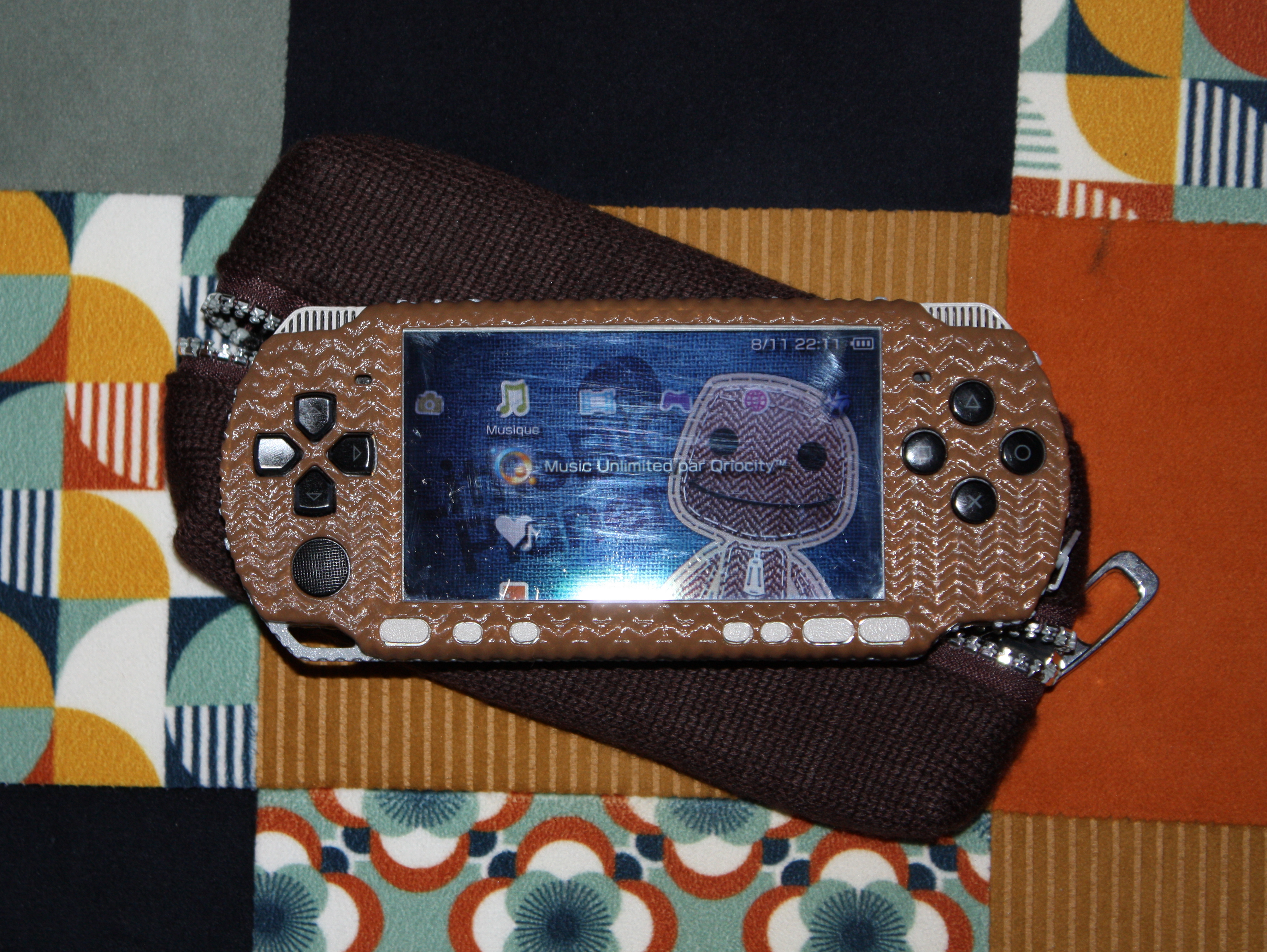

Sackboy / LittleBigPlanet

PSP theo phong cách Sackboy với cò (triggers) làm kiểu “cardboard” + công tắc On/Off dạng zipper

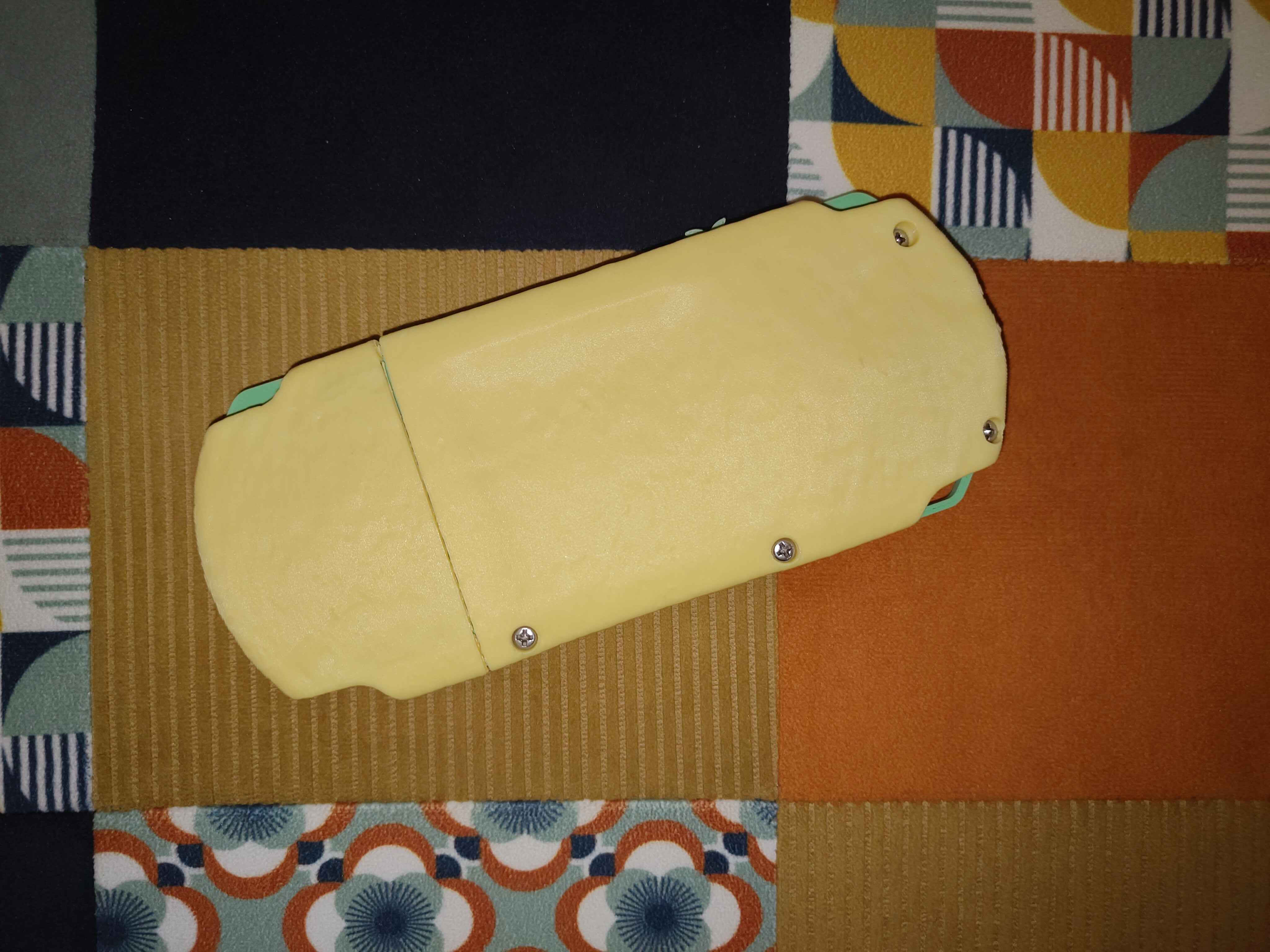

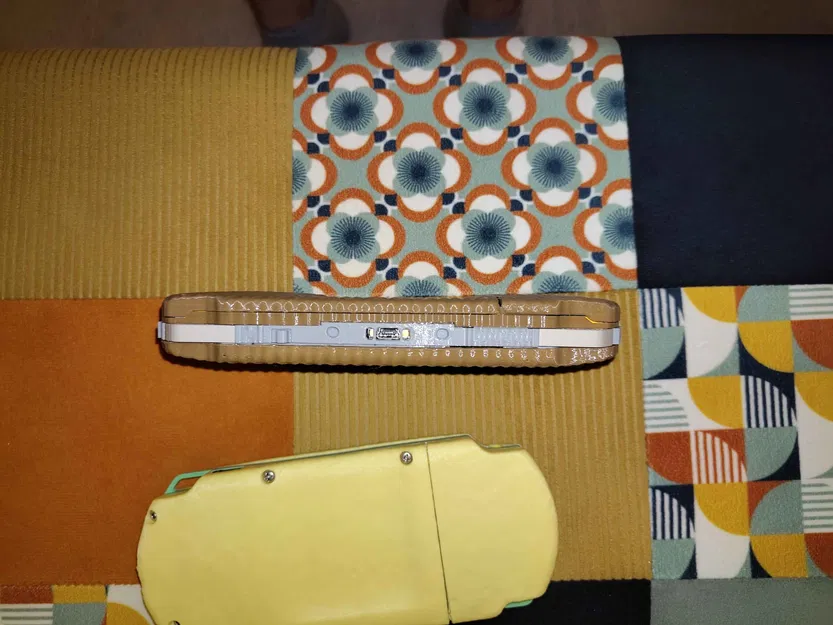

Lemon

Khát hả? Lemon lemon lemon

Một số thư mục của các style khác có thể ít file hơn style khác, vì chúng là các phần thay thế trực tiếp cho những bộ phận của style mặc định.

Mình sẽ thêm các style khác. Nếu bạn có làm style custom, cứ nhắn mình để mình gắn link file in của bạn vào bảng style!

Tính năng

• Hỗ trợ pin “Fat” – Có chừa chỗ cho pin PSP 1000 lớn hơn (nghĩa là pin Slim gần như không được hỗ trợ)

• Thiết kế thân thiện cho mod – Phía lưng có thêm không gian cho các chỉnh sửa (quạt, heatsink, v.v.).

• Tương thích với PSP 2000 & 3000.

Bạn sẽ in những gì

• Bộ vỏ đầy đủ (nửa trước & nửa sau)

• Khung chassis bên trong & bên ngoài

• Tất cả nút & công tắc (media, Wi-Fi, power, các nút mặt trước, triggers)

• Nắp thẻ nhớ (Memory Card) & chốt

Dụng cụ cần có

• Máy in 3D in được kích thước tối thiểu 180mm x 180mm x 180mm.

• Tua vít phù hợp với cỡ ốc sử dụng (M3, ốc PSP màu đen loại nhỏ).

Vật liệu để lắp ráp

Type

Components

Additional Information

Quantity (Recommended)

Plastic

PLA hoặc tốt hơn

Để in toàn bộ chi tiết

~200g

Screws

Self-Tapping M3x4mm

2x

Screws

Self-Tapping M3x6mm

2x

Screws

Self-Tapping M3x14mm

5x

Screen

Front glass panel

Hoặc nhựa cũng có thể dùng được

1x

PSP Parts

Metal threads

Loại dùng để bắt phụ kiện ở phía trên

2x

PSP Parts

Small black screws

Loại giữ cổng sạc, joystick và nút nguồn

3x

PSP Parts

The electronics

Tất cả trừ UMD

1x

PSP Parts

Arrow buttons

1x

PSP Parts

Main buttons

1x

PSP Parts

Arrows conductive pad

1x

Miếng pad nút bên phải có thể cần chỉnh sửa nếu lắp không khít

Nếu bạn đã có sẵn một ít ốc M3x14mm hoặc dài hơn thì có thể thử cắt xuống các kích cỡ còn lại.

In 3D

In thì dễ, cái khó là hậu xử lý (post-processing) phần face plate. Cẩn thận đừng làm gãy khi gỡ nhựa dư; theo kinh nghiệm của mình, PLA nhám (matte) hay bị gãy ở các góc khu vực màn hình nhiều lần.

Ngoài ra còn có tấm nút media cho PSP 3000 cực kỳ mong manh. Mình in và lắp được vào PSP nhưng đã làm bể 3–5 cái trước khi gắn mic. Mình sẽ tìm phương án khác để làm phần này.

Lắp ráp

Hướng dẫn build này chủ yếu dành cho PSP 2000, kèm ghi chú thêm cho PSP 3000 (có vài khác biệt nhỏ). Khi bạn in xong tất cả chi tiết (như liệt kê ở trên), bạn có thể bắt đầu lắp.

Góc nhìn sẽ thay đổi theo từng lúc, nên nhớ sơ các chi tiết một chút để khỏi bị rối.

Bước 1 - Lắp nút Wi-Fi

•  Đặt nút Wi-Fi lên shell chassis

Bước 2 - Gắn shell chassis vào khung

• Ấn shell chassis xuống vào frame (rim

Bước 3 - Khóa shell chassis với frame

• Đảm bảo shell chassis nằm phẳng/khít với frame, có 5 điểm sẽ “cài” vào đúng vị trí.

• 🔵🔵 Có thể cần dùng hơi nhiều lực để các ngàm vào được, cẩn thận đừng bẻ gãy chi tiết.

Bước 4 - Triggers, cửa, nút nguồn & ren gắn phụ kiện

• Ấn các chi tiết sau lên chassis

• 🔵🔵 Chỉ có nắp thẻ nhớ và phần ren phụ kiện là giữ được tại chỗ, mấy món còn lại có thể rớt. Mình khuyên lật mặt lưng của frame lên trên để chúng khỏi rớt; bước sau cũng sẽ cần như vậy

Bước 5 - Đặt mặt lưng

• Đặt backface lên frame và sau đó bắt ốc từ phía còn lại.

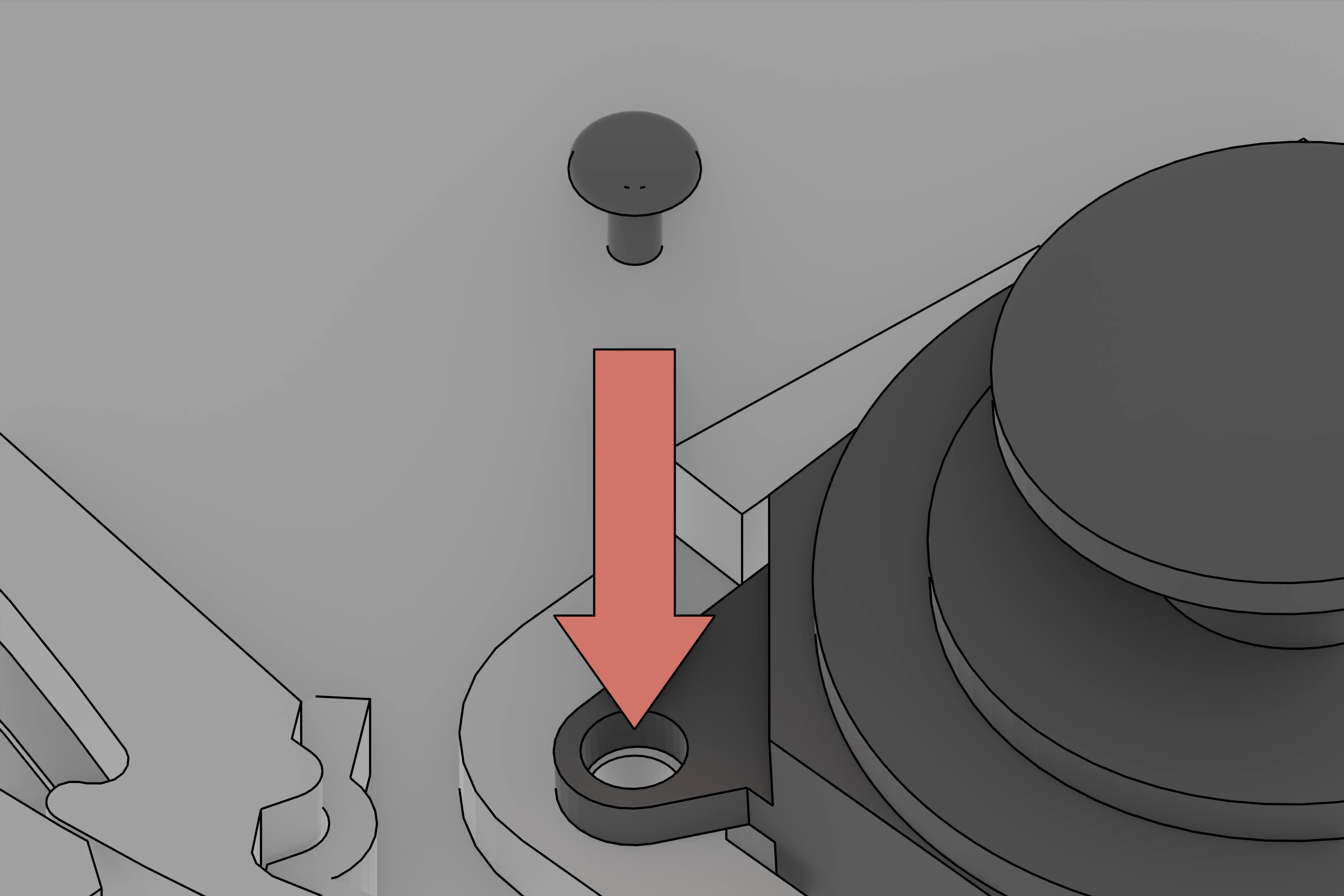

Bước 6 - Lắp joystick

• Đặt joystick lên chassis và bắt ốc cố định

• 🔵🔵 Dành cho PSP 3000

  Mình khuyên cắm cáp joystick vào motherboard và đặt toàn bộ lên frame ở bước kế tiếp.

Bước 7 - Lắp motherboard + module audio

• Đưa motherboard và module sound/video của PSP vào vỏ. Chúng lắp vừa nhưng có thể hơi khó để đặt đúng; nhớ đảm bảo nút Wi-Fi thẳng hàng với motherboard.

• 🔵🔵 Dành cho PSP 3000

  Phần này sẽ dễ hơn PSP 2000 vì module sound/video được hàn lên motherboard; khi ấn xuống bạn sẽ làm khung hơi bị uốn một chút.

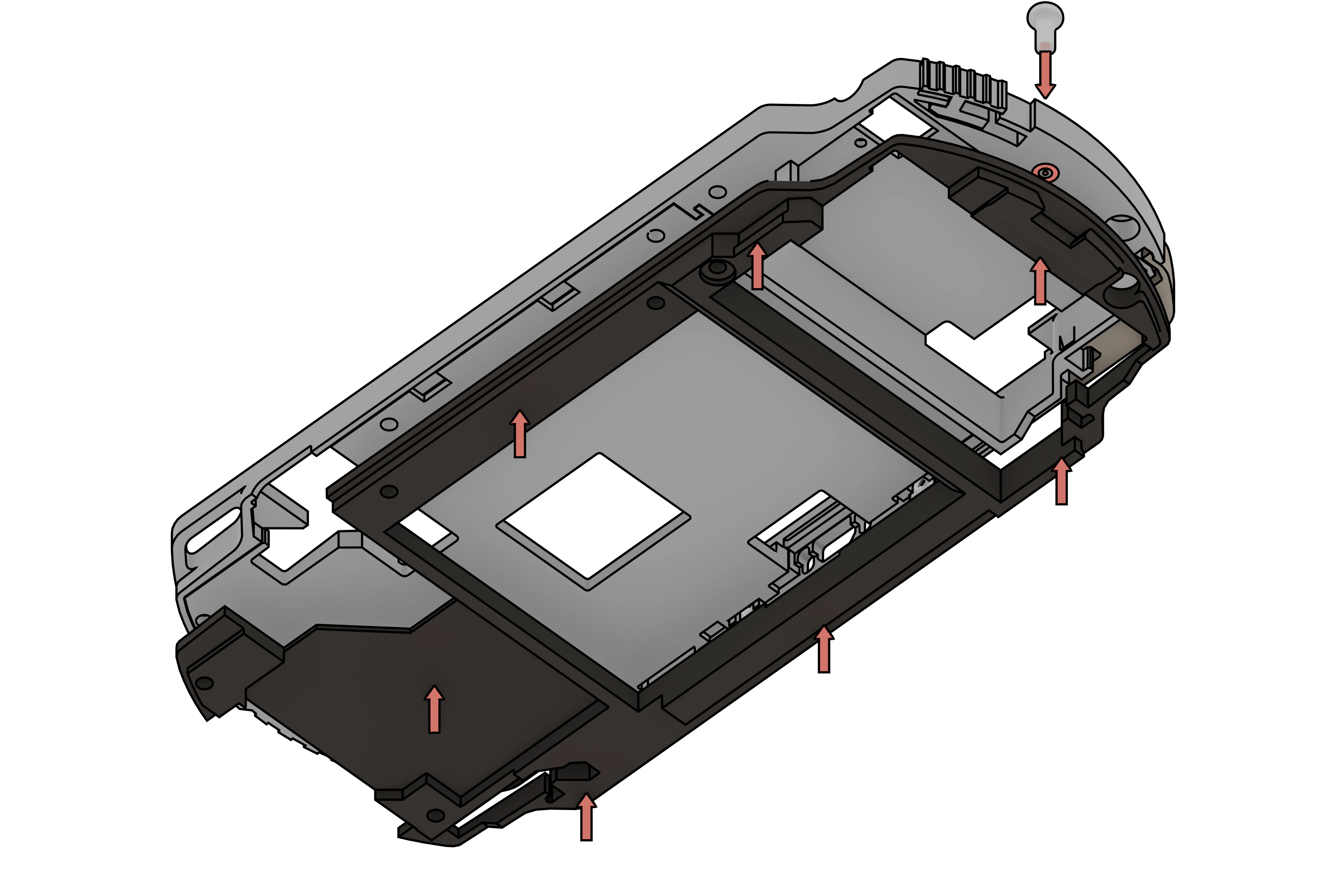

Bước 8 - Nắp che mặt lưng

• Trượt nắp lưng vào đúng vị trí. Như bạn thấy, miếng này sẽ vào hơi xéo vì có chi tiết cản đường; chỉ sau khi trượt xong mới ấn bên còn lại vào khít được.

Bước 9 - Anten Wi-Fi

• Dán keo anten Wi-Fi vào đúng vị trí.

• 🔵🔵 Dây có thể không được thể hiện ở đây, nhưng bạn có thể cắm vào motherboard từ bây giờ.

Bước 10 - Loa

• Đặt loa vào các vị trí sau

• 🔵🔵 Không cần dán keo, chỉ cần ấn vào. Đảm bảo các chân tiếp xúc hơi hướng ra ngoài để tiếp xúc với motherboard, và chúng nằm phẳng chứ không bị nghiêng.

• 🔵🔵 Tip: Đưa cạnh hình vuông vào trước với góc hơi nghiêng, rồi ấn cạnh còn lại vào.

Bước 11 - Miếng pad nút bên trái

• Đặt miếng pad nút bên trái (pad cụm phím điều hướng) lên miếng bên trái. Bạn có thể dán keo từ bây giờ.

• 🔵🔵 Các bước sau bạn không cần dán nút trigger vào frame, chúng sẽ tự nằm yên ở đó

Bước 12 - Các mảnh mặt trước + cổng sạc

• Đặt cụm power/charging port vào đúng vị trí và đi dây

• Đặt các mảnh lên trên frame

• Bắt 2 con ốc M3x4mm ở phần trên của frame, đừng siết quá chặt.

• 🔵🔵 Đẩy phần nút trigger của màng (membrane) bên trái vào giữa frame và trigger, không cần dán keo.

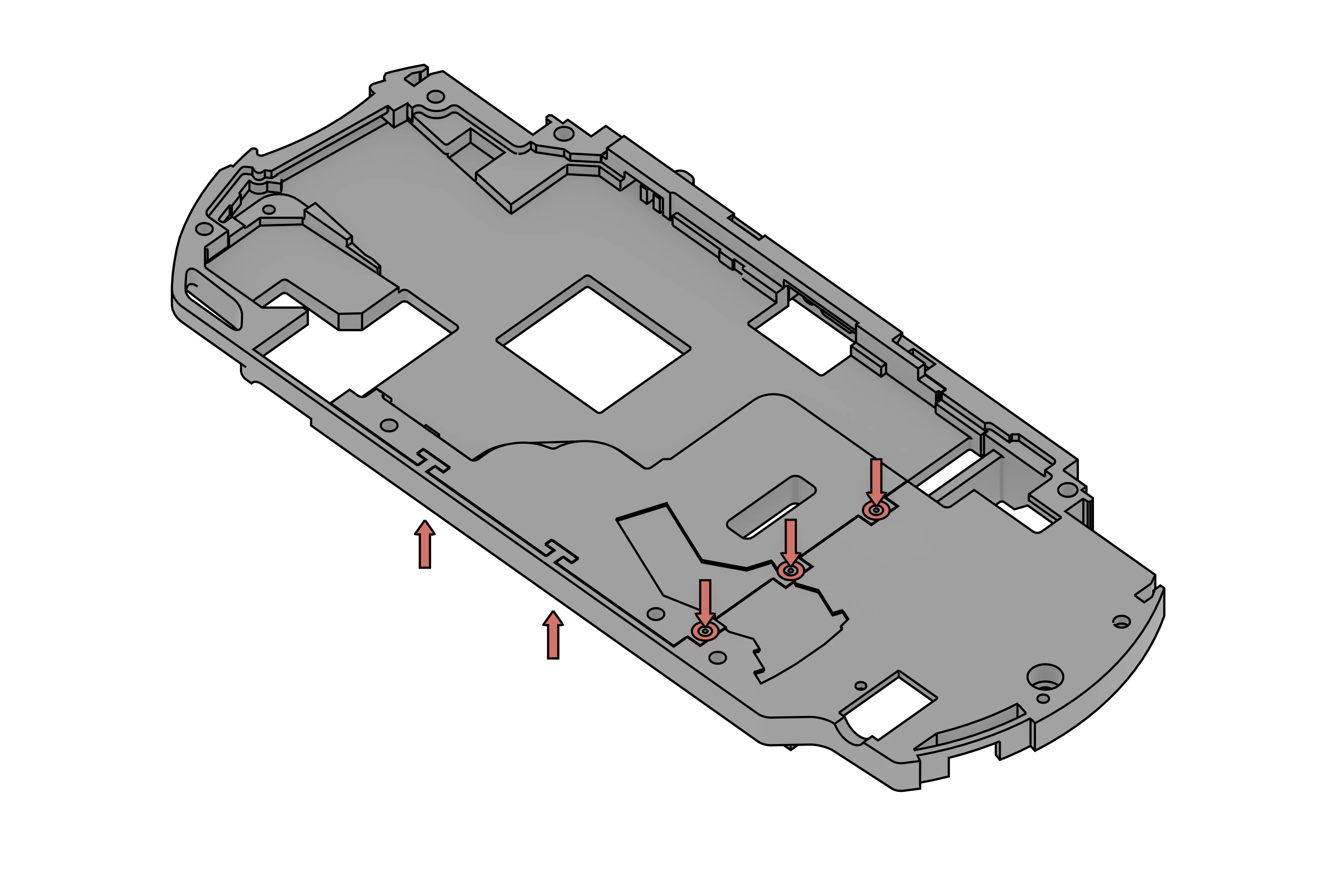

Bước 13 - Ốc

• Bắt 3 con ốc M3x14mm từ nắp lưng vào frame

• Bắt cổng sạc bằng một con ốc PSP đen loại nhỏ.

Bước 14 - Công tắc On/Off

• Đặt màng (membrane) bên phải vào đúng vị trí.

• Đặt công tắc nguồn vào đúng chỗ, đảm bảo nó thẳng hàng với nút in.

• 🔵🔵 Đẩy phần nút trigger của màng (membrane) bên phải vào giữa frame và trigger, không cần dán keo.

• 🔵🔵 Sau khi bắt ốc xong bạn có thể test để xem loa, jack audio, cổng sạc, v.v. hoạt động không.

Bước 15 - Nút media

• Dán ribbon của nút media lên tấm plate nút media đã in.

• 🔵🔵 Dành cho PSP 3000

  Nếu bạn THẬT SỰ THẬT SỰ muốn thêm cái m

Bước 16 - Lắp màn hình + cụm nút media

• Cắm nút media

• Cắm màn hình và đặt vào đúng vị trí

• Cố định plate nút media bằng cách gài nó vào các lỗ chữ nhật nhỏ ở mỗi bên màn hình.

Bước 17 - Face plate

• Dán các nút media đã in lên face plate, chỉ dán những phần nằm ở giữa khung (từ vị trí các mũi tên chỉ).

• Đặt cụm phím điều hướng lên face plate.

• 🔵🔵 Bạn cũng có thể hàn cái

Bước 18 - Mặt kính màn hình

• Ở phần này bạn có 2 lựa chọn:

  • Dán kính hoặc tấm nhựa màn hình lên face plate

  • Hoặc chỉ đặt nó lên trên màn hình

• Mình khuyên dán nó vào face plate.

Bước 19 - Lắp face plate

• Đưa phần đáy của face plate vào frame

• Ấn phần trên xuống ở vị trí được đánh dấu.

Bước 20 - Các ốc cuối

• Bắt ốc cố định face plate từ phía sau.

Bước 21 - Nắp pin

• Gắn nắp pin. (đúng rồi, bạn có thể lắp pin)
