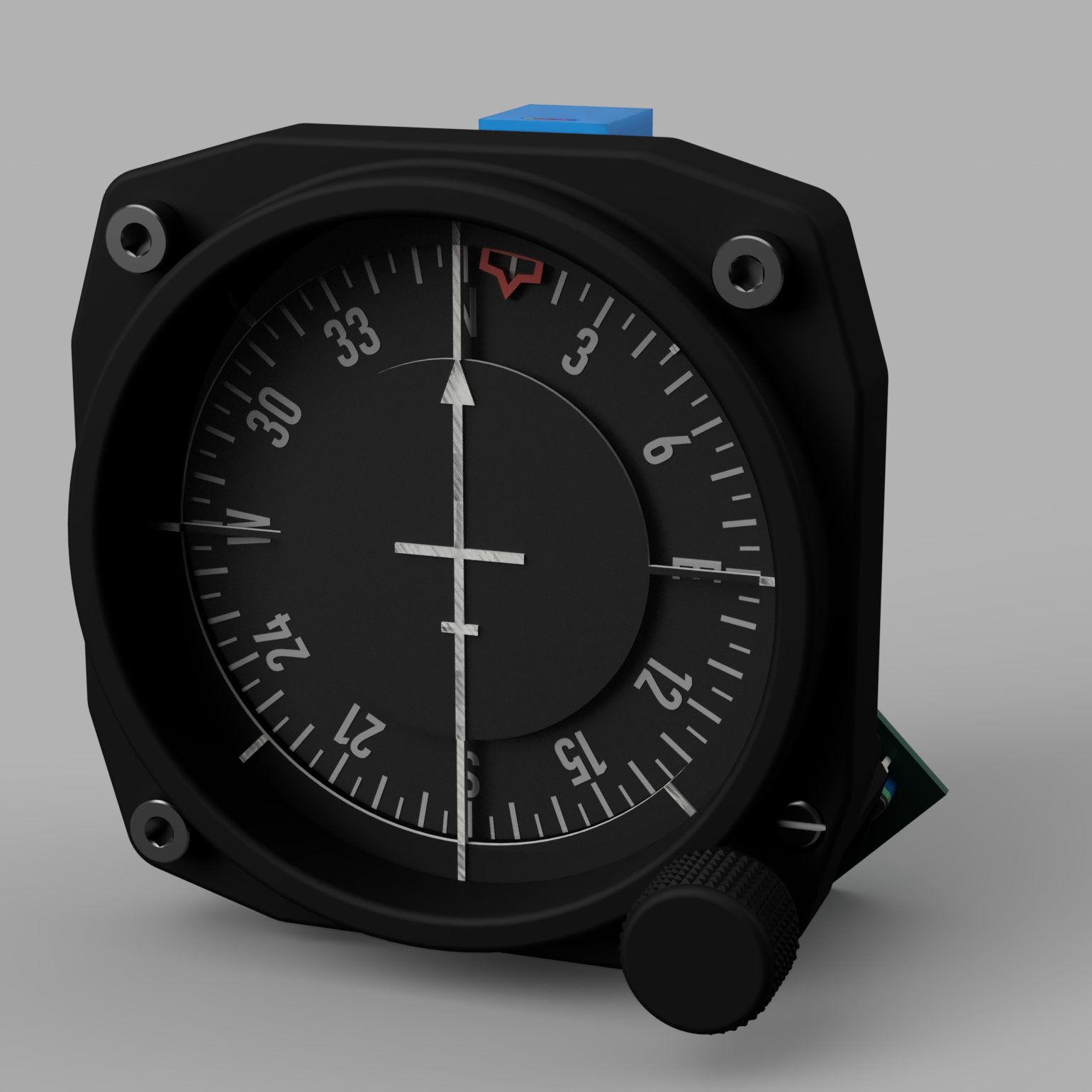

Gyro Compass (Heading Indicator) cho Flight Simulation – in 3D

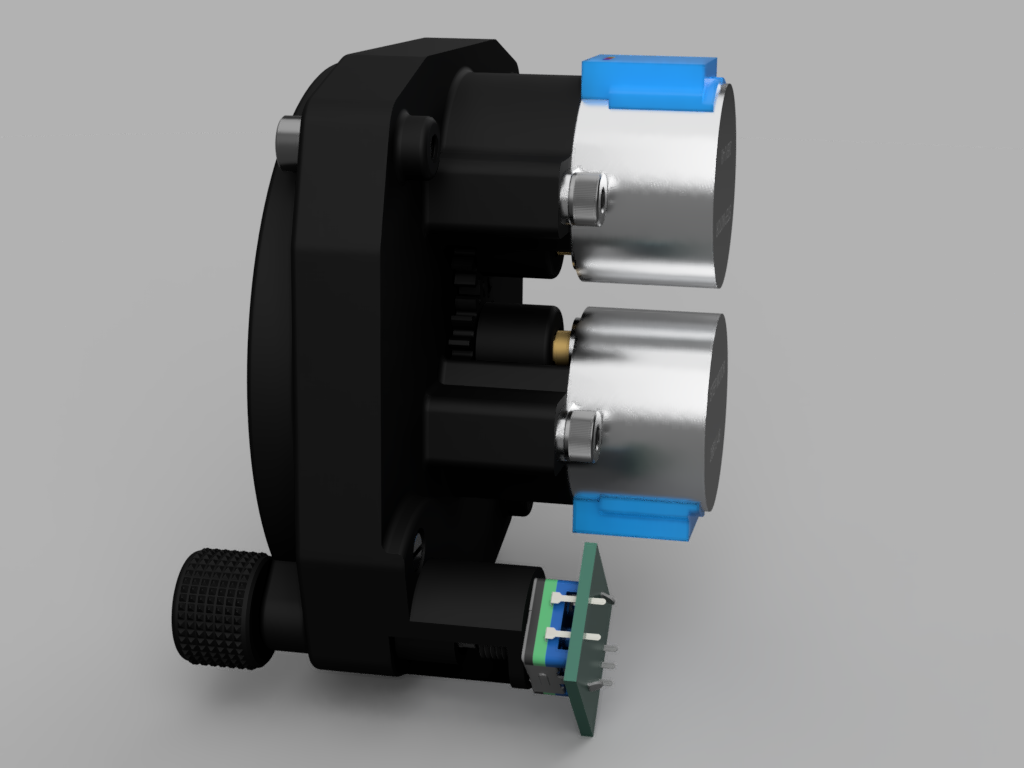

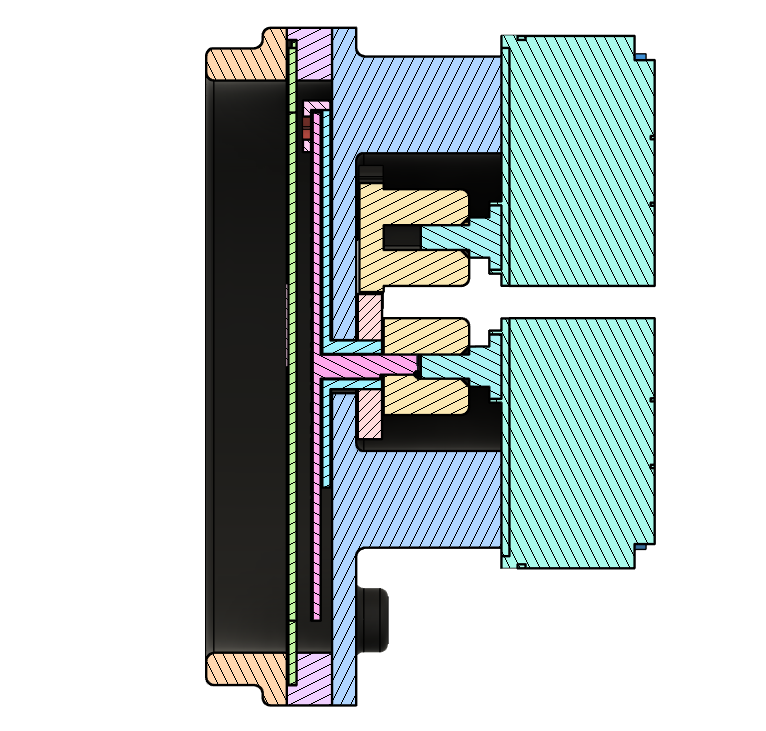

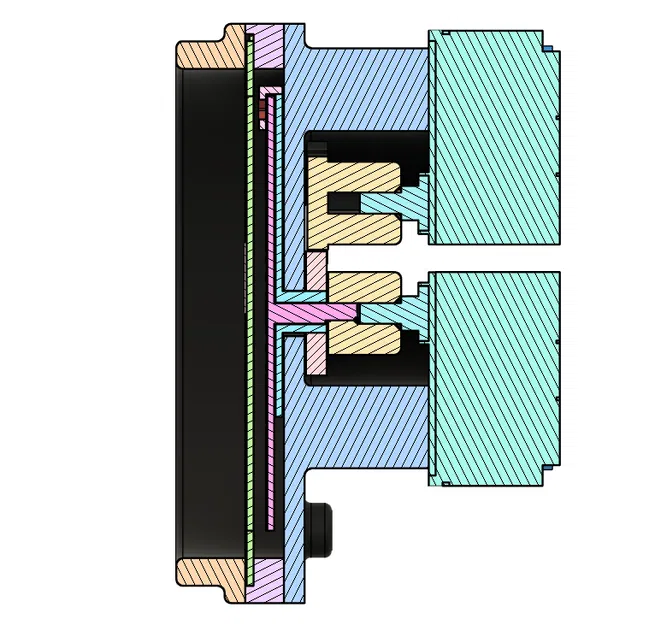

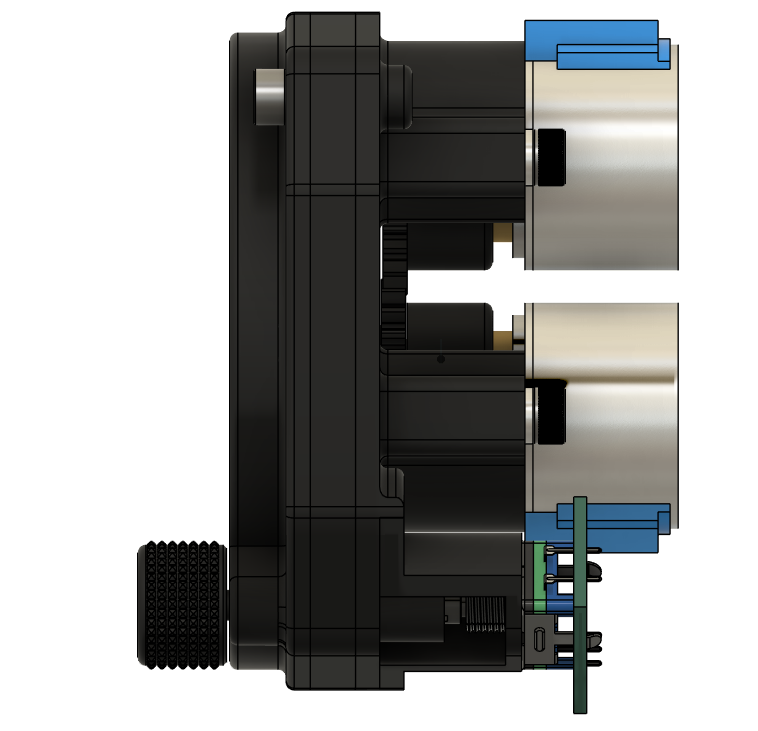

Bộ Flight Simulation Sixpack của mình ngày càng đông thành viên: một Gyro Compass in 3D hoàn toàn. Cơ cấu chuyển động dùng 2 stepper motor loại tiêu chuẩn, tương tự như Altimeter, và thêm một encoder để chỉnh Heading Bug.

CẬP NHẬT 2024-12-21: Đã thêm file nguồn Fusion 360

Heading Bug được điều khiển từ simulator để đảm bảo đồng bộ. Nhớ dán bug thật cẩn thận vào kim chỉ thị.

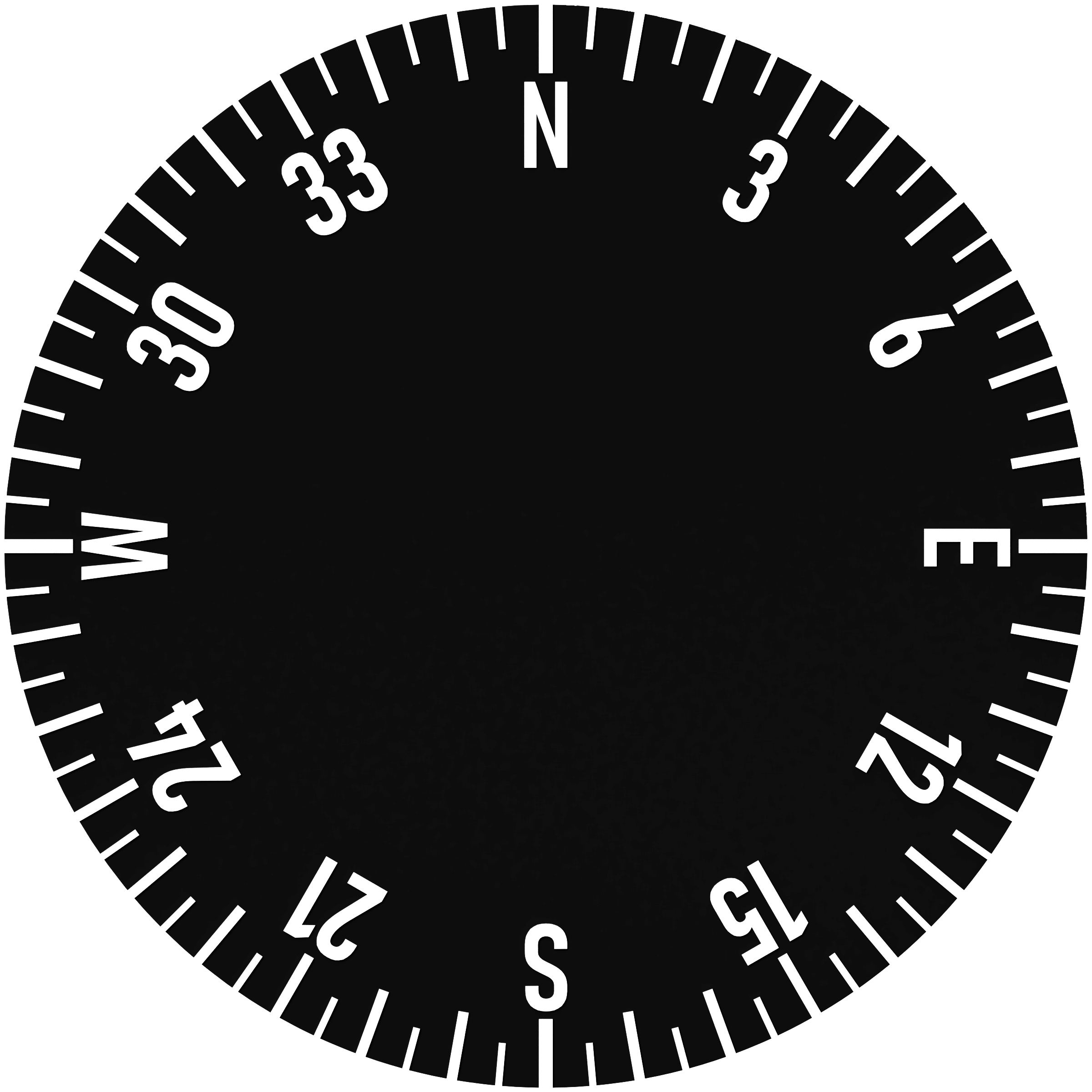

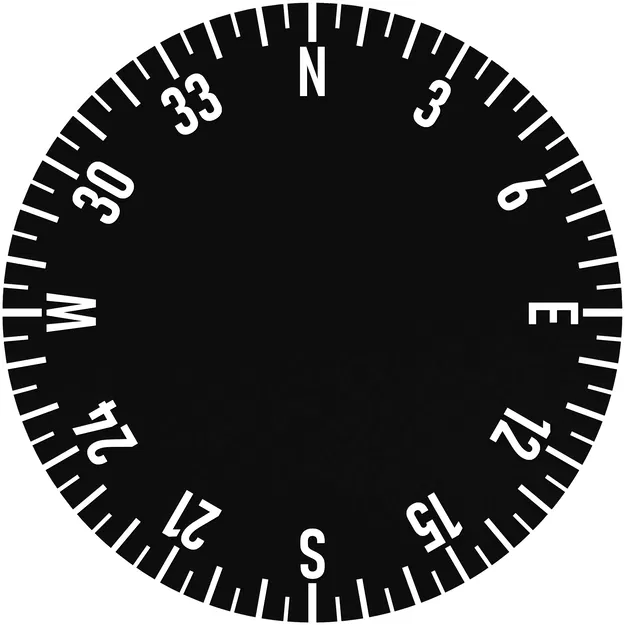

In đĩa mũi tên (arrow disc) với đổi màu sang trắng cho lớp trên cùng 0.4mm, hoặc sơn cho kỹ.

Trong model có kèm một spacer frame đã chỉnh sửa để giữ arrow disc. Gắn phần “nose” vào đúng rãnh (notch) ở phía sau.

Vật tư cần có:
4 vít M3x6
4 vít M4x10
3 vít M4x20
2 stepper 28BYJ-48 kèm mạch driver
1 encoder EC11 (15mm Plum)

Phần mềm cho X-Plane 12 dùng cho trọn bộ Sixpack có trên GitHub: MartinRusk/Sixpack (github.com)

Xem thêm các đồng hồ bay khác của mình:

Altimeter for Flight Simulation
Airspeed Indicator for Flight Simulation
Variometer for Flight Simulation
Attitude Indicator for Flight Simulation

và

Modular Cockpit Panel for Flight Simulation

để tích hợp mọi thứ mà không cần phải làm đồ gỗ.

Bạn cũng ghé FlightSimMaker Discord nha!

Nhớ theo dõi, sắp tới mình còn ra thêm nhiều instrument nữa!
