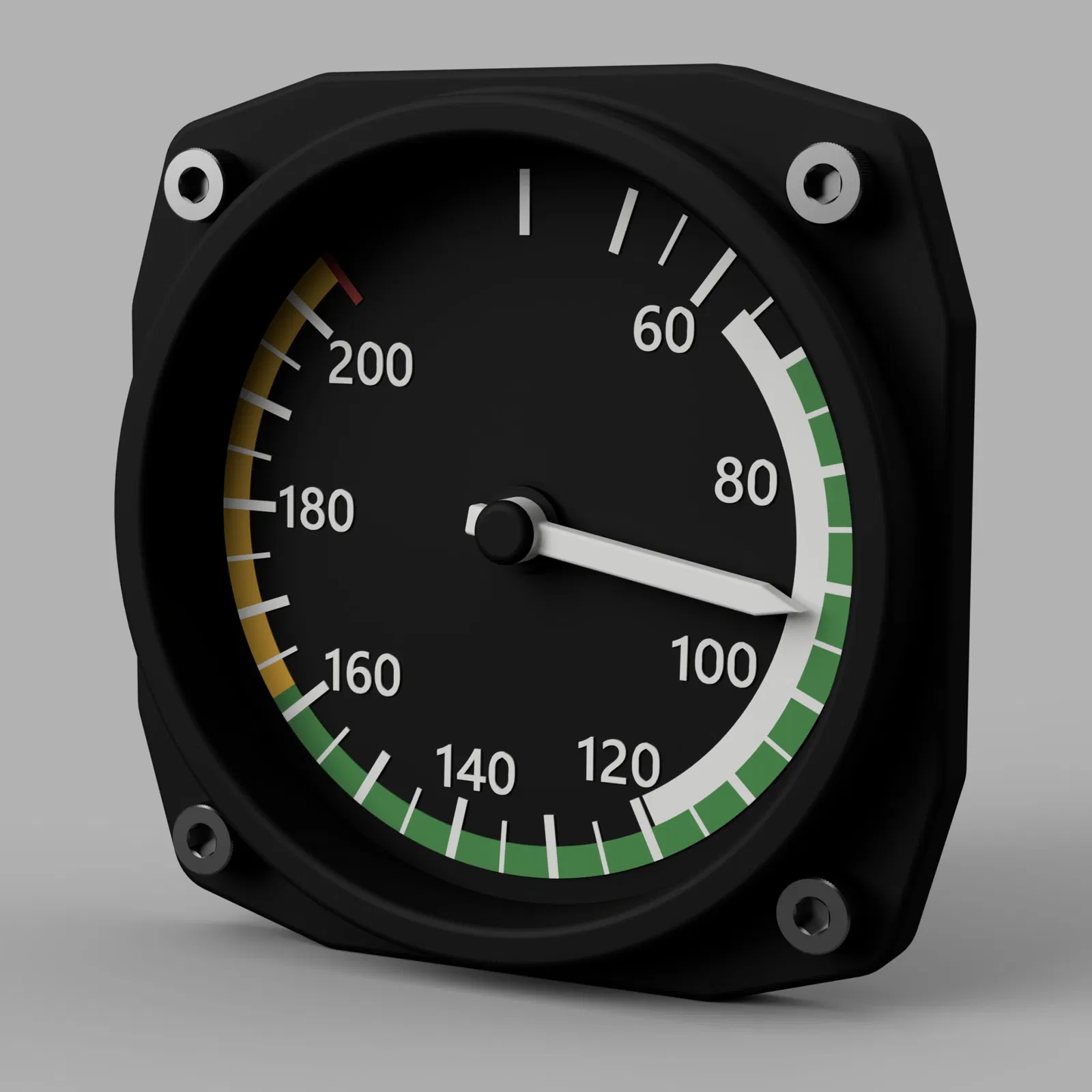

Đồng hồ tốc độ cho Giả lập bay

Cái này làm cực kỳ dễ luôn nha, là Đồng hồ tốc độ cho giả lập bay. Có hai phiên bản lận: một là xài servo SG-90 nhỏ, hai là xài motor bước 28BYJ-48 (cái này tui khuyên dùng nha).

CẬP NHẬT 2024-12-21: Đã thêm file nguồn Fusion 360

Nguyên liệu cần có: 4 con ốc M4x20 1 servo SG-90 (kèm ốc) HOẶC 1 motor bước 28BYJ-48 kèm bảng điều khiển SMD 2 con ốc M4x10

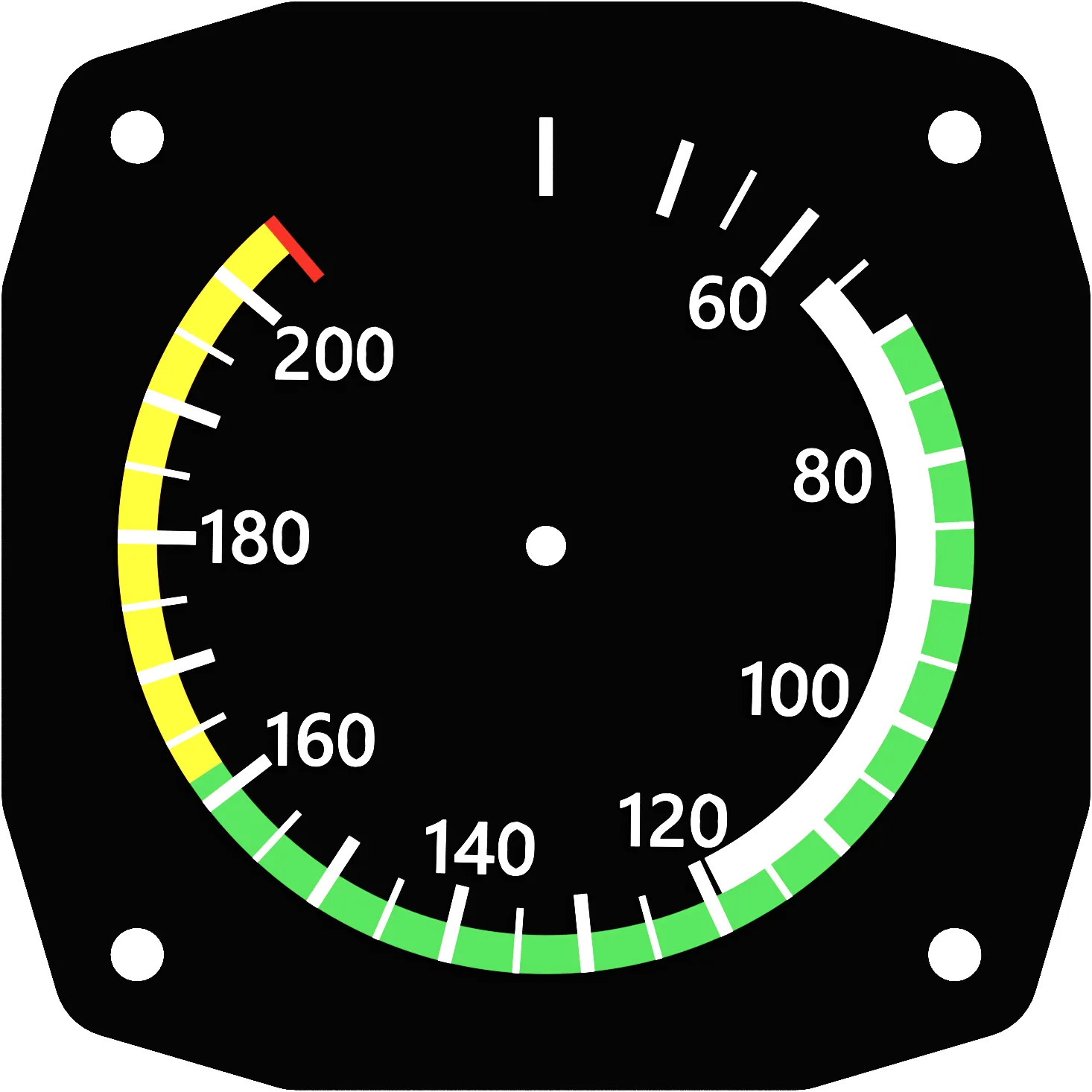

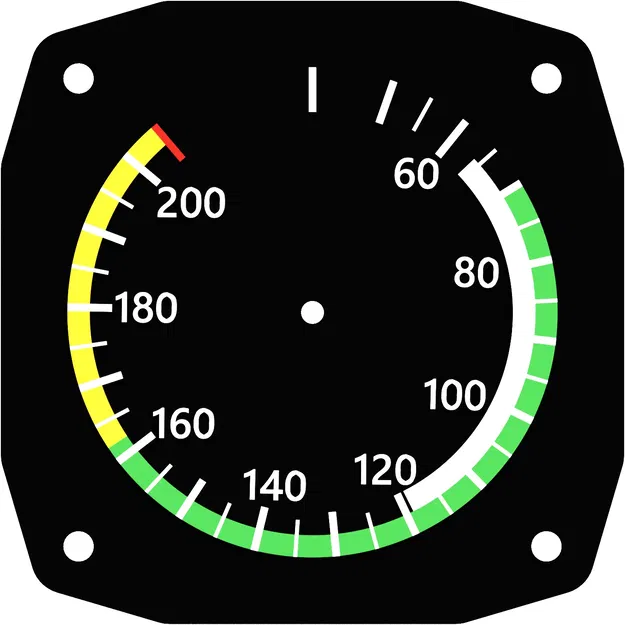

Cái bảng điều khiển motor bước có thể gài vô mặt sau của đế nha. Còn cái mặt đồng hồ á, bạn in file pdf hoặc png ra, kích cỡ 84x84mm là được.

Mấy cái vòng màu trên mặt số là tui làm cho cái Aerobask DA-62 đó, bạn thích thì cứ chỉnh sửa theo ý mình nha.

Do cái này thiết kế rất đa năng nên bạn có thể dùng cho bất kỳ loại đồng hồ kim đơn nào khác. Cứ thiết kế cái mặt đồng hồ bạn thích rồi chia sẻ ở đây làm bản remix nha!

Phiên bản Motor Bước: Phần mềm cho X-Plane 12 để xài chung với bộ Sixpack đầy đủ có trên Github rồi nè: MartinRusk/Sixpack (github.com)

Phiên bản Servo: Phần mềm cho X-Plane 12 với cả thiết kế PCB đều có trên GitHub trong dự án Đồng hồ chỉ độ cao của tui: MartinRusk/Attitude-Indicator (github.com)

Dùng với MobiFlight cũng được cho MSFS luôn, bạn xem tài liệu của MobiFlight nha. Có người báo là bản servo xài với MobiFlight chưa ngon lắm, nên bạn cứ qua bản motor bước cho chắc ăn nha.

Xem thêm mấy cái Đồng hồ bay khác của tui nè:

Variometer for Flight Simulation

và cái

của tui để ráp mọi thứ lại mà không cần phải đụng tới gỗ nha.

Qua Discord của FlightSimMaker chơi nha!

Có thể kết hợp thêm với cái của tui để nhìn cho giống thật nha.

Cứ chờ xem tui làm thêm mấy cái đồng hồ nữa nha!

Lưu ý: Tùy vào loại servo bạn xài và tốc độ tối đa bạn muốn hiển thị, bạn có thể cân nhắc dùng cặp bánh răng 21/11 từ thiết kế Variometer để có góc quay lớn hơn thay vì cặp 20/12 có sẵn ở đây nha. Cái bản mẫu của tui thì đạt được 175kts với cặp bánh răng 20/12 đó.
