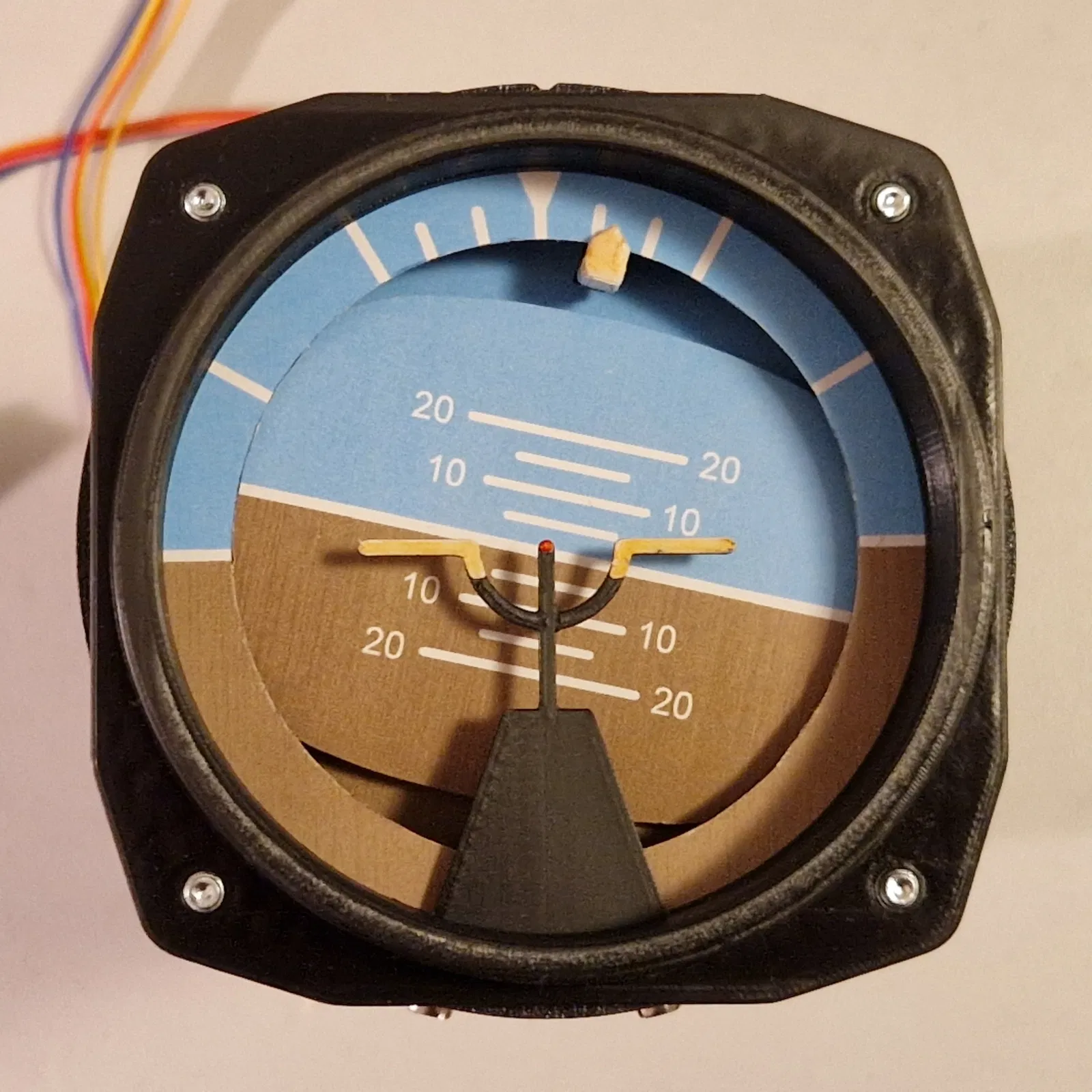

Chỉ Báo Góc Nghiêng (Attitude Indicator) Cho Flight Simulation

Đây là phiên bản chỉnh sửa nhẹ của mẫu Attitude Indicator gốc của ZockZock.

Nó cung cấp một khung viền được thiết kế mới (dưới dạng pdf) và một chỉ báo được tạo hình để in hai màu (trắng trên nền đen). Thiết kế và bảng màu gợi nhớ đến các chỉ báo gốc, ví dụ như được sử dụng trong máy bay Diamond Aircraft.

Xem thêm các Nhạc Cụ Chuyến Bay khác của tôi: Altimeter for Flight Simulation

Airspeed Indicator for Flight Simulation Variometer for Flight Simulation

và Modular Cockpit Panel for Flight Simulation của tôi để tích hợp mọi thứ mà không cần đến việc chế biến gỗ.

Xin ghé thăm FlightSimMaker Discord!

Mặt kính phía trước có thể được gắn vào giữa Khung Viền và Vòng Đệm, Khung Đệm Riêng như các nhạc cụ khác của tôi không cần dùng đến ở đây.

Để lắp ráp bạn cần:

2x động cơ bước 28BYJ-48 + ULN2003 Driver (hoặc tương tự) 4x vít M4x15 kèm đai ốc cho khung viền phía trước 4x vít M4x10 kèm đai ốc cho động cơ bước 1x vít M3x10 kèm vòng đệm để gắn Vertical Indicator vào Rotor (vặn vít từ bên trong) 4x vít M3x6 để gắn Rotor vào Background 4x vít M2,5x5 để gắn Carrier Front vào Carrier Back Giấy ảnh A4 để in khung viền 1x Arduino Mega 2560 hoặc Pro Micro

In tất cả các bộ phận như được sắp xếp trong các tệp 3mf.

Bearing phải được dán vào Background cùng với Horizontal Indicator và Needle.

Adapter cần được in hai lần và dùng cho trục động cơ bước.

In Bezel.pdf trên giấy ảnh và cắt cẩn thận. Dán tương ứng vào Background, Vertical Indicator và Carrier Front.

Phần mềm cho X-Plane 12 có sẵn trên GitHub: MartinRusk/Sixpack (github.com)

Để cấu hình MSFS, vui lòng tham khảo Tài liệu Mobiflight.

Mẫu này bị giới hạn về chuyển động nghiêng. Nếu bạn muốn xoay 360°, hãy xem thiết kế thay thế của ZockZock: Full 360° Attitude Indicator for Flight Simulator
