Altimeter Cho Mô Phỏng Bay

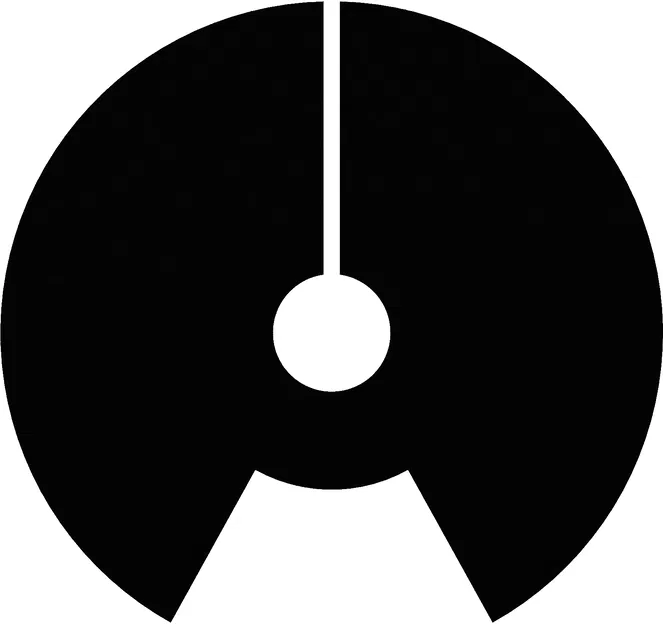

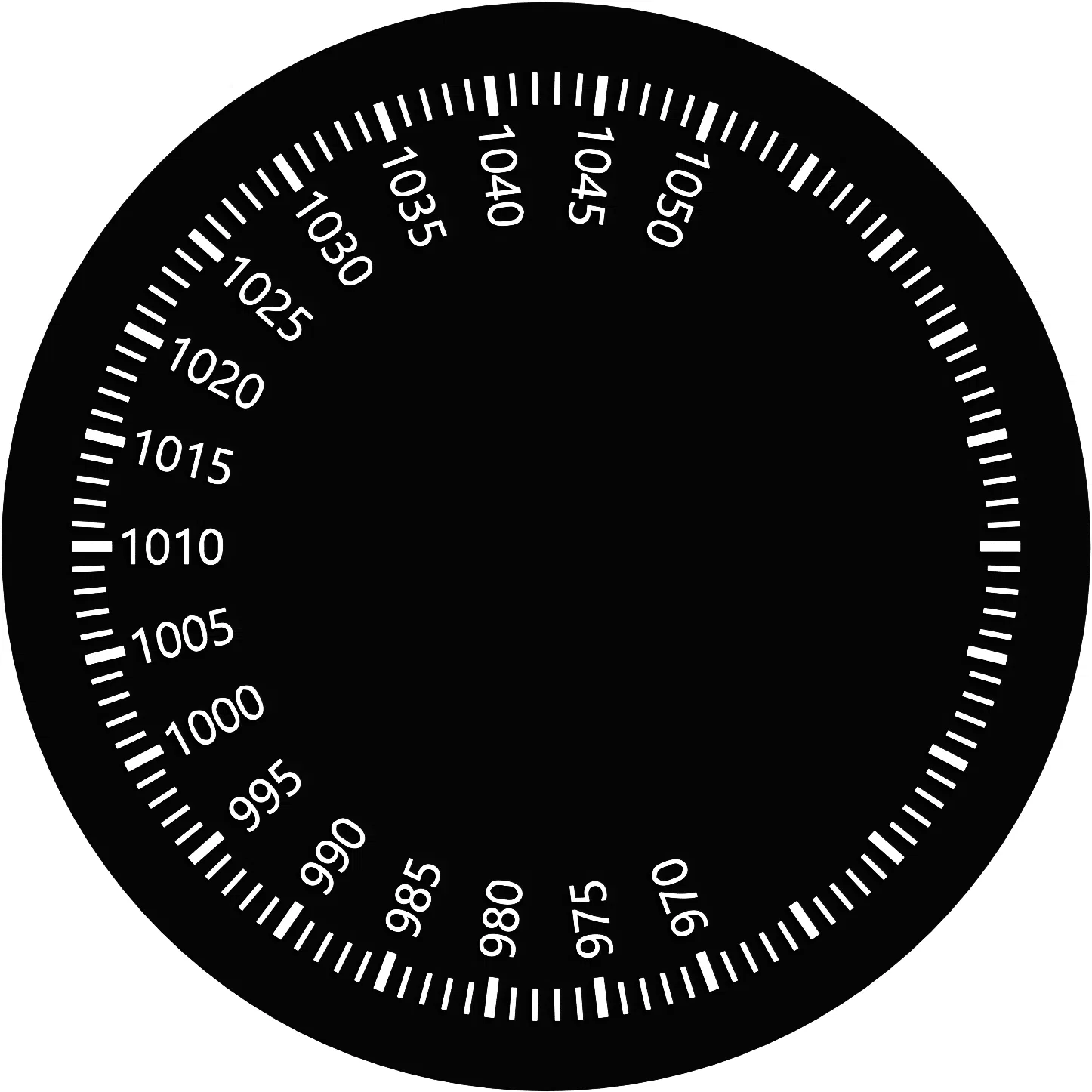

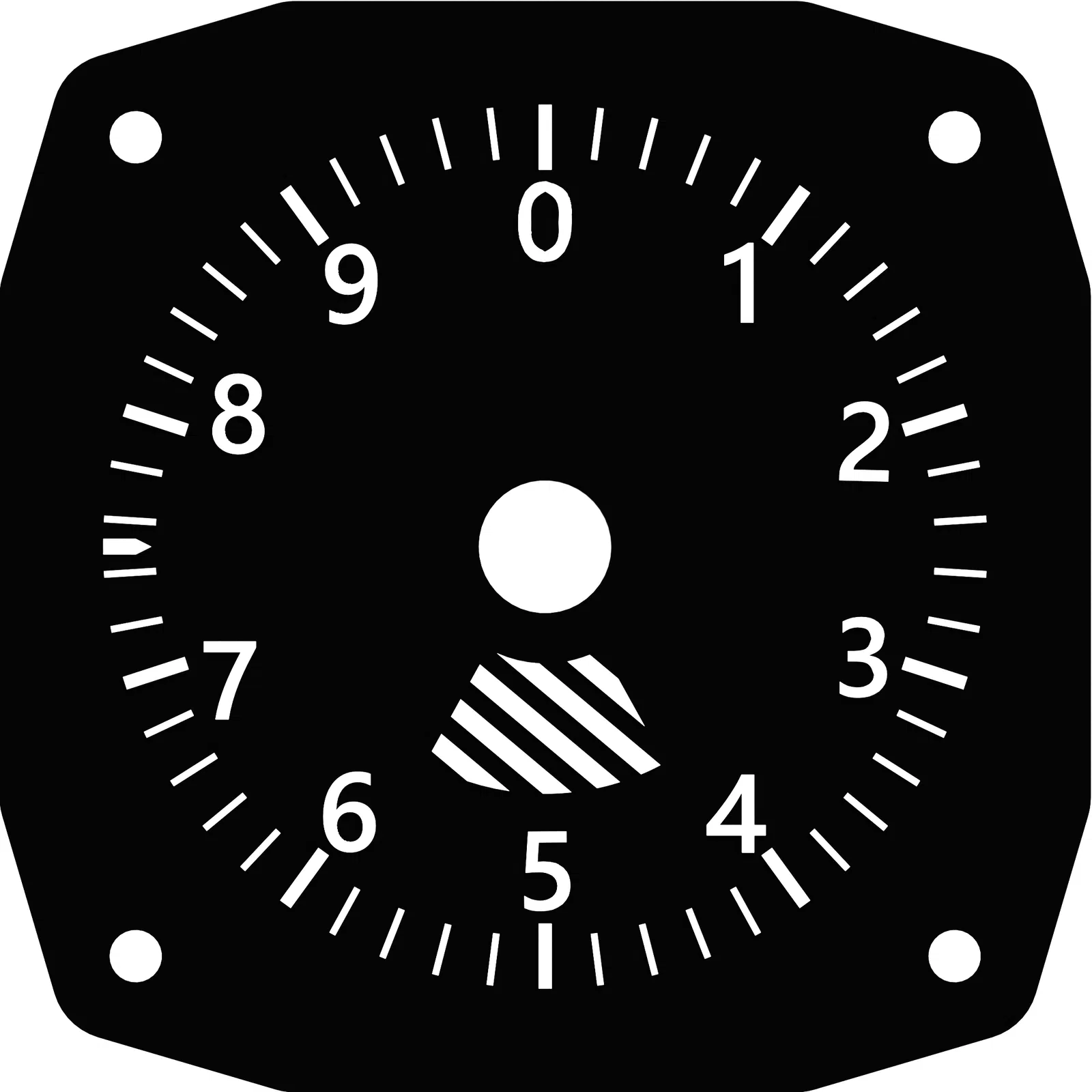

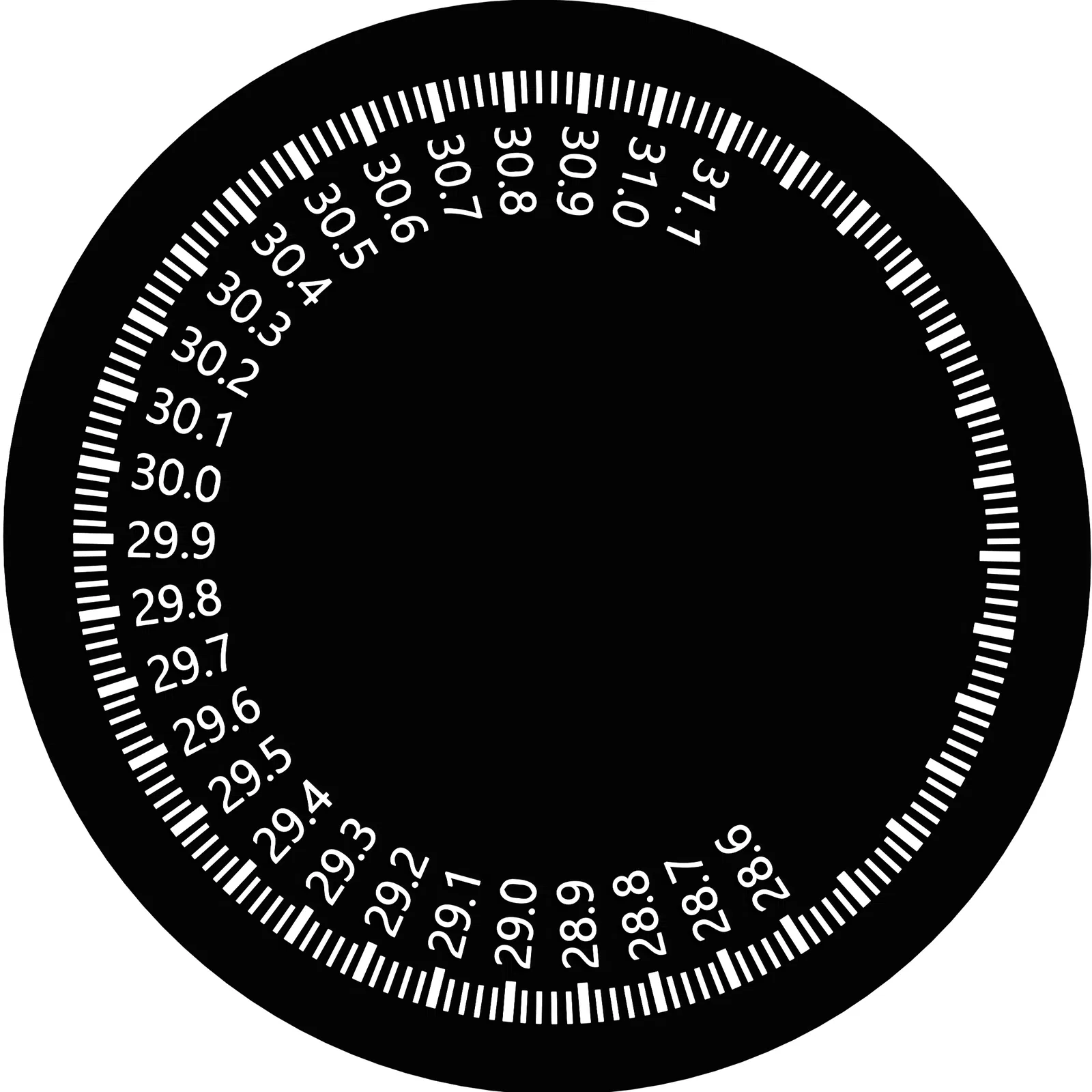

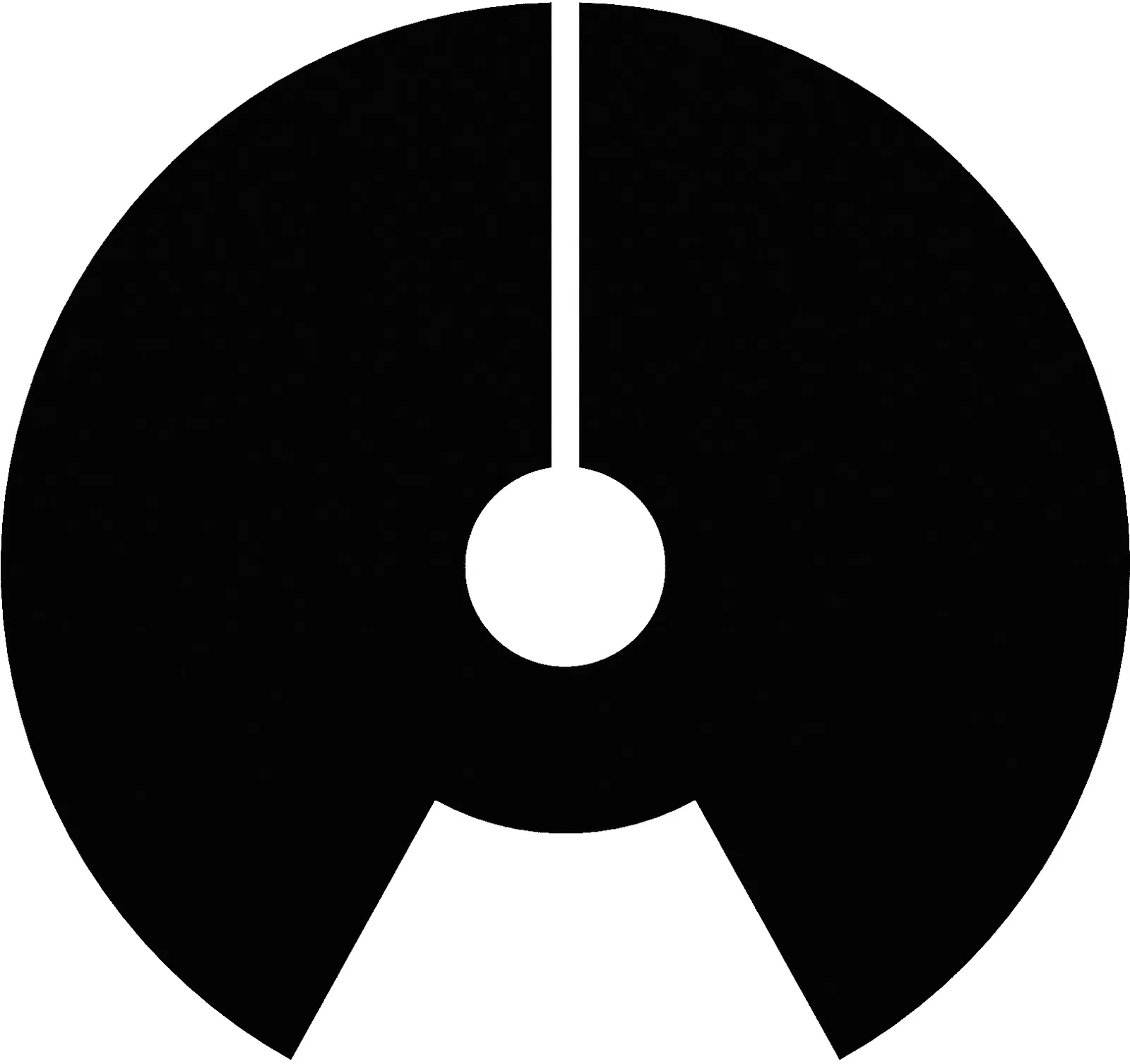

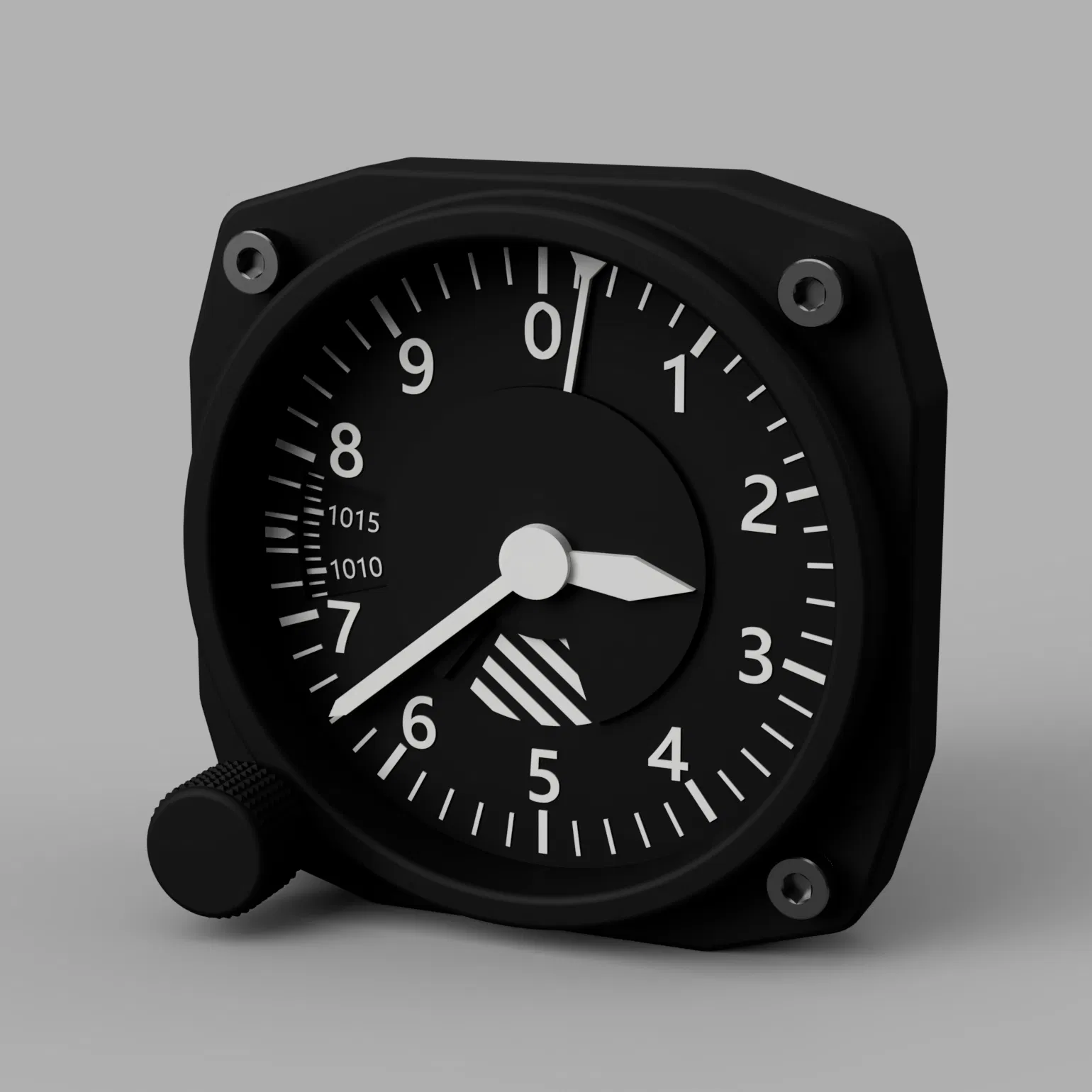

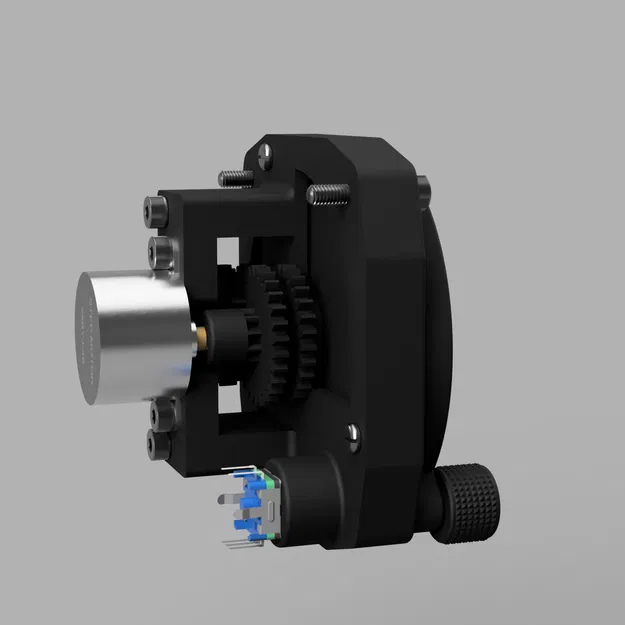

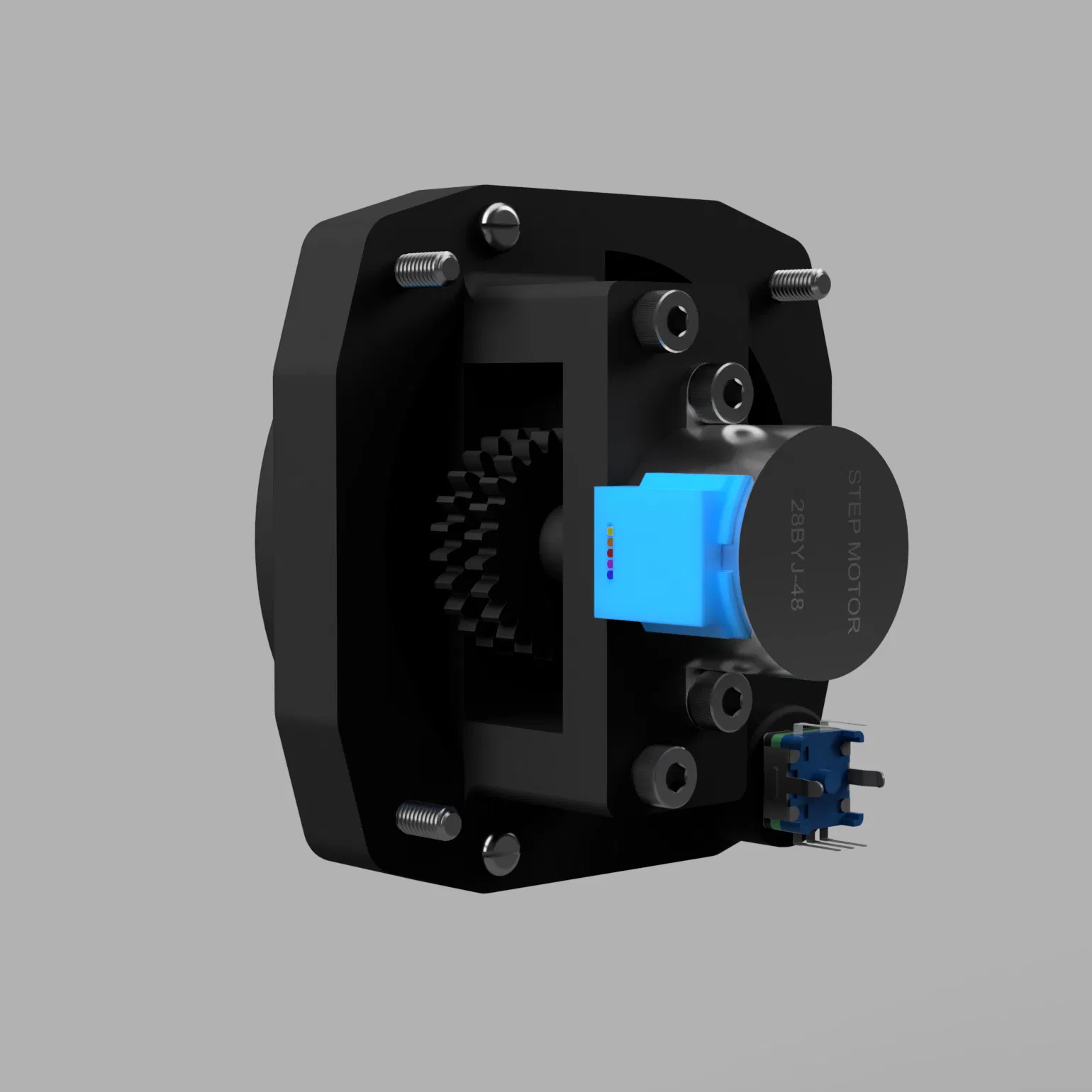

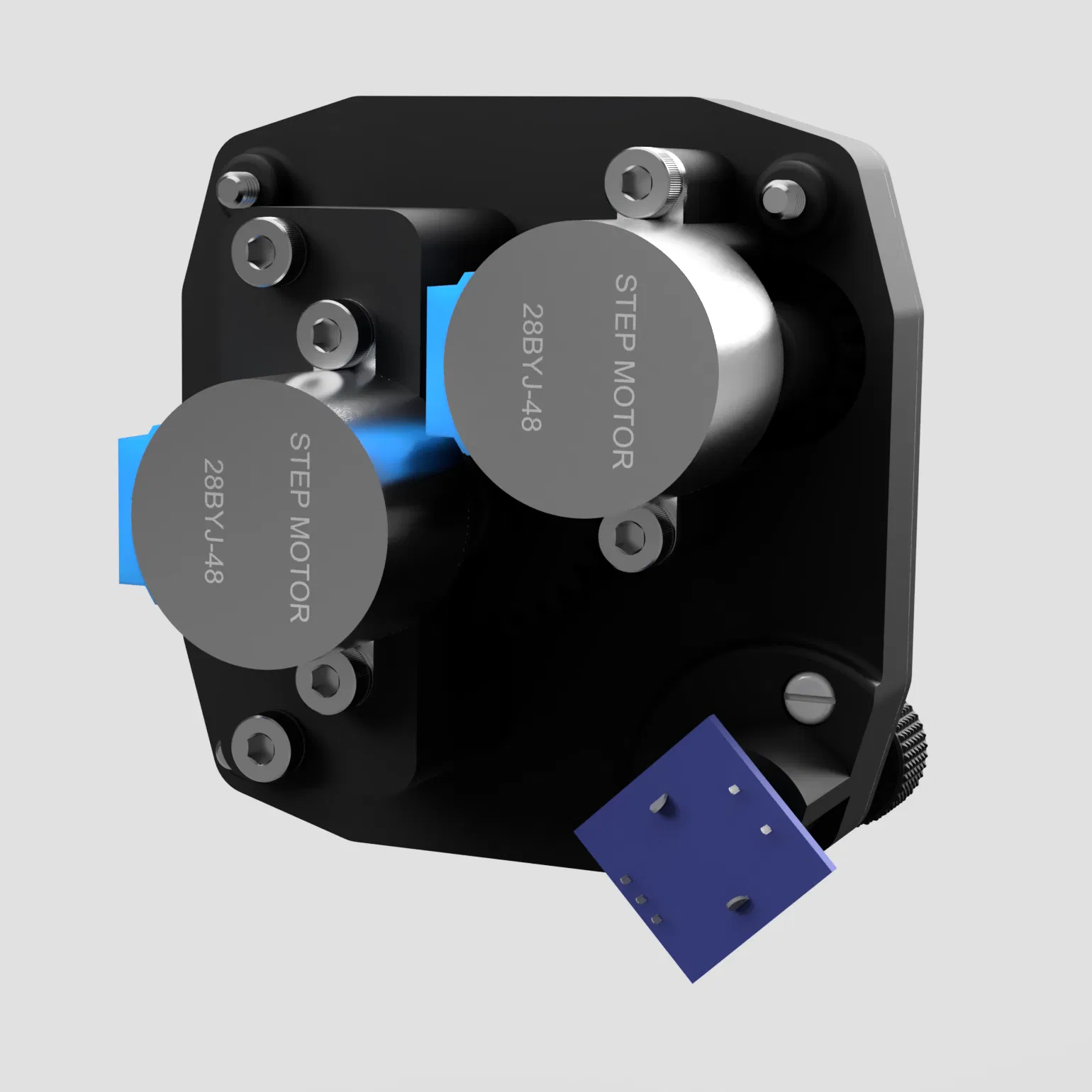

Thành viên tiếp theo trong bộ Sáu của mình cho Flight Simulation đã đến: Một chiếc Altimeter in 3D hoàn chỉnh mà không cần bất kỳ trục kim loại nào. Cơ cấu chuyển động bằng động cơ bước tiêu chuẩn tương tự như và bộ mã hóa để điều chỉnh Baro. CẬP NHẬT 2024-12-21: Đã tải lên bản gốc Fusion 360. Phiên bản V2 Dual Drive mới (được khuyến nghị) lấy tích hợp bộ mã hóa từ và cung cấp động cơ bước thứ hai để điều khiển đĩa Baro từ trình mô phỏng nhằm đảm bảo đồng bộ hóa. Tất cả các thay đổi đều nằm ở các bộ phận cơ bản. Bánh răng và kim chỉ báo không thay đổi, vì vậy có thể nâng cấp từ V1. Các tệp được chia thành các thư mục, với tất cả các bộ phận chung cho V1 và V2 được liệt kê riêng. Phần mềm cũng được cập nhật và có thể điều khiển cả hai phiên bản. Vật liệu cần thiết: Số lượng ổ đĩa đơn: 3 ốc vít M3x6 4 ốc vít M4x10 3 ốc vít M4x20 1 Động cơ bước 28BYJ-48 kèm bảng mạch điều khiển 1 Bộ mã hóa EC11 (Trục Plum 15mm) Số lượng ổ đĩa kép: 2 ốc vít M3x10 2 ốc vít M3x10 (không có Vòng đệm: M3x6) 6 ốc vít M4x10 3 ốc vít M4x25 2 Động cơ bước 28BYJ-48 kèm bảng mạch điều khiển 1 Bộ mã hóa EC11 (Trục Plum 15mm) Lắp ráp (V2): Chà nhám các bánh răng bằng giấy nhám để hoạt động trơn tru. Vòng đệm tùy chọn cho phép có mặt kính và được lắp giữa Khung và Viền. Dán các mặt số in giấy lên Khung, Đĩa Baro và Kim chỉ báo 10K. Lắp ráp sơ bộ như trong video này từ trước ra sau - Viền, Vòng đệm tùy chọn với màng trong suốt, Khung. Lắp Đĩa Baro và gắn Đế. Vặn các bộ phận lại với nhau bằng 3 ốc vít M4x25 và 2 ốc vít M3x10(6) từ phía trước. Lắp ráp cơ cấu bánh răng chính từng cái một và lắp kim chỉ báo lần lượt vào các bánh răng. Sử dụng một ít (vài giọt!!) keo siêu dính nếu cần. Cố định bánh răng từ phía sau bằng Giá đỡ Động cơ và 2 ốc vít M4x10. Đẩy Bánh răng Truy động lên các trục động cơ bước và gắn động cơ bước với mỗi 2 ốc vít M4x10. Gắn Bộ mã hóa vào Giá đỡ Bộ mã hóa (sử dụng công cụ đi kèm để cố định đai ốc). Lắp vào trục và gắn cụm bộ mã hóa với 2 ốc vít M3x10. Đẩy núm vặn vào trục. Xem ảnh chụp màn hình trong phần bình luận. Phần mềm cho X-Plane 12 cho bộ Sáu hoàn chỉnh có thể tìm thấy trên Github MartinRusk/Sixpack (github.com) Một giải pháp thay thế nhỏ hơn với Bố cục PCB và phần mềm cho X-Plane 12 có sẵn tại đây: MartinRusk/Attitude-Indicator (github.com) Xem thêm các Thiết bị bay khác của mình: Airspeed Indicator for Flight Simulation Variometer for Flight Simulation và của mình để tích hợp mọi thứ mà không cần đồ gỗ. Vui lòng ghé thăm FlightSimMaker Discord! Theo dõi để cập nhật!
