Gyro Compass (Heading Indicator) cho mô phỏng bay
Bản remix Gyro Compass (Heading Indicator) in 3D hoàn toàn cho flight simulation. Dùng 2 stepper 28BYJ-48 và 2 encoder EC11 để chỉnh Heading Bug và sync Vacuum DG; có chi tiết Ring_Transp.stl cần in vật liệu trong suốt.
Mô tả
Bản remix của mình từ Gyro Compass của @mrusk

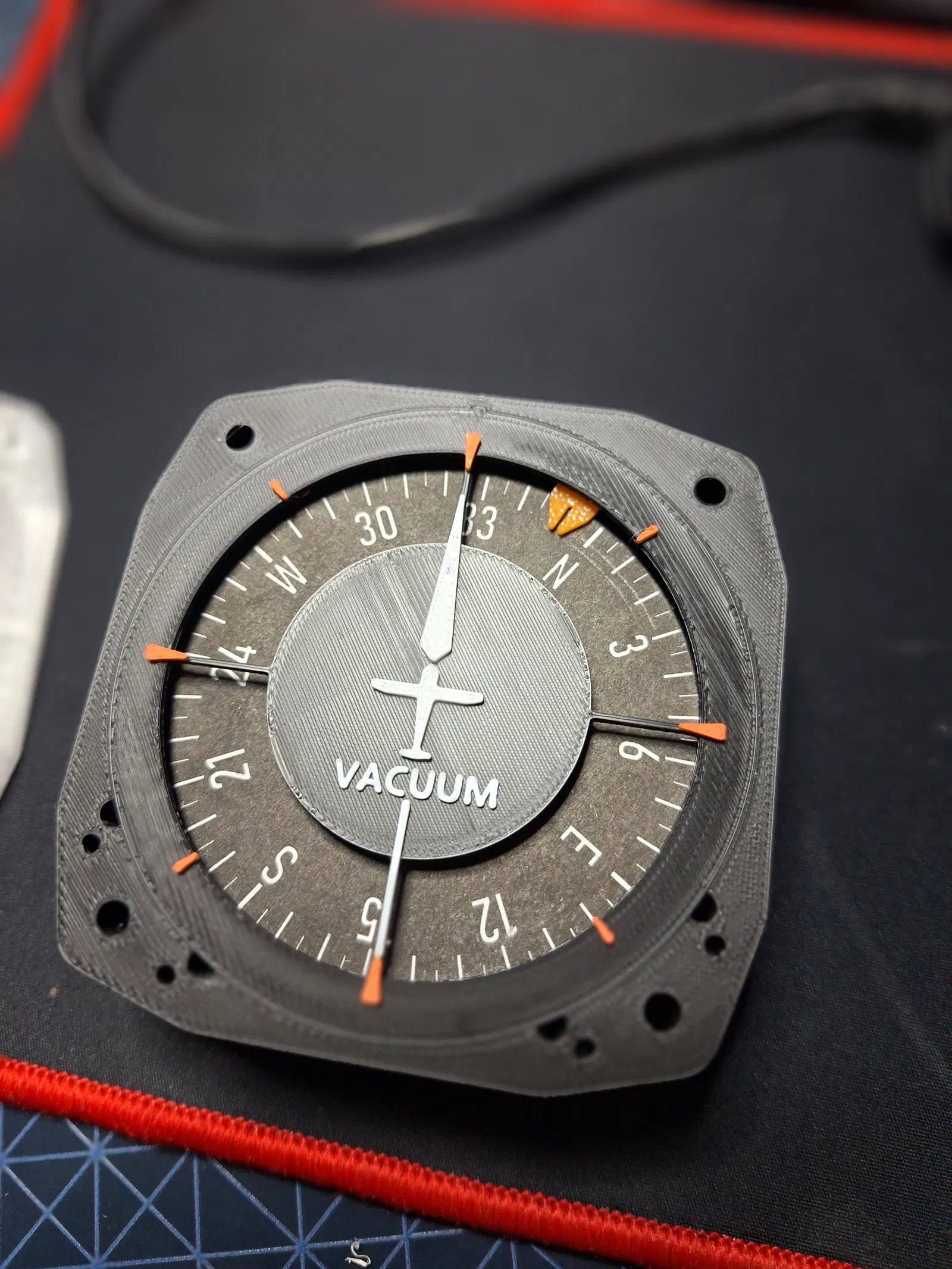

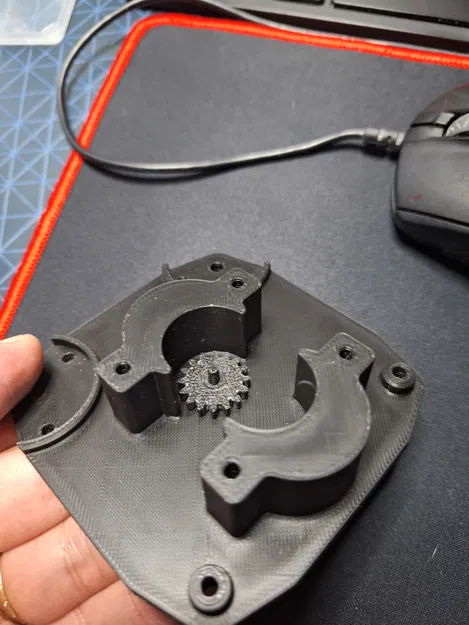

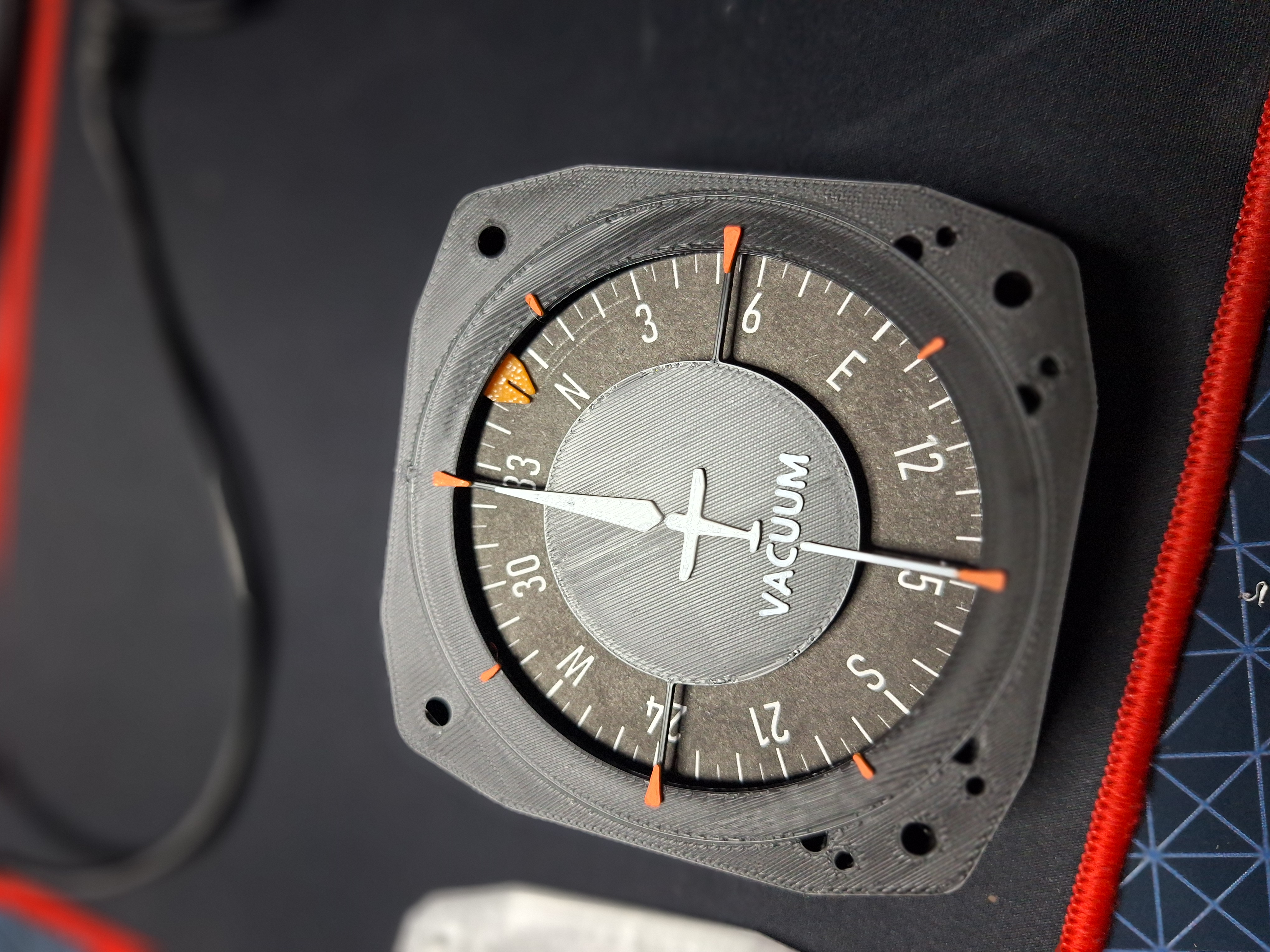

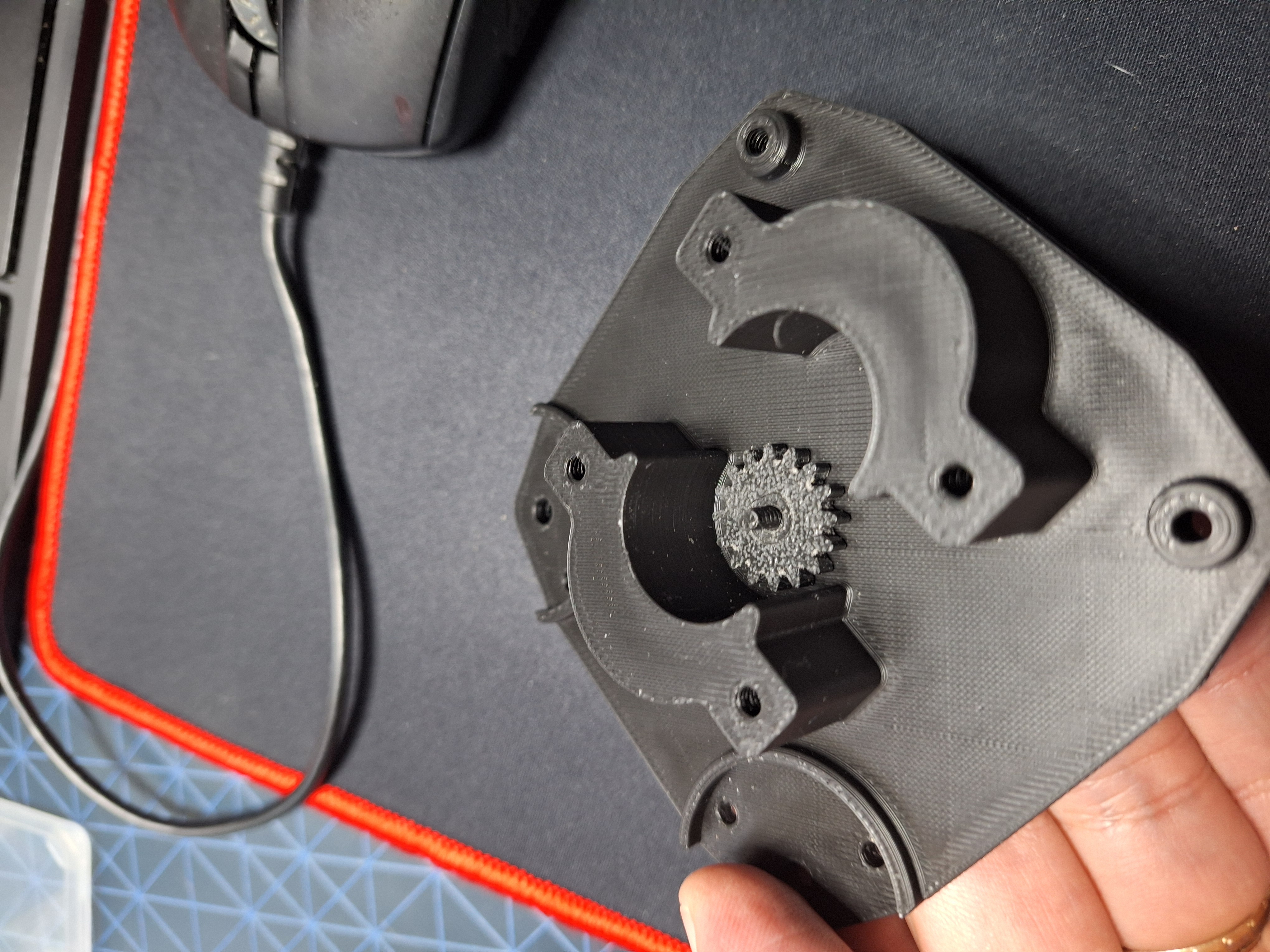

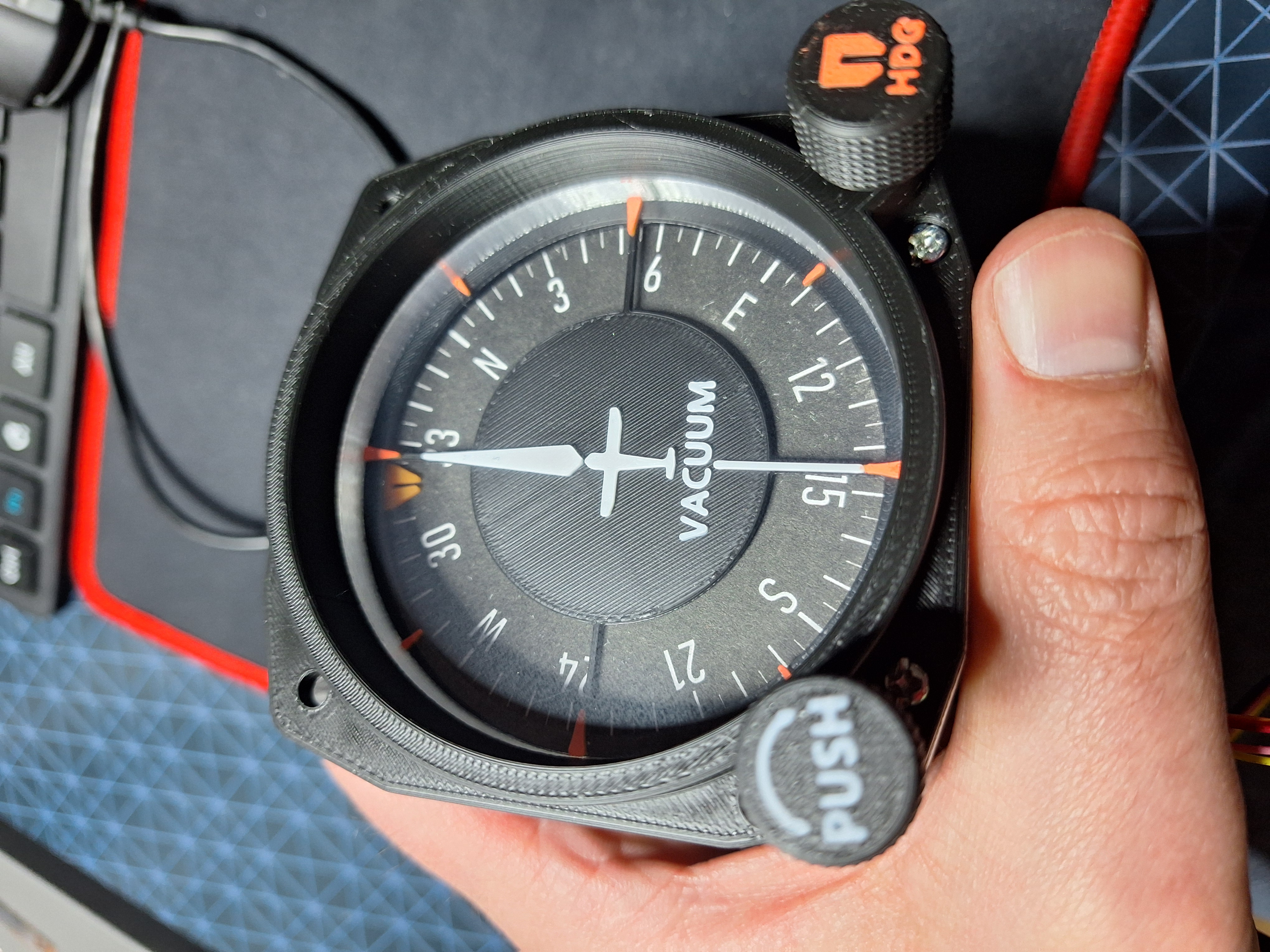

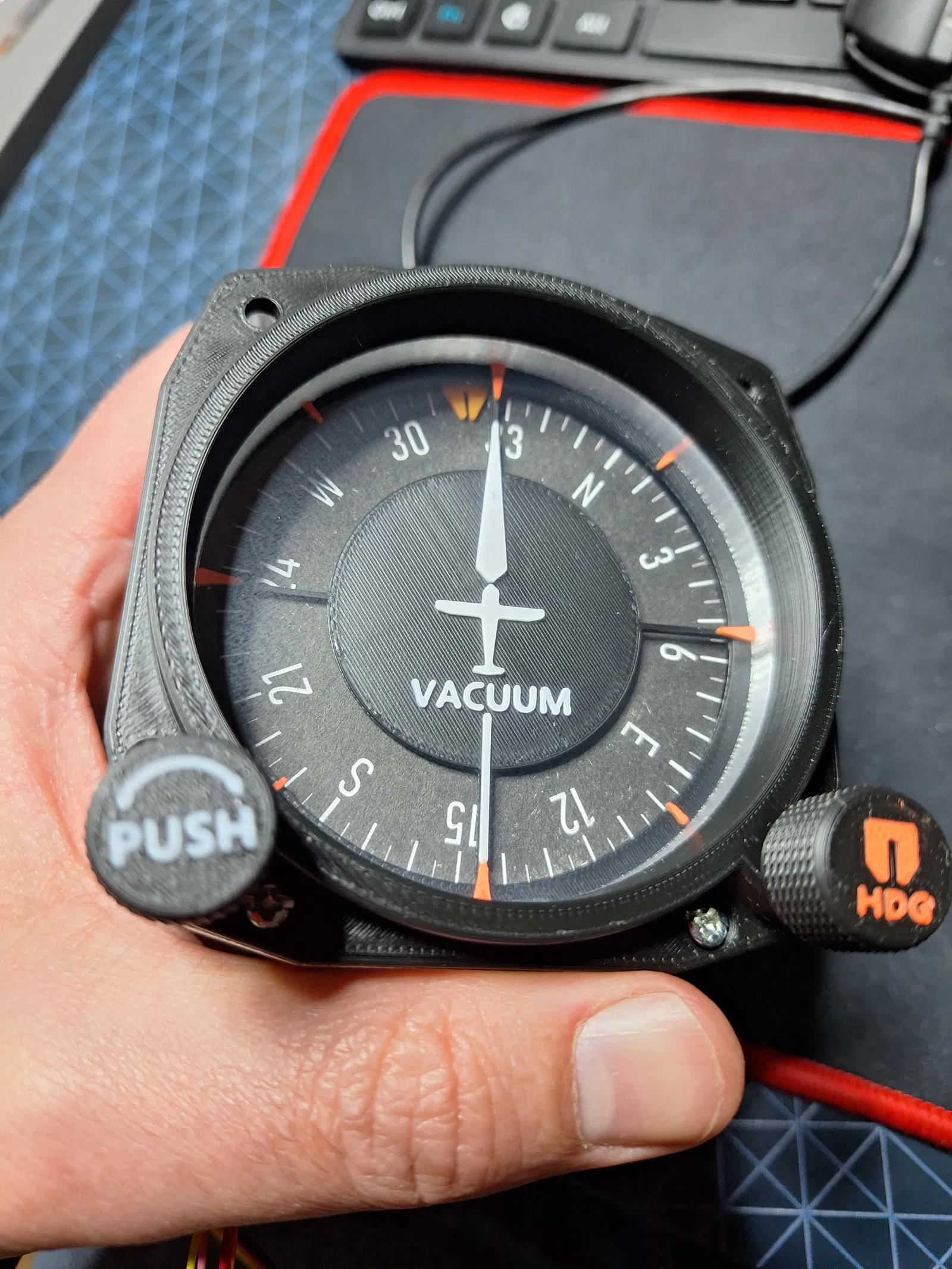

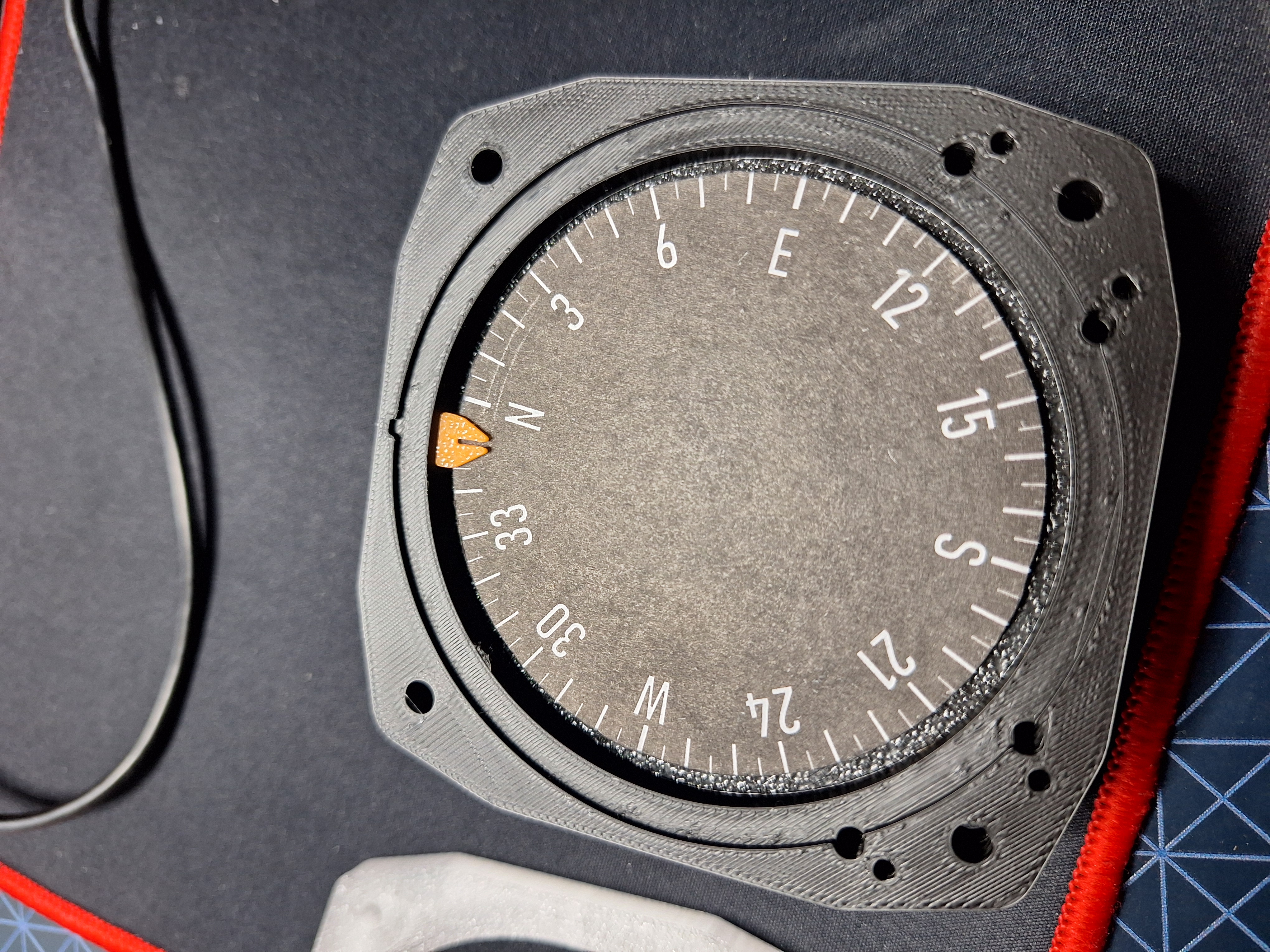

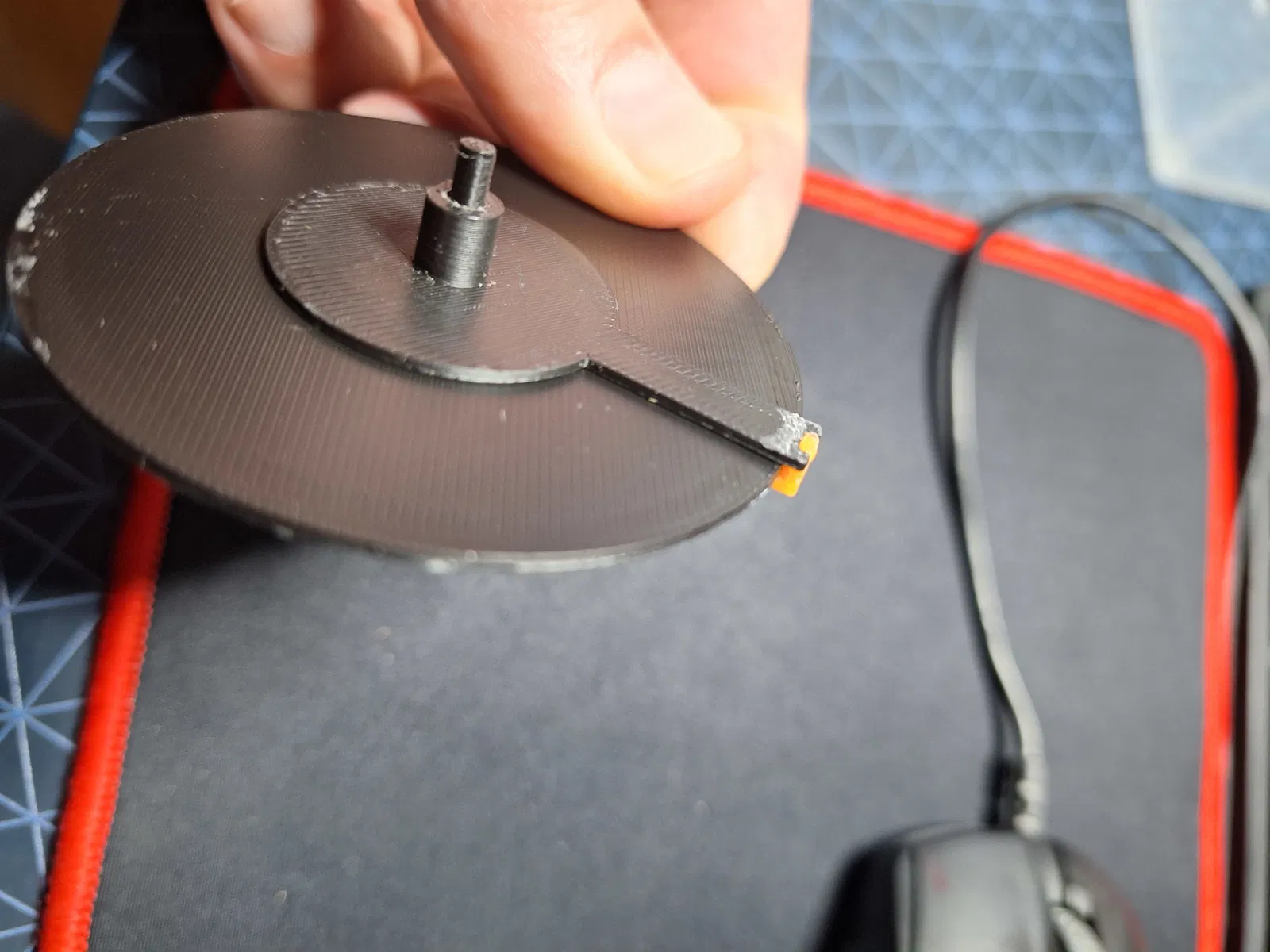

Một mẫu Gyro Compass được in 3D hoàn toàn. Cơ cấu chuyển động dùng 2 stepper motor loại tiêu chuẩn và 2 encoder để chỉnh Heading Bug và đồng bộ Vacuum DG.

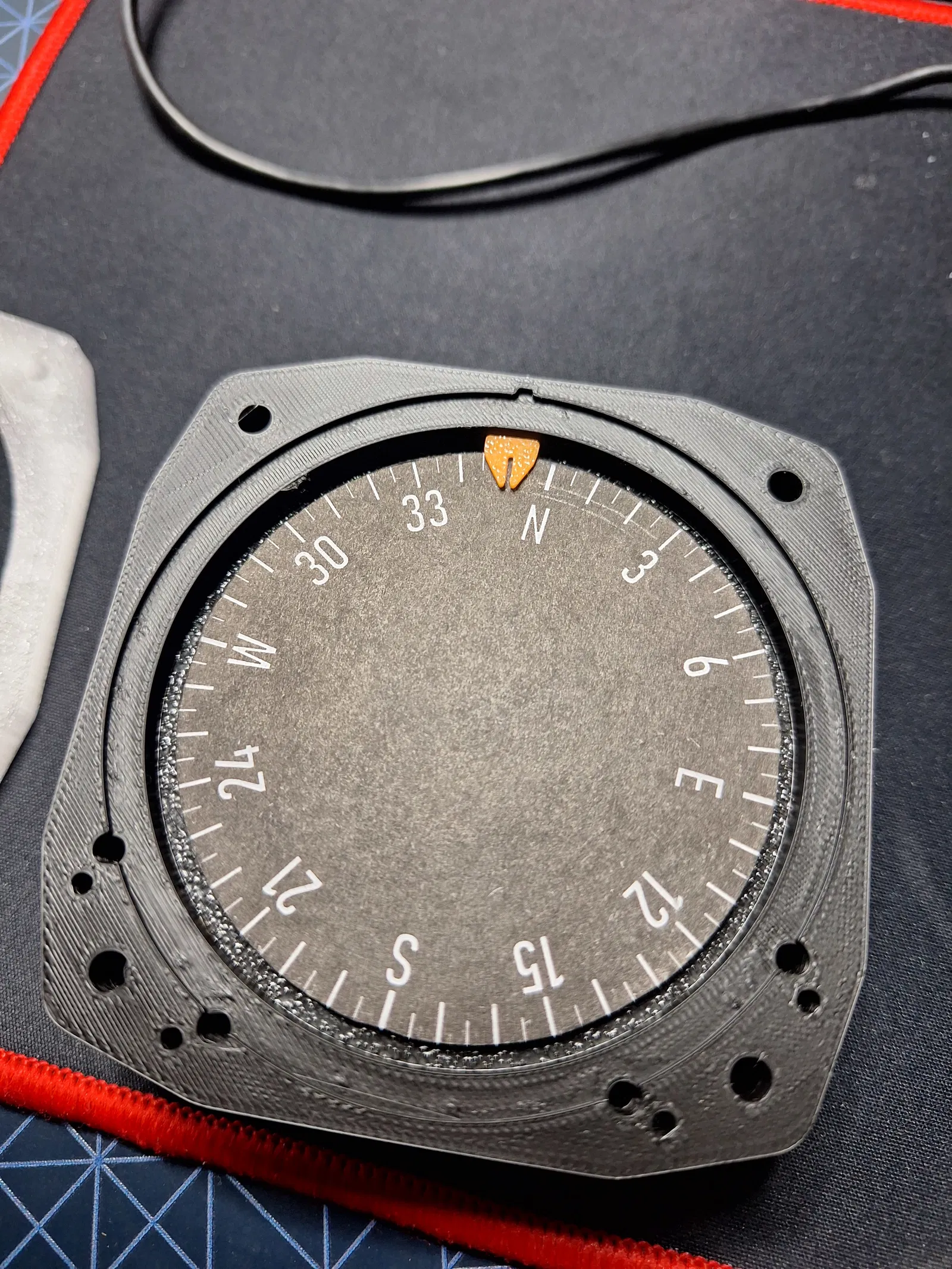

Bạn nên in Spacer Frame cho phần kính (Ring_Transp.stl) bằng vật liệu trong suốt để dùng chung với của @Felte
Vật tư cần có:
2 vít M5x25
4 vít M4x10
4 vít M3x10
4 vít M3x12

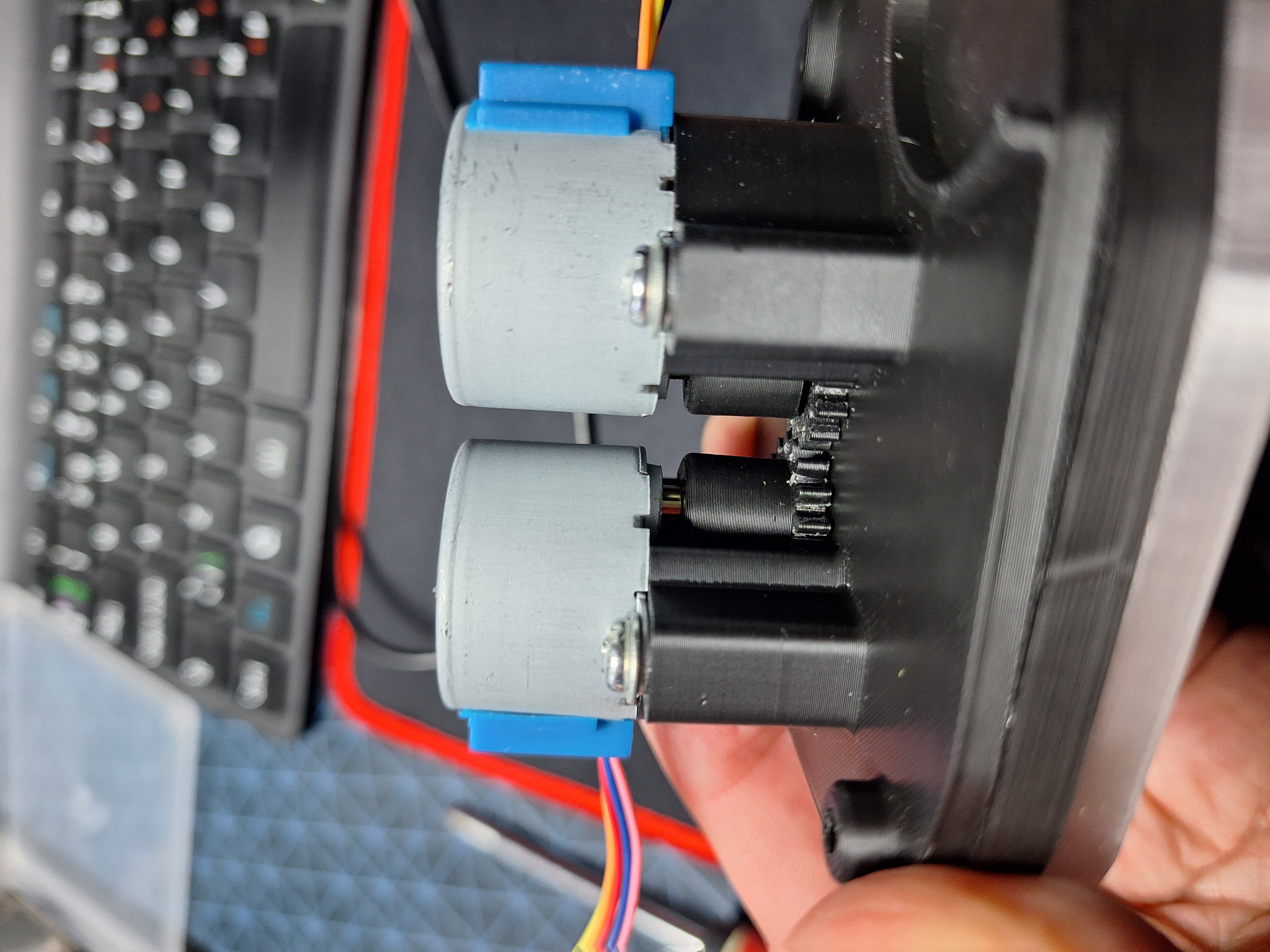

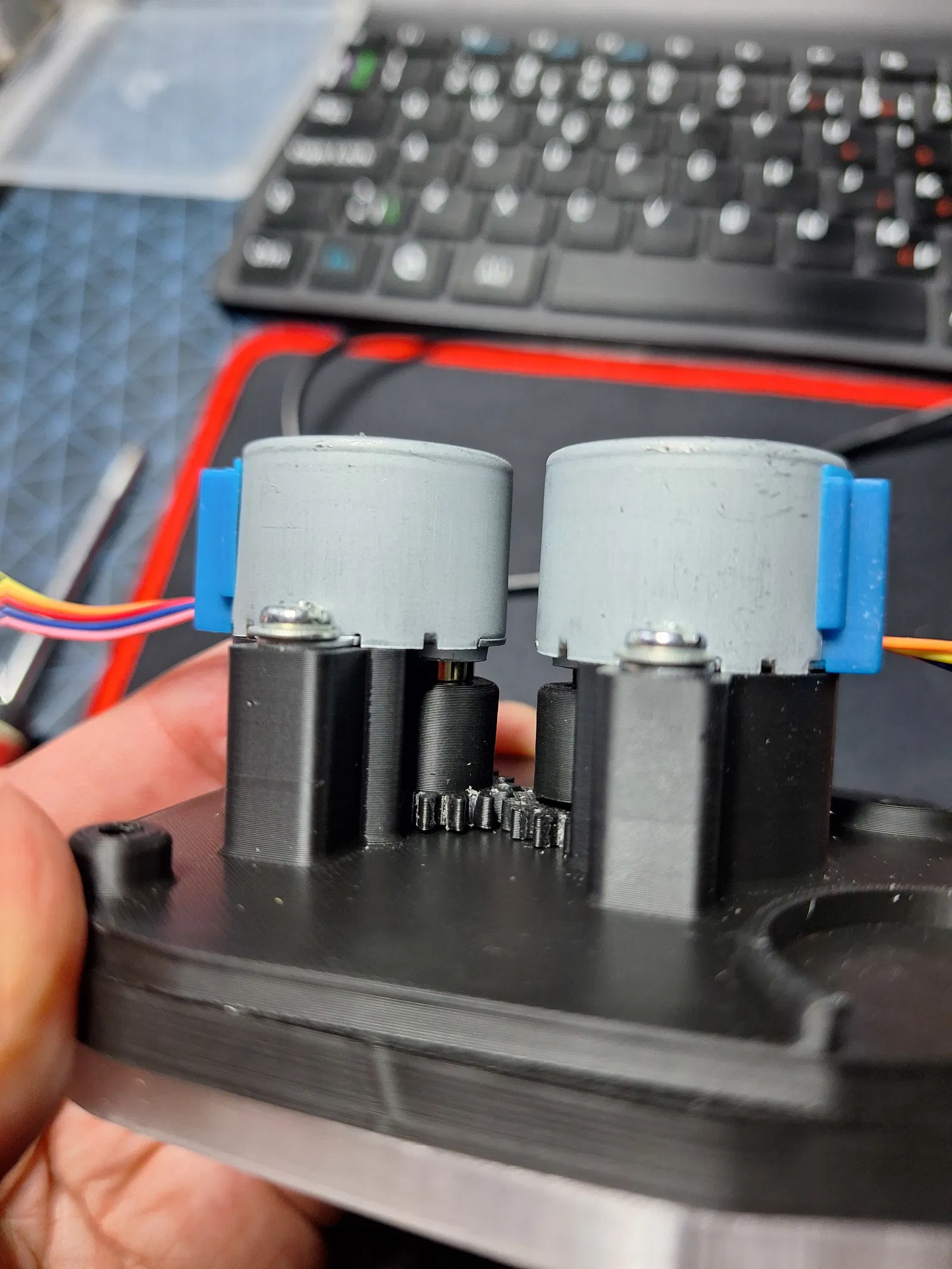

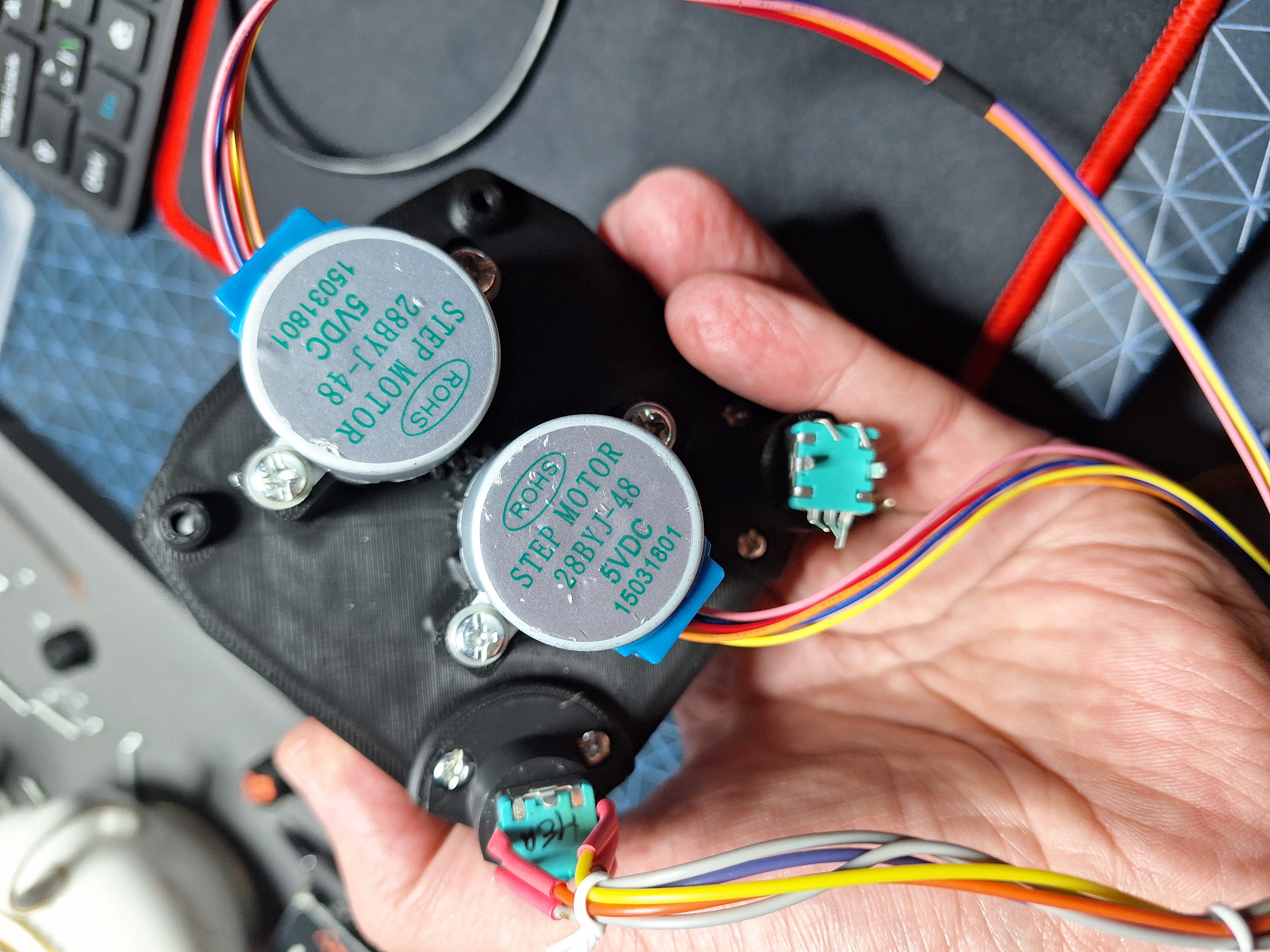

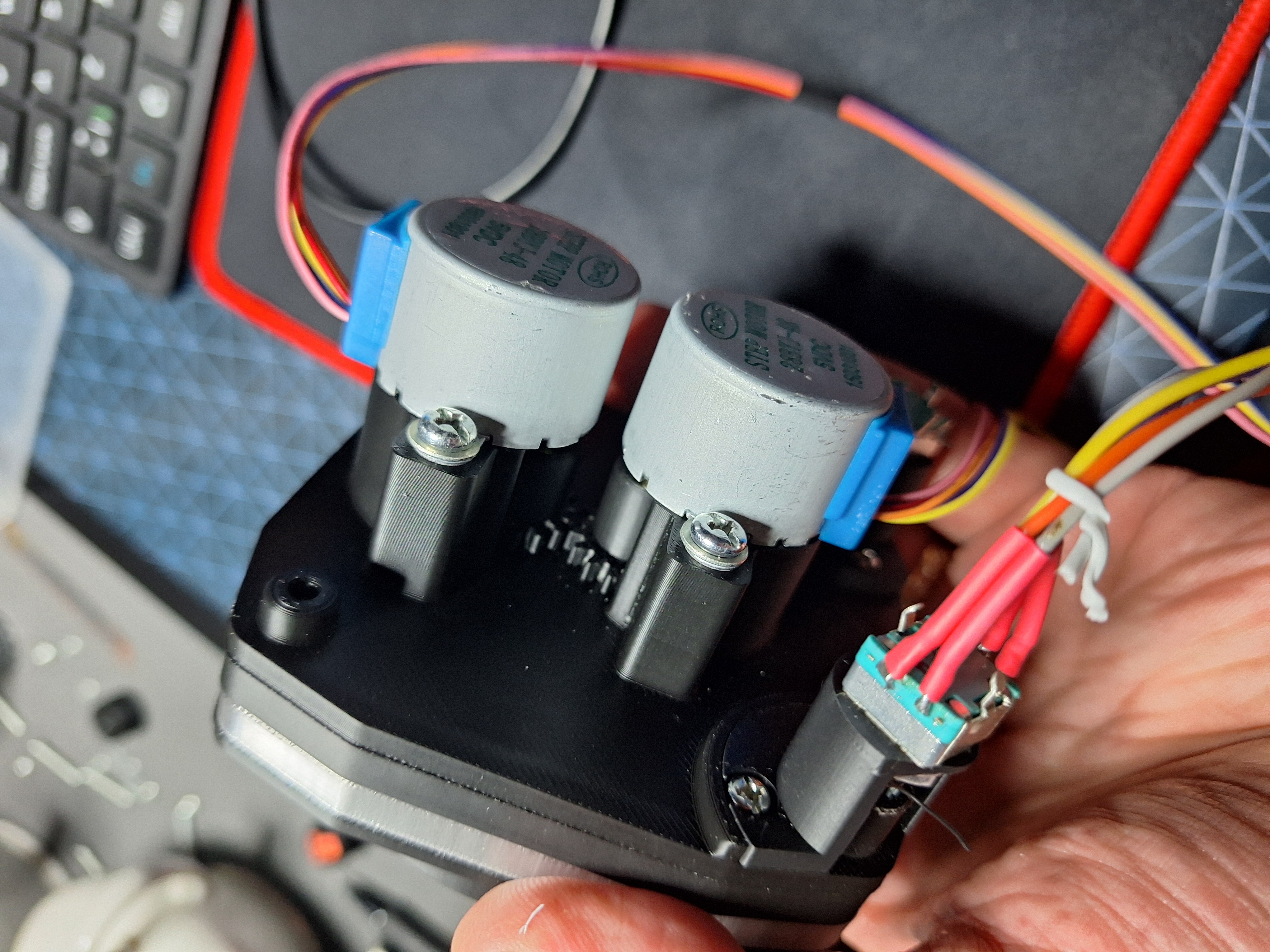

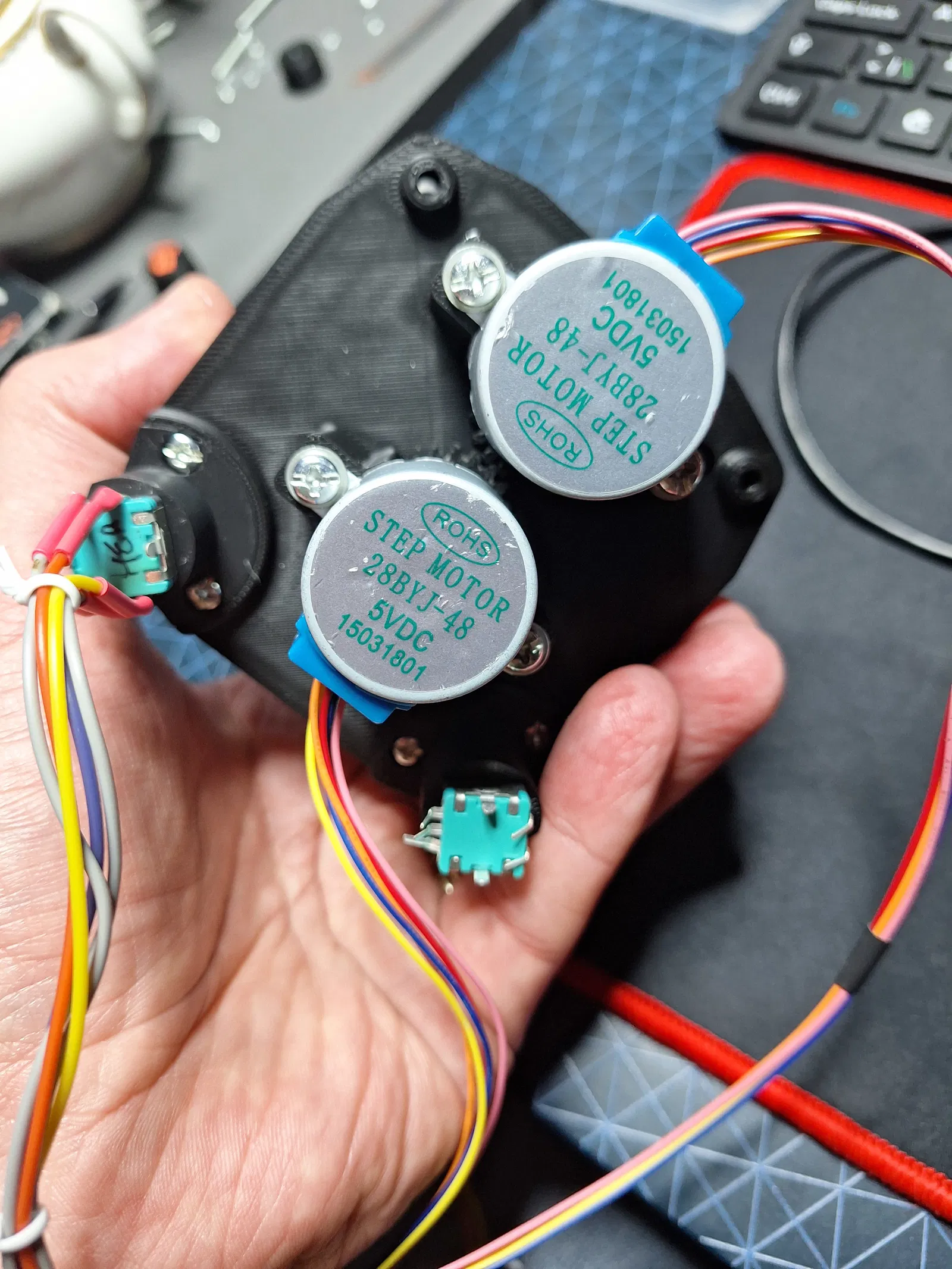

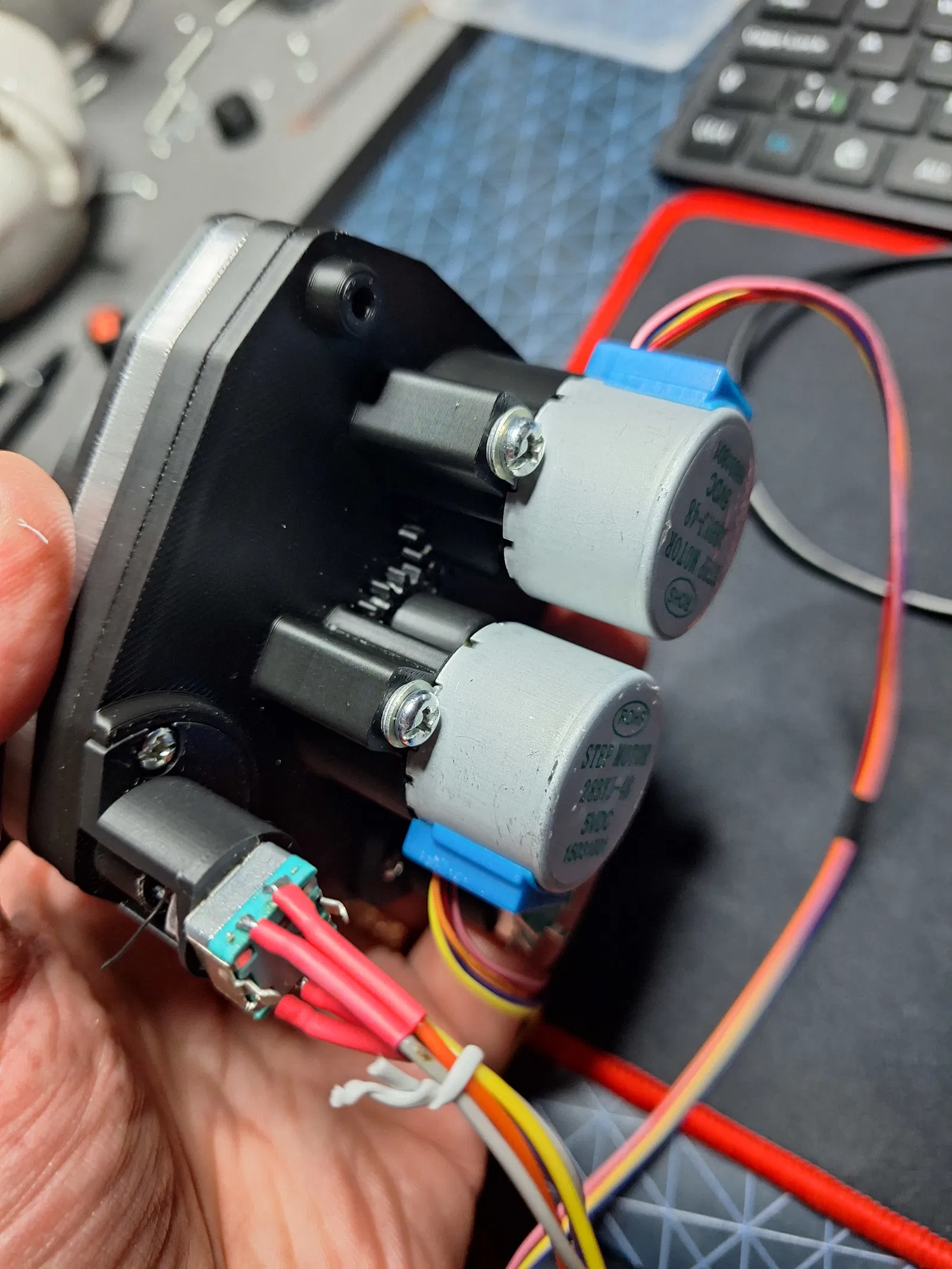

2 stepper 28BYJ-48 kèm board driver

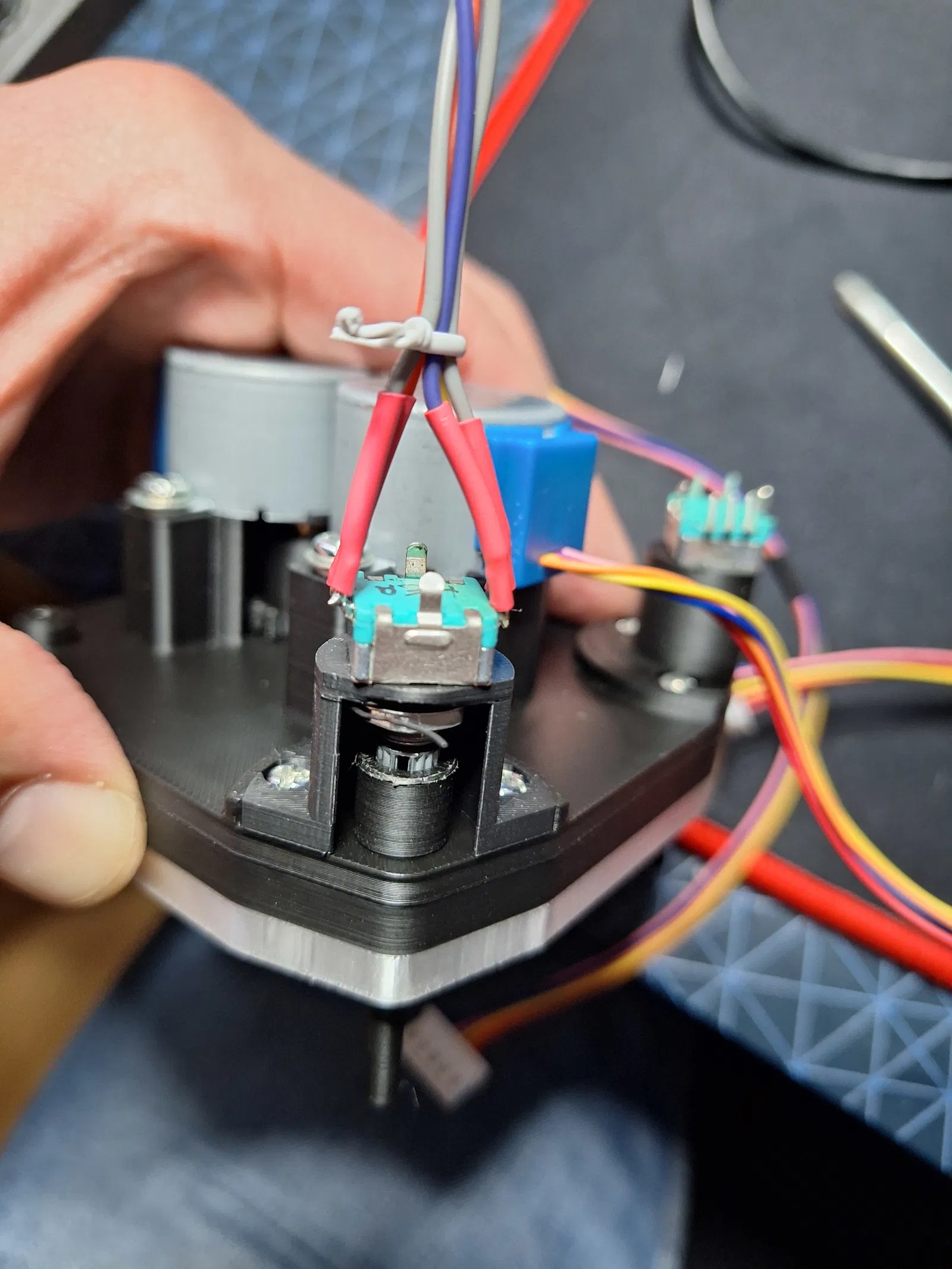

2 encoder EC11 (15mm Plum)
1 tấm foil trong suốt Ø79mm x 0.2mm cho spacer frame.
Bạn sẽ cần in 2 cái mỗi loại:
-
Halter.stl
-
Encoderachse lang v1.stl
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
