Keystone patch panel modular 19-inch gia cường (16 cổng)

Tác giả Mauker

Lượt tải
413
Lượt thích
44
Lượt coi
1.387
Bản remix
1

File 3 268,8 KB

  • Reinforced_Keystone_module_19i_RM_Left_Hex_nut_1767219285.stlSTL · 82,9 KB
  • Reinforced_Keystone_module_19i_RM_Right_Screw_1767219286.stlSTL · 108,3 KB
  • Reinforced_Keystone_module_19i_RM_1767219287.3mf3MF · 77,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

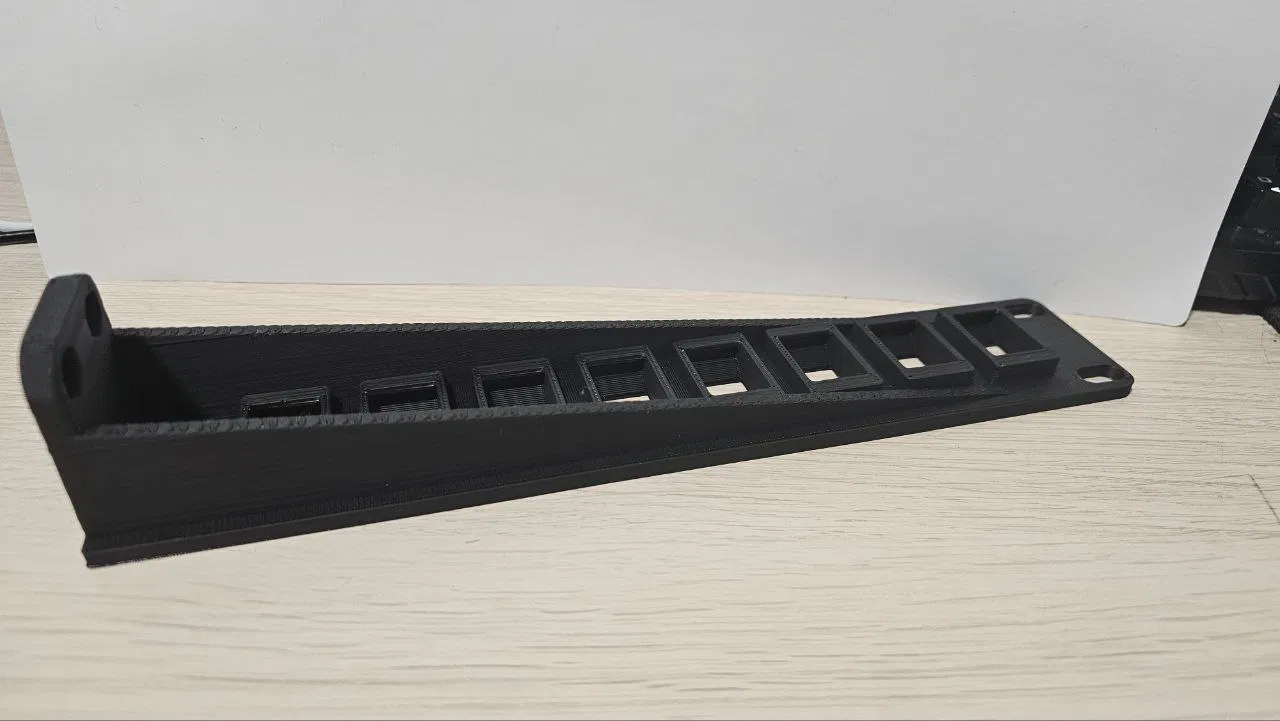

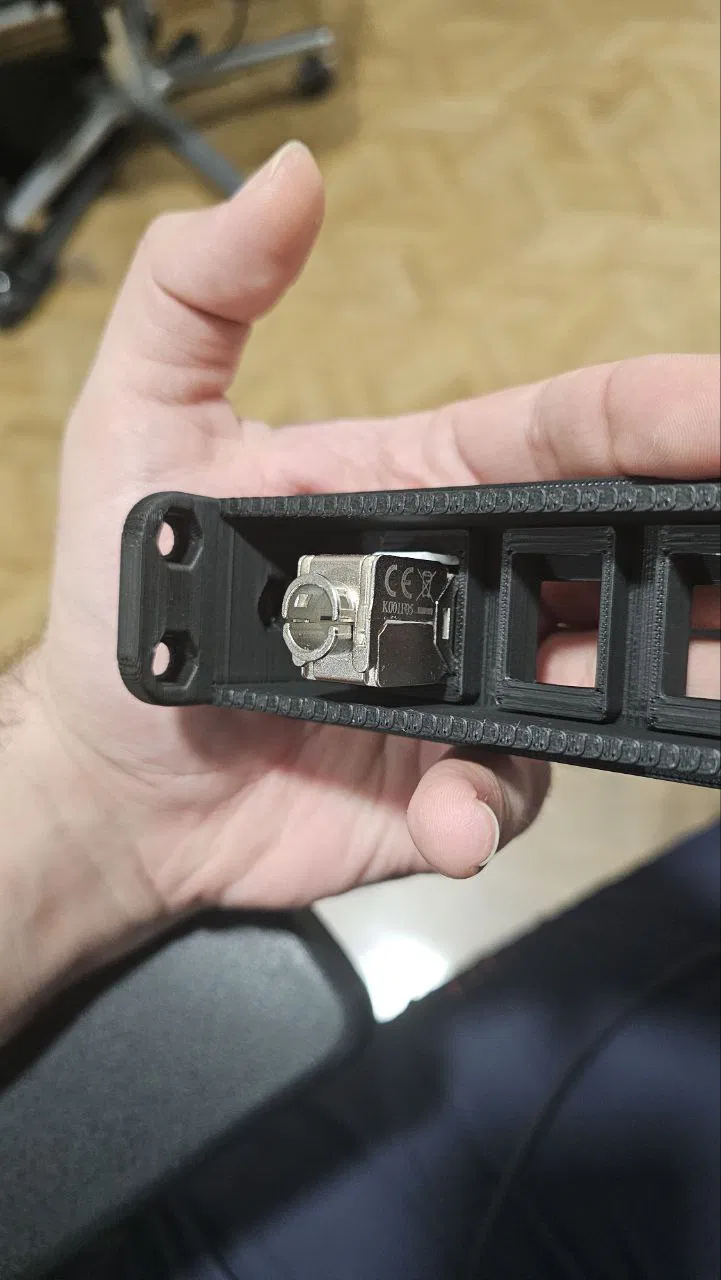

Một keystone patch panel dạng modular, 2 phần, tổng 16 cổng, thiết kế để gắn vừa rack 19-inch. Mỗi module có 8 keystone jack. Đây là phiên bản “trâu” hơn của regular 19-inch modular keystone patch panel, dành cho anh em cần độ cứng cáp cao hơn.

Mình cũng đã thêm kèm một file project .3MF.

Ngàm/mount này là một phần của hệ hệ thống rack mount modular 19-inch do mình thiết kế, có thể mix & match các module với những mount khác. Xem các mẫu của mình tại đây để tìm thêm những module mount 19-inch khác.

Thích mẫu của mình không? Cân nhắc mua mình ly cà phê nha ;)

Parts

  • 3x ốc M5 (tối thiểu: 12mm, khuyến nghị: 16mm).
  • 3x ê-cu lục giác M5.

Assembly

Lưu ý: Các module dùng trong hướng dẫn này chỉ để minh hoạ, và mình dùng cho cả series. Có thể nó không đúng y hệt với các model bạn tải ở trang này.

  • Để lắp, luồn 3 con ốc vào module Right.

  • Sau đó canh thẳng hàng với module Left.

  • Tiếp theo, lắp ê-cu lục giác vào các con ốc, và siết bằng tua-vít hoặc lục giác (Allen key).

  • Siết ốc đến khi bắt đầu thấy nặng tay và ê-cu đã nằm chắc chắn đúng vị trí. Xong rồi là bạn có thể gắn mount lên rack.

Rafts:

Không quan trọng.

Supports:

Không.

Resolution:

0.2 hoặc 0.24

Perimeters/Walls:

Ít nhất 3.

Infill:

20% trở lên

Filament:

Loại nào cũng được.
