Bảng vá Keystone Module 19 inch
- Lượt tải
- 450
- Lượt thích
- 40
- Lượt coi
- 1.981
- Bản remix
- 0
- Bình luận
- 0
File 3 247,8 KB
- Keystone_module_19i_RM_Right_Screw_1767191498.stlSTL · 83,7 KB
- Keystone_module_19i_RM_Left_Hex_nut_1767191498.stlSTL · 72,5 KB
- Keystone_module_19i_RM_1767191499.3mf3MF · 91,6 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #186955
- Danh mục
- Dụng Cụ Tiện Ích
- Ngày đăng
Mô tả

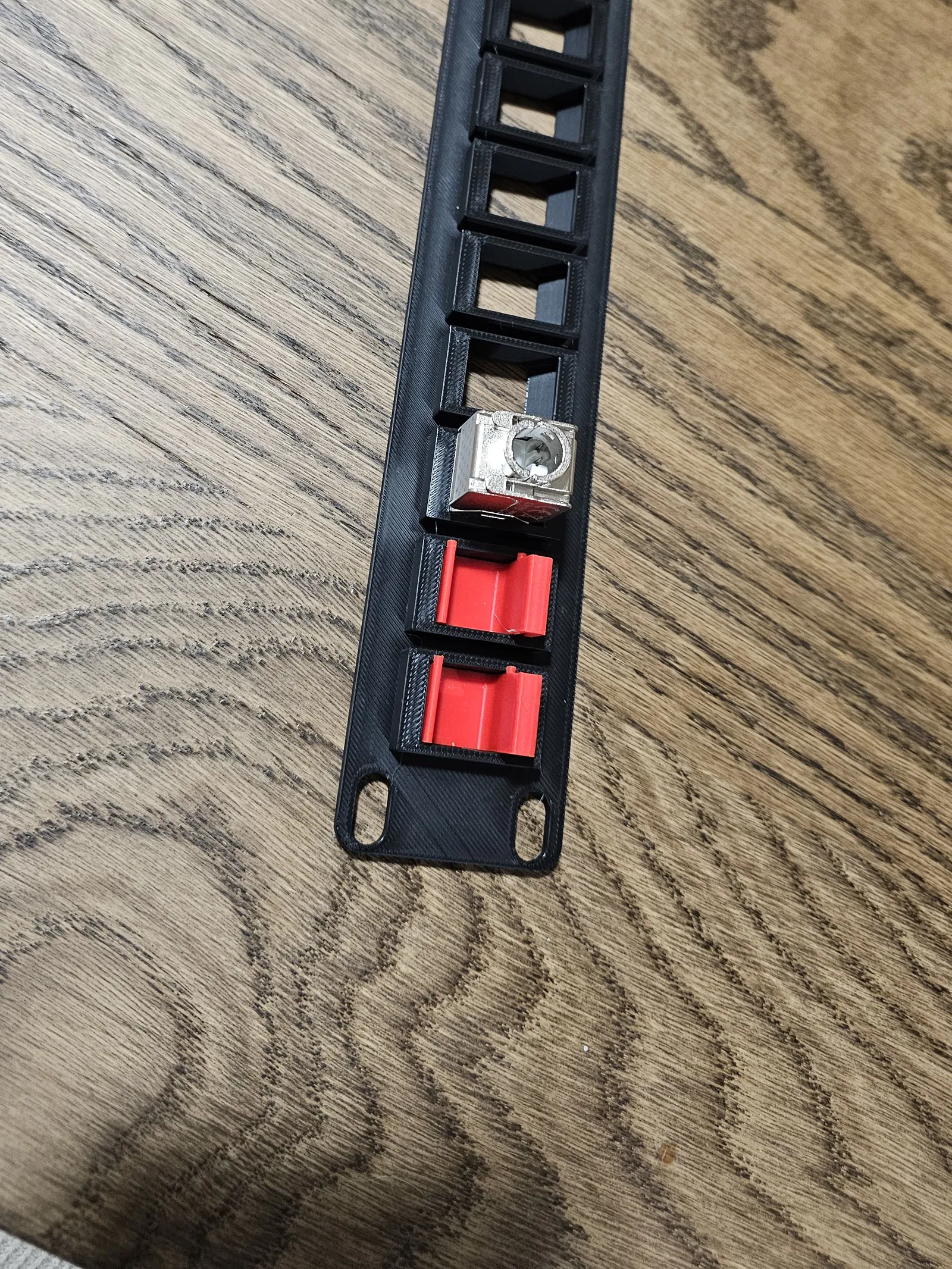

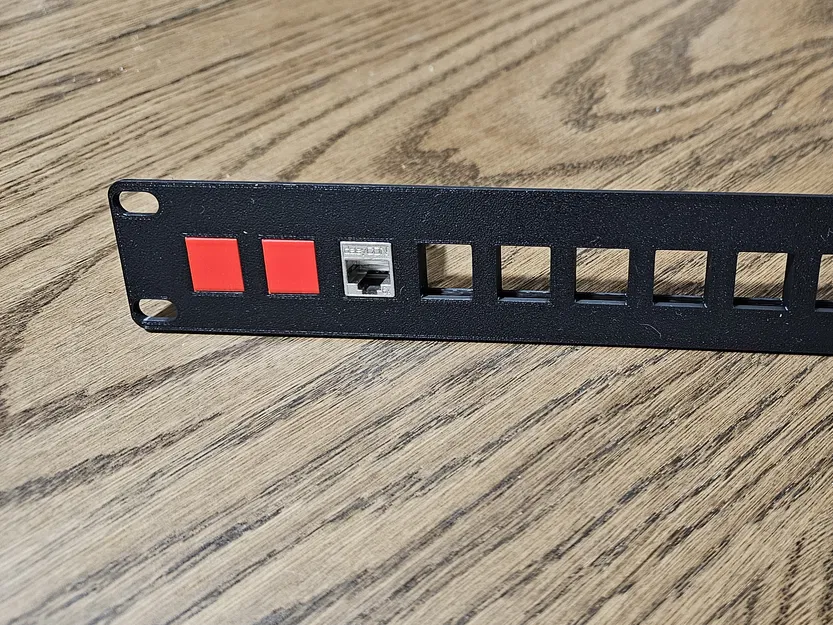

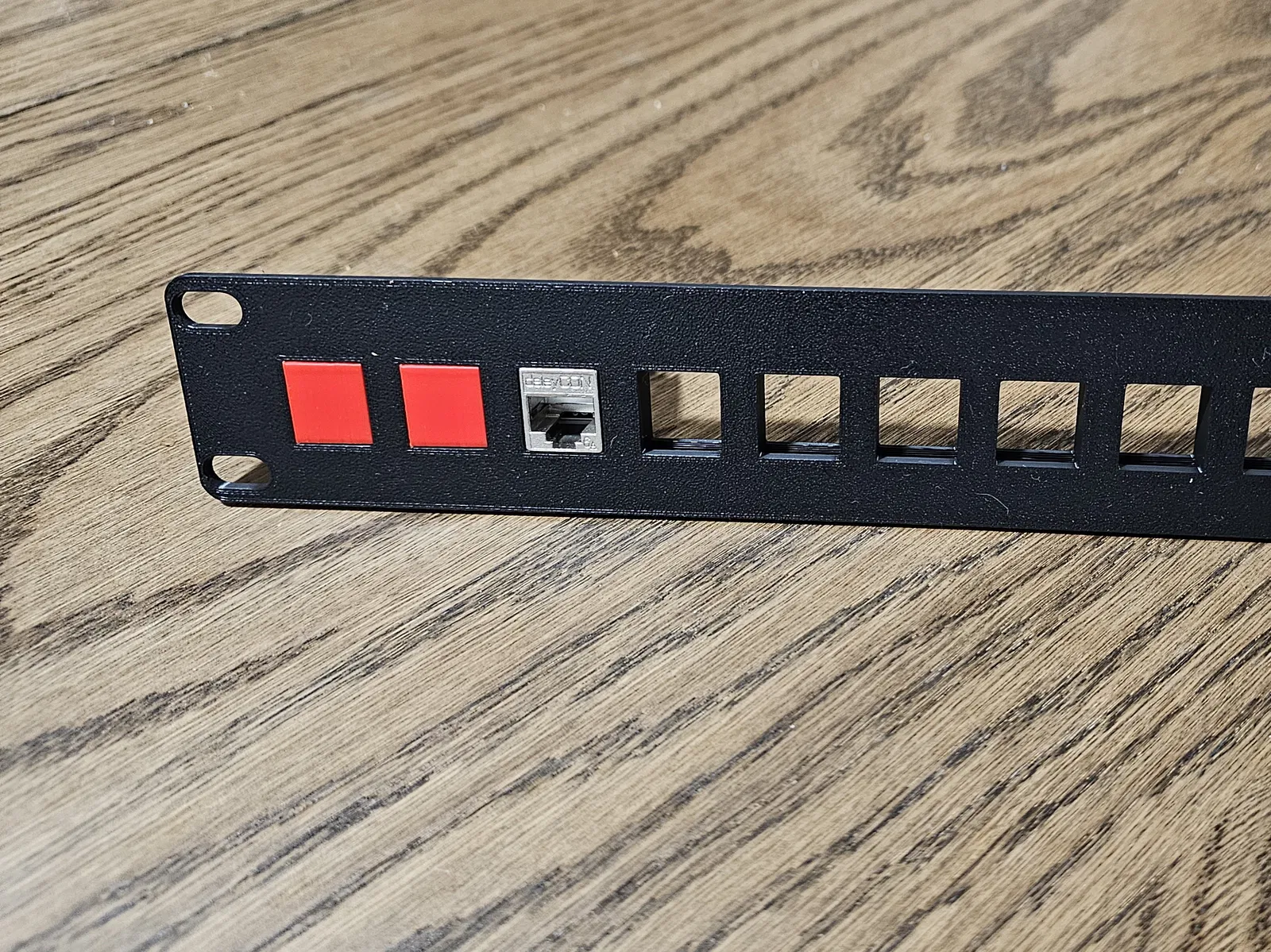

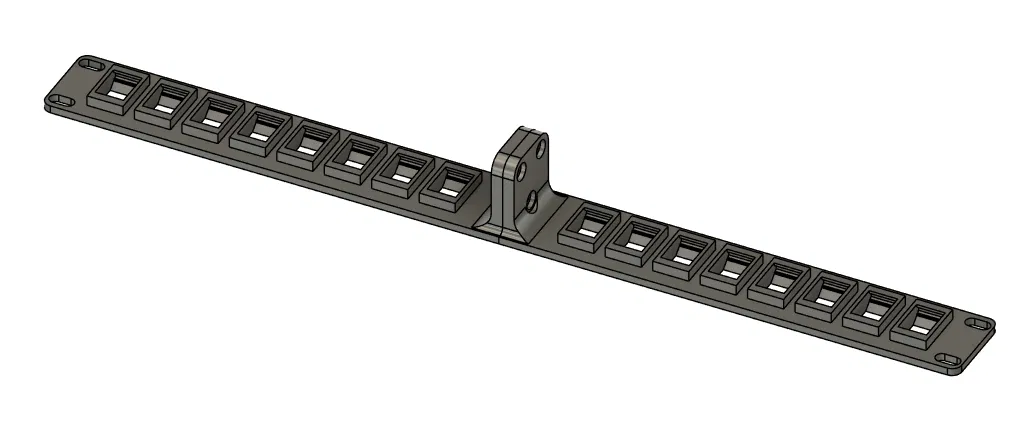

Một bảng vá keystone module, gồm 2 phần, với 16 cổng, được thiết kế để lắp vừa các rack 19 inch. Mỗi module có 8 cổng keystone.
Giá đỡ này là một phần của hệ thống giá đỡ module 19 inch mà mình đã thiết kế, bạn có thể phối hợp các module này với các giá đỡ khác. Xem các mẫu của mình tại đây để tìm các module giá đỡ 19 inch khác nhé.
Bạn có thích các mẫu của mình không? Hãy ủng hộ mình một ly cà phê nha ;)
Linh kiện
- 3 con ốc M5 (Kích thước tối thiểu: 12mm, kích thước khuyến nghị: 16mm).
- 3 con đai ốc M5.
Lắp ráp
Lưu ý: Các module được sử dụng trong hướng dẫn này chỉ mang tính minh họa, và mình đang sử dụng nó cho toàn bộ dòng sản phẩm. Nó có thể không phản ánh các mẫu bạn tải xuống từ trang này.
- Để lắp ráp các bộ phận, hãy lắp 3 con ốc vào module Bên Phải.

- Sau đó căn chỉnh nó với module Bên Trái.

- Sau đó, lắp các con đai ốc vào các con ốc, và sử dụng tuốc nơ vít hoặc chìa khóa Allen.

- Siết chặt các con ốc cho đến khi bạn cảm thấy có lực cản và các con đai ốc đã vào đúng vị trí. Sau đó, bạn có thể lắp giá đỡ vào rack của mình.

Cài đặt In
Rafts:
Không quan trọng.
Supports:
Không.
Resolution:
0.2 hoặc 0.24
Infill:
20% hoặc hơn
Filament:
Bất kỳ loại nào.
Thông số in
- Định dạng
- 3mfstl
- Số file mô hình
- 3
- Tổng dung lượng
- 247,8 KB
- File lớn nhất
- 91,6 KB
