Rack in 3D (10-inch & 6-inch) – in 3D hoàn toàn

Tác giả Mauker

Lượt tải
1.869
Lượt thích
523
Lượt coi
15.245
Bản remix
2

File 23 5,4 MB

  • 3D_printable_rack_system_1766823994.stepSTEP · 289,7 KB
  • Leg_Roof_200mm_1766823995.stlSTL · 55,4 KB
  • Leg_Roof_x2_200mm_1766823996.stlSTL · 107,7 KB
  • Leg_Roof_150mm_1766823997.stlSTL · 70,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 2

Coi hết 2 bản remix

Mô tả

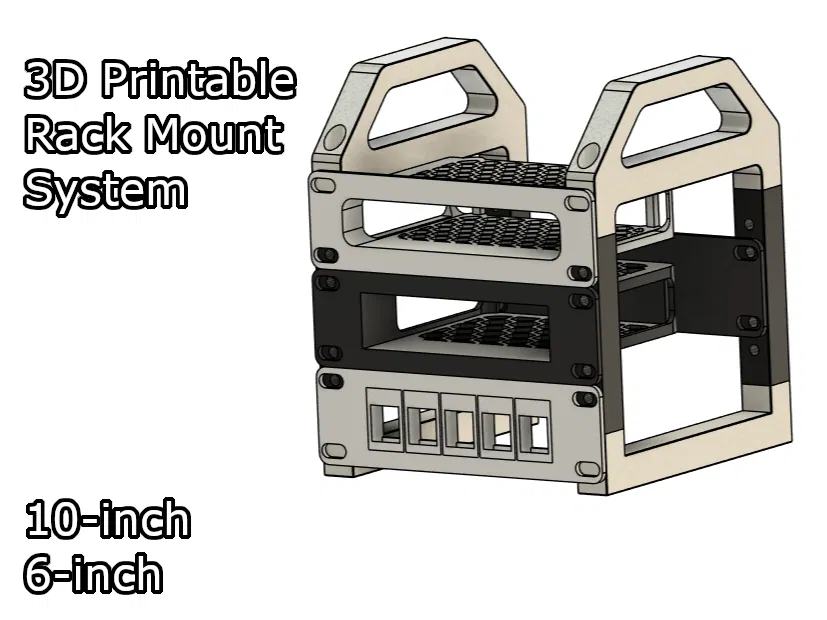

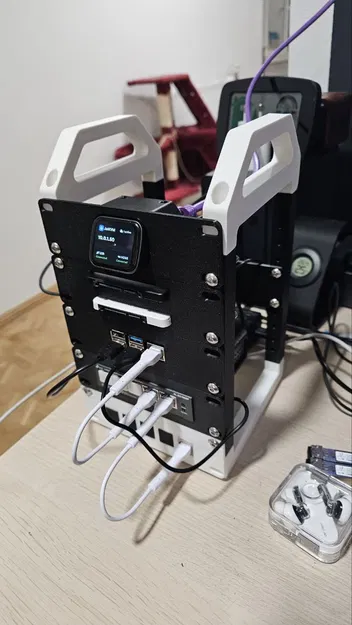

Một bộ rack in 3D hoàn toàn cho home lab của bạn! Có thể cấu hình theo chuẩn 10-inch hoặc 6-inch.

Để dùng hệ thống này, bạn cần in tối thiểu 4 thanh rail theo kích thước bạn chọn (từ 2U đến 7U), và 4 khớp nối (joints), với độ sâu chọn trong các mức 150mm, 200mm hoặc 250mm.

Hệ thống này tương thích với mọi loại rack mount chuẩn 10-inch hoặc 6-inch. Bạn có thể xem một số lựa chọn trong các bộ sưu tập bên dưới:

Có kèm file 3mf và step!

Bạn thích các dự án của mình không? Vậy thì cân nhắc ủng hộ mình một ly cà phê nha ;)

Phần cứng cần có

Để lắp ráp hệ thống này, bạn sẽ cần một số phần cứng.

  • 8x M5 thread inserts.
  • Cho phần joints: 8x ốc M5x20mm.
  • Cho các mounts: ốc M5. Chiều dài tối thiểu: 20mm.
  • Đai ốc lục giác (M5 Hex nuts) cho mounts. Ít nhất 2 cái cho mỗi mount.

Lắp ráp rack

Sau khi in xong các phần của rack, bạn cần dùng thread inserts và ốc để lắp lại.

Lưu ý: Kích thước rail và joint dùng trong hướng dẫn này chỉ để minh hoạ, bạn có thể chọn size theo nhu cầu.

Vui lòng làm theo các bước dưới đây:

  • Ép/đóng 8x M5 thread inserts vào các thanh rail.

  • Gắn một khớp (joint) vào thanh rail. Mặt có vị trí đặt đai ốc lục giác của rail phải hướng về phía sau, như trong hình bên dưới.

  • Gắn thanh rail thứ hai vào phía còn lại của khớp.

  • Gắn khớp thứ hai để nối cả hai thanh rail.

  • Siết chặt cả 4 con ốc, nhưng đừng siết quá tay.
  • Lặp lại các bước trên để làm nửa còn lại của rack.
  • Giờ mình khuyên bạn nên in một miếng blank (loại 10-inch hoặc 6-inch) để làm thước canh phía sau rack. Việc này giúp bạn canh đúng kích thước.

  • Xong rồi! Rack của bạn đã sẵn sàng để lắp các mount khác.

Cài đặt in (Print Settings)

Supports:

Không.

Resolution:

0.2 hoặc 0.24

Walls/Perimeters:

Ít nhất 3.

Infill:

25% hoặc nhiều hơn.

Filament:

PLA+/PETG/ABS/ASA/PC/Nylon
