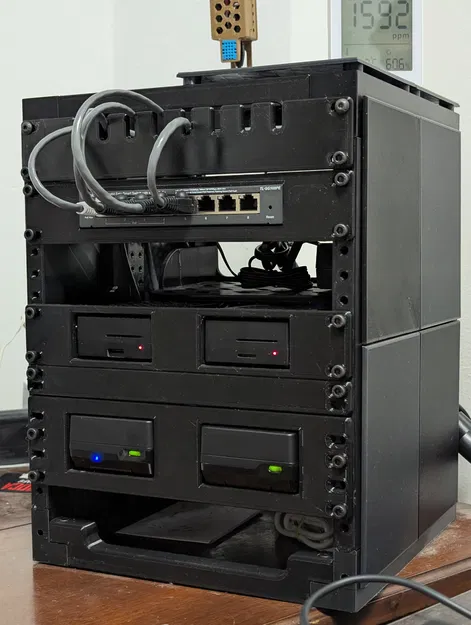

Rack 10 inch có tấm hông & tấm trên – Thiết kế Remastered
Thiết kế rack 10 inch có tấm hông và tấm trên, lấy cảm hứng từ @Mauker và được mình nâng cấp thêm tính năng. Lắp tấm hông bằng nam châm, tấm trên dạng pressure fit; dùng vít M5 và inserts để ráp khung.
Mô tả

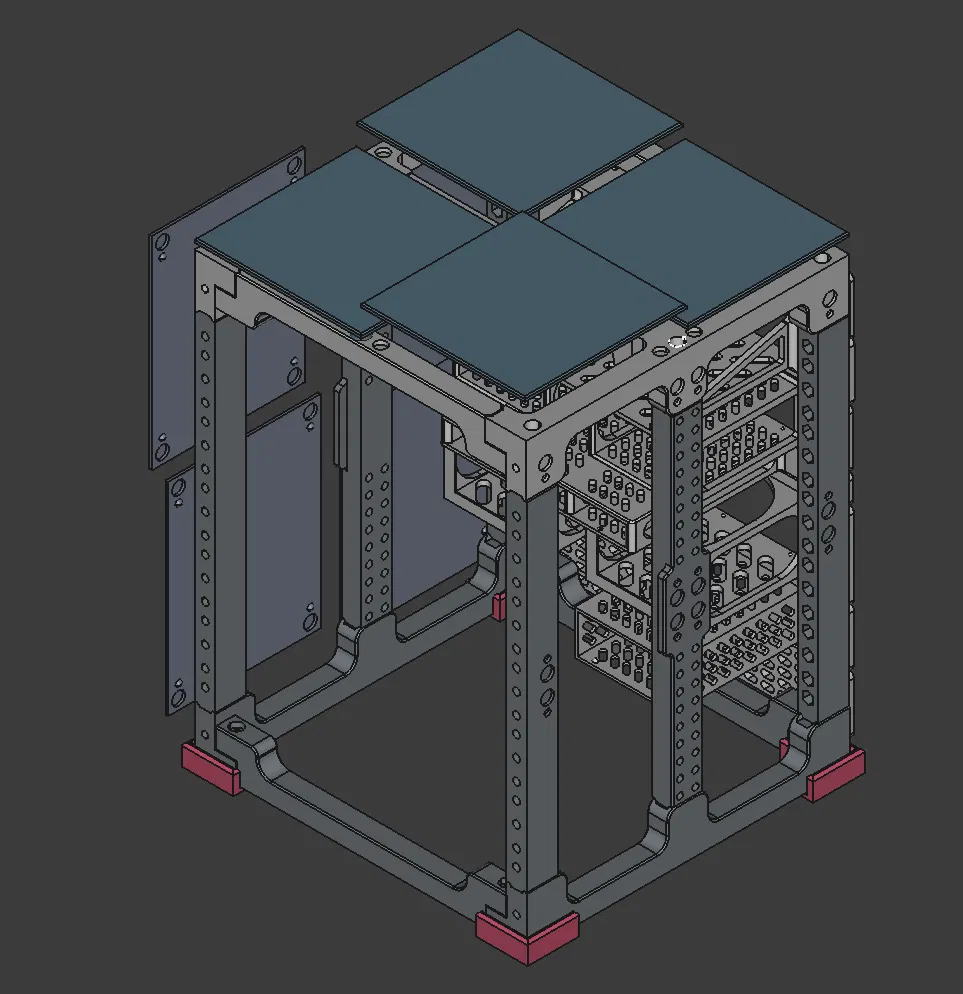

Để in phần khung kết cấu cơ bản, bạn sẽ cần:
-
2 x 10-inch-rack-Foot
-
2 x 10-inch-rack-foot cross
-
4 x 10-inch-rack-Pilar
-
2 x 10-inch-rack-Pilar-middle
-
2 x 10-inch-rack-Top
-
2 x 10-inch-rack-Top-cross
-
1 x 10-inch-rack-Top cross -middle

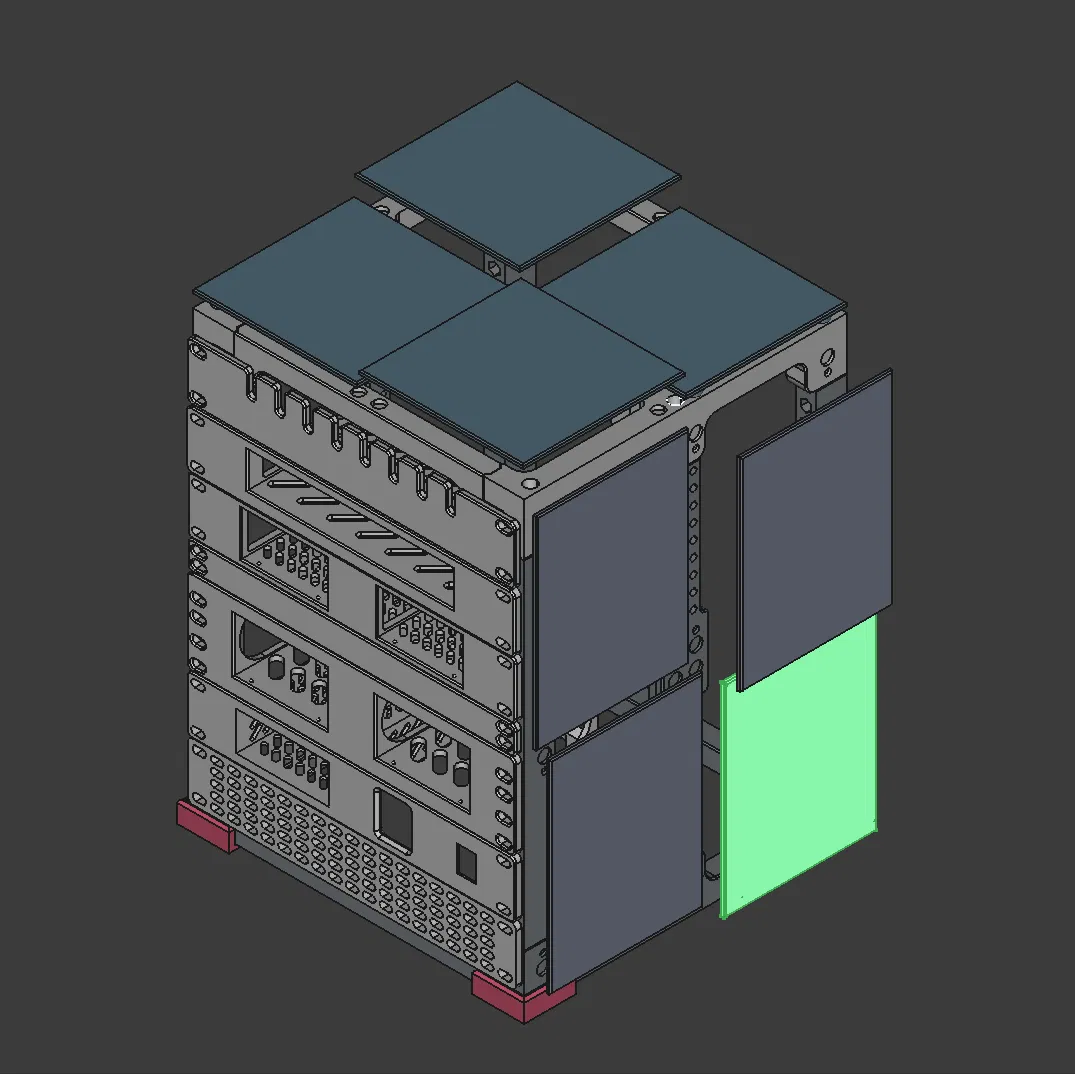

Các tấm bên (side panels) dùng nam châm (đường kính 9.5 mm - dày 1.5/2 mm) để cố định vào đúng vị trí.
Tấm trên (top panels) dùng kiểu lắp ép (pressure fit).
Các lỗ của rack units ở phía trên và phía dưới là loại ngắn, sẽ bắt vít trực tiếp vào nhựa (M5 - dài 10/12 mm).
Bạn sẽ cần để lắp ráp phần khung cơ bản:
-
36 x inserts đồng (bronce inserts) M5 10mm.
-
12 x vít M5 20mm
-
12 x vít M5 30mm
Mỗi module dùng vít M5 25MM và ê-cu.
Nam châm mình dùng cho các tấm bên là loại 9.5 mm và dày 1.5 mm. Bạn có thể dùng loại tương đương, tối đa khoảng 10 mm và dày 2 mm.
