PRUSA CORE one - COREBOXX: Hệ thống lưu trữ filament

Sau thành công của bản enXLosure dành cho Prusa XL, tôi rất vui mừng thông báo Dự án mới nhất của mình;

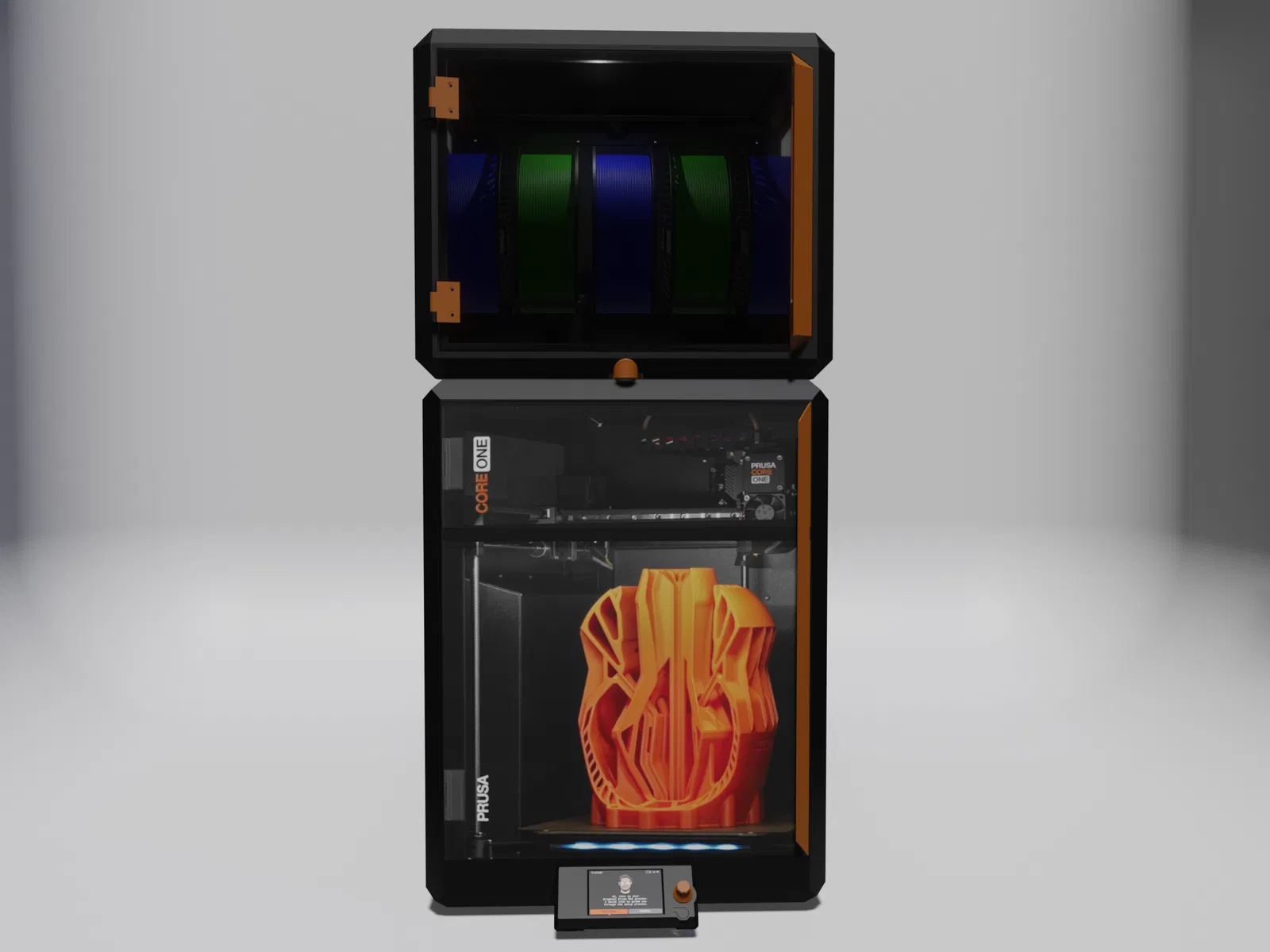

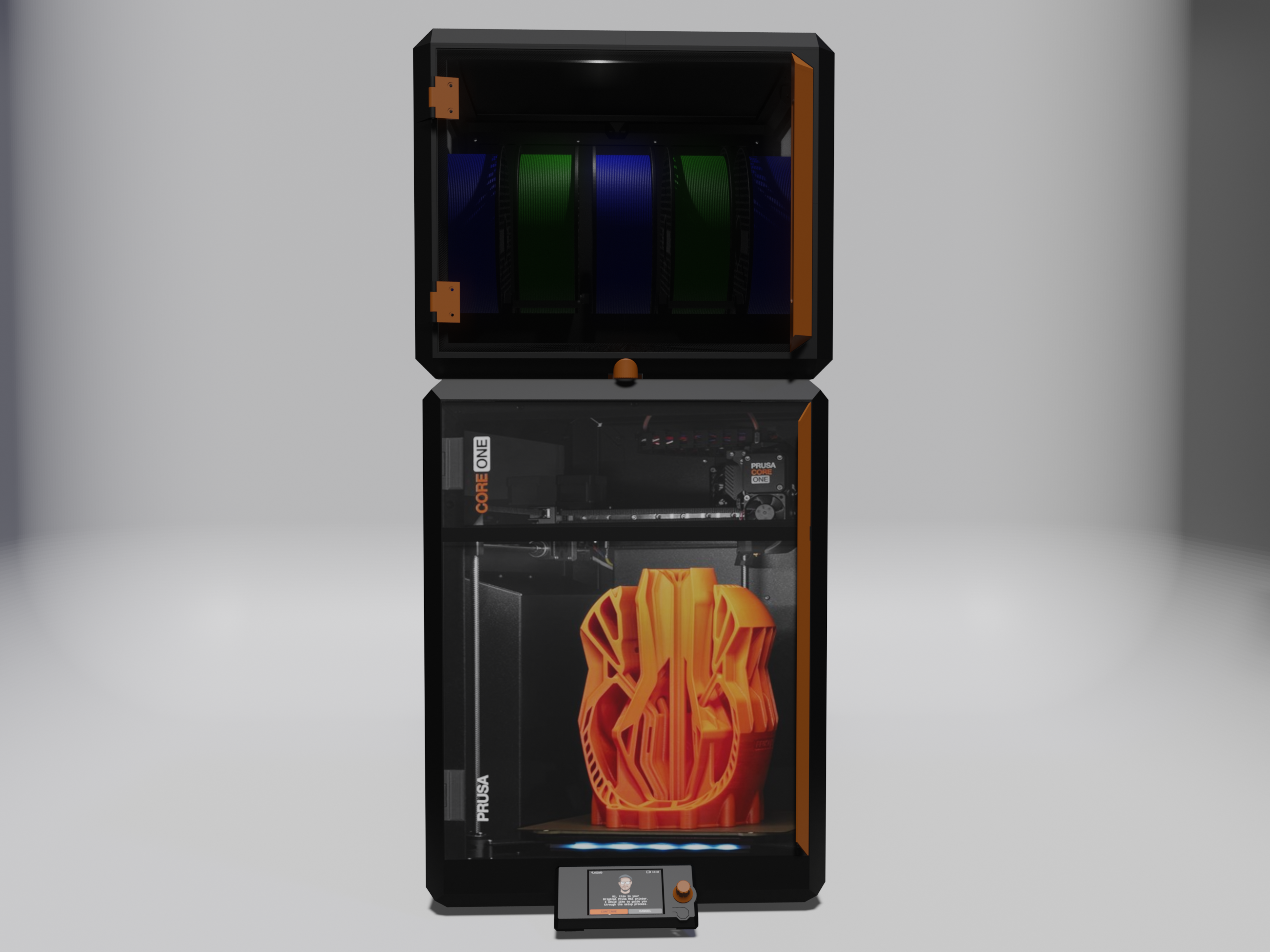

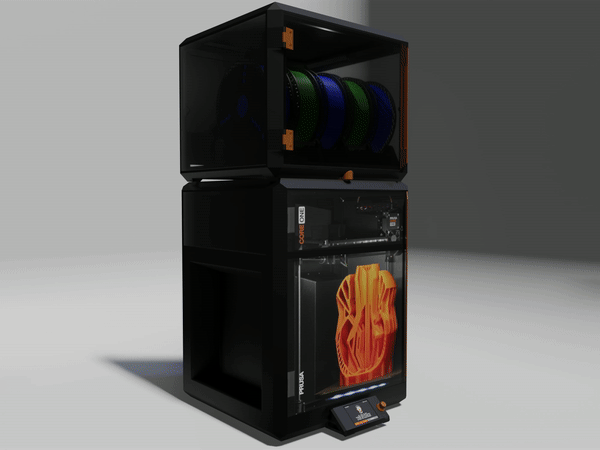

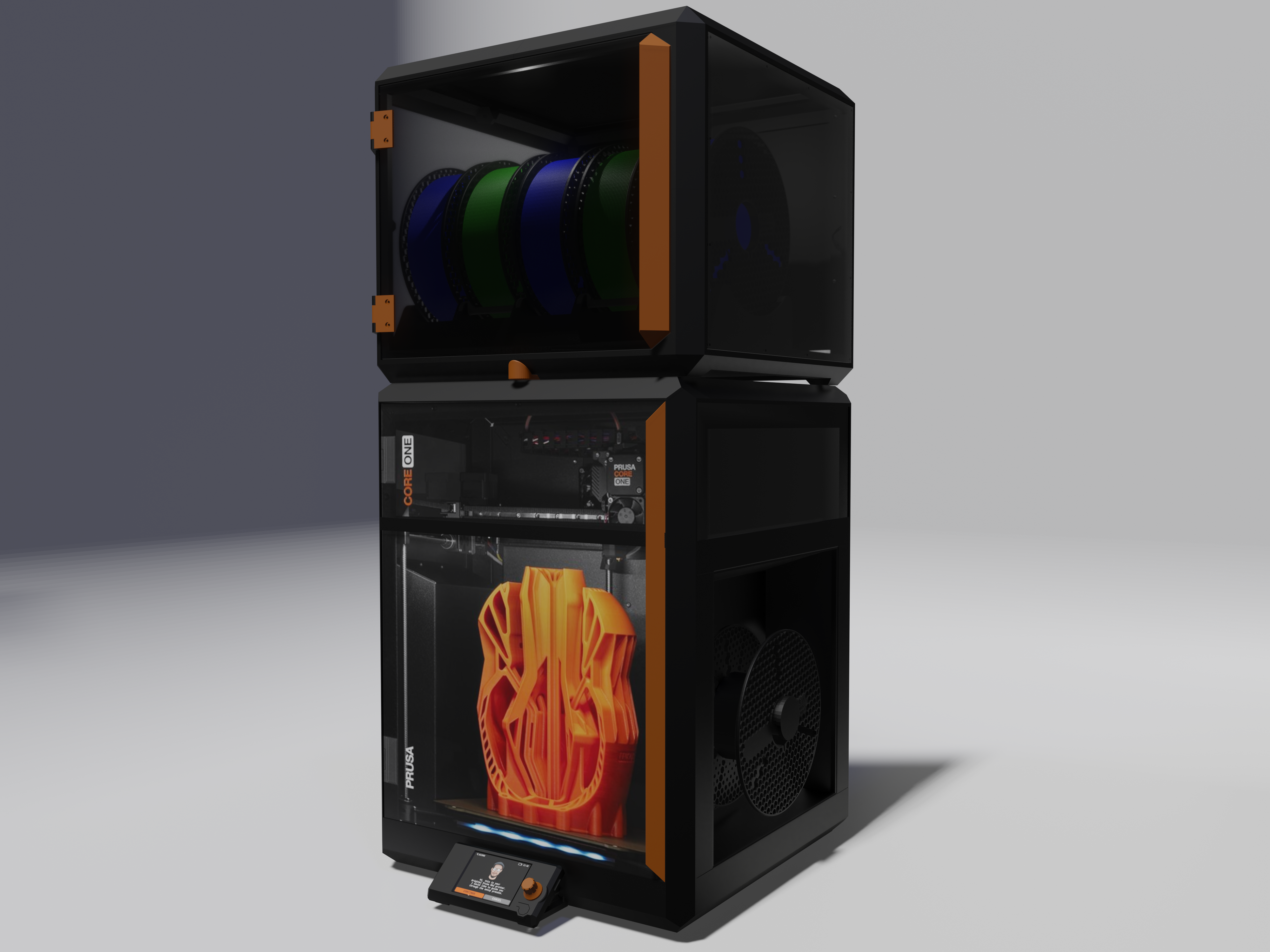

COREBOXX → Hệ thống lưu trữ filament dành cho Prusa CORE one!

COREBOXX là một nền tảng tất cả trong một để lưu trữ, sắp xếp và quản lý filament một cách gọn gàng. Nó hoàn toàn có thể in được trên chính CORE one và cực kỳ dễ chế tạo và lắp ráp, với rất ít bộ phận cần thiết.

Nó được thiết kế để phù hợp hoàn hảo với ngôn ngữ thiết kế của Prusa CORE mà vẫn giữ nguyên tất cả chức năng của máy in.

Đây là phiên bản Tiêu chuẩn;

• Gắn trên đỉnh máy CORE one, hoặc đặt bên cạnh máy trên bàn
• Hỗ trợ 5 cuộn filament 1kg (rộng tới 72mm)
• Giữ nguyên mọi chức năng của CORE one (bao gồm cả việc tiếp cận các lỗ thông hơi phía trước)
• Hoàn toàn có thể in 3D trên chính CORE one.
• Được thiết kế để mang lại cảm giác và vẻ ngoài phù hợp với ngôn ngữ thiết kế của CORE ONE.

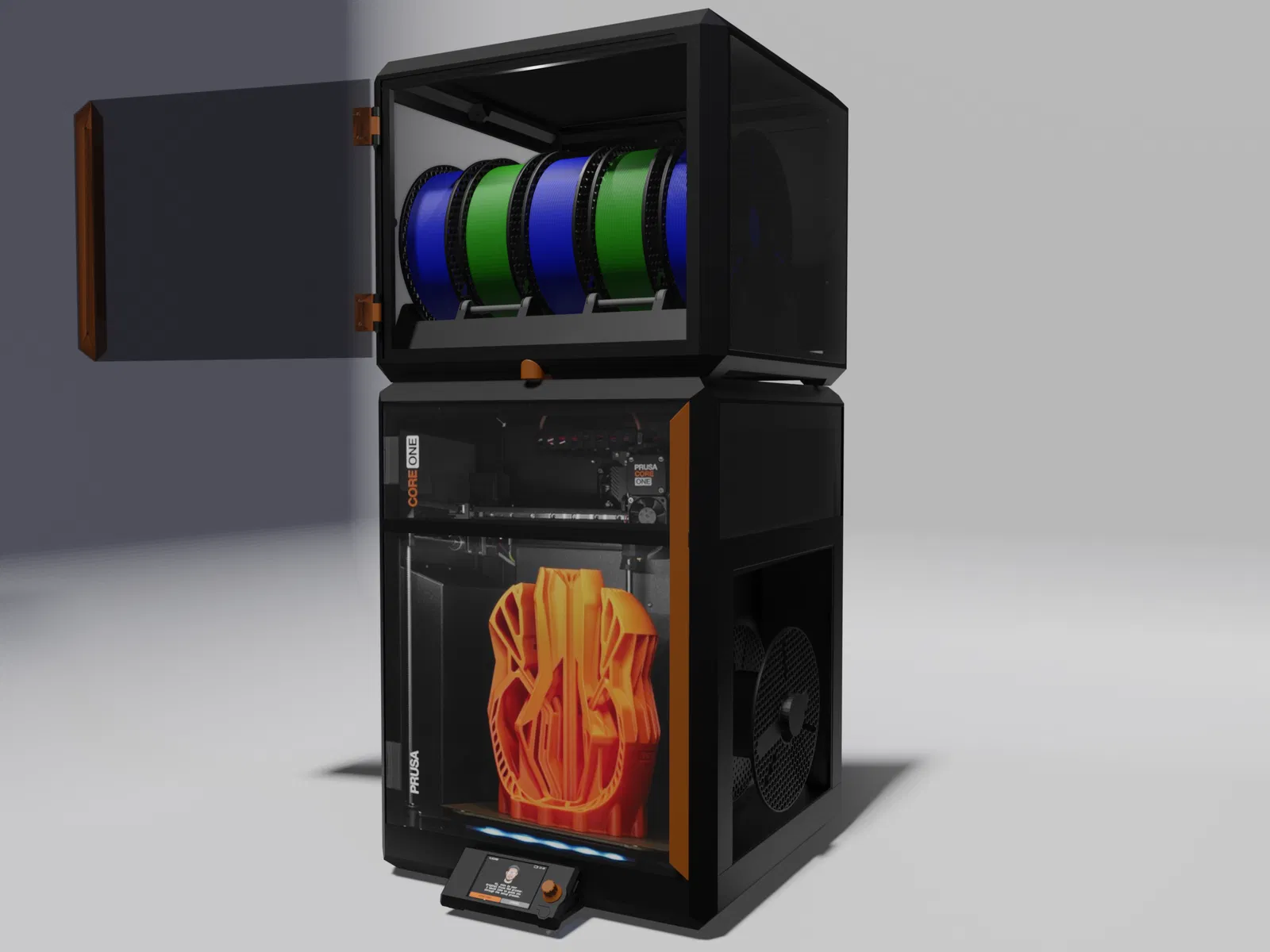

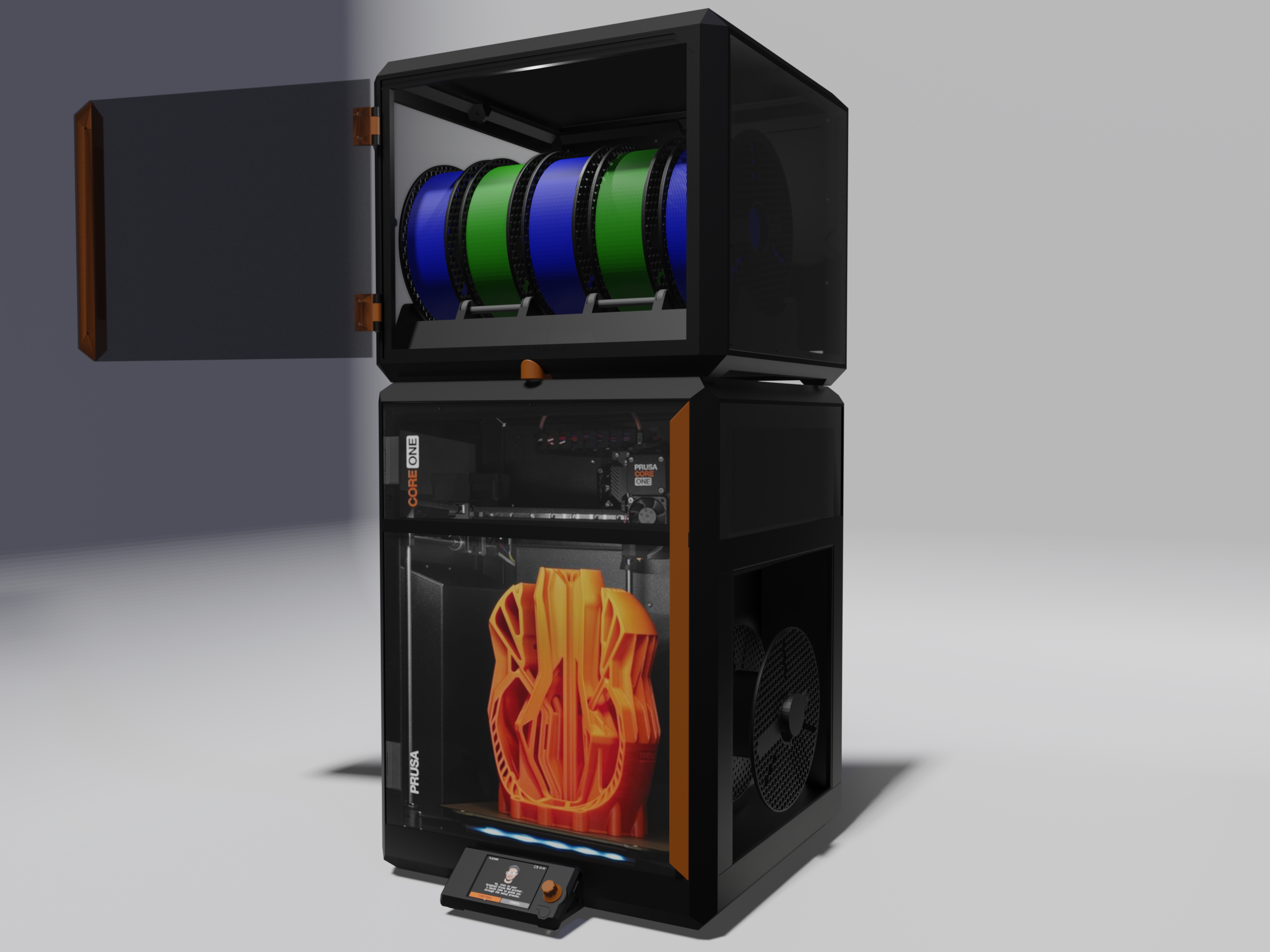

• Có cửa ra vào hoàn toàn, đóng mở bằng nam châm
• Có thiết kế khung chắc chắn, được lắp ráp bằng các bộ ren nhiệt chắc chắn

Ngoài ra còn có phiên bản (mô hình trả phí) bổ sung các tính năng sau;

• Gắn từ tính vào khung CORE one
• Hỗ trợ đầy đủ cho MMU3 tích hợp với hệ thống bộ đệm thụ động tích hợp

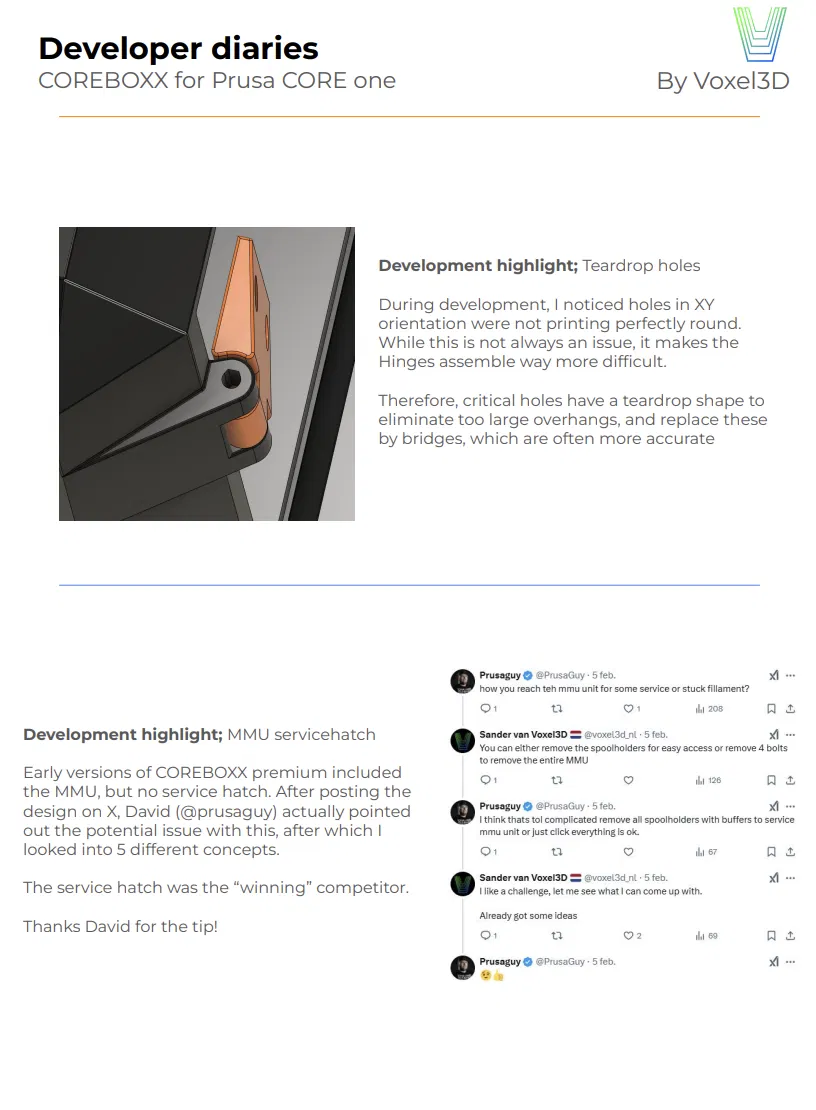

• Một cửa bảo trì để dễ dàng bảo dưỡng MMU khi cần, mà không cần tháo bu lông.
• Các điểm gắn bổ sung cho các phụ kiện trong tương lai
• Ống dẫn bowden MMU ngắn tới nextruder dài 52,5cm
• Bộ giữ cuộn dây thụ động, có khả năng tua lại để đệm MMU gọn gàng
• Tệp STEP để dễ dàng sửa đổi
• Mã gcode được cắt sẵn
• Các tệp dự án Prusaslicer được chuẩn bị sẵn sàng

Hướng dẫn in;

Mọi bộ phận in 3D đều được định hướng sẵn để in tối ưu nhất. Để đảm bảo các bộ phận chắc chắn, vui lòng sử dụng các tệp dự án prusaslicer hoặc mã gcode đã tải lên. Nếu bạn tự cắt các tệp, vui lòng đảm bảo có ít nhất 3 lớp tường và 25% vật liệu độn đồng nhất (hình khối hoặc xoáy). Ngoài ra, hãy đảm bảo tất cả độ dày tường tối thiểu là 0,7mm và tùy chọn “đảm bảo độ dày tường dọc” được bật.

Nếu bạn in trên máy có khay in 300mm trở lên, bạn có thể định hướng lại các bộ phận khung để in mà không cần hỗ trợ.

Tổng thời gian in;

• Màu chính → 4 ngày, 12 giờ - Chia thành 5 mã gcode
• Màu phụ → 7 giờ, 16 phút - Chia thành 2 mã gcode

Tổng vật liệu in;

• Màu chính → 2,6 Kg
• Màu phụ → 160 gram

Hướng dẫn lắp ráp;

Tôi đã tạo một hướng dẫn chi tiết gồm 57 trang, hướng dẫn lắp ráp/sử dụng có thể tìm thấy tại đây; https://drive.google.com/file/coreboxx manual

Danh sách phần cứng;

• Tất cả các tấm (acrylic 3mm, tấm đáy 5mm)
• Tất cả các bộ phận khung, in 3D bằng PETG (vui lòng điều chỉnh tỷ lệ để bù hao hụt)
• Tất cả các bộ phận phụ kiện (in 3D bằng PETG, màu nhấn)
• Tất cả các tấm (acrylic 3mm, tấm đáy 5mm)
• 90x bu lông M3x8 (SBHC là loại đẹp nhất về mặt thẩm mỹ)
• 88x bộ ren nhiệt M3 (M3 x 5d x 4h)
• 4x đai ốc khóa M3
• 20x vòng bi 686 ZZ (6 x 13 x 5)
• 10x trục đường kính 6mm, dài 80mm
• 11x khớp nối ống PTFE PC4-M6. (thru feed)
• 3m ống PTFE (ID 2,5mm, OD 4mm)
• 4x nam châm neodymium 6x3mm

Dụng cụ;

• Tua vít (Cùng loại với bu lông của bạn)
• Keo siêu dính
• Mỏ hàn, (Dụng cụ ren nhiệt được khuyến nghị)

Bộ phụ kiện phần cứng

Nếu bạn không muốn bận tâm đến việc tự tìm nguồn cung ứng tất cả các bộ phận, hoặc không có máy cắt laser, chúng tôi đã có sẵn các bộ kit để bạn mua ($99) qua:

• Aliexpress; Bộ kit COREBOXX - qua Aliexpress
• Cửa hàng Blurolls trực tiếp (giảm giá 5%); Bộ kit COREBOXX - qua Blurolls

Chúng tôi sẽ sớm có bộ kit tại các kho hàng ở EU và Mỹ. Các bộ kit được kiểm tra và sử dụng polycarbonate, ốc vít và bộ ren không chì chất lượng cao.

Tôi nhận được một số khoản bồi thường từ tất cả các đơn hàng được thực hiện, vì vậy việc mua bộ kit sẽ hỗ trợ tôi với tư cách là một nhà sáng tạo.
