UltiMulti cho COREBOXX (CORE one MMU3)

Do có nhiều người yêu cầu, mình đã làm ra chân đế để gắn UltiMulti vào bên trong COREBOXX nha.

UltiMulti là trải nghiệm MMU3 được tối ưu hóa, với nhiều nâng cấp như:

• Tiếp cận đường đi của sợi filament dễ dàng hơn nhiều
• Mở bộ phận idler dễ dàng với thiết kế kẹp
• Quản lý dây cáp tốt hơn nhiều
• Nhiều tối ưu hóa khác (vui lòng tham khảo tài liệu gốc)

Phần in 3D này bổ sung:

• Chân đế L cho COREBOXX (dùng với ốc vít chìm)
• Chân đế R cho COREBOXX (dùng với ốc vít chìm)
• Chân đế L cho COREBOXX (dùng với đai ốc lục giác hoặc vuông M3)
• Chân đế R cho COREBOXX (dùng với đai ốc lục giác hoặc vuông M3)

Để tiện sử dụng, mình cũng đã đính kèm bộ phận hoàn chỉnh mà mình cá nhân đã chọn dùng. Các bạn có thể sao chép để tiết kiệm thời gian cấu hình bản dựng của mình. Mình đã đạt được 3500 lần nạp lại sợi filament liên tục qua 4 gcode mà không gặp một lỗi nào với thiết lập này.

Để điều chỉnh MMU của bạn, bạn không cần bất kỳ bộ phận bổ sung nào.

Cách lắp ráp:

Bước 1;

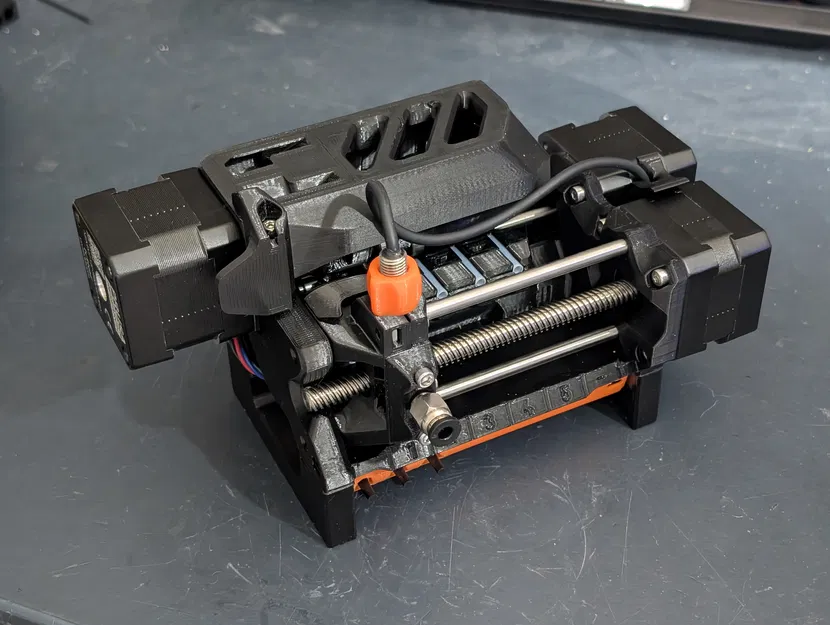

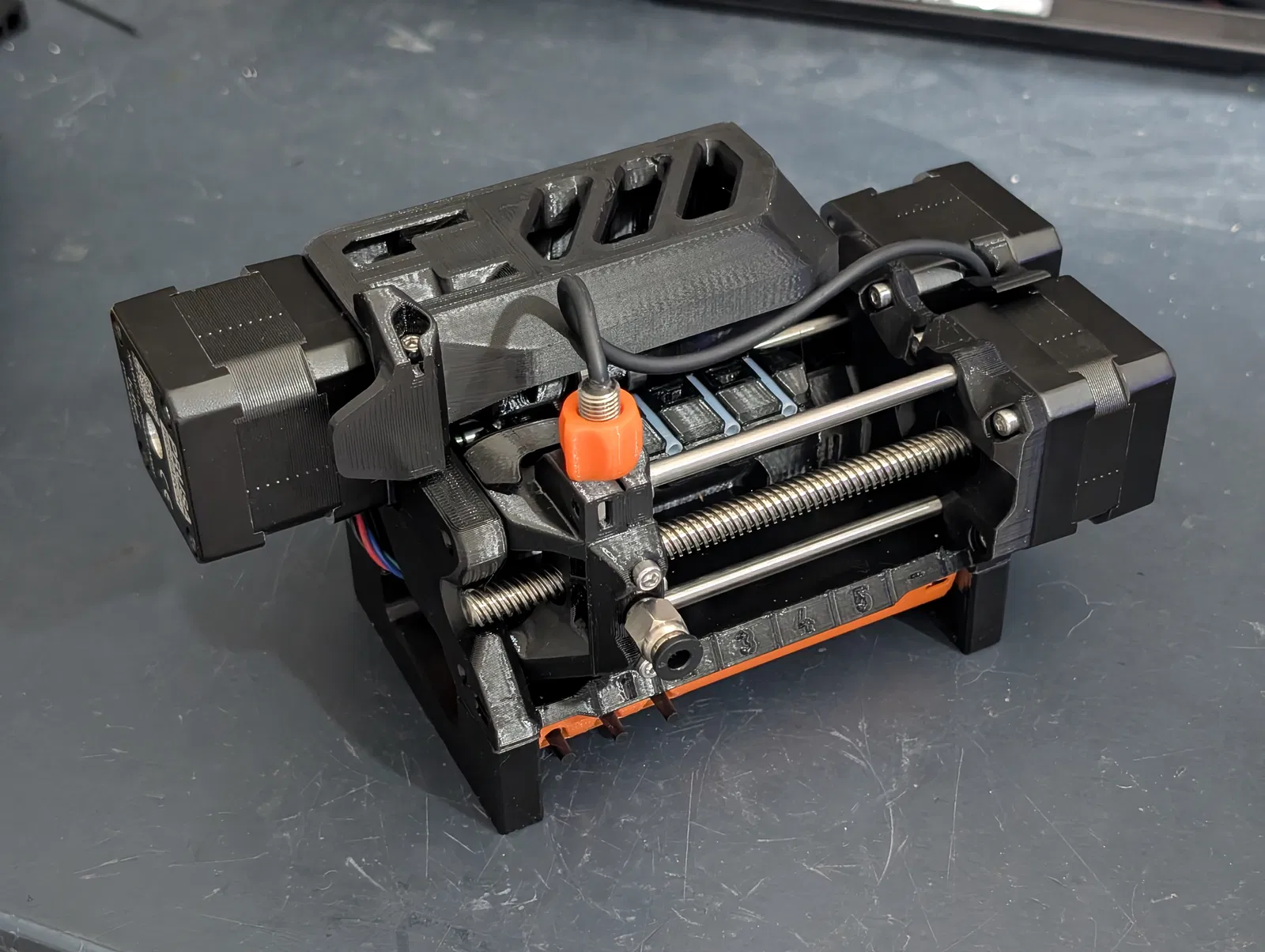

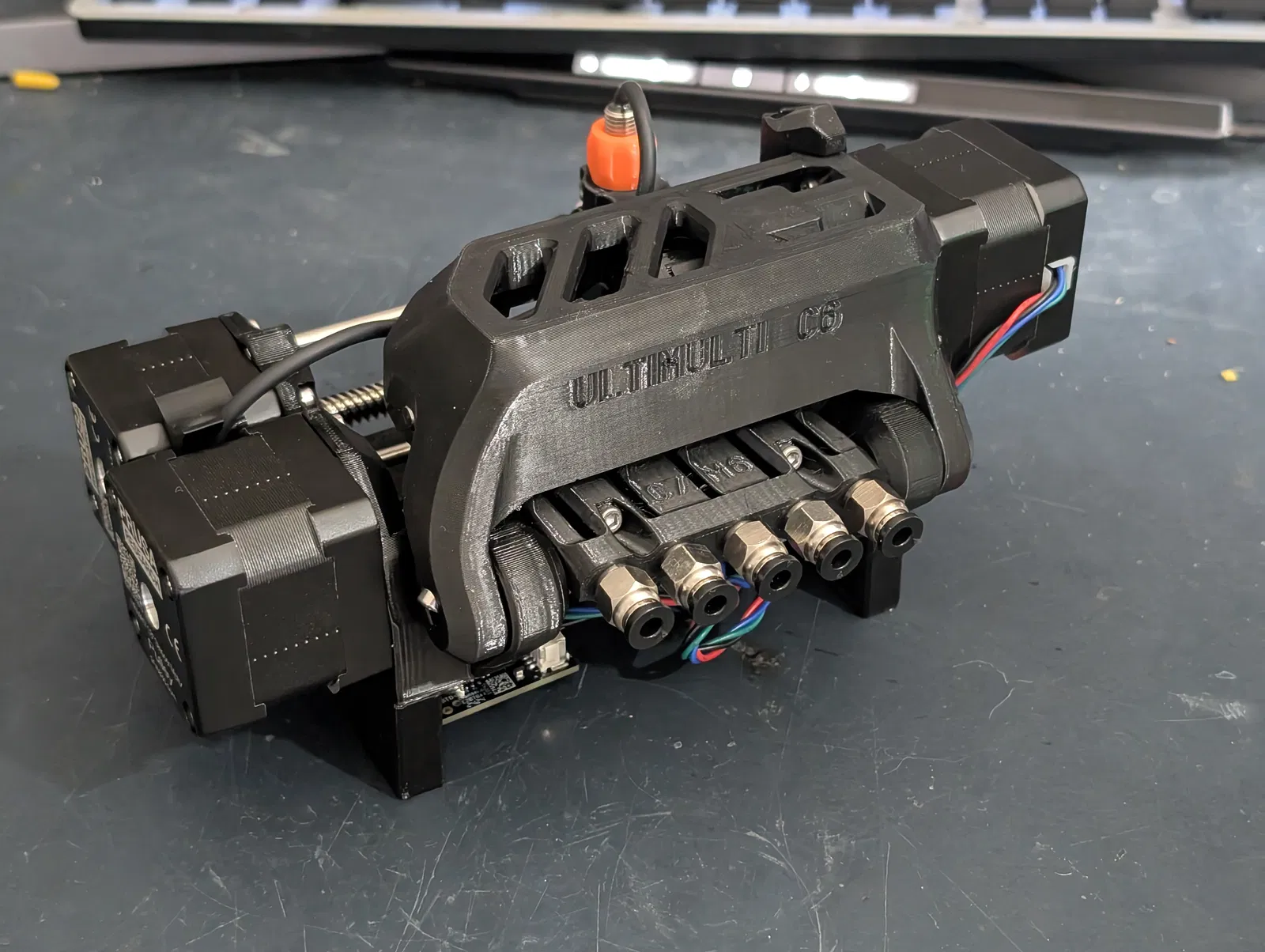

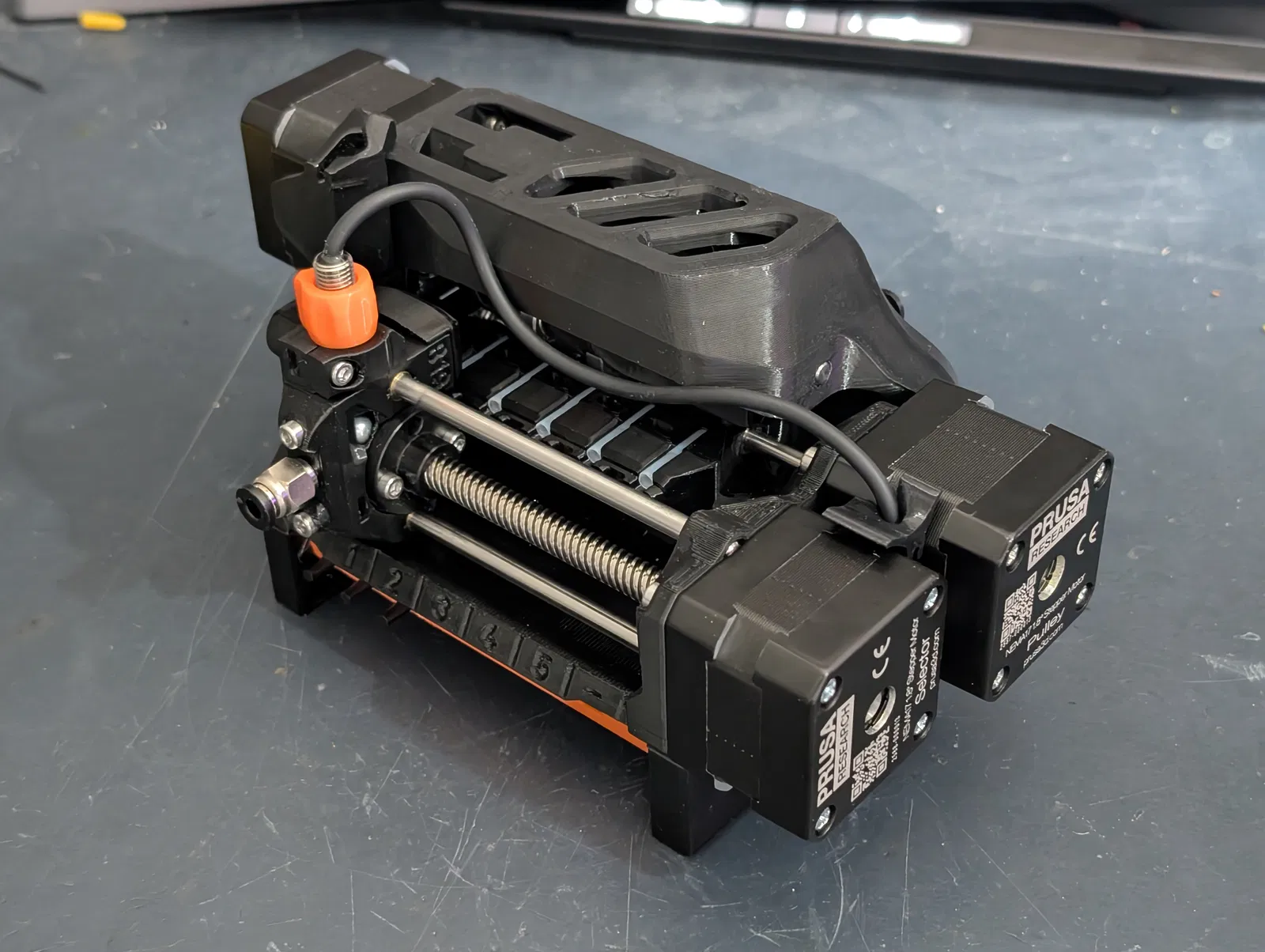

• Lắp ráp UltiMulti như bình thường (chỉ thay thế tất cả các bộ phận nhựa)

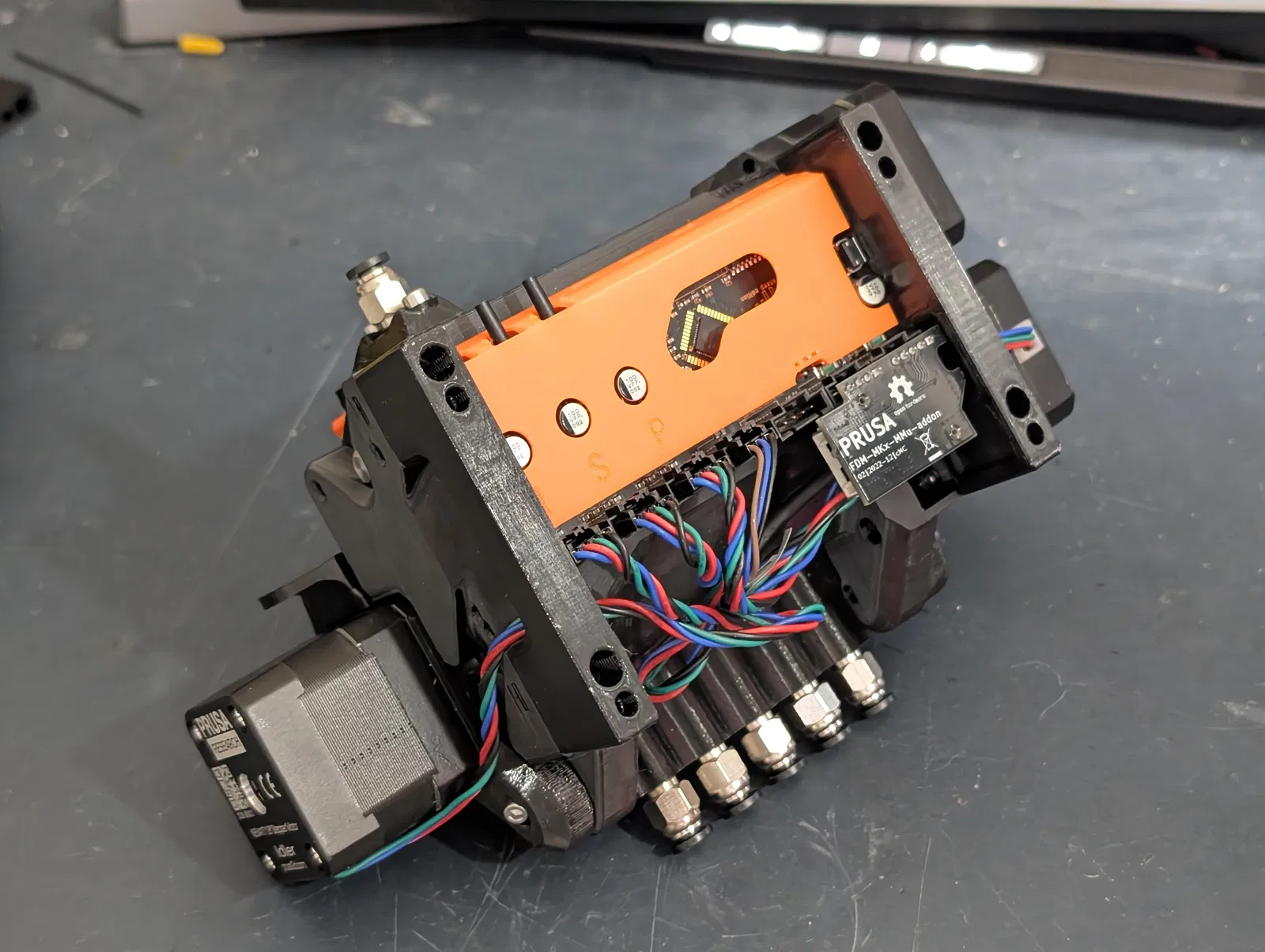

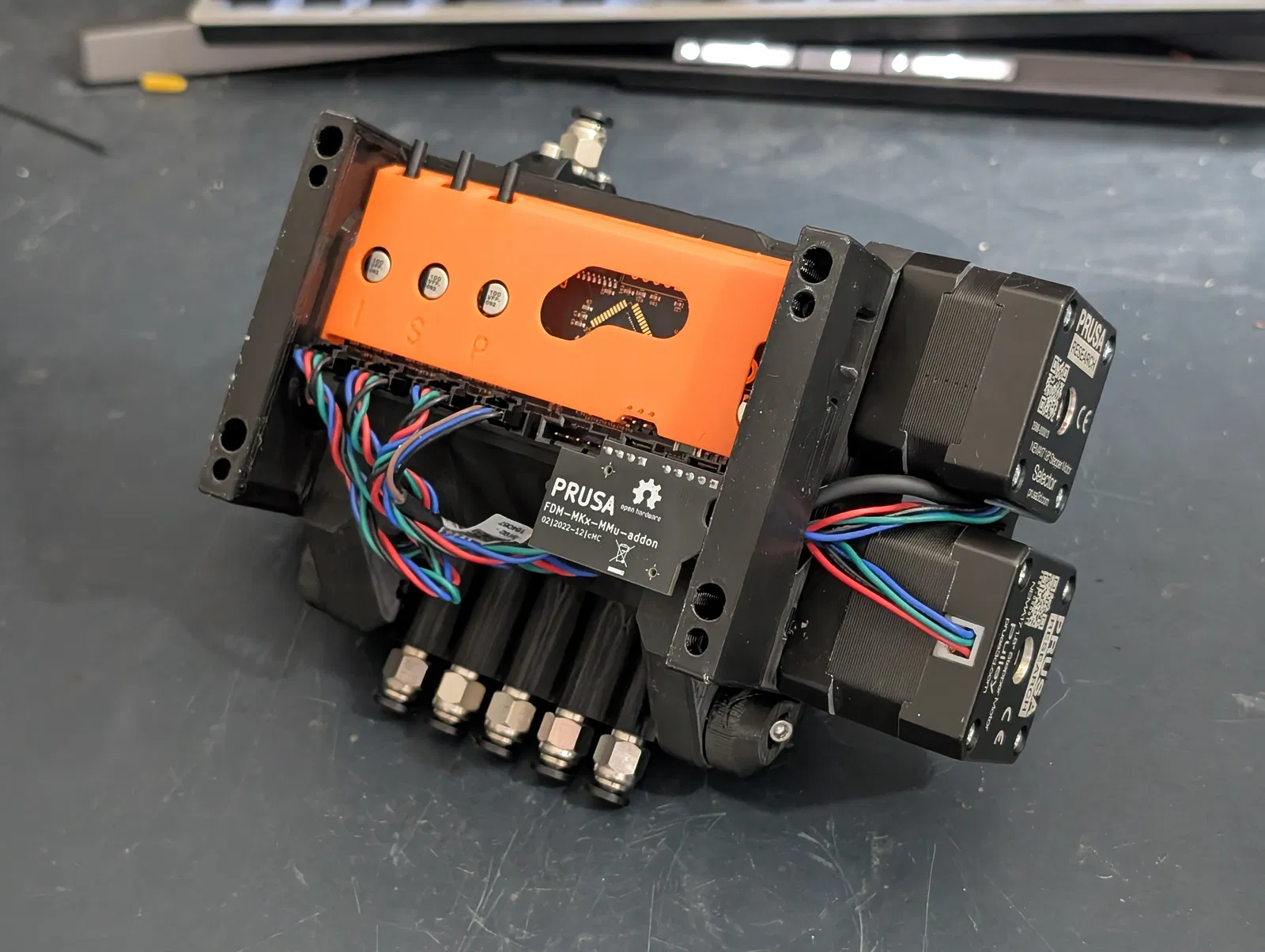

• Bo mạch PD cần được gắn ở góc 90°. Vui lòng sử dụng các chân cắm góc (Female - Male). Hoặc, bạn có thể uốn cong các đầu nối của bo mạch PD nếu chấp nhận rủi ro.

Bước 2;

• Gắn chân COREBOXX, bộ phận này cũng chứa hệ thống điện. Kết nối mọi thứ như bình thường, đảm bảo không làm kẹt bất kỳ dây cáp nào dưới PCB.

Bước 3;

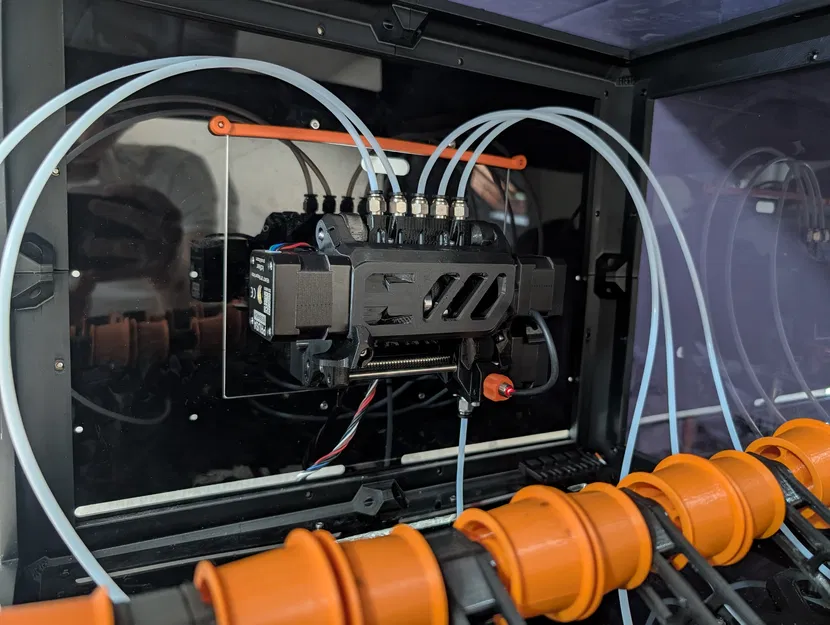

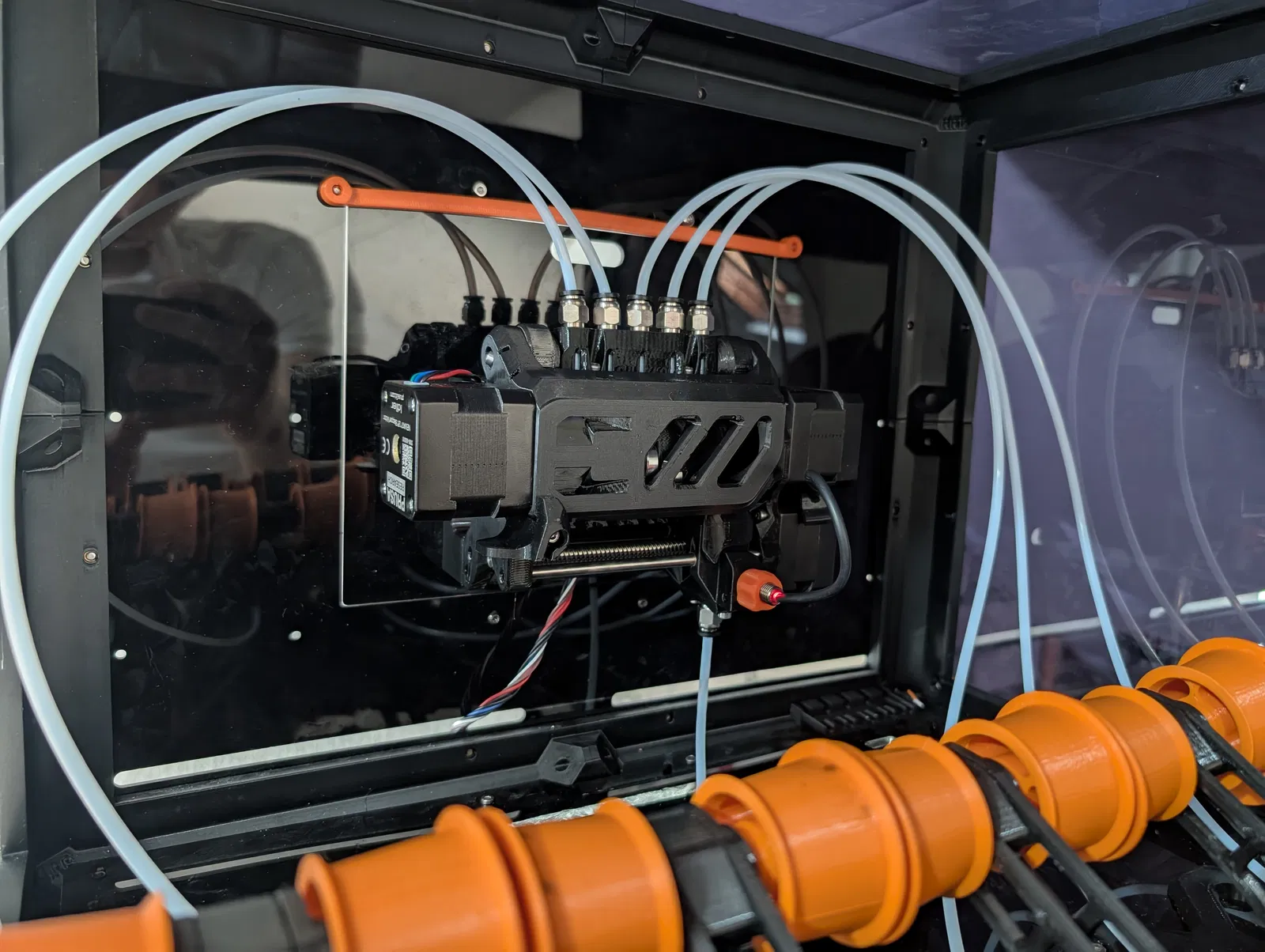

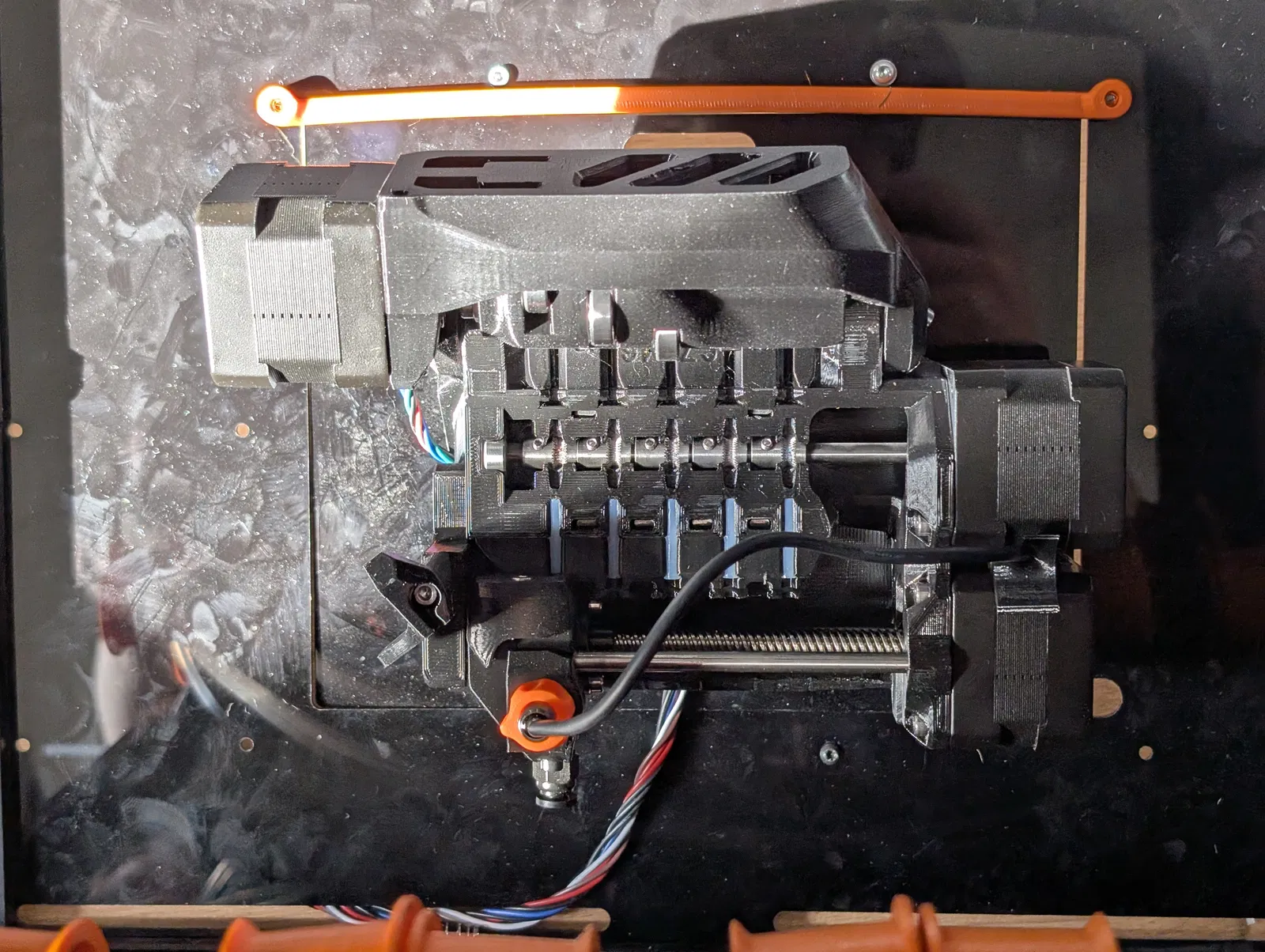

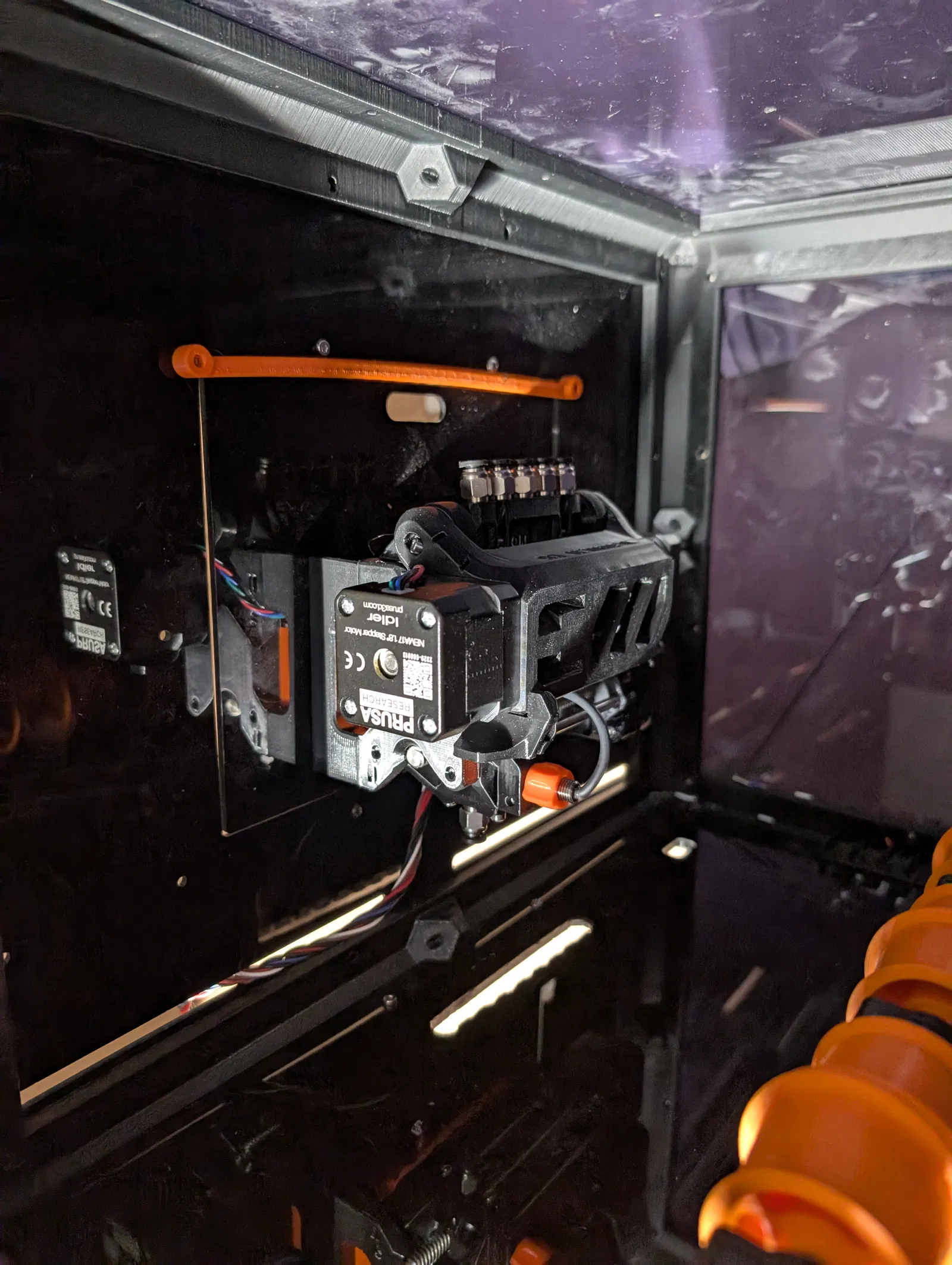

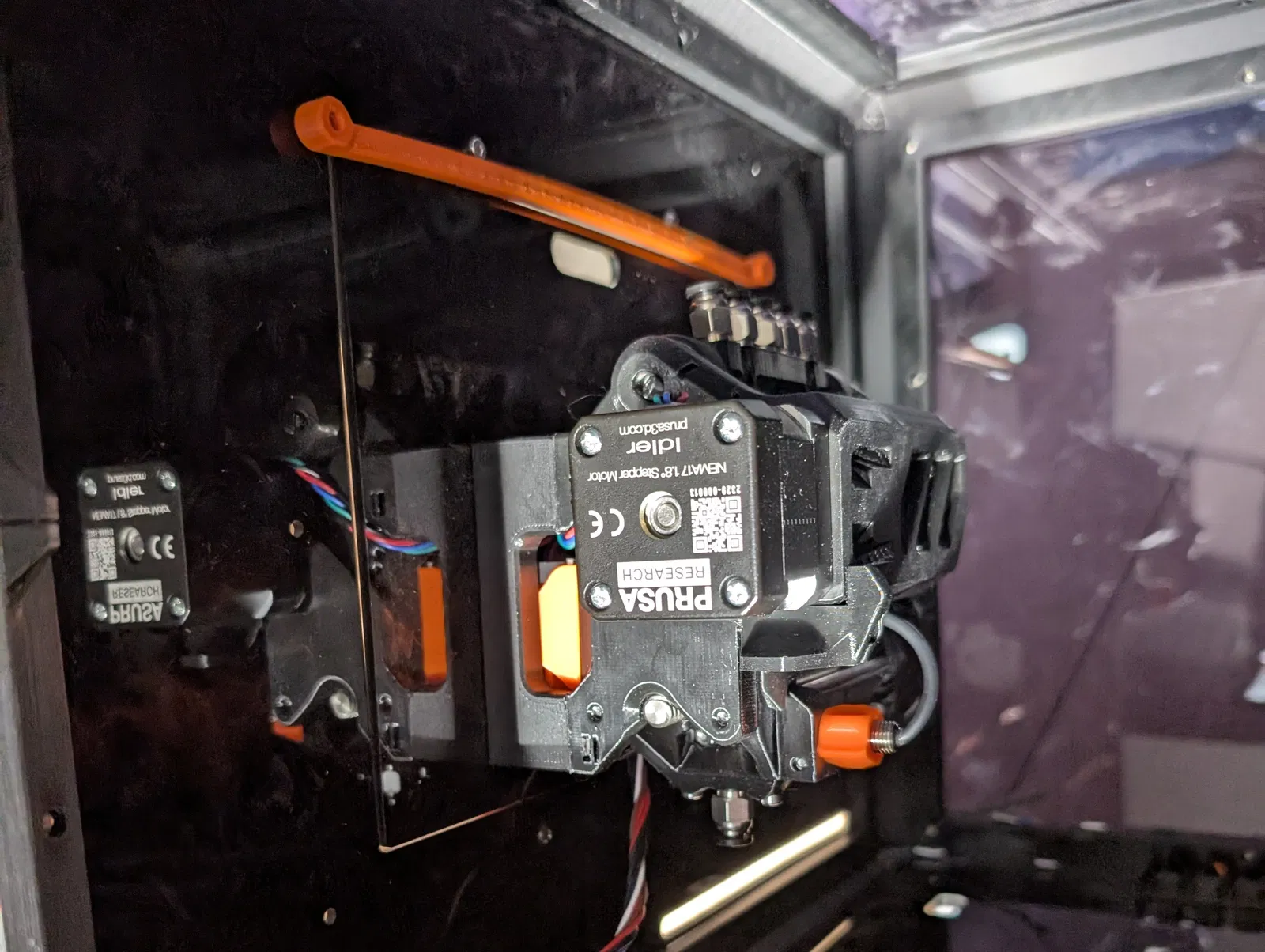

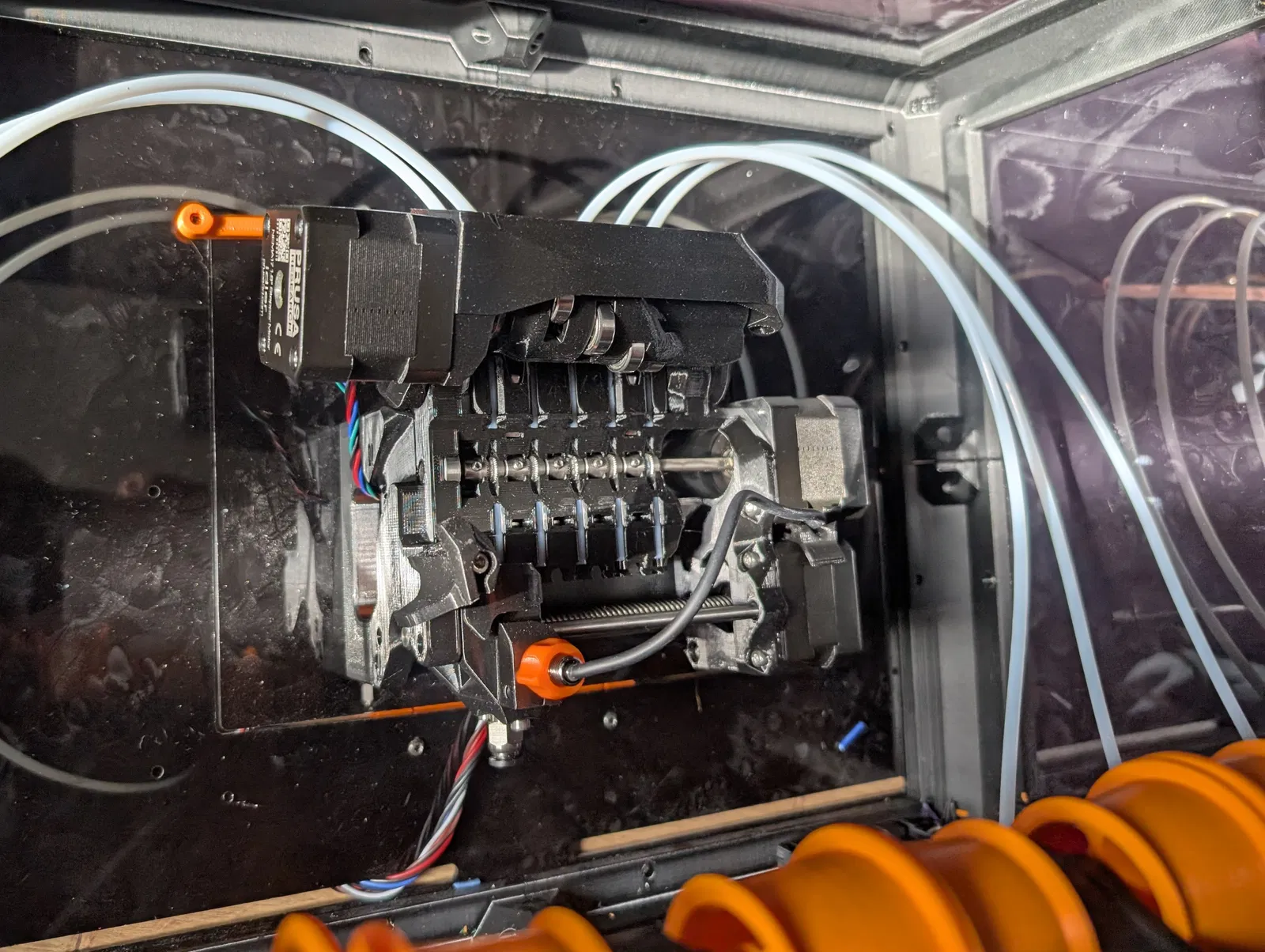

• Gắn UltiMulti vào phía sau COREBOXX và gắn lại tất cả các ống PTFE.
