COREBOXX Heated Semi-smart add-on

Bộ COREBOXX Semi-Smart là một bản nâng cấp điện tử tiên tiến cho hệ thống lưu trữ filament của bạn, giúp tăng cường khả năng sử dụng, an toàn và chức năng. Hệ thống mô-đun này tích hợp sưởi ấm khoang chứa filament, giám sát thời gian thực và các tùy chọn điều khiển nhanh để quy trình in 3D của bạn tốt hơn.

Tính năng chính:

• ✅ Sưởi ấm Filament An toàn – Bộ sưởi PTC 200W với kiểm soát nhiệt độ và độ ẩm mục tiêu (tối đa 45°C)
• ✅ Màn hình OLED – Hiển thị nhiệt độ/đặt trước hiện tại, độ ẩm và các tin nhắn tùy chỉnh như số lớp
• ✅ Điều khiển Đèn LED RGB – Chiếu sáng tùy chỉnh, điều khiển bằng gcode cho thiết lập của bạn
• ✅ Kết nối Nâng cao – 2 chân GPIO Prusa dự phòng và cổng ngắt kết nối MMU dễ dàng
• ✅ Điều khiển Thân thiện với Người dùng – Các nút truy cập nhanh để điều chỉnh
• ✅ Các chức năng trong tương lai – như điều khiển Servo

Video;

Thiết kế Mô-đun để Lắp ráp Dễ dàng:

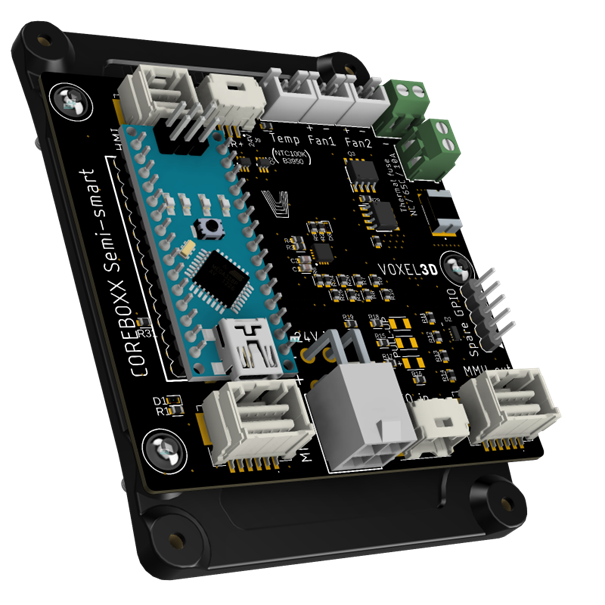

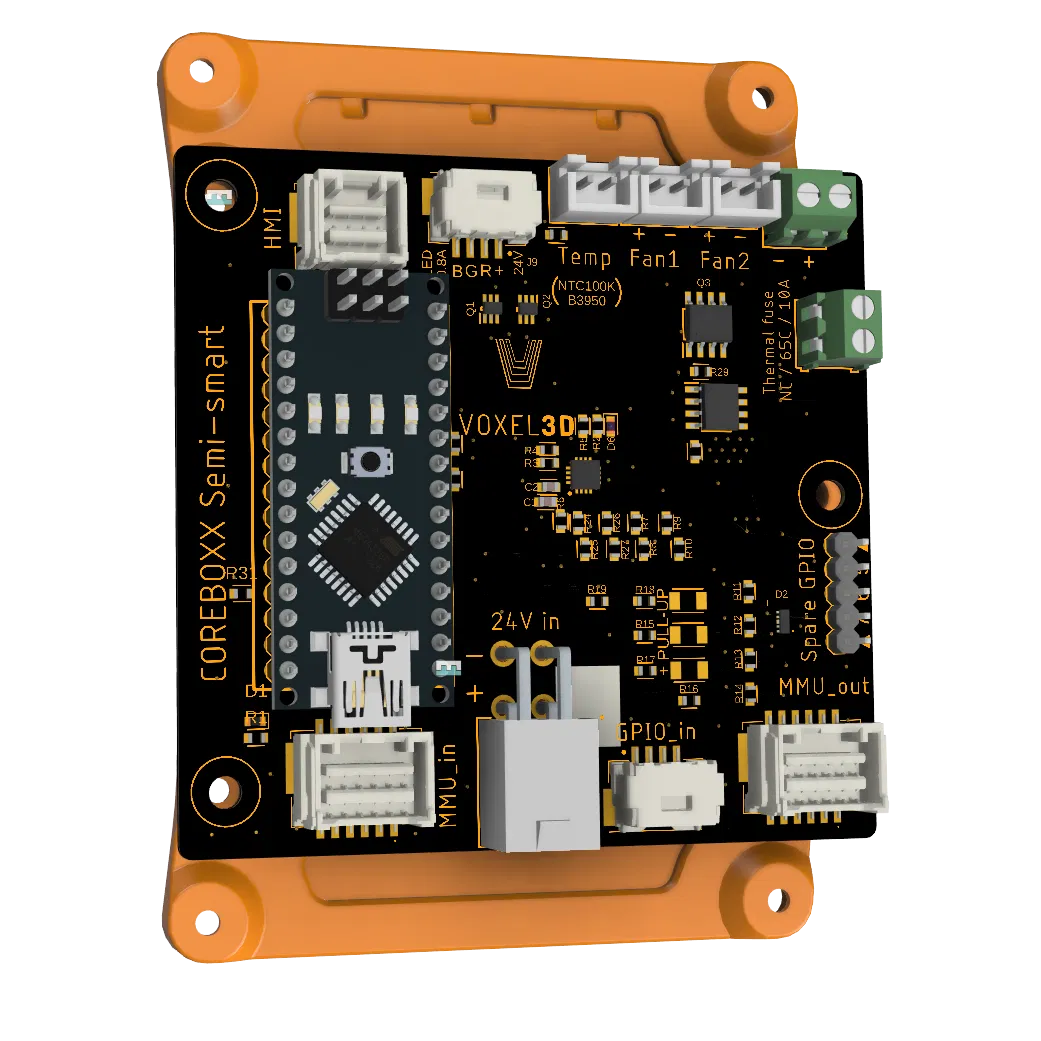

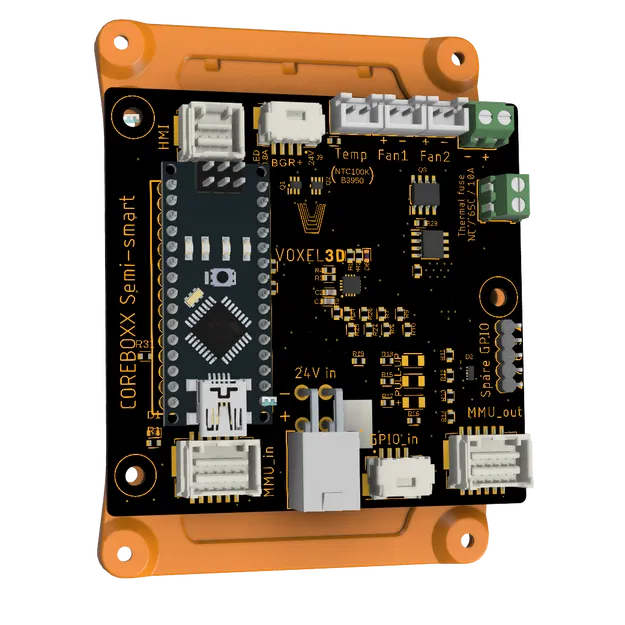

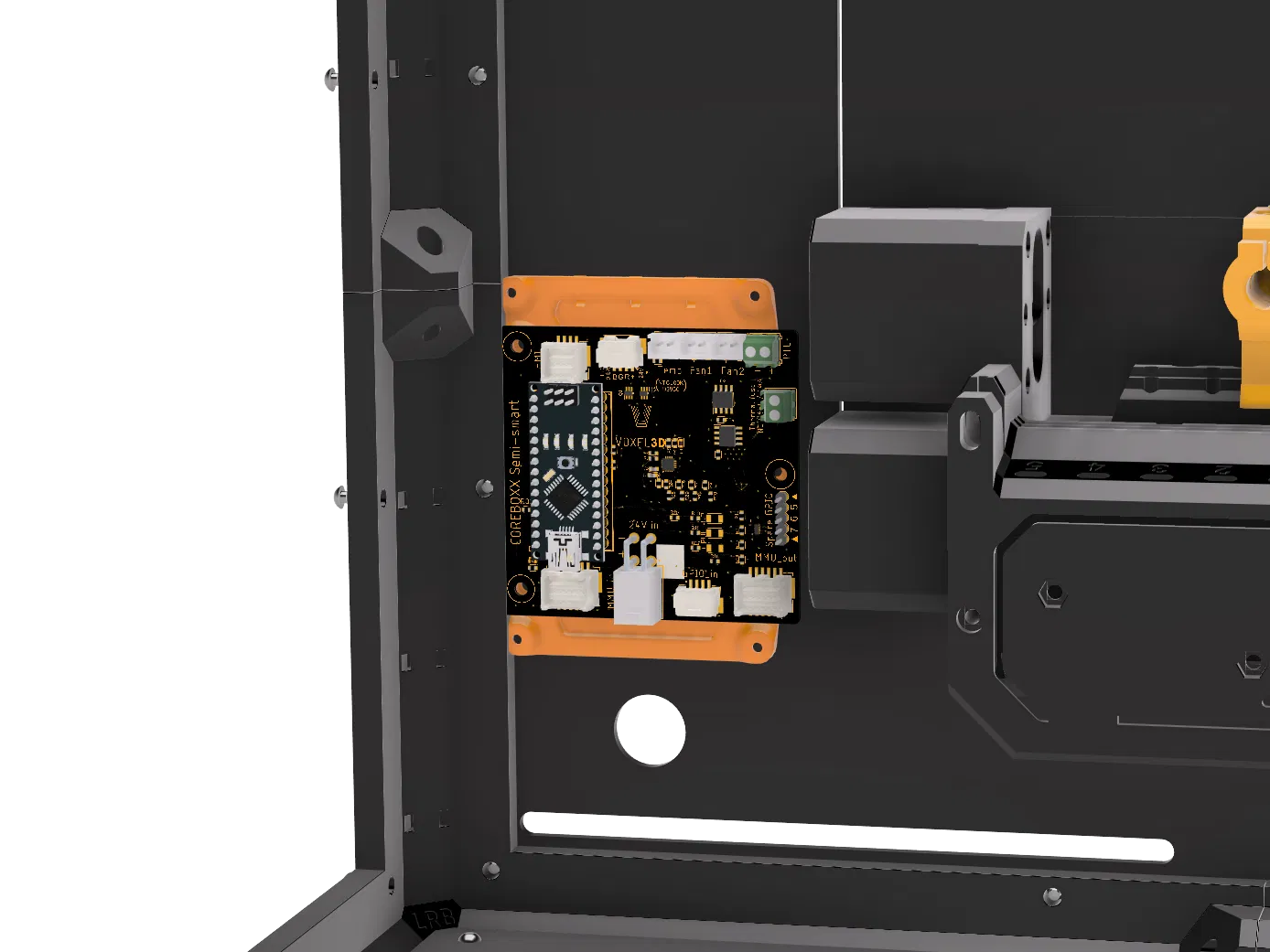

• 🔹 Bo mạch Semi-Smart PCB – Bo mạch điều khiển trung tâm

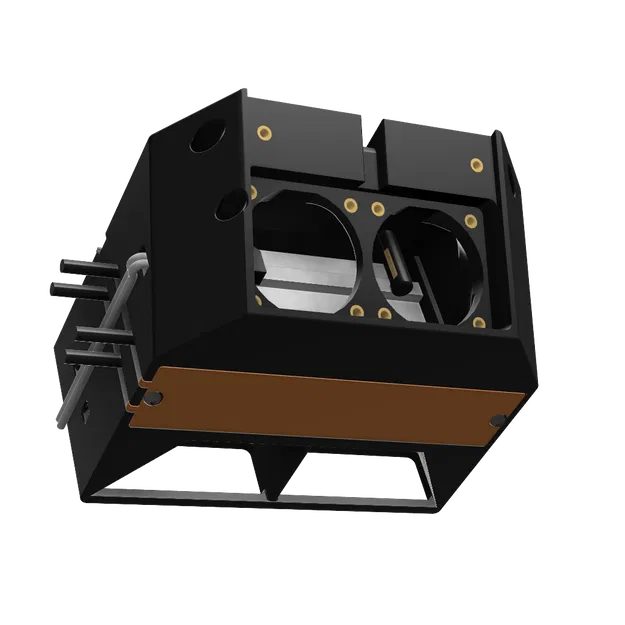

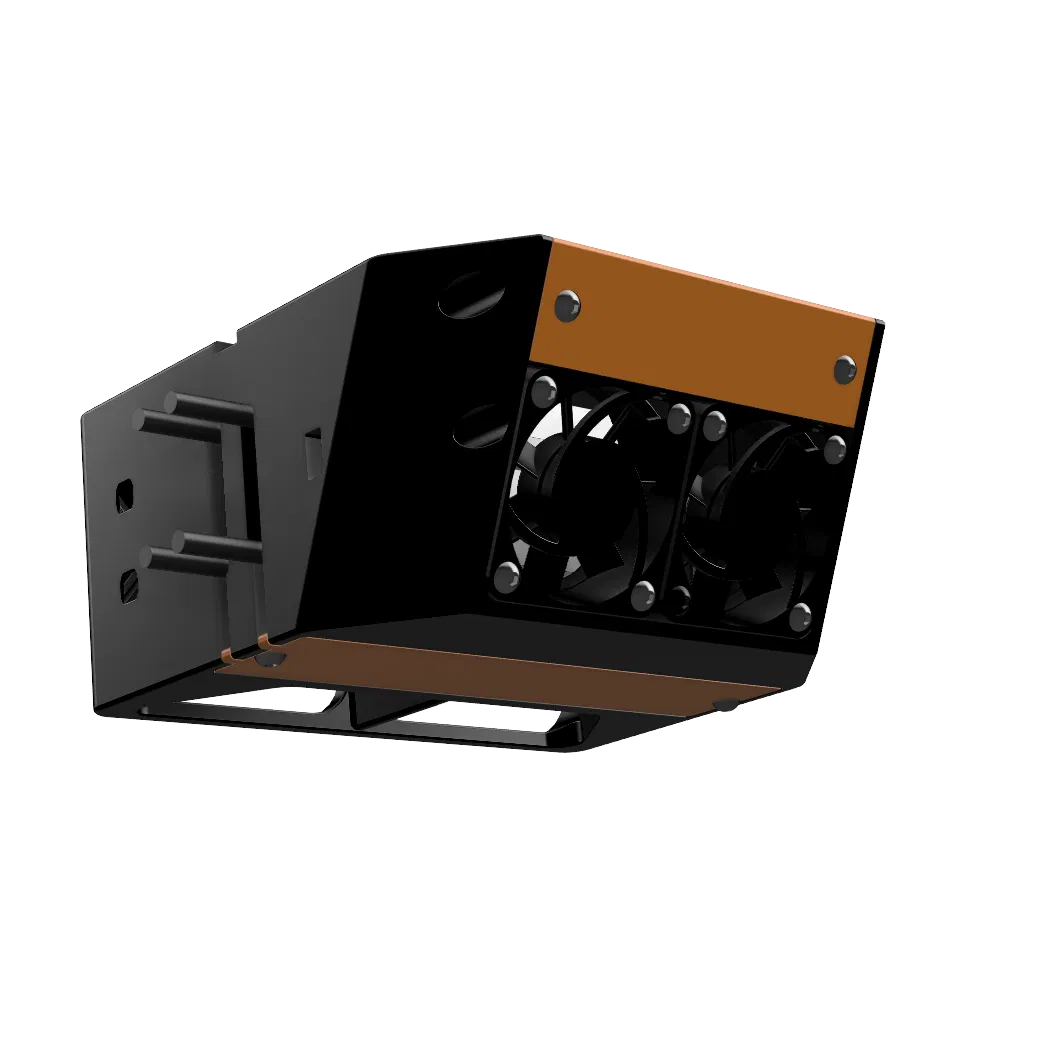

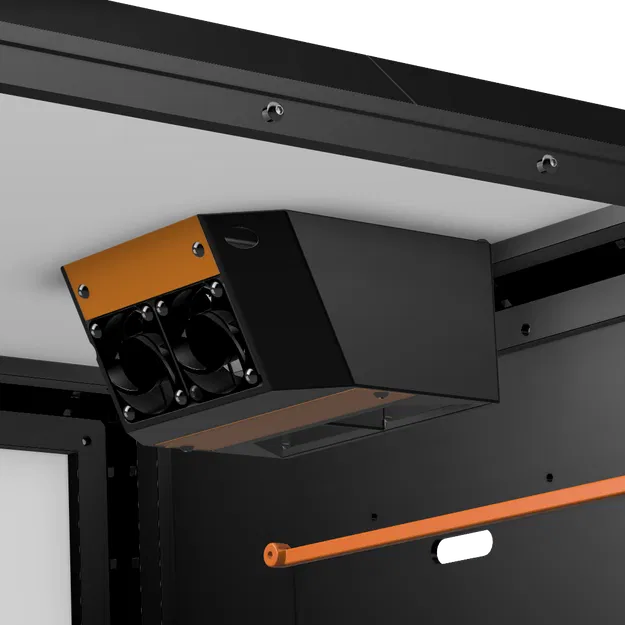

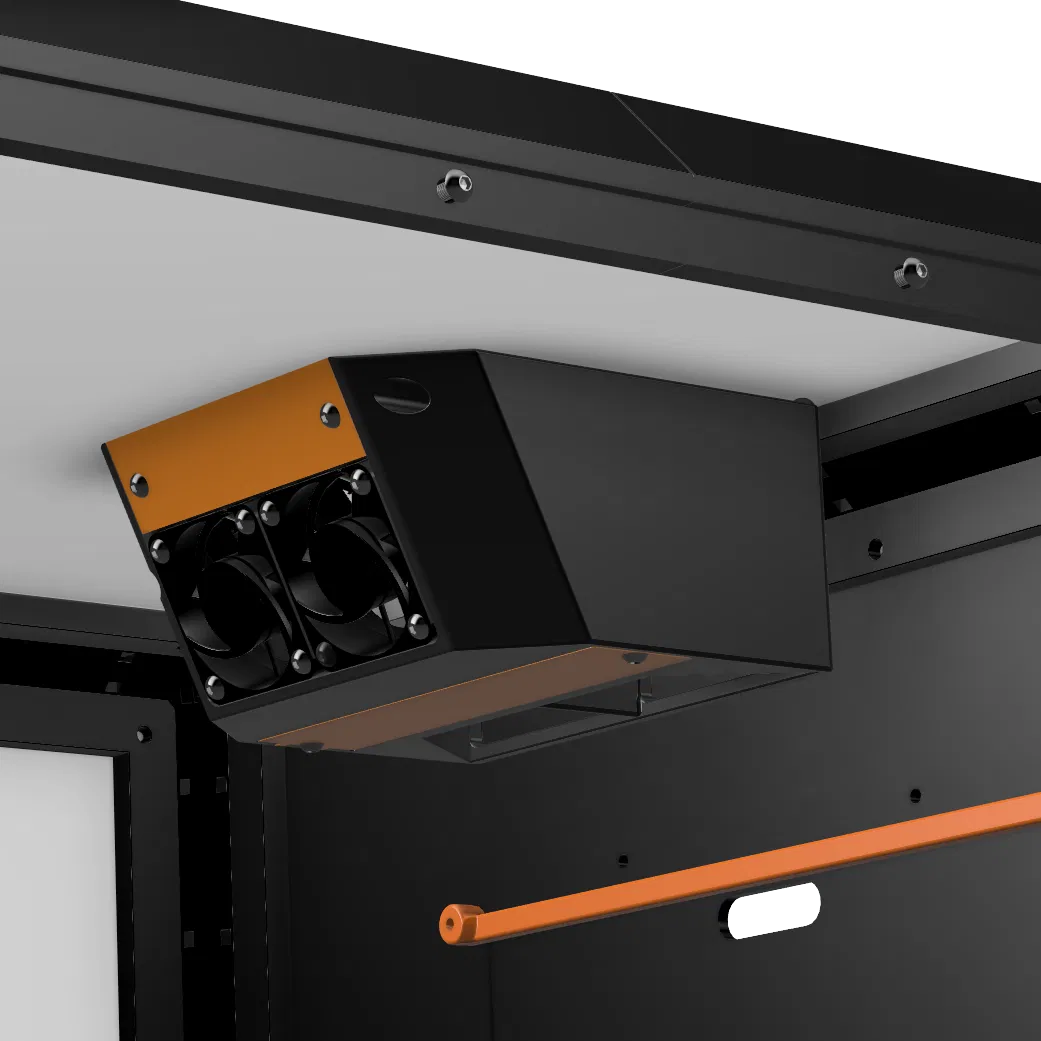

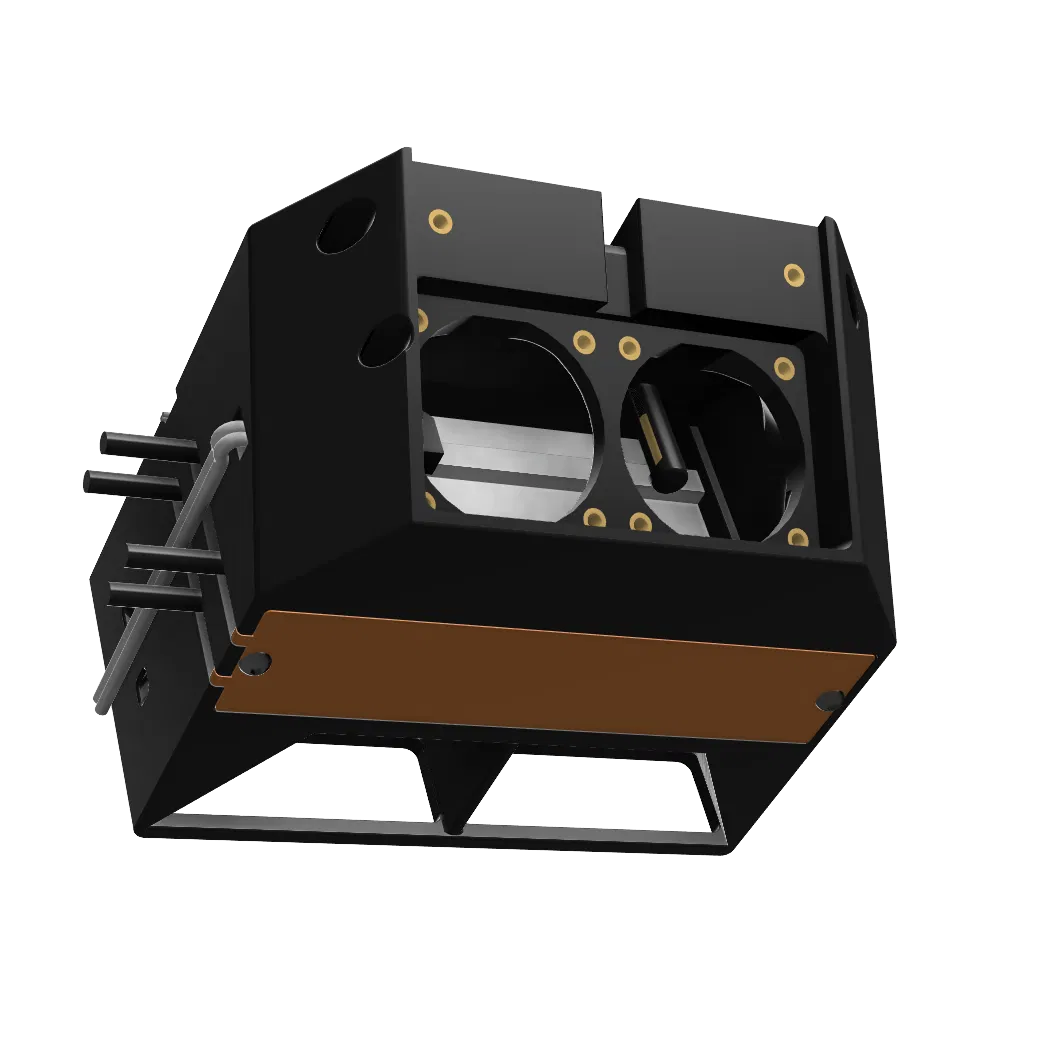

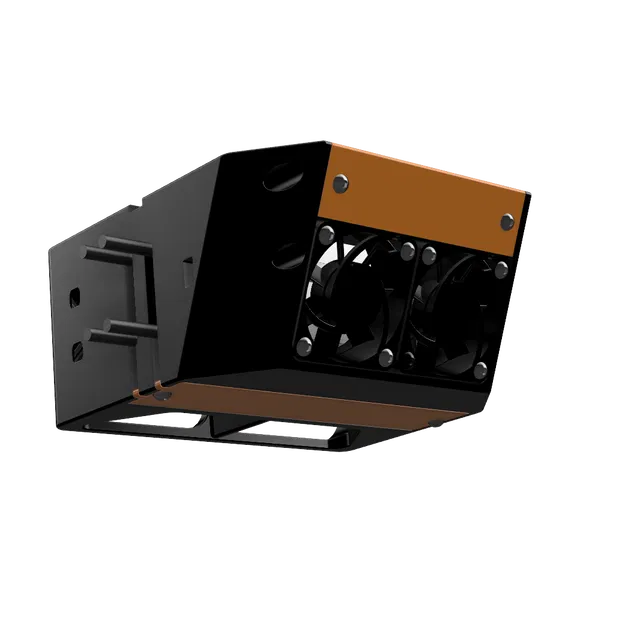

• 🔹 Bộ sưởi – Làm nóng hiệu quả với các biện pháp an toàn

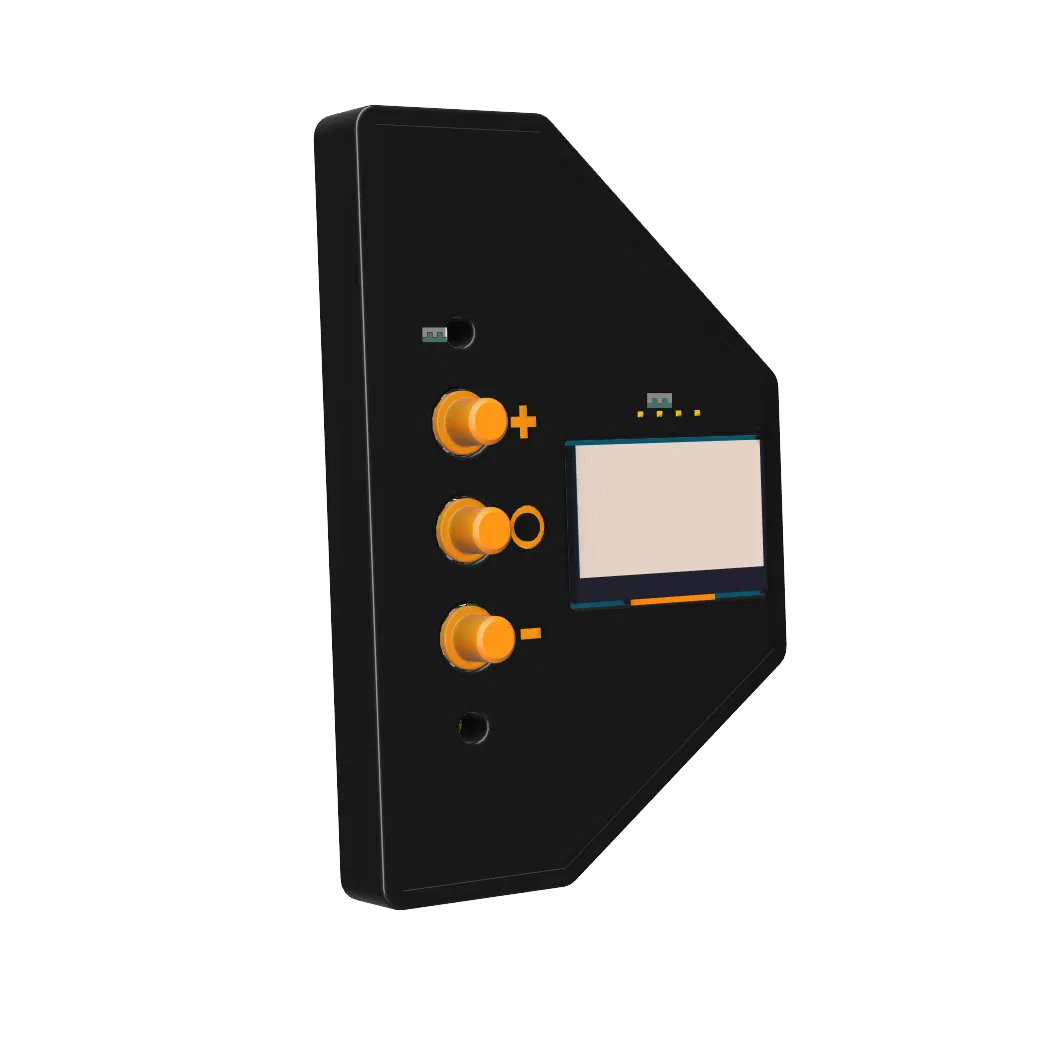

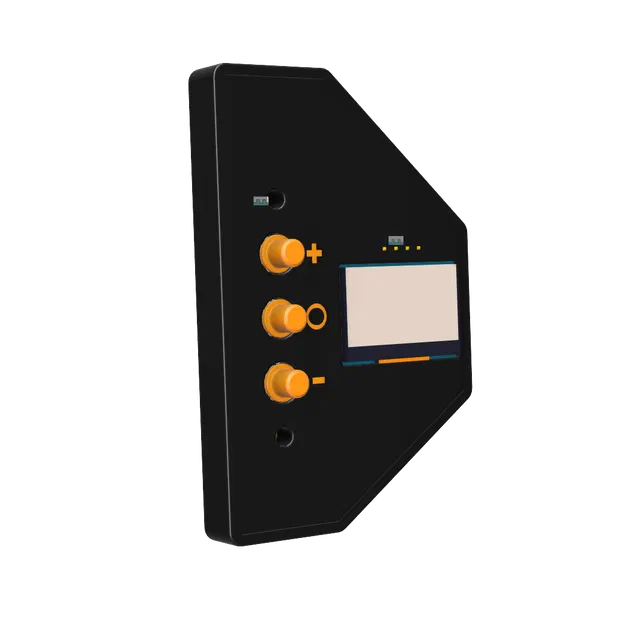

• 🔹 Mô-đun HMI – Giao diện nút và màn hình tương tác

Bộ Điện tử & phần cứng;

Các bộ phận điện tử dễ sử dụng và là lựa chọn hàng đầu cho một hệ thống cắm là chạy. Tuy nhiên, chúng đắt tiền và chỉ hiệu quả về chi phí khi mua số lượng lớn. Vì vậy, tôi đã hợp tác với cửa hàng Blurolls để cung cấp các bộ kit trên toàn thế giới với mức giá thấp hơn so với bạn tự mua!

Hiện tại, chúng tôi chỉ bán qua cửa hàng trực tiếp của BLUROLLS, nhưng sau này chúng tôi cũng sẽ có hàng tại Mỹ và Đức, và bán qua AliExpress.

Link đến bộ kit: (€85) Prusa Core One Coreboxx Electronics Semi-smart addon Ecosystem kit

Hướng dẫn lắp ráp;

Một hướng dẫn sử dụng và lắp ráp chi tiết, từng bước có thể tìm thấy ở đây

Thông số kỹ thuật:

• Công suất: 250W | Điện áp: 24V
• Sưởi ấm: Tối đa 45°C, giới hạn an toàn tích hợp (cầu chì 10A, cầu chì nhiệt 60°C)
• Các lớp PCB: 4 (Chính) | 2 (HMI)
• Kích thước:
• PCB Semi-Smart: 71mm × 74mm
• PCB HMI: 16.5mm × 75mm
• Bộ sưởi: 125mm × 117mm × 59mm

Chỉnh sửa;

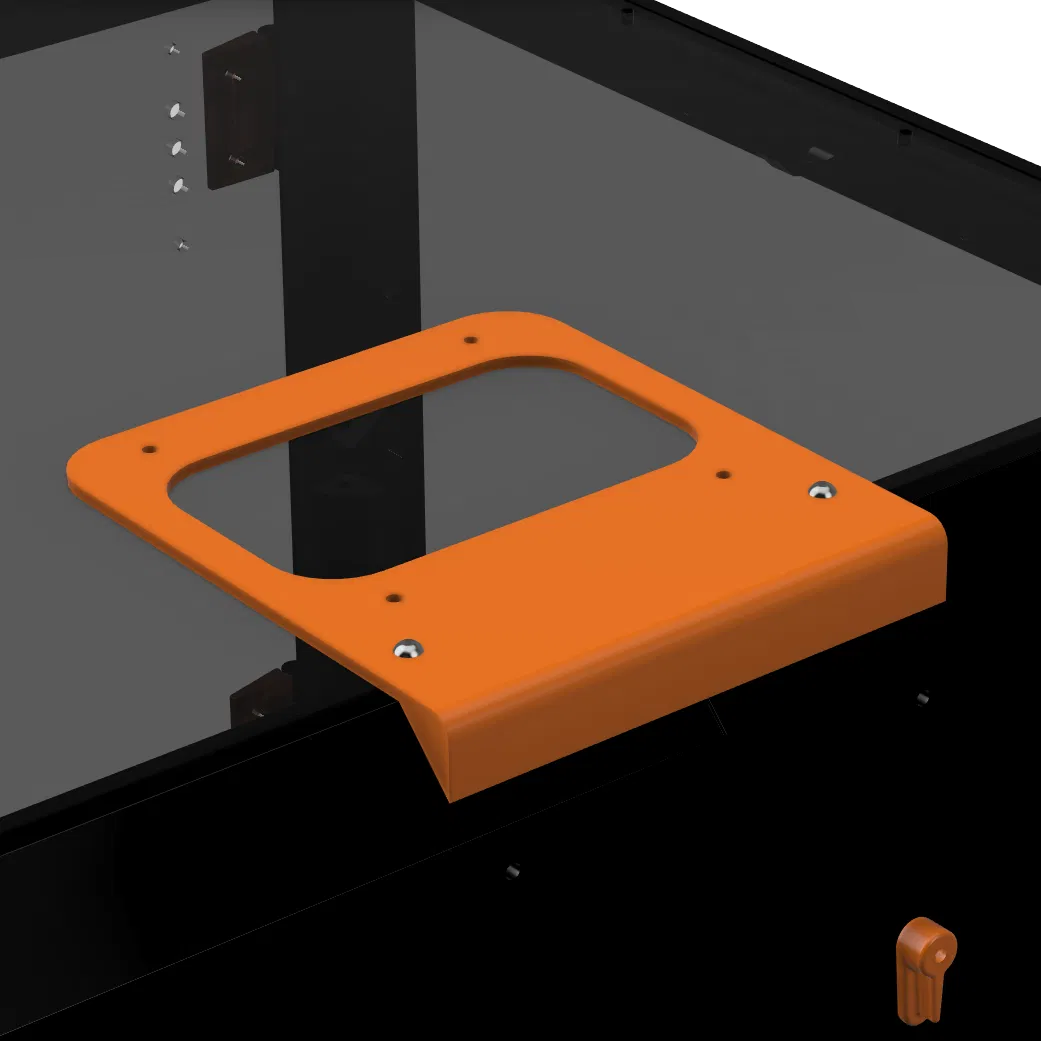

Tôi khuyến khích bạn chơi với các thiết kế và mã để thêm bất cứ thứ gì bạn thấy thiếu cho thiết lập của mình! Một số ý tưởng tôi đã thấy trực tuyến là giá đỡ cho vỏ máy MK/XL/Mini, màn hình (cảm ứng) khác, gỡ bỏ bản in qua servo, hoặc các chức năng bổ sung trên OLED/nút bấm.

Bạn có thể tìm thấy mã nguồn đầy đủ trong các tệp bên dưới, cùng với sơ đồ mạch và pinout PCB. Nếu bạn đã điều chỉnh bất cứ điều gì, hãy chắc chắn đăng nó dưới dạng bản remix để người khác tìm thấy! :)

Firmware;

Firmware được phát triển bởi @3DMonkey hợp tác với Voxel3D

📌 Chỉ dành cho mục đích cá nhân – Sản xuất, bán hoặc phân phối thương mại không được phép nếu chưa có sự đồng ý trước của nhà thiết kế.
