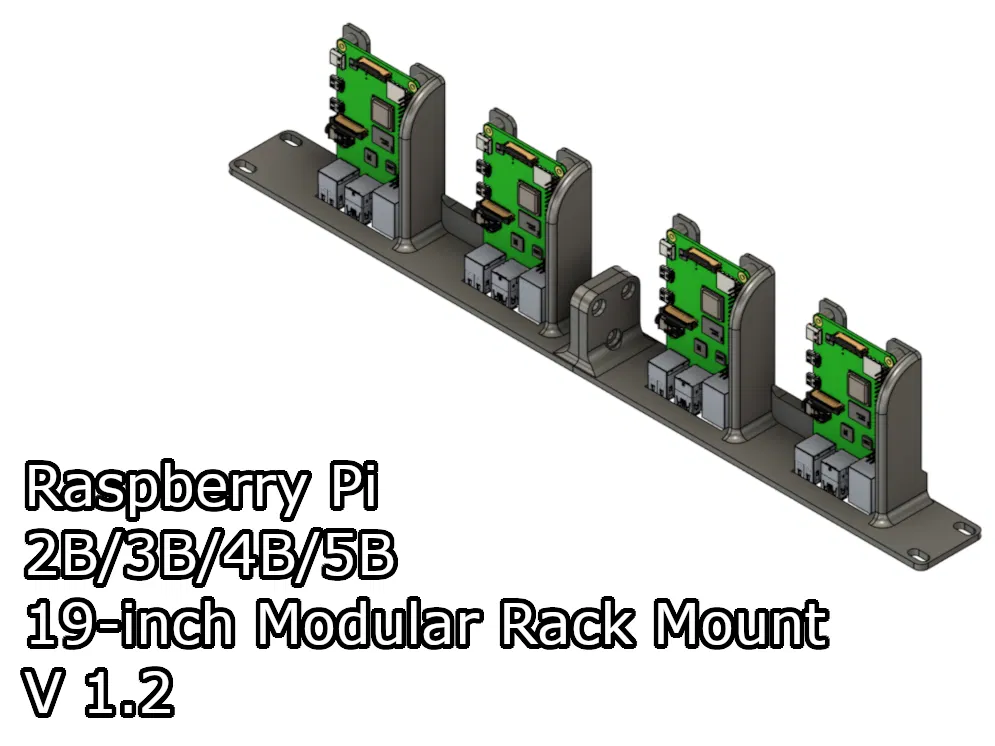

Giá đỡ Rack 19-inch Module cho Raspberry Pi 2B/3B/4B/5B

Giá đỡ dạng module, 2 mảnh, cho rack 19-inch, dùng cho các thiết bị Raspberry Pi 2B, 3B, 4B và 5B.

Giá đỡ này là một phần của hệ thống giá đỡ module 19-inch mà tôi đã thiết kế, bạn có thể phối hợp các module này với các giá đỡ khác. Xem các mẫu của tôi tại đây để tìm các module giá đỡ 19-inch khác.

Bạn có thích các mẫu của tôi không? Hãy cân nhắc mua cho tôi một ly cà phê ;)

Cập nhật

• 13 Tháng 8 năm 2025: Tôi đã cập nhật phiên bản 1.2 của mẫu này, với các sửa đổi sau:
  • Thêm phiên bản không dùng ốc ren.
  • Thêm các lỗ lắp ở phía sau, để bạn có thể lắp cả các bo mạch mở rộng (hats) cần bắt vít từ bên dưới.
• 09 Tháng 3 năm 2025: Tôi đã phát hành Phiên bản 1.1 của giá đỡ này, với các khe khoét cho thẻ nhớ micro SD, giúp việc lắp và tháo thẻ dễ dàng hơn. Tôi cũng đã gia cố giá đỡ, làm cho nó chắc chắn hơn.

Các bộ phận cần thiết

• 16x Ốc ren M2.5.
• 16x ốc M2.5.
• 3x ốc M5 (Kích thước tối thiểu: 12mm, Kích thước khuyến nghị: 16mm).
• 3x đai ốc M5.

Lắp ráp Giá đỡ

LƯU Ý: Các module được sử dụng trong hướng dẫn này chỉ mang tính minh họa, và tôi đang sử dụng nó cho toàn bộ dòng sản phẩm. Nó có thể không phản ánh các mẫu bạn tải xuống từ trang này.

• Để lắp ráp các bộ phận, hãy luồn 3 con ốc vào module Bên Phải.

• Sau đó căn chỉnh nó với module Bên Trái.

• Sau đó, đặt các đai ốc vào các con ốc, và dùng tuốc nơ vít hoặc cờ lê lục giác.

• Siết chặt các ốc cho đến khi bạn cảm thấy có lực cản và các đai ốc đã vào vị trí chắc chắn. Sau đó, bạn có thể lắp giá đỡ vào rack của mình.

Hướng dẫn lắp ráp Pi

• Chèn 8 ốc ren M2.5 vào giá đỡ.
• Đặt Raspberry Pi của bạn vào giá đỡ.
• Cố định bằng 4 ốc M2.5.
• Lặp lại quy trình cho Pi còn lại.

**Cài đặt In

Rafts:**

Không quan trọng.

Supports:

Không.

Độ phân giải:

0.2 hoặc 0.24.

Tường/Chu vi:

Infill:

20% trở lên.

Filament:

Bất kỳ loại nào.
