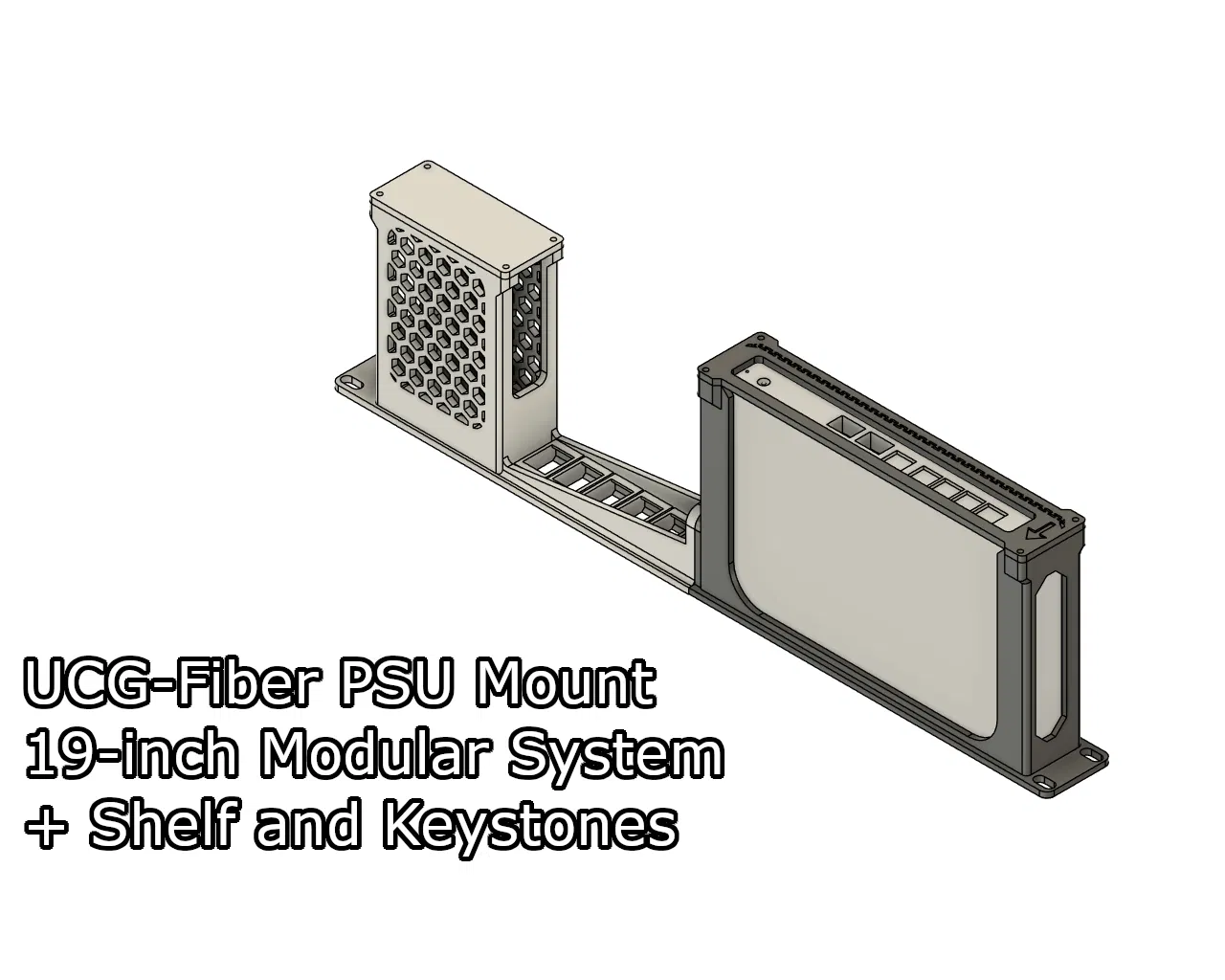

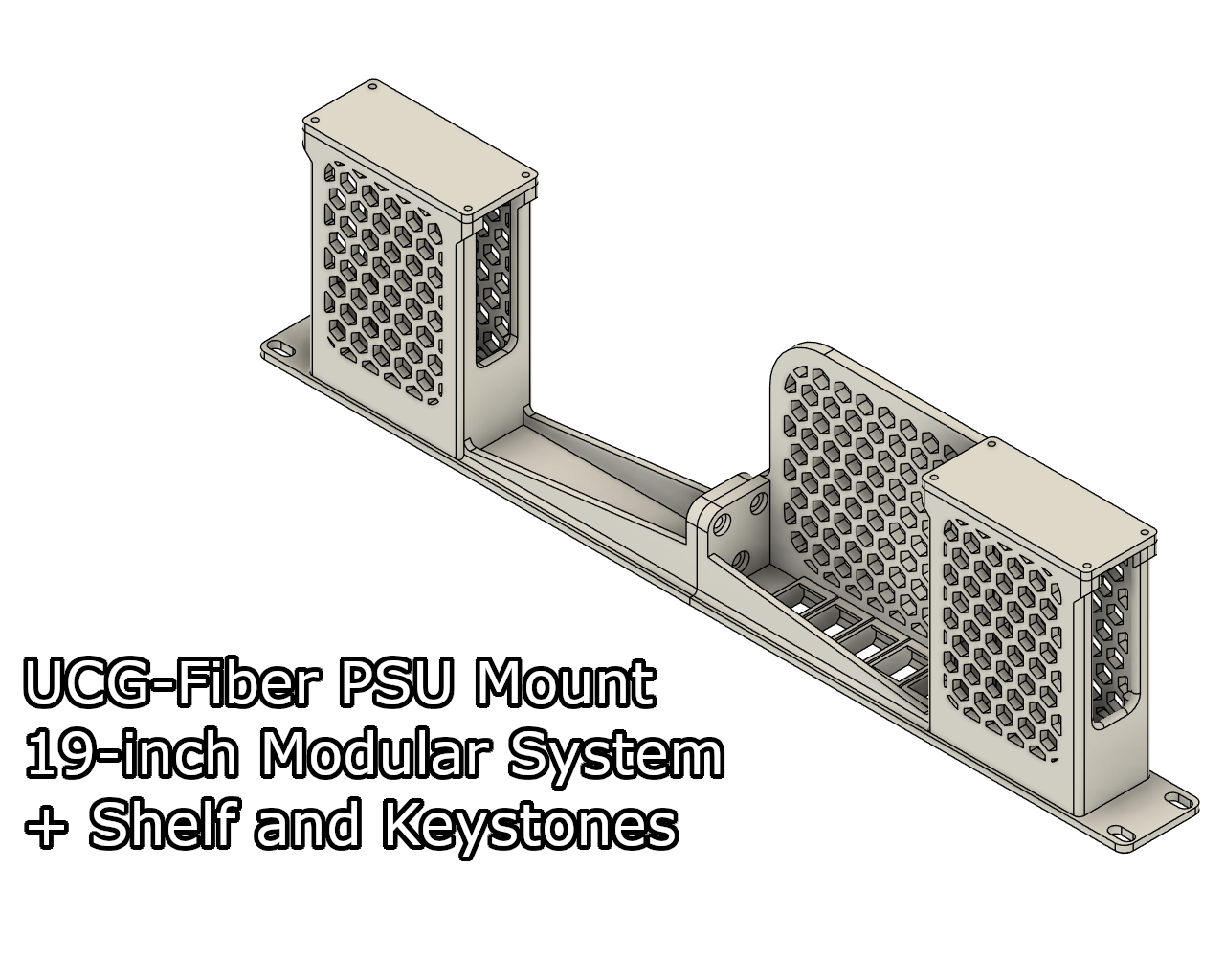

Giá đỡ Rack Module 19 inch cho UCG-Fiber PSU

Giá đỡ rack cắm linh hoạt, 2 mảnh, 19 inch cho Bộ nguồn Ubiquiti Unifi UCG-Fiber (PSU).

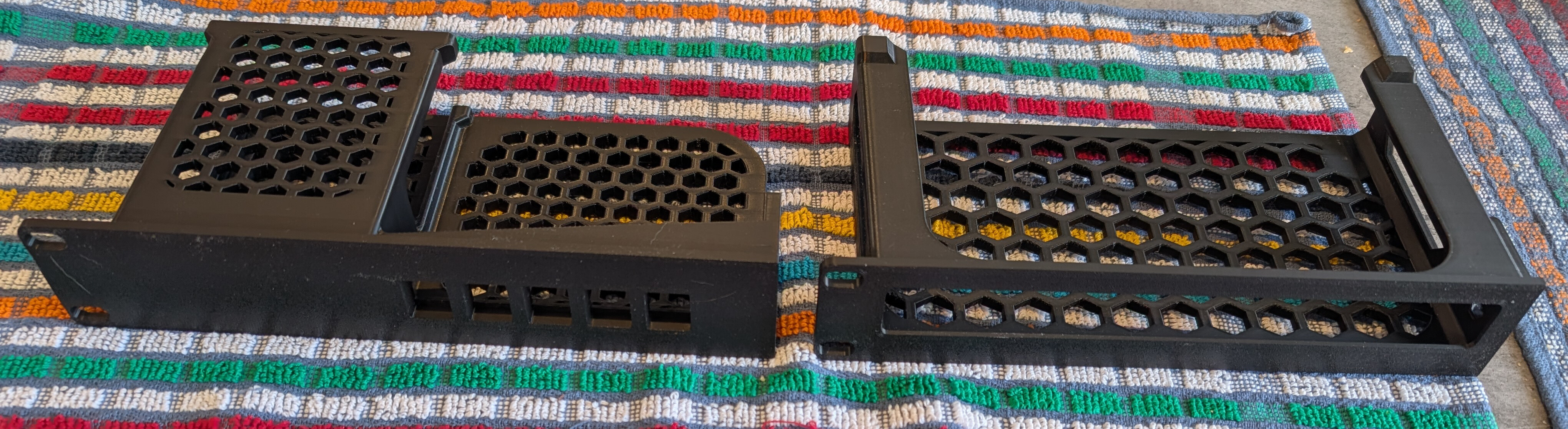

Model này có 4 phiên bản:

• Giá đỡ trơn, chỉ dành cho PSU.
• Phiên bản có khe cắm keystone.
• Phiên bản có khay.
• Phiên bản có cả khe cắm keystone và khay.

Tất cả đều có sẵn trong cấu hình in được cung cấp.

Giá đỡ này là một phần của hệ thống giá đỡ rack linh hoạt 19 inch mà tôi đã thiết kế. Bạn có thể kết hợp các module với các giá đỡ khác. Xem các model của tôi tại đây để tìm các module giá đỡ rack 19 inch khác.

Bạn có thích các model của tôi không? Hãy cân nhắc mua cho tôi một ly cà phê ;)

Cập nhật

• 07 Tháng 9 2025: Tôi đã thêm một biến thể có 6 khe cắm keystone.

Phụ kiện cần thiết

• 4x ốc M3x10 hoặc 4x M3x12 cho tấm đáy.
• 4x Ốc ren nhiệt M3.
• 3x ốc M5 (Kích thước: 12mm).
• 3x Đai ốc M5.

Lắp ráp giá đỡ

LƯU Ý: Các module được sử dụng trong hướng dẫn này chỉ mang tính minh họa, và tôi đang sử dụng chúng cho toàn bộ dòng sản phẩm. Nó có thể không phản ánh các model bạn tải xuống từ trang này.

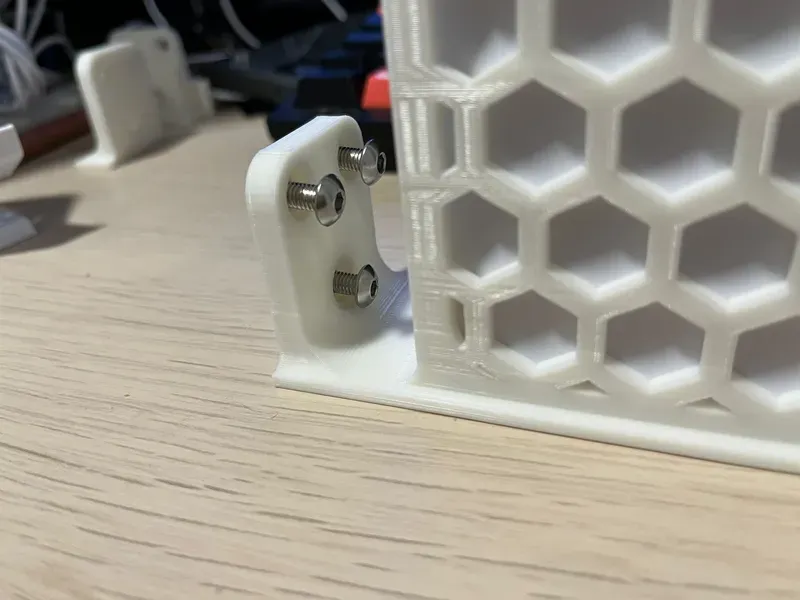

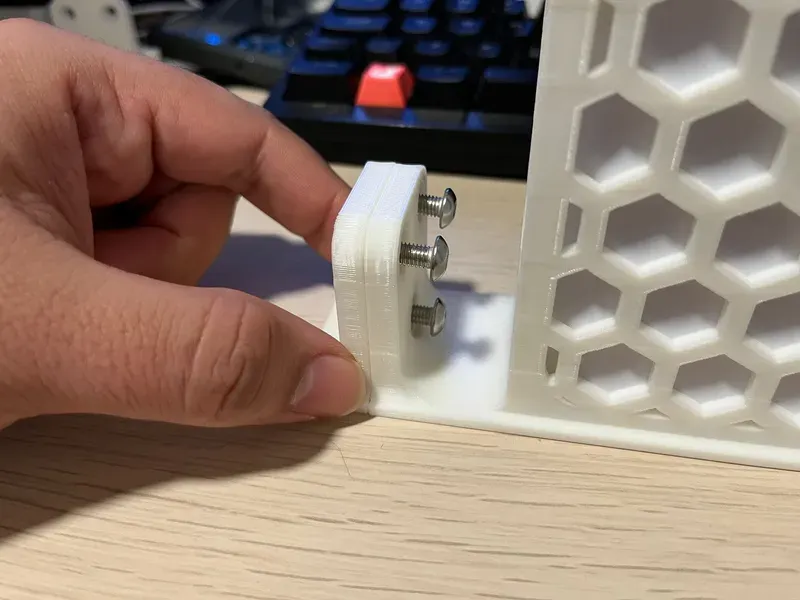

• Để lắp ráp các bộ phận, hãy lắp 3 ốc vào module Bên phải.

• Sau đó căn chỉnh nó với module Bên trái.

• Sau đó, lắp các đai ốc vào ốc, và sử dụng tuốc nơ vít hoặc chìa khóa lục giác.

• Vặn chặt các ốc cho đến khi bạn cảm thấy có lực cản và các đai ốc đã vào đúng vị trí. Sau đó, bạn có thể lắp giá đỡ vào rack của mình.

Cài đặt In ấn

Rafts: Không quan trọng.

Supports: Không.

Resolution: 0.2 hoặc 0.24

Walls/Perimeters: 4.

Infill: 20% trở lên.

Filament: PETG, ABS, ASA, PC, Nylon.

PLA cũng có thể dùng được, nhưng hãy chú ý đến nhiệt độ chuyển hóa thủy tinh (glass transition temperature) của loại filament bạn dùng.
