Giá đỡ rack 1U 19" UCG-Fiber cho Keystone và Nguồn

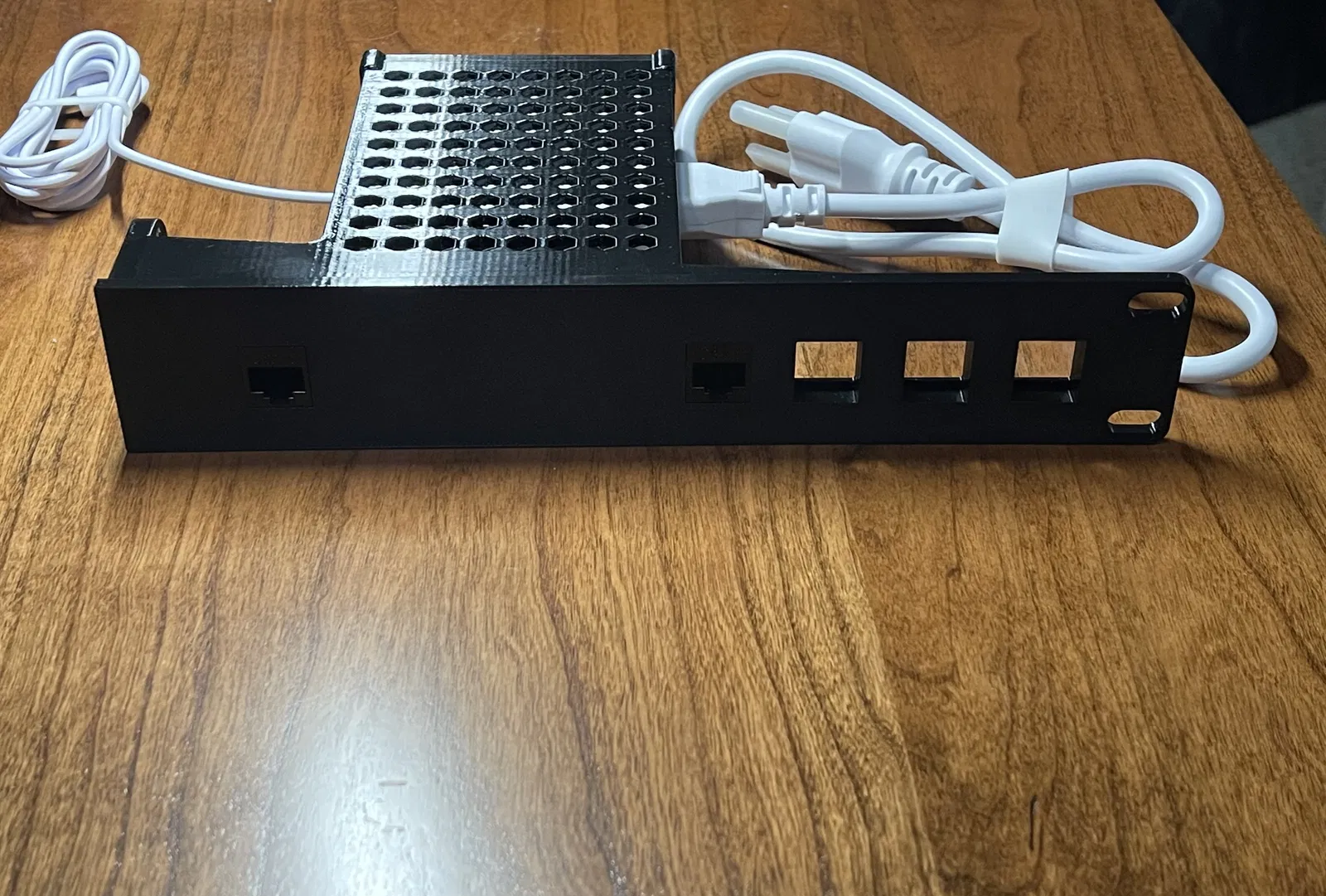

Tấm panel này cho phép gắn các jack keystone cho cổng WAN 10Gb và 4 cổng LAN 2.5Gb của UCG-Fiber vào rack 19". Giá đỡ nguồn đi kèm cũng giúp quản lý dây cáp và tránh nhiễu.
Mô tả
Thiết kế để dùng chung với UCG-Fiber Rack Mount của @Mauker. Tấm panel này cung cấp các jack keystone cho cổng WAN RJ45 1 x 10 Gb (cách ly một bên bằng giá đỡ nguồn) và 4 jack keystone cho 4 cổng LAN RJ45 2.5 Gb ở phía bên kia.
Dây cáp vá (patch cable) dài một foot là đủ (mặc dù hơi chật cho các cổng 2.5GB) để kết nối các cổng của thiết bị với các jack keystone. Giá đỡ nguồn đủ cao để giảm căng cho dây cáp keystone và giúp ngăn ngừa nhiễu với dây cáp nguồn.
Nguồn phải được lắp với dây cáp hướng về hai bên. Giá đỡ có thể được cố định bằng ốc M3 (dài tối đa 10mm).
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
