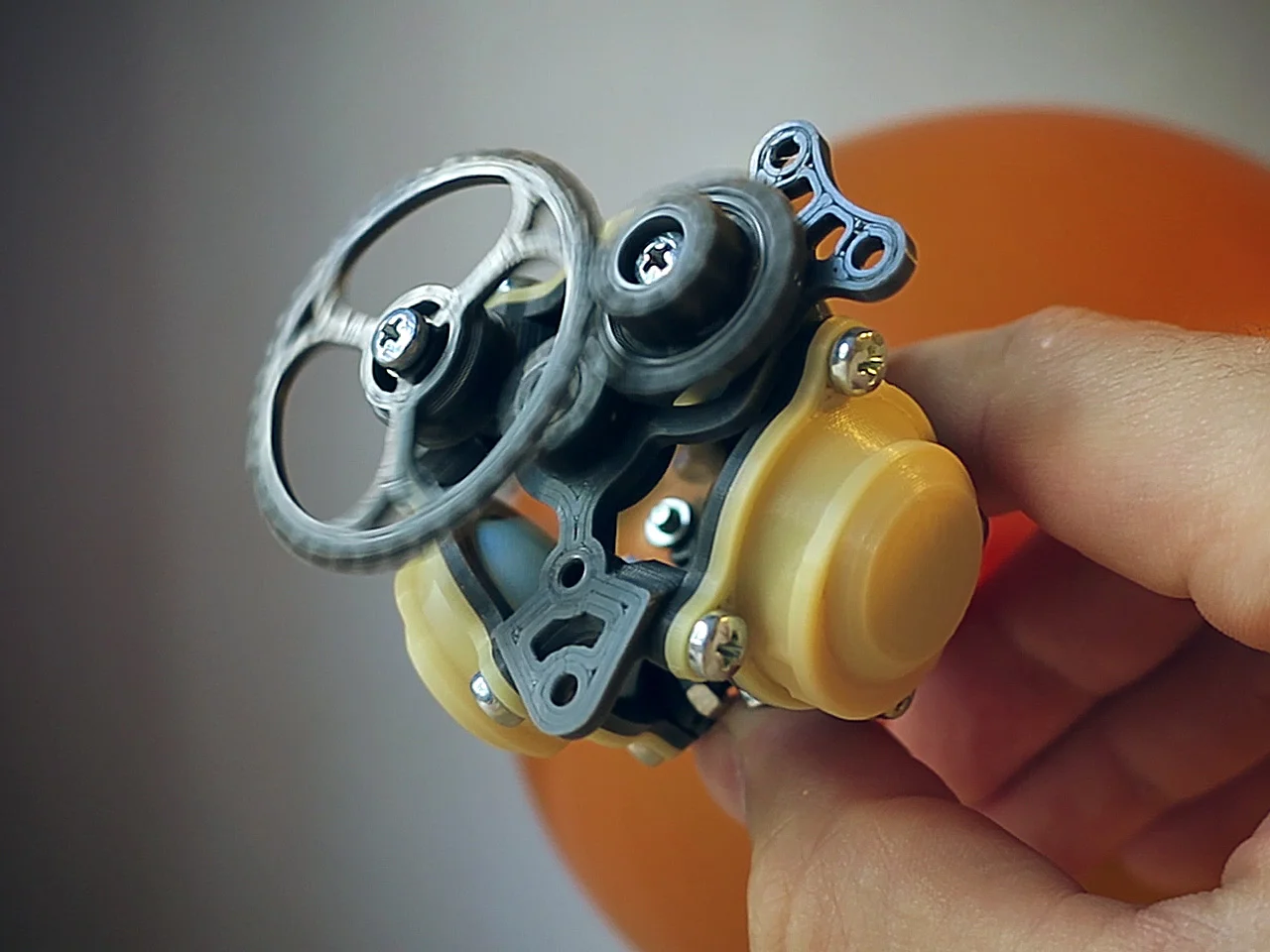

Động cơ Vòng xoay chạy bằng Bong bóng

Phiên bản cập nhật (trục khuỷu không còn chặn đường ống xả nữa) có tại MakerWorld:
[https://makerworld.com/models/1801690-balloon-powered-radial-engine](Phiên bản cập nhật có tại MakerWorld: https://makerworld.com/models/1801690-balloon-powered-radial-engine)

Chạy bằng cách thổi khí vào thôi. Minh họa:
https://www.youtube.com/watch?v=_FDZzKAFSz4

Hình ảnh Exploded view trong trình xem 3D:
https://skfb.ly/6LQBR

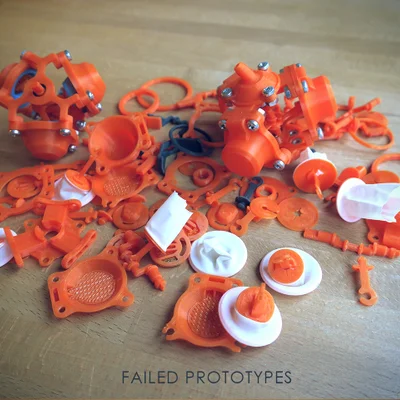

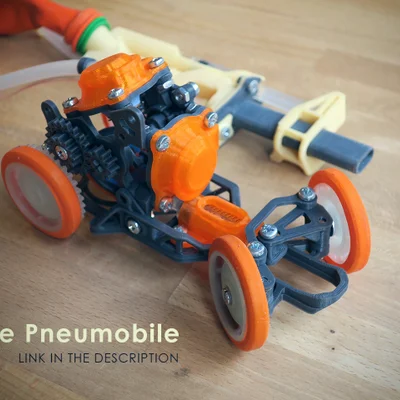

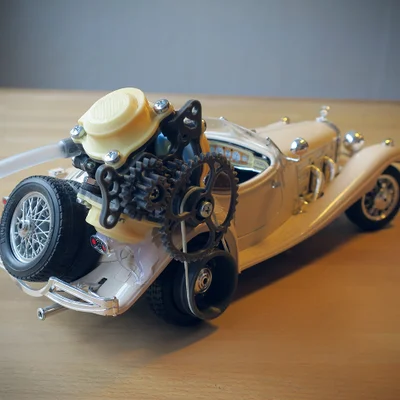

Nếu thấy hay, bạn có thể ủng hộ tôi bằng cách mua khung xe Pneumobile:
https://gum.co/pneumobile (Trình xem 3D: https://skfb.ly/6LV6D)

Hoạt động với bộ điều khiển từ xa này:
https://www.thingiverse.com/thing:3675568
Hoặc với bộ điều khiển từ xa đơn giản hơn từ bộ Vapemobile:
https://www.thingiverse.com/thing:3606204

Các bộ phận bổ sung cần thiết:

• Ốc M3x8 (x15)
• Đai ốc M3 (x15)

Găng tay Nitrile (ngón cái của găng tay cỡ M dùng tốt nhất)
hoặc Silicon (kém hơn) hoặc PET (chưa thử)
Các bộ phận tùy chọn:

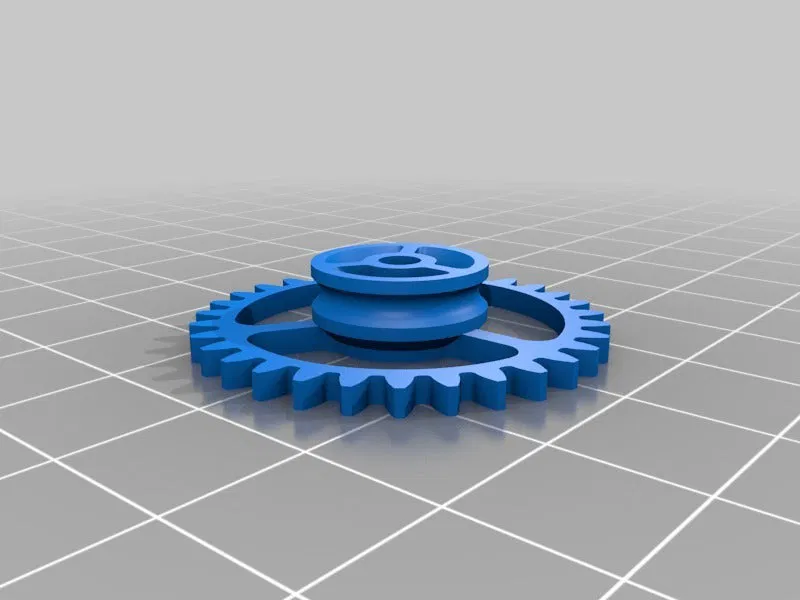

M3x12 hoặc ốc dài hơn (2x)(cho các bánh răng)

• Đai ốc M3 (x2)(cho các bánh răng)
• Ống Silicon 6x4mm (có thể tìm thấy ở các cửa hàng đồ dùng cho bể cá)
• Vòng đệm M5x10mm (x2) (thay cho vòng đệm in)

Bạc đạn 105ZZ (x2) (không thấy có sự khác biệt về hiệu suất)

In tốt với đầu phun 0.6 ở độ cao lớp 0.2. Một số bộ phận (Cylinder_Back_Lid và Valve_Lid_6mm) cần có support. Sau khi in, hãy cắt bỏ phần brims khỏi các bộ phận Cylinder_Ring.

Các bộ phận có "X_" trong tên là tùy chọn.

Lắp ráp:

Sử dụng sơ đồ 3D làm hướng dẫn: https://skfb.ly/6LQBR

• Cắt bỏ đầu ngón tay của găng tay (ngón cái của găng tay cỡ M dùng tốt)
• Kéo nó lên một bộ phận Cylinder_Ring (Sử dụng Helper_Finger để chừa đủ chiều cao)
• Nối Piston vào đó với hai Vòng đệm
• Kẹp Cylinder_Ring giữa Cylinder_Plate và Cylinder_Lid
• Dùng Helper_Clamp để giữ chúng lại với nhau để không bị bung ra ngay
• Dùng ốc bắt chúng lại với Plate_Top
• Lặp lại cho 2 xi lanh còn lại
• Chèn Trục khuỷu với 2 Vòng đệm
• Cố định nó vào vị trí bằng Khung Frame_Bottom
• Bắt tất cả các bộ phận lại với nhau
• Đặt bộ phận Valve_Inner vào vị trí
• Dùng ốc bắt chặt Valve_Lid vào vị trí

Động cơ sẽ chạy!
Khắc phục sự cố:

1. Xoay tự do bằng tay, nhưng hoạt động bị giật - van bên trong có thể bị ma sát quá nhiều với khung (chà nhám van và khung có thể giúp ích trong một thời gian).
2. Bị kẹt ở một xi lanh nhất định - ngón tay găng tay này có thể cần được nới lỏng hơn một chút.
3. Không xoay tự do bằng tay - các bánh răng bắt ốc quá chặt vào khung (nên có một chút độ rơ), một vài răng bánh răng in không đẹp lắm, hoặc toàn bộ bánh răng bị in phình ra "chân voi" và chạy quá khít với bánh răng khác.

Hướng dẫn in

Thể loại: Đồ chơi Cơ khí Cài đặt in

Máy in: Anet AM8

Rafts: Không

Supports: Có

Độ phân giải: 0.2

Infill: Solid

Nhựa in: Bestfilament PLA Dark Grey
