Mô tả

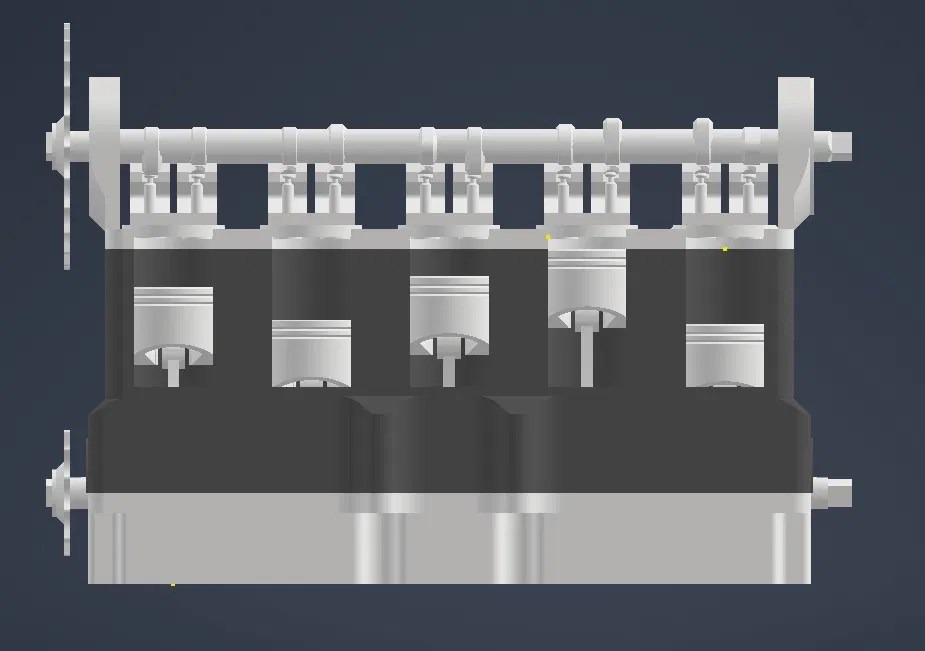

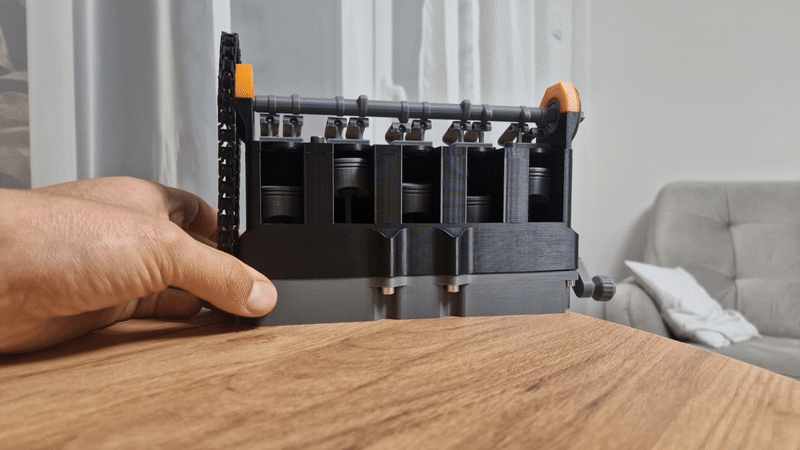

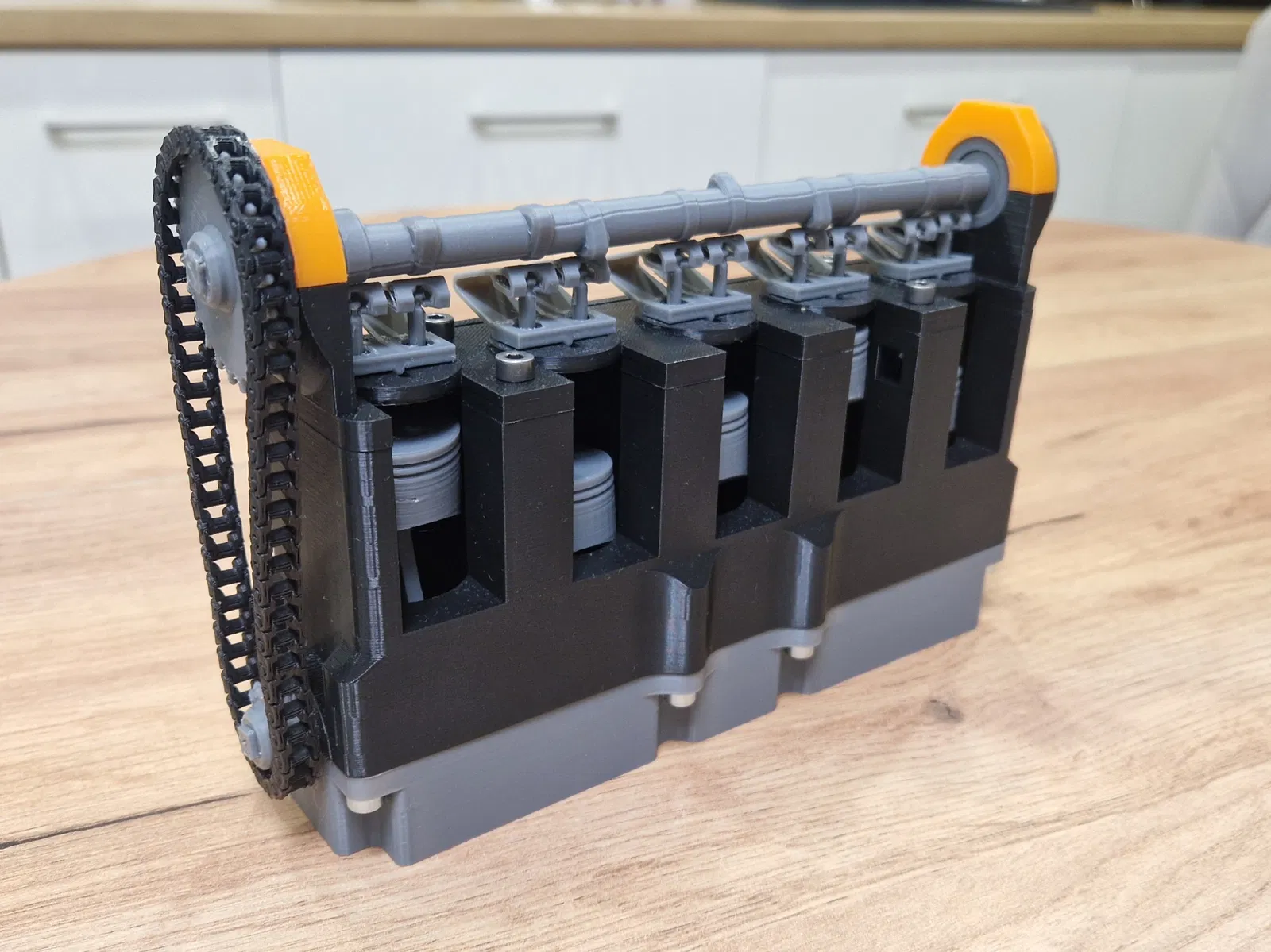

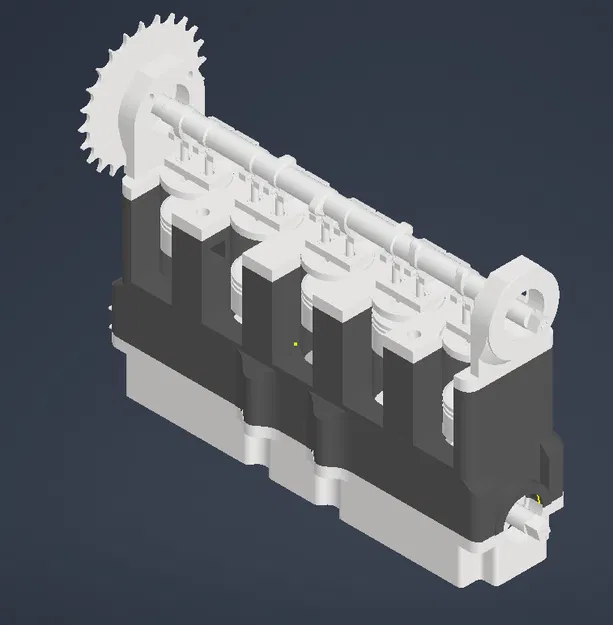

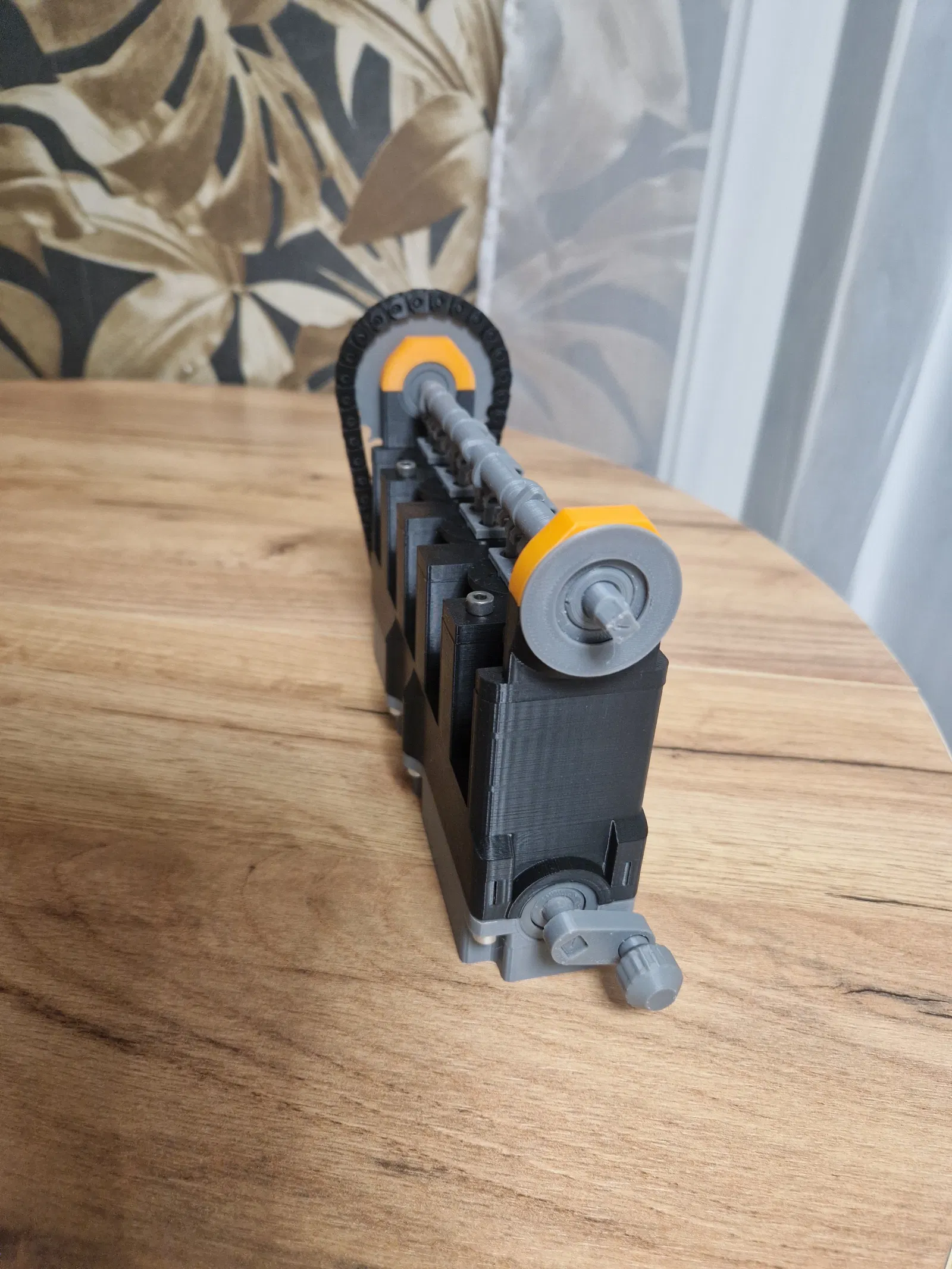

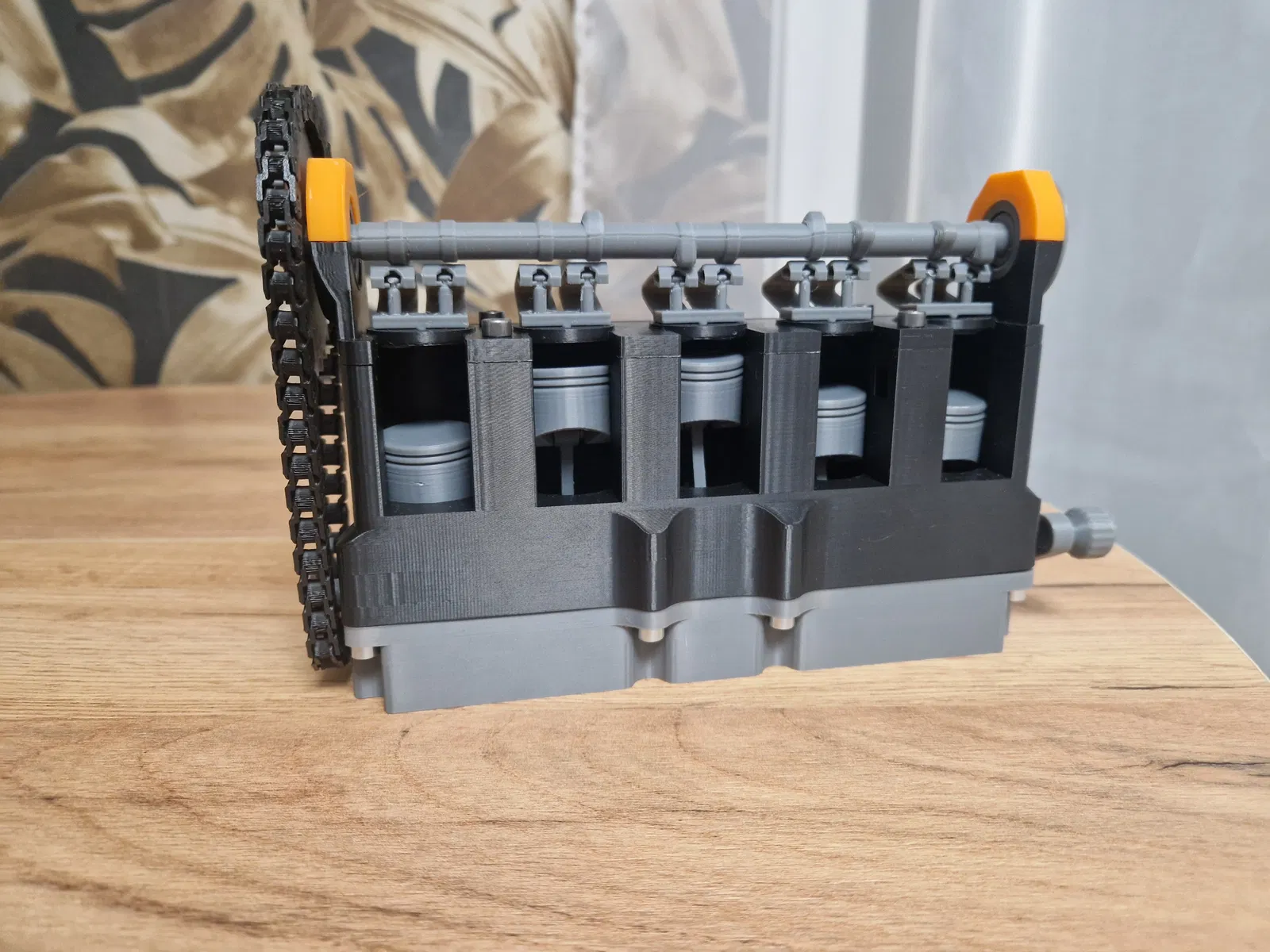

Đây là một mô hình động cơ I5 hoạt động đầy đủ được thiết kế để in 3D. Nó có:

  • Trục khuỷu, piston, dây đai thời gian và hai van mỗi xi-lanh chuyển động, thứ tự đánh lửa tiêu chuẩn: 1‑2‑4‑5‑3,

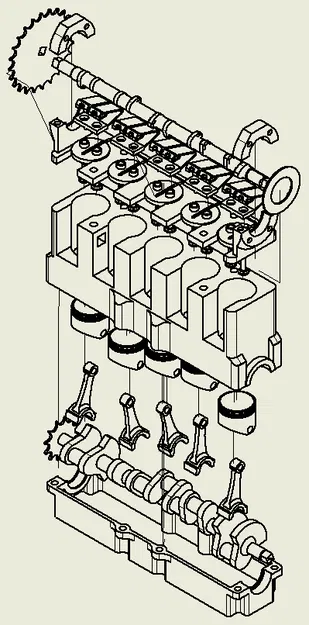

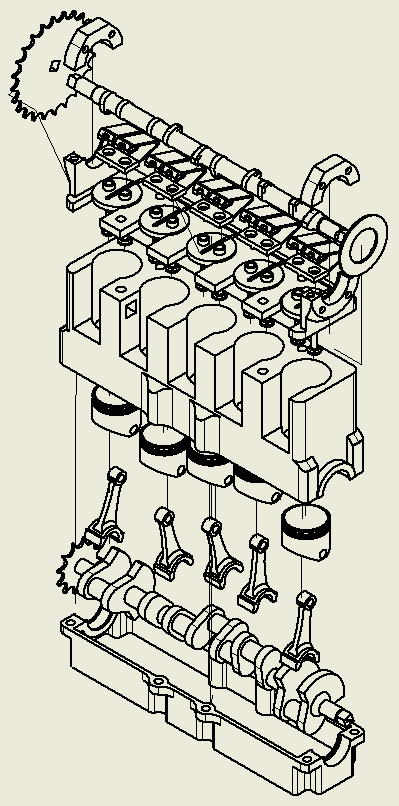

🔩 Chi tiết lắp ráp

Mô hình được lắp ráp bằng:

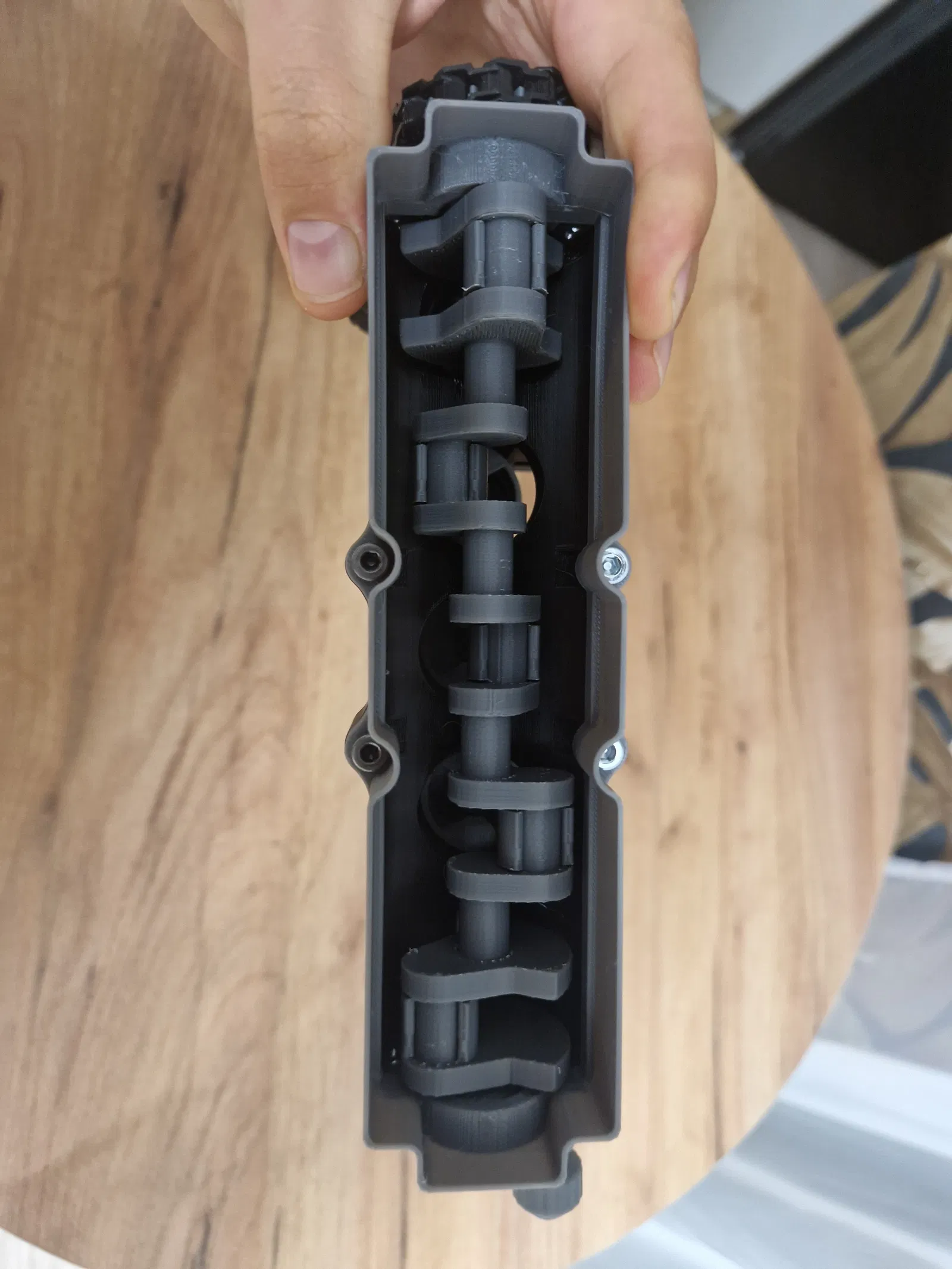

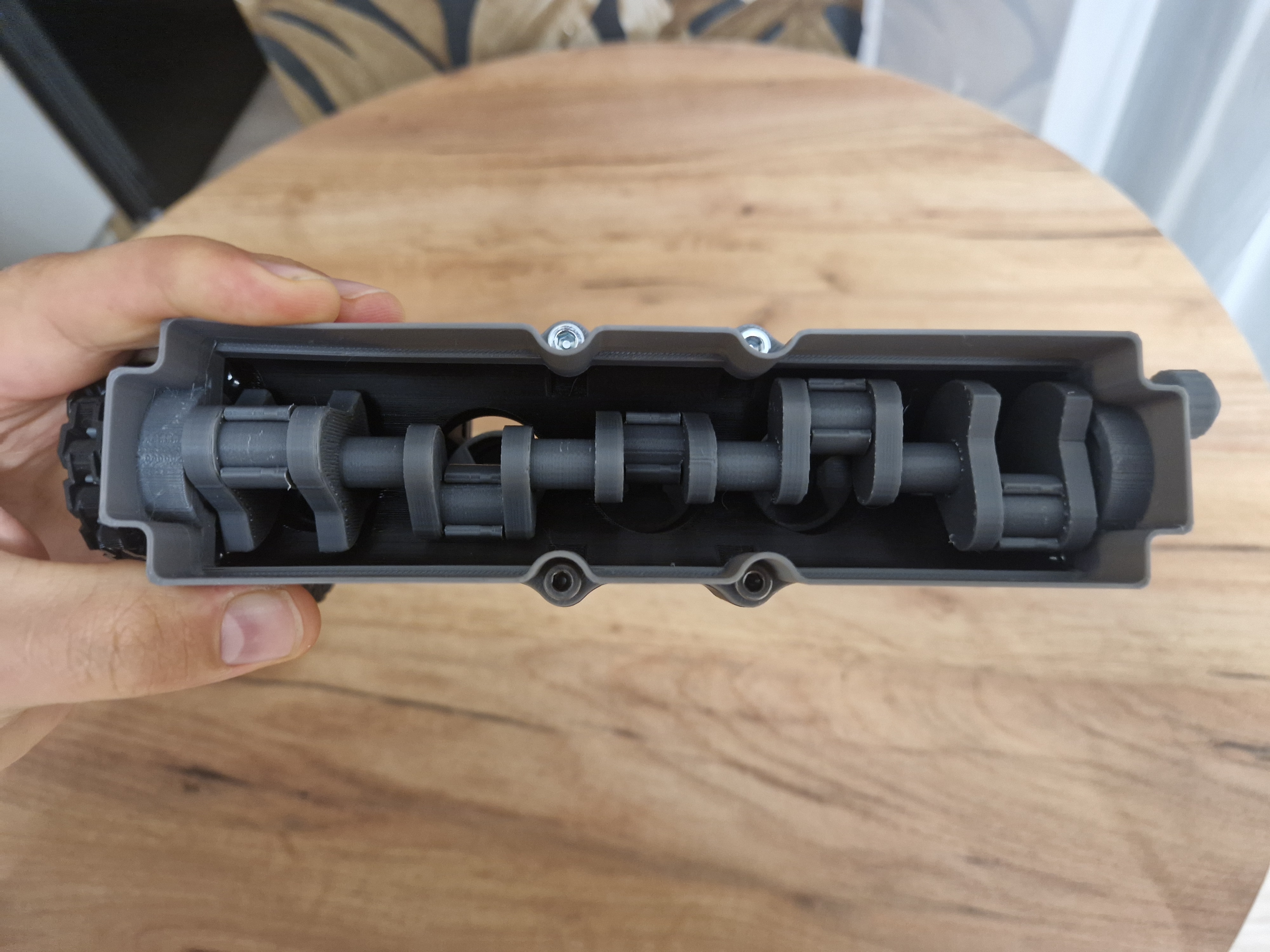

  • Trục khuỷu và trục cam: 4x vòng bi 608 (bạn có thể in từ các tệp đi kèm),

  • Ống dầu: 8 × M4 × 25 mm + đai ốc,

  • Đầu xi-lanh: 4 × M4 × 25 mm + đai ốc,

🔩 Mẹo in

  • Trục cam: in tách dọc theo trục và dán sau khi in,

  • Trục khuỷu: in theo chiều dọc với hỗ trợ,

  • Lò xo: in với hỗ trợ,

  • Van: in theo chiều ngang với hỗ trợ (in theo chiều dọc có thể thất bại),

  • Dây đai thời gian: in với chiều cao lớp 0,16 mm,

  • Dây đai thời gian in được hoàn toàn,

Xem các mô hình động cơ khác của tui nha!

Cập nhật 29.11.2025

Một bộ thời gian mới đã được thêm vào. Nó có các bánh răng nhỏ hơn, và dây đai thời gian mới chắc chắn hơn đáng kể.
