Wio L1 Tracker Ăng-ten Giấu
Remix từ Vỏ Hộp Ổ Cắm Wio Tracker L1 Pro Cho Meshtastic Tác giả SeeedStudio
- Lượt tải
- 10
- Lượt thích
- 2
- Lượt coi
- 113
- Bản remix
- 0
- Bình luận
- 0
File 23 11 MB
- L1_v2_1766190216.stepSTEP · 1 MB
- front_v2_1766190217.3mf3MF · 241,9 KB
- reset_v2_1766190218.3mf3MF · 21,7 KB
- menu_v2_1766190219.3mf3MF · 94,8 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #169039
- Danh mục
- Dụng Cụ Tiện Ích
- Ngày đăng
- Giấy phép
- CC BY-SA — Ghi công, chia sẻ tương tự
Mô tả

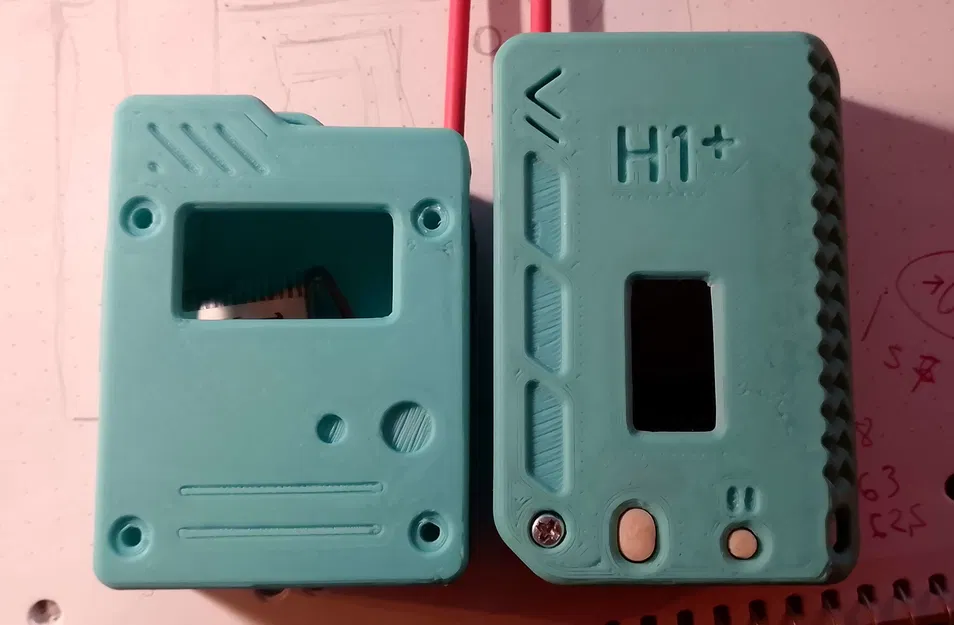

Tui cố gắng làm lại cái thiết kế gốc cho giống nhất có thể. Thật ra cái mặt trước của cái gốc vẫn gắn vừa nha.

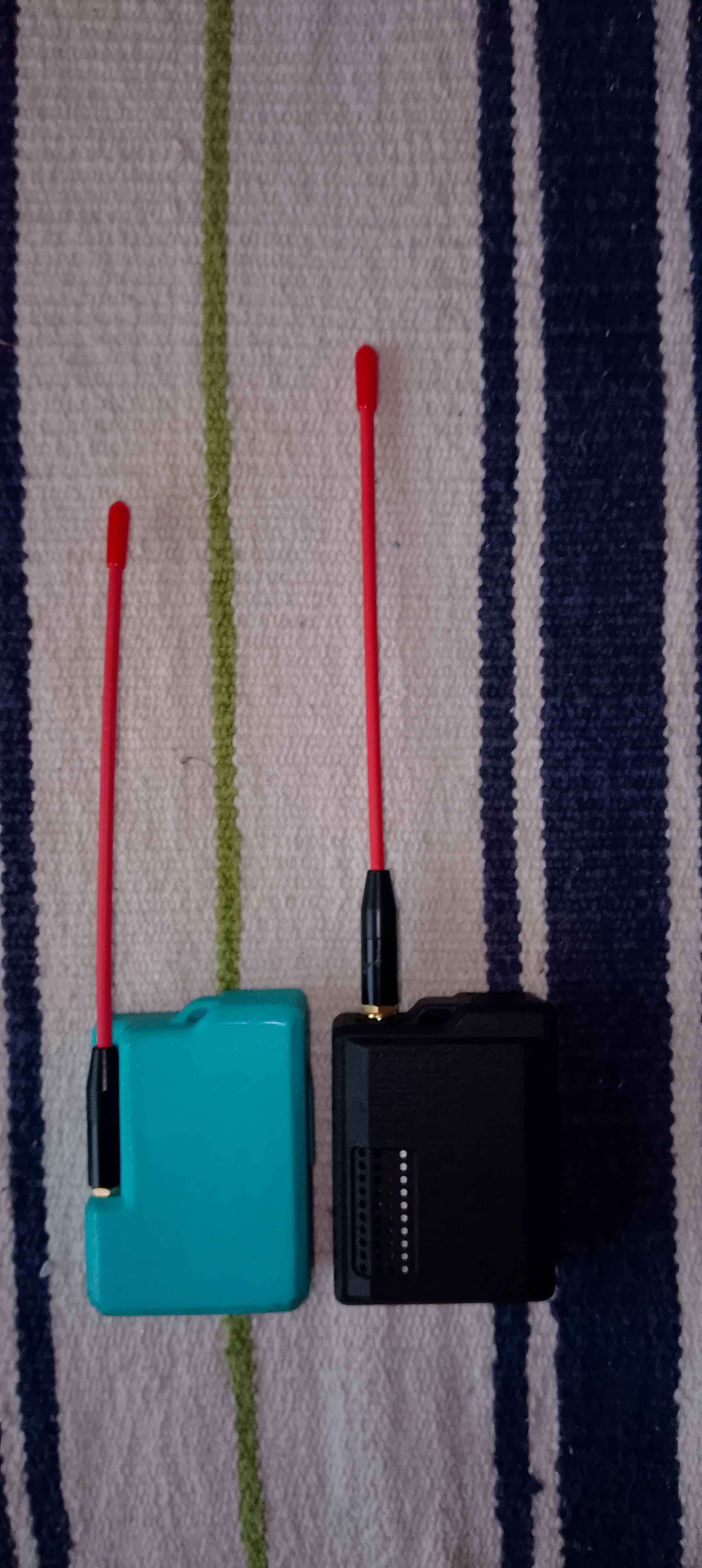

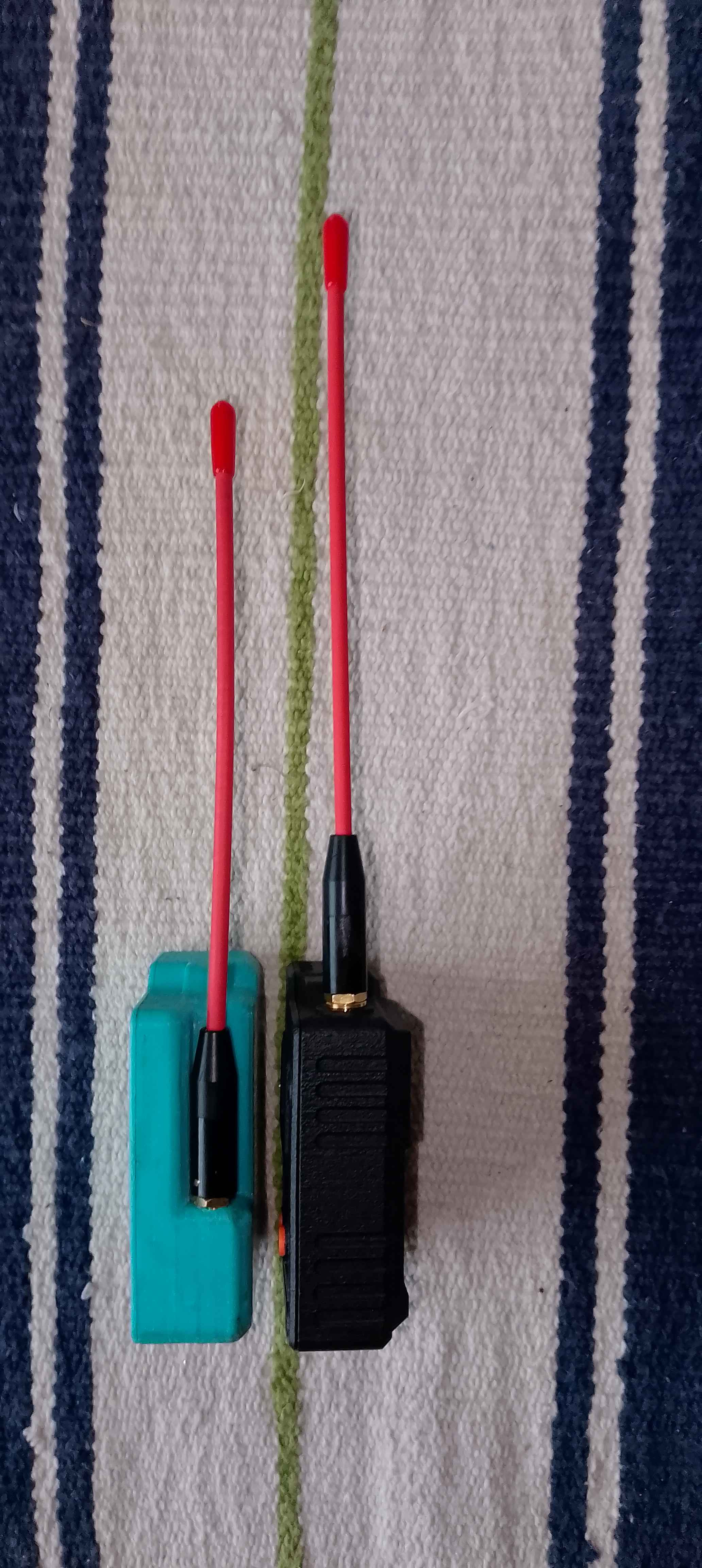

Nó sâu hơn 1mm và cao hơn 2mm ở ngoài, nhưng mà bên trong thì rộng rãi hơn nhiều.

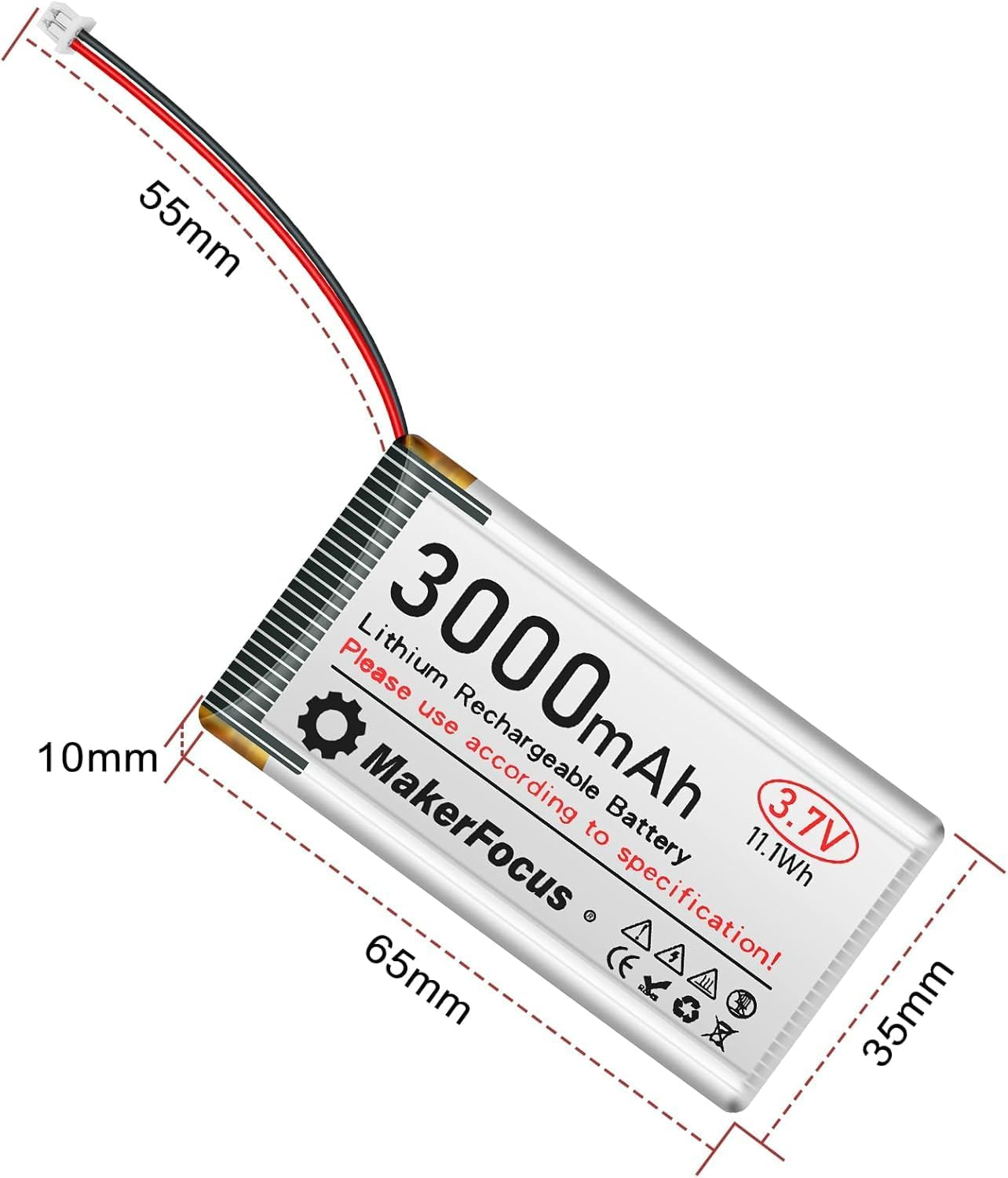

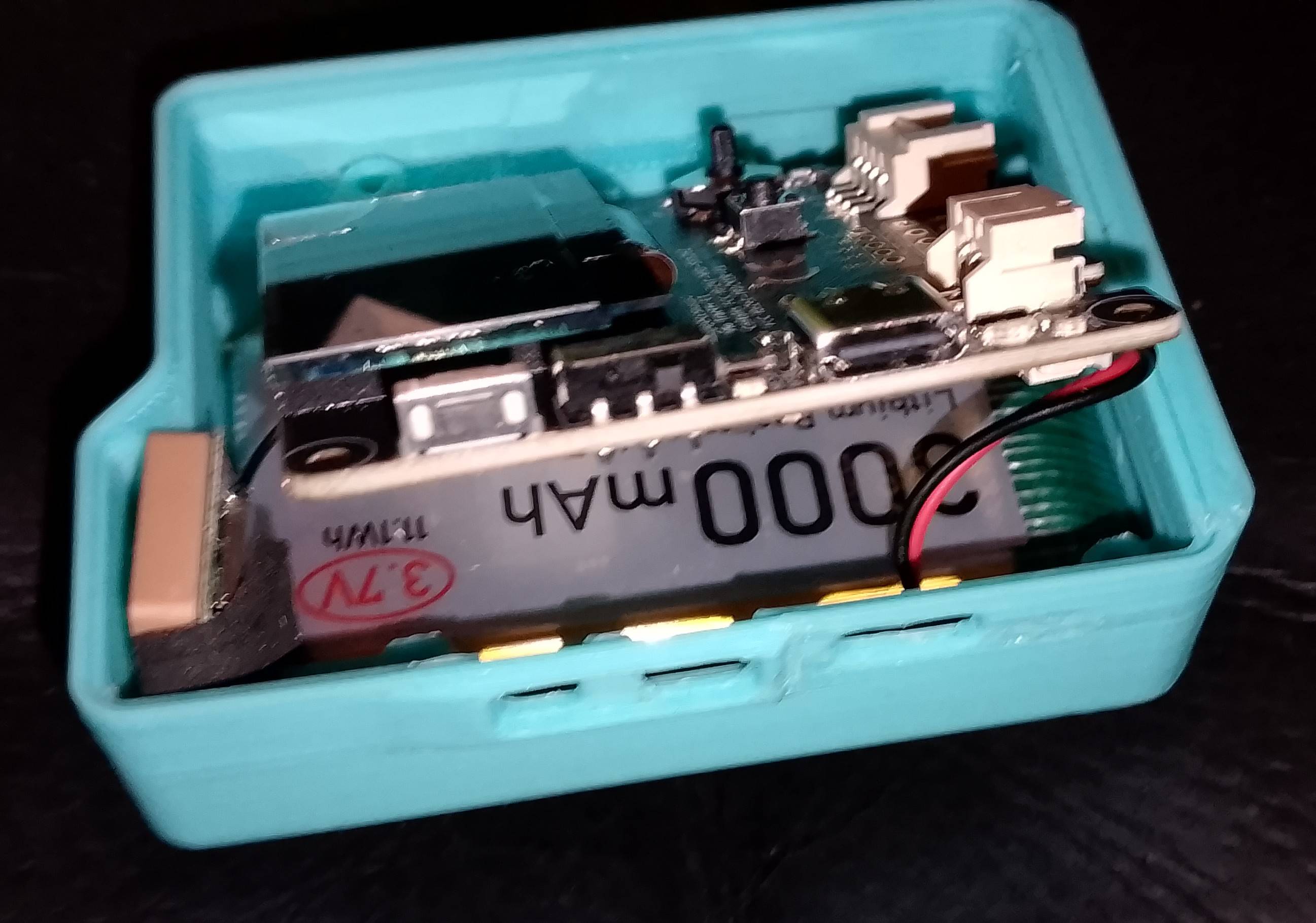

Chứa được pin 3000mAh! (653510) mà hy vọng là vẫn còn chỗ trống.

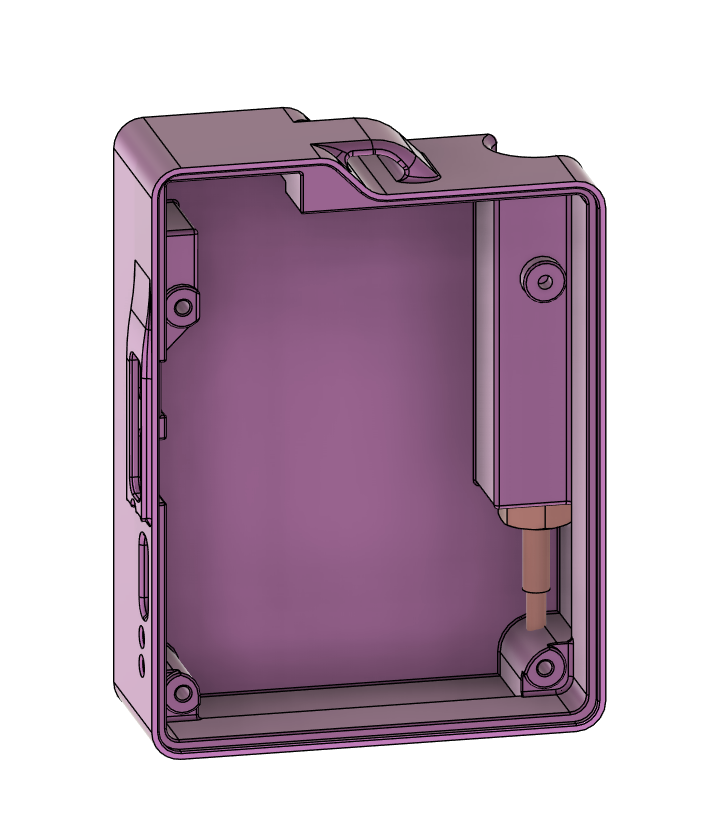

Mọi thứ vẫn được giữ tương đối ở chỗ cũ, nhưng ăng-ten đã được giấu gọn gàng và giờ có chỗ cho pin lớn hơn.
Phần lưng được bo tròn các góc để cầm nắm thoải mái hơn, nhưng vẫn có thể dựng đứng trên bàn ngon lành.
Cần ốc M2, vì mấy cái lỗ trên bo mạch nó nhỏ vậy đó.

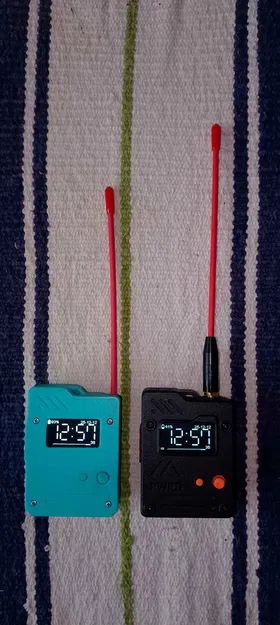

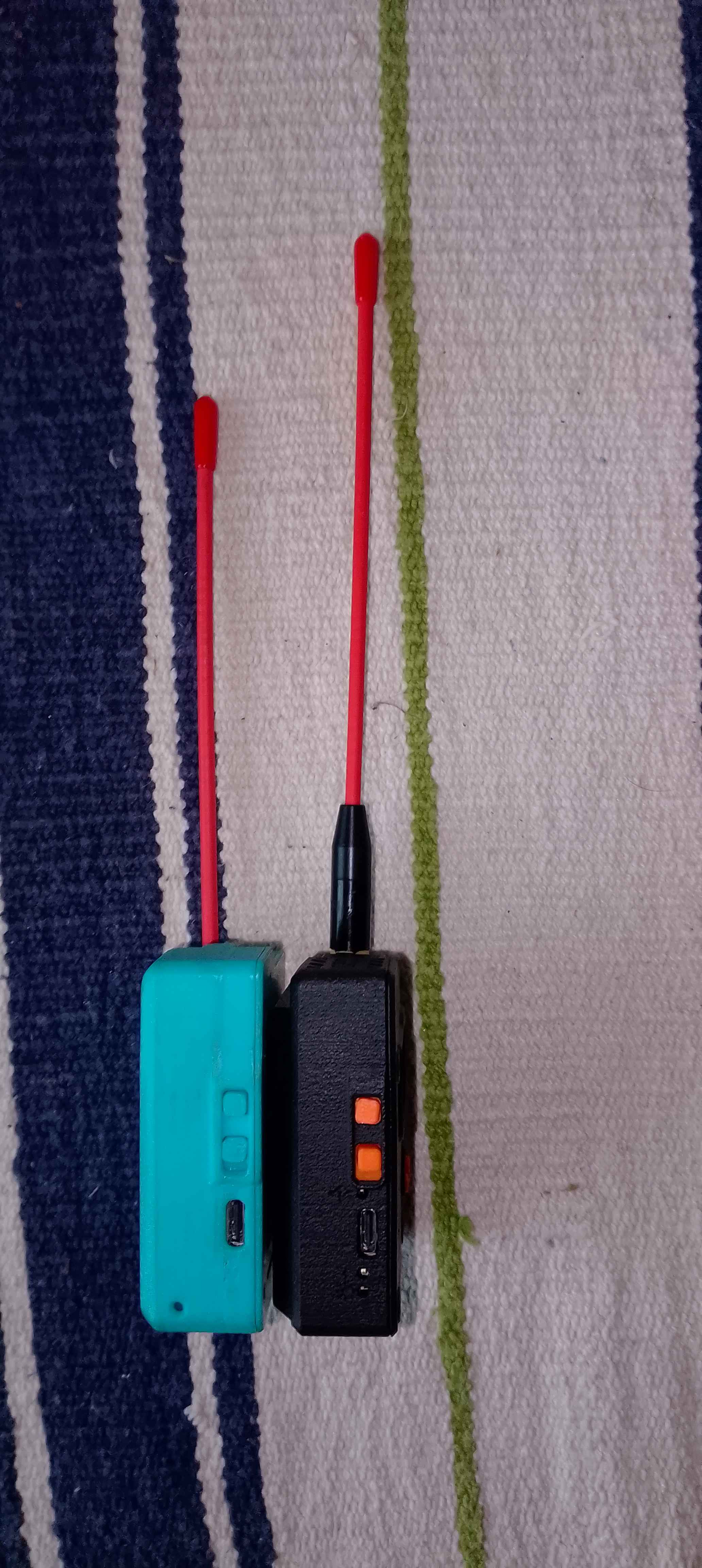

Hiện tại chỉ vừa ăng-ten đường kính 10mm thôi. (có cái ăng-ten dạng roi như trong hình, hoặc mấy cái loại ngắn cũng được nha)
Chào mừng mọi người góp ý. Nếu ai có đề xuất thay đổi gì thì cứ nói nha.
Quay lại xem nút bấm được tối ưu nha. Trong lúc chờ đợi thì xài nút zin cũng được.

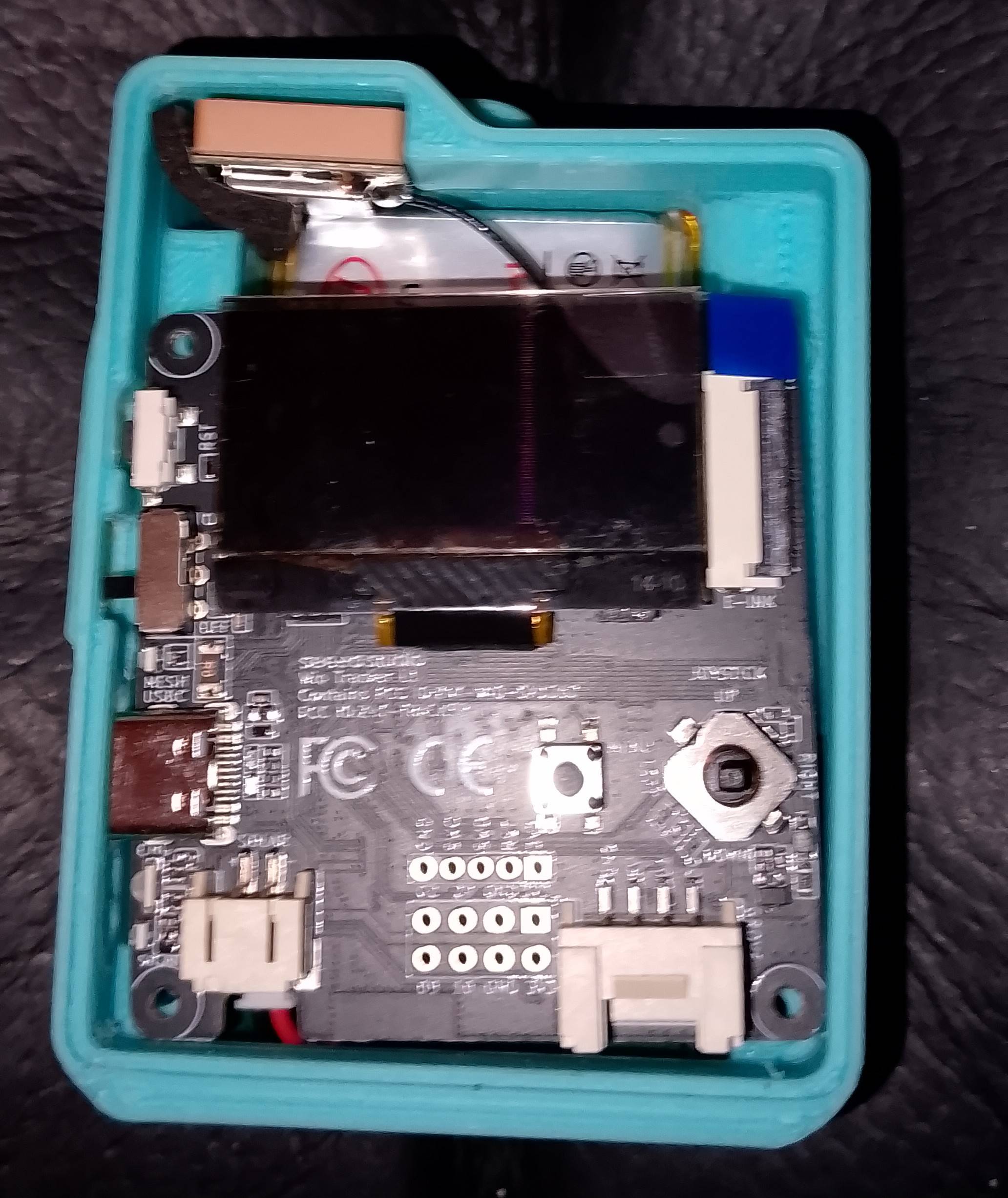

Hướng dẫn lắp ráp: Thứ tự là quan trọng nha.
- Đầu tiên, dây pigtail. Đảm bảo cái đầu nối nó hướng về phía bạn.
- Thứ hai, cục pin. Bạn cần gài nó ở dưới trước, rồi nhẹ nhàng ấn nó vào ở trên. Vừa khít lắm nha.
- Thứ ba: GPS. Bạn cần di chuyển cái miếng đệm cao su như trong hình tôi thêm, để nó không bị rung lắc.
- Nút bấm và bo mạch. Mấy cái này thì chắc ai nhìn vô cũng hiểu.
Thông số in
- Định dạng
- 3mfstep
- Số file mô hình
- 23
- Tổng dung lượng
- 11 MB
- File lớn nhất
- 1,2 MB
