Kệ 1U cho rack 10 inch Mini-ITX

Remix từ Giá đỡ máy chủ 10 inch dạng module - Đã sửa đổi Tác giả mworks_eng_735326

Tác giả NY_1931470

Lượt tải
89
Lượt thích
20
Lượt coi
985
Bản remix
1

File 6 7,7 MB

  • shelf-unit_1766174447.3mf3MF · 172 KB
  • shelf-unit_1766174448.fcstdFCSTD · 7,3 MB
  • io-shield-template_1766174450.3mf3MF · 20,5 KB
  • io-shield-template_1766174451.fcstdFCSTD · 41,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

Bạn nên in thử một phần nhỏ của mô hình để kiểm tra độ khớp

…vì tôi không thể đảm bảo bo mạch Mini-ITX của tôi giống với bo mạch của bạn, đặc biệt là về độ nhô ra của các cổng IO so với bo mạch chủ.

Ngoài ra, hãy chắc chắn rằng bạn có đủ khoảng trống theo chiều dọc! Tôi đã phải uốn cong dây cáp 24 chân ATX của mình để mọi thứ vừa trong 1U.

Lắp ráp

Phần cứng cần thiết: 4 × M35 để cố định bo mạch chủ vào kệ, 4 × M38 hoặc dài hơn để cố định tấm chắn IO vào kệ.

  1. Cố định bo mạch chủ vào kệ bằng 4 ốc M3*5; các ốc này sẽ tự tạo ren trong các trụ nhựa của kệ.

Tấm chắn IO là tùy chọn nhưng nên có. Vì hầu hết các bo mạch Mini-ITX đều đi kèm với tấm chắn IO lớn hơn 1U, bạn có thể sẽ phải tự thiết kế.

  1. Tùy chỉnh io-shield-template.3mf hoặc io-shield-template.FCStd cho phù hợp với IO của bo mạch chủ.
  2. Trước khi gắn tấm chắn IO đã tùy chỉnh vào kệ, hãy luồn các ốc M3*8 hoặc dài hơn vào các lỗ để bắt đầu tạo ren trong nhựa.
  3. Hoàn tất việc gắn tấm chắn IO đã tùy chỉnh vào kệ.

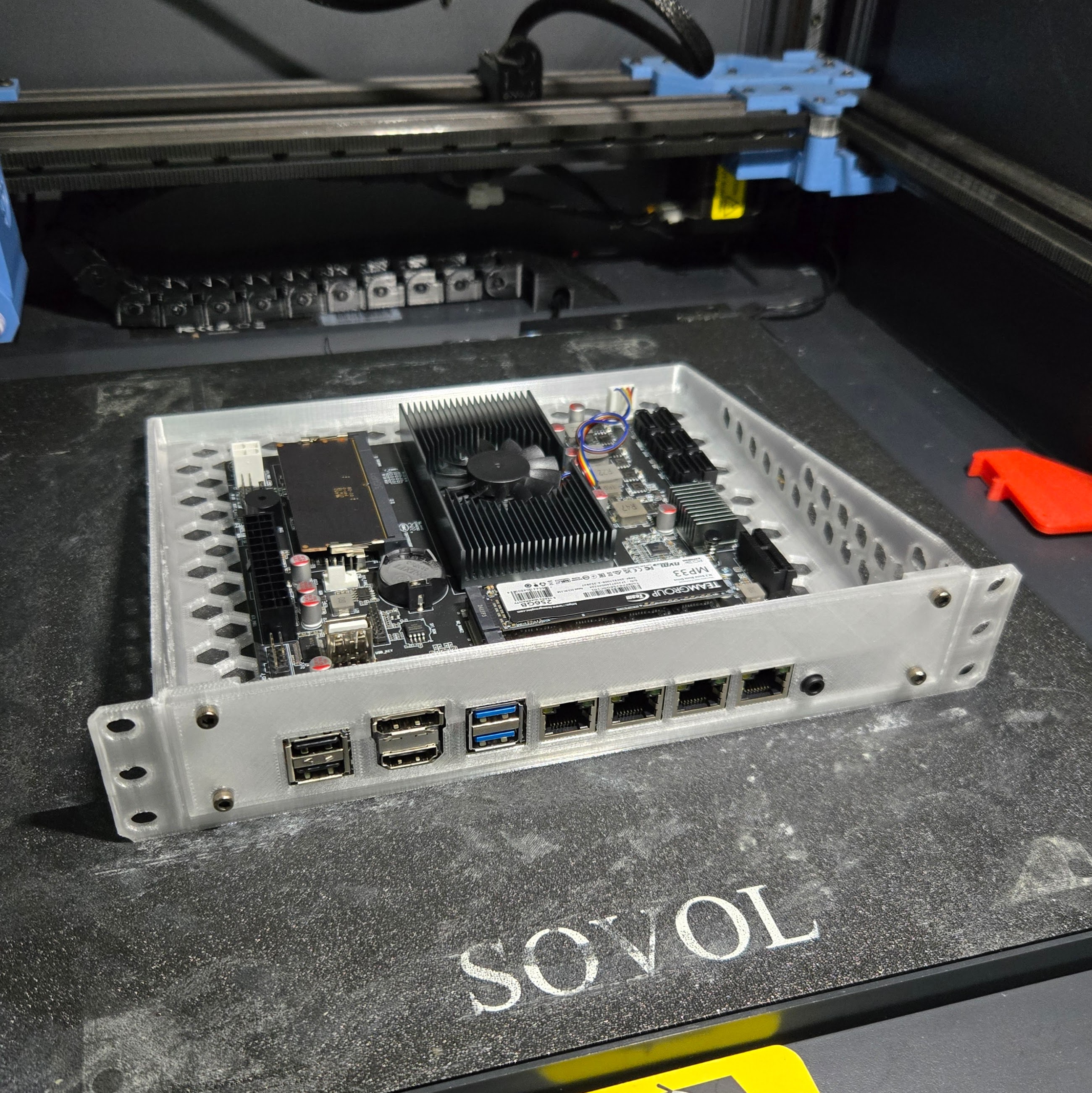

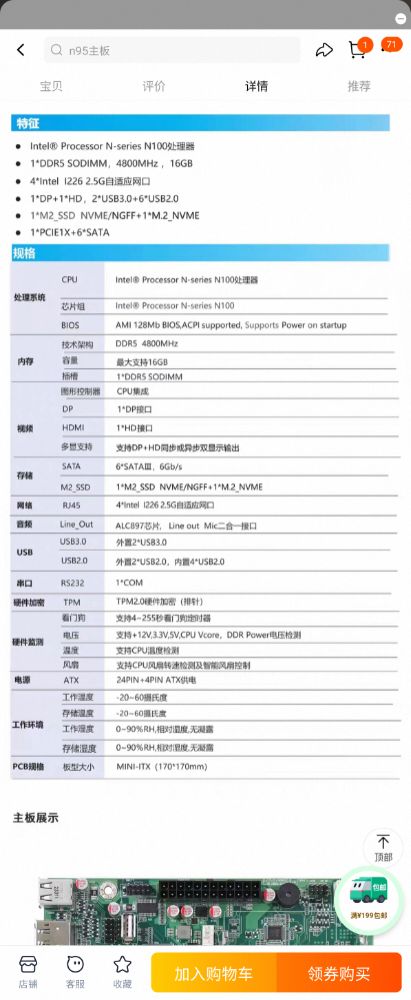

Nếu may mắn bạn có bo mạch chủ giống hệt tôi, bạn có thể sử dụng io-shield-n100-nas.3mf. Đây là trang sản phẩm Taobao (tương tự Aliexpress) cho bo mạch chủ của tôi:
