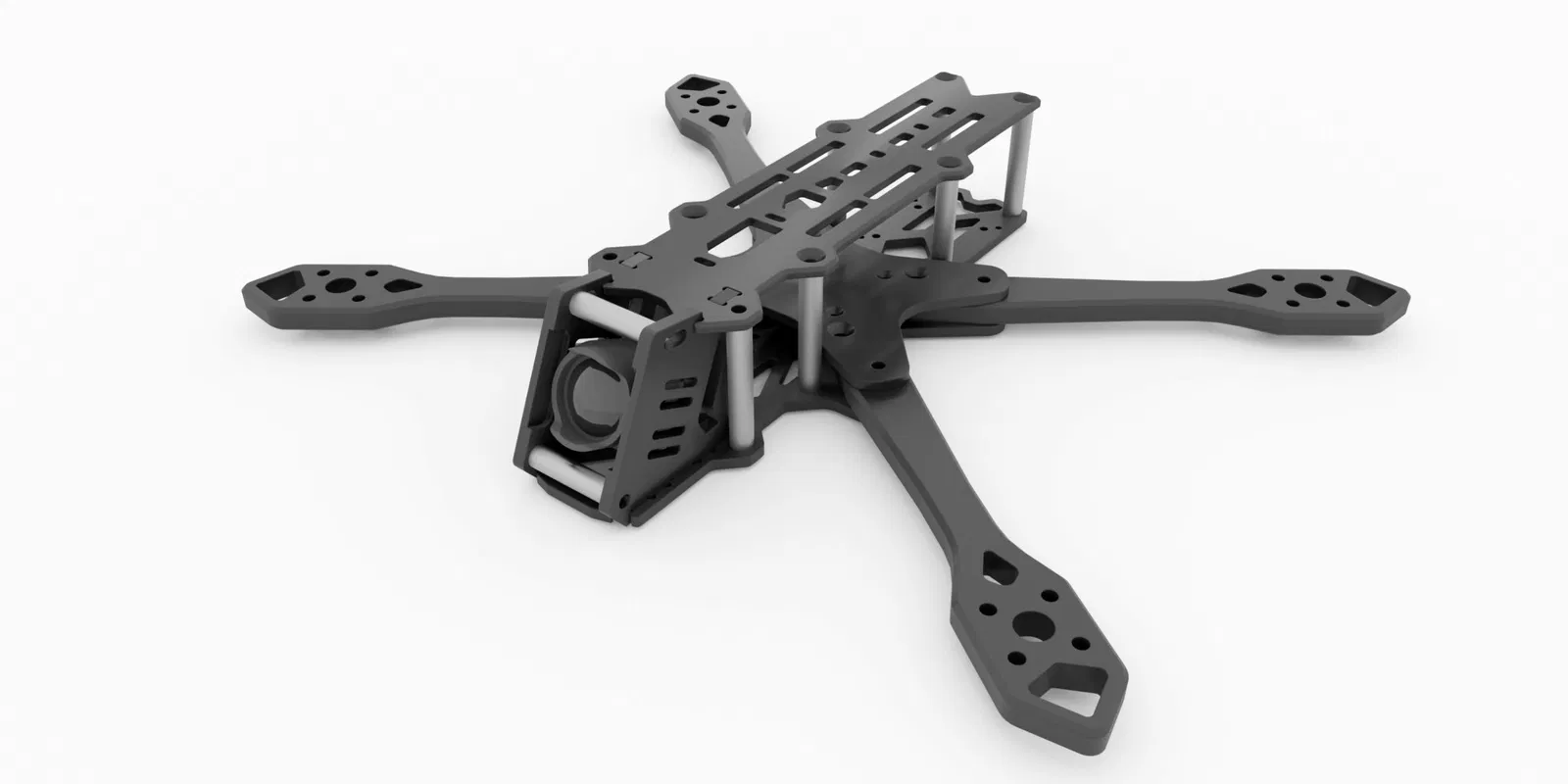

Khung Drone JeNo 5.1"

🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧 Bản cập nhật cho O4 Pro nhìn chung đã hoàn thành. Chỉ còn thiếu bản cập nhật cho các bộ phận gắn Action Cam, dự kiến sẽ có sớm thôi. 🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧 _Anh em xem phiên bản tiếng Anh trên Github_ nha! Anh em có thể mua sẵn tại Drone FPV Racer (link affiliate nha anh em) Phiên bản hiện tại: 1.5.1 (xem thêm lịch sử thay đổi ở cuối trang) ### Điểm chính: > Độ bền và cứng cáp (tay đòn 6mm)

Hiệu suất bay xuất sắc, dễ dàng tinh chỉnh Thiết kế Wide-X Tích hợp hoàn hảo camera của DJI Air Unit O3 hoặc O4 Pro Thiết kế cho: DJI Vista/AU O3/AU O4 Pro, WalkSnail, HDZero, Analog. Frame và các ốc đệm không bị lộ trong video, với mọi loại camera trên thị trường Stack tách rời khỏi tay đòn Dễ dàng bảo trì: chỉ cần tháo 2 ốc là thay được tay đòn Rộng rãi (khoảng hở 30mm) Tùy biến được (trọng lượng, tay đòn, plate camera) ### 1. Giới thiệu JeNo là một frame 5.1" được tạo ra nhân dịp ra mắt DJI Air Unit O3, vì camera của nó không phù hợp với hầu hết các frame hiện có. Frame được thiết kế sao cho không bị lộ trong tầm nhìn của camera (FOV) mà vẫn đảm bảo bảo vệ ống kính tốt. Nó cũng hỗ trợ các bộ lọc ND cho camera O3. JeNo hiện đã tương thích với DJI Air Unit O4 Pro (nhưng nhớ chọn bộ lọc ND dạng dọc, như loại của GEPRC). Ban đầu dành cho freestyle, chất lượng bay và độ bền là trọng tâm trong quá trình thiết kế (xem BlackBox ở cuối trang). Vấn đề FOV bị che khuất bởi ốc đệm hay khung máy, dù được khuếch đại với camera O3/O4 Pro, nhưng cũng đã từng xuất hiện trên nhiều frame với các camera khác. JeNo sẽ giúp anh em có FOV thoáng với bất kỳ camera nào, nó không chỉ dành riêng cho O3 và O4 Pro. Nó được tối ưu cho độ nghiêng 25° nhưng vẫn hỗ trợ tốt các độ nghiêng từ 0° đến 40°. Có tùy chọn "high tilt" cho anh em thích bay nghiêng cao. Khả năng quay 4K mà không cần Action Cam giúp tiết kiệm từ 70g (Action 2) đến 165g (GoPro 11). Với phiên bản JeNo cổ điển, chúng tôi đã cộng thêm 20g vào frame để có một chiếc "tank" cứng cáp và bền bỉ, nặng tới 140g. Tuy nhiên, vẫn giữ khả năng gắn thêm Action Cam. Lưu ý là có một bộ TPU được tối ưu cho việc bay bando để tăng tối đa độ bền cho JeNo. Với DJI AIR Unit O3/O4 Pro, chúng ta có một bộ setup nhẹ hơn và chắc chắn hơn so với các frame truyền thống, với FOV thông thoáng. Một phiên bản Light sẽ giúp giữ trọng lượng ở mức khoảng 120g. JeNo ban đầu được thiết kế cho Freestyle, đó là lý do tại sao nó có hình dạng "Wide-X". Thiết kế này giúp giữ hành vi bay ổn định mà vẫn hạn chế cánh quạt lộ trong FOV so với kiểu "True-X" (nhưng cánh quạt vẫn có thể nhìn thấy một chút). Tùy chọn "Ciné" sử dụng các camera plate kéo dài để có FOV "Rộng" mà không thấy cánh quạt. Có nhiều tùy chọn họa tiết cho phần "đầu" của tay đòn. Cuối cùng, frame này được thiết kế bởi các thành viên của cộng đồng WE are FPV, có phiên bản "WaF edition" với logo khắc dưới bottom plate (anh em có thể giữ lại hoặc không). Ghé thăm forum WAF của chúng tôi tại chủ đề chính thức của JeNo 5.1” để cùng thảo luận nha. JeNo cũng có các phiên bản Pocket (2.5") tại trang này, bản 3 và 3.5" tại trang này và bản 7, 8" tại trang này. ### 2. Thông số kỹ thuật Kiểu dáng Wide-X Kích thước cánh quạt 5.1" (hoặc 6" với tùy chọn tay đòn) Trọng lượng 120 đến 145 g tùy tùy chọn, bao gồm cả ốc vít Tay đòn 6 mm Khoảng hở stack 30 mm Chiều cao stack 21.5 mm Bottom plate 2.5 hoặc 3 mm tùy tùy chọn Middle plate 2.5 mm Top plate 2 mm Camera plates 3 mm Lỗ bắt ốc động cơ (Motor mount pattern) 16 mm Camera 20 mm (DJI), Micro, Nano. FOV thoáng. Có thể điều chỉnh. Stack trung tâm 30.5 mm x 30.5 mm và 20 mm x 20 mm Stack sau 20 mm x 20 mm và 25 .5 x 25.5 mm VTX hỗ trợ Analog., DJI Vista, DJI Air Unit O3/O4 Pro, WalkSnail, HDZero… Lỗ luồn dây đai pin Có Lỗ luồn XT60 Có (trước và sau) + lỗ luồn dây rút để cố định ### 3. Phiên bản và file #### 3.1 Quản lý phiên bản Anh em xem phiên bản hiện tại của frame ở đầu mô tả và xem toàn bộ lịch sử thay đổi ở cuối trang nhé. Chúng tôi thực sự khuyên anh em nên đặt cắt phiên bản mới nhất để đảm bảo hưởng lợi từ những tối ưu hóa mới nhất. Định dạng số phiên bản như sau: <Phiên bản chính>.<Phiên bản phụ>.<Số lần sửa đổi> Ví dụ: 1.3.2 * Số lần sửa đổi: Số này được tăng khi có những thay đổi nhỏ và ít ảnh hưởng.

• Phiên bản phụ: Số này được tăng khi có những thay đổi nhỏ nhưng có thể làm mất tương thích với một số bộ phận TPU.
• Phiên bản chính: Số này được tăng khi có những thay đổi lớn làm mất tương thích với khung carbon. Kể từ khi tạo ra JeNo 5", chúng tôi luôn cố gắng duy trì sự tương thích về khung carbon. Do đó, phiên bản vẫn là “1.x.y”. Nói cụ thể, điều đó có nghĩa là nếu anh em có phiên bản JeNo 5" đầu tiên và muốn nâng cấp lên O4 Pro, chỉ cần cắt lại camera plate mới, chúng sẽ tương thích với phiên bản frame hiện tại của anh em! Lưu ý: Nếu anh em tự thiết kế TPU cho JeNo, hãy nhớ ghi rõ phiên bản mà chúng tương thích nhé. #### 3.2 Quản lý file Để mọi thứ đơn giản hơn, chúng tôi đã xem lại cách tổ chức các file. Chúng được chia thành 5 nhóm: * 01-FRAME: chứa các mẫu thiết kế của frame, ở định dạng DXF, STEP và STL, cho phiên bản hiện tại.
• 02-TPU: chứa các mẫu thiết kế TPU cho phiên bản hiện tại của frame, ở định dạng STL.
• 03-FRAME-HISTORY: chứa các phiên bản frame cũ.
• 04-TPU-HISTORY: chứa các bộ phận TPU không còn tương thích với phiên bản hiện tại.
• “Other files”: chứa các file tài liệu, bao gồm hướng dẫn lắp ráp và mô tả tất cả các tùy chọn có thể có cho phiên bản hiện tại (đây là bản DXF được dàn trang lại). Thay đổi lớn là tất cả các tùy chọn hiện được gộp vào một file duy nhất. Điều này sẽ giúp chúng tôi quản lý phiên bản dễ dàng hơn rất nhiều. Nếu muốn xem file DXF với tất cả các chú thích, chúng tôi khuyên dùng phần mềm miễn phí DWG TrueView. Nếu không muốn dùng, thì file PDF của phiên bản sẽ chứa tất cả những gì cần thiết. ### 4. Tùy biến JeNo có thể tùy biến: nó cung cấp nhiều tùy chọn để phù hợp nhất với các nhu cầu và sở thích khác nhau của anh em. Để có một bộ frame hoàn chỉnh, anh em cần chọn: * Một bộ phận nền (bottom, middle, top plate và miếng đệm tay đòn)
• Một loại camera plate
• Một mẫu tay đòn Tất cả các bộ phận đều tương thích với nhau. Dưới đây là cái nhìn tổng quan về "bản đồ thực đơn" và các tùy chọn khác nhau: ##### Bộ phận nền Bao gồm phần cốt lõi của stack (bottom, middle, top plates và miếng đệm khóa tay đòn). * Ưu tiên: Phiên bản cổ điển (bền) có bottom plate dày 2.5 mm, so với 2 mm ở phiên bản nhẹ hơn, phiên bản nhẹ cũng "thoáng" hơn. Với phiên bản light, trọng lượng khoảng 120g tùy tùy chọn, so với khoảng 140g ở phiên bản gia cố.
• Bo viền (Chamfers): Các đường bo viền đã bị xóa khỏi file vì các đơn vị cắt laser carbon không sử dụng. Chúng tôi khuyến nghị áp dụng bo viền cho toàn bộ frame, trừ camera plates, vì thẩm mỹ, sự thoải mái và độ bền. Bo viền thường làm tăng giá thành lên khoảng 15%.

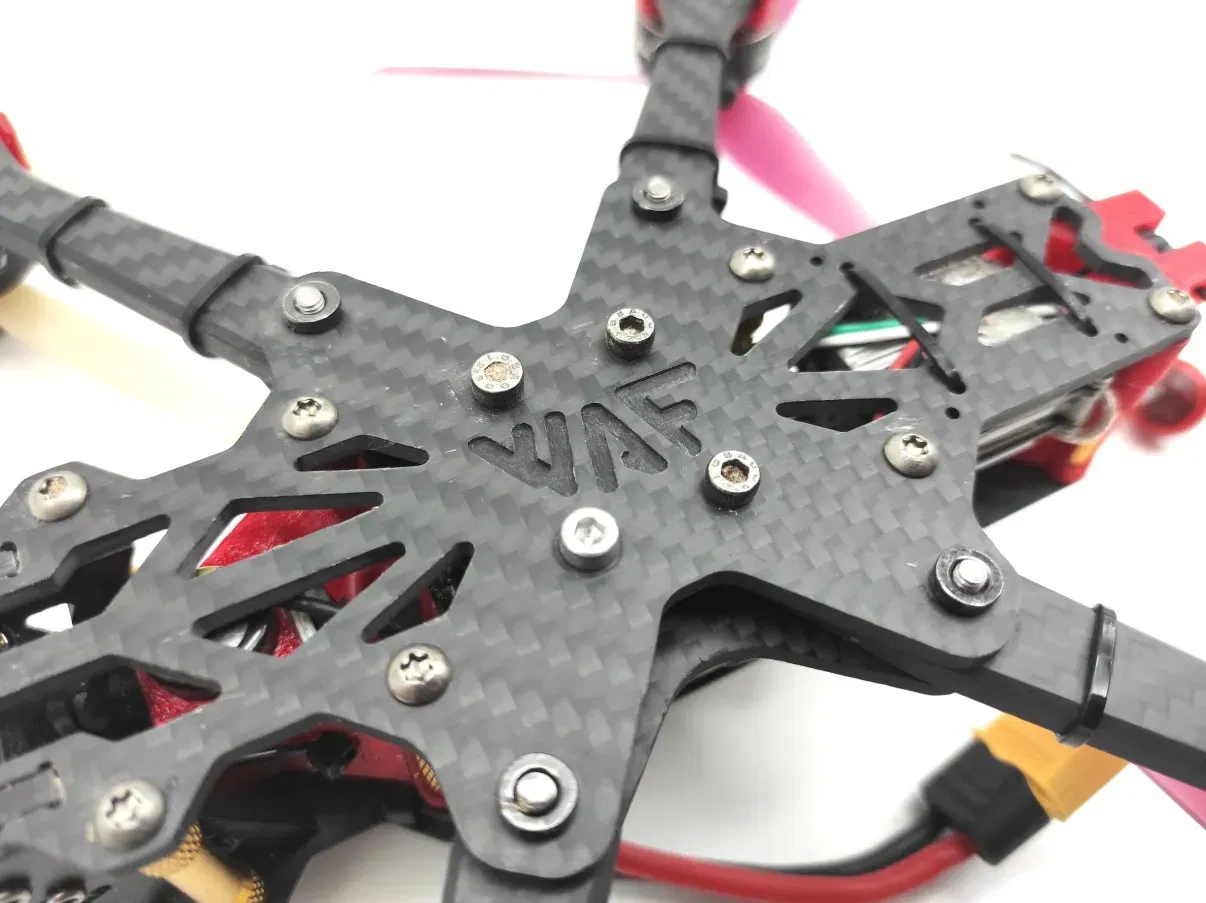

• Phiên bản: Tùy chọn WE are FPV thêm logo "WaF", khắc dưới bottom plate. Anh em có thể yêu cầu xóa khi cắt hoặc thay thế.

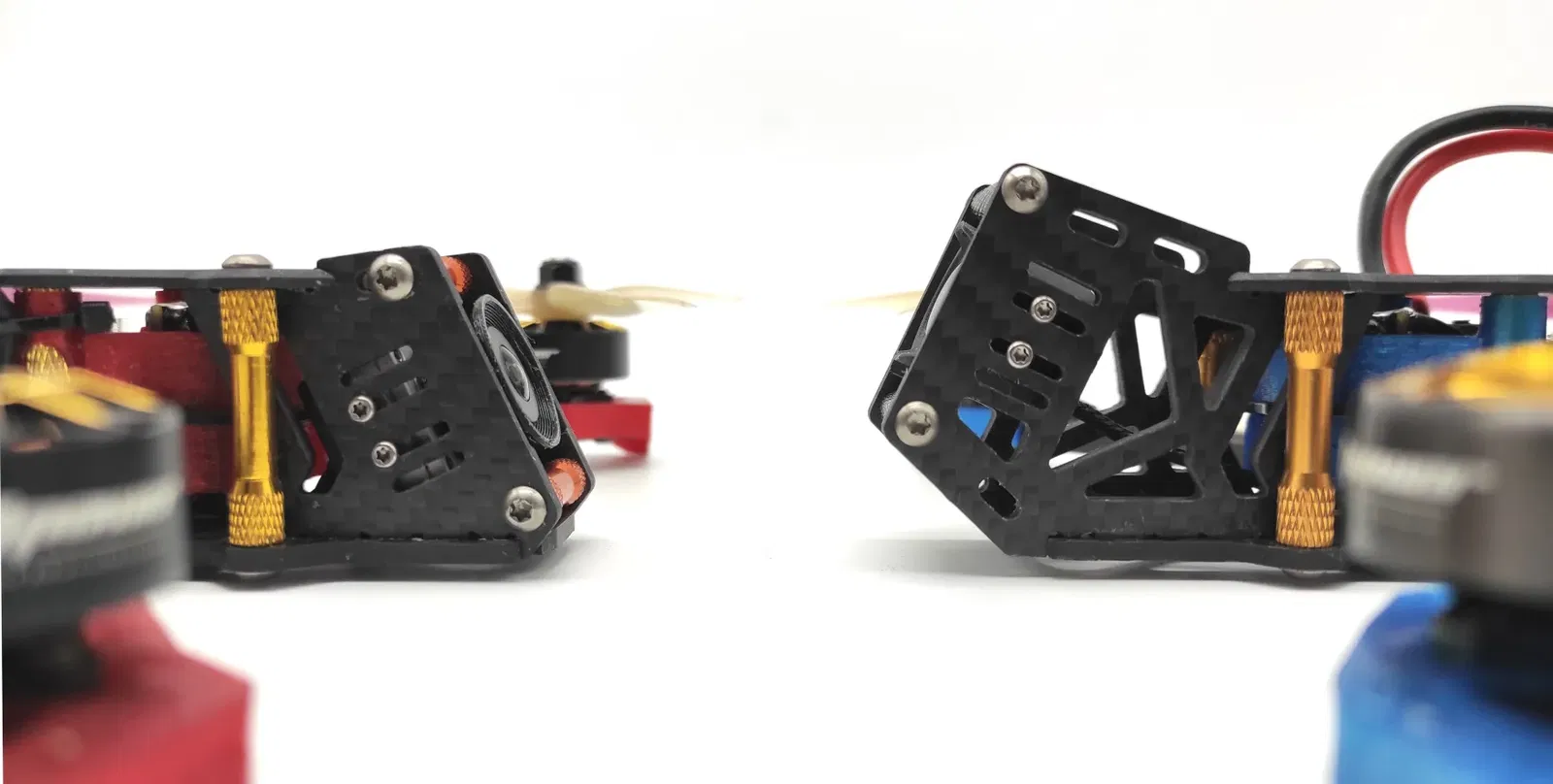

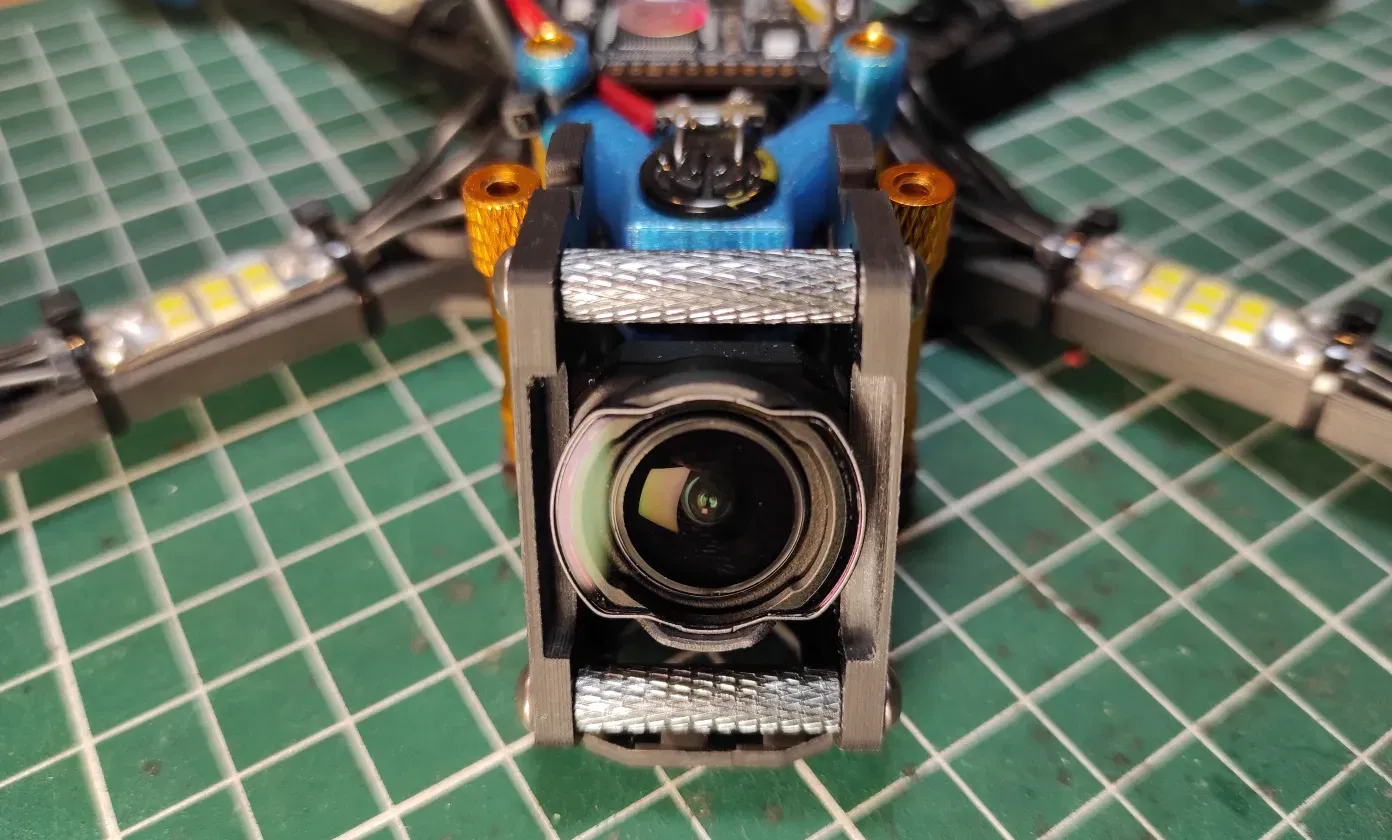

• Bando: Đây là tùy chọn bền nhất, với bottom plate dày 3mm và tay đòn gia cố. ##### Camera plates [Ưu tiên: trong phiên bản nhẹ, carbon "thoáng" hơn, nên nó hơi mỏng manh hơn.] * Classic: Dành cho Freestyle, ưu tiên hành vi bay và độ bền, nhưng cánh quạt sẽ bị nhìn thấy trong FOV.
• Light: Nhẹ hơn 0.5gr mỗi plate so với bản classic.
• Ciné: Sử dụng camera plate kéo dài để loại bỏ cánh quạt khỏi FOV (đặt ở chế độ Large với O3).

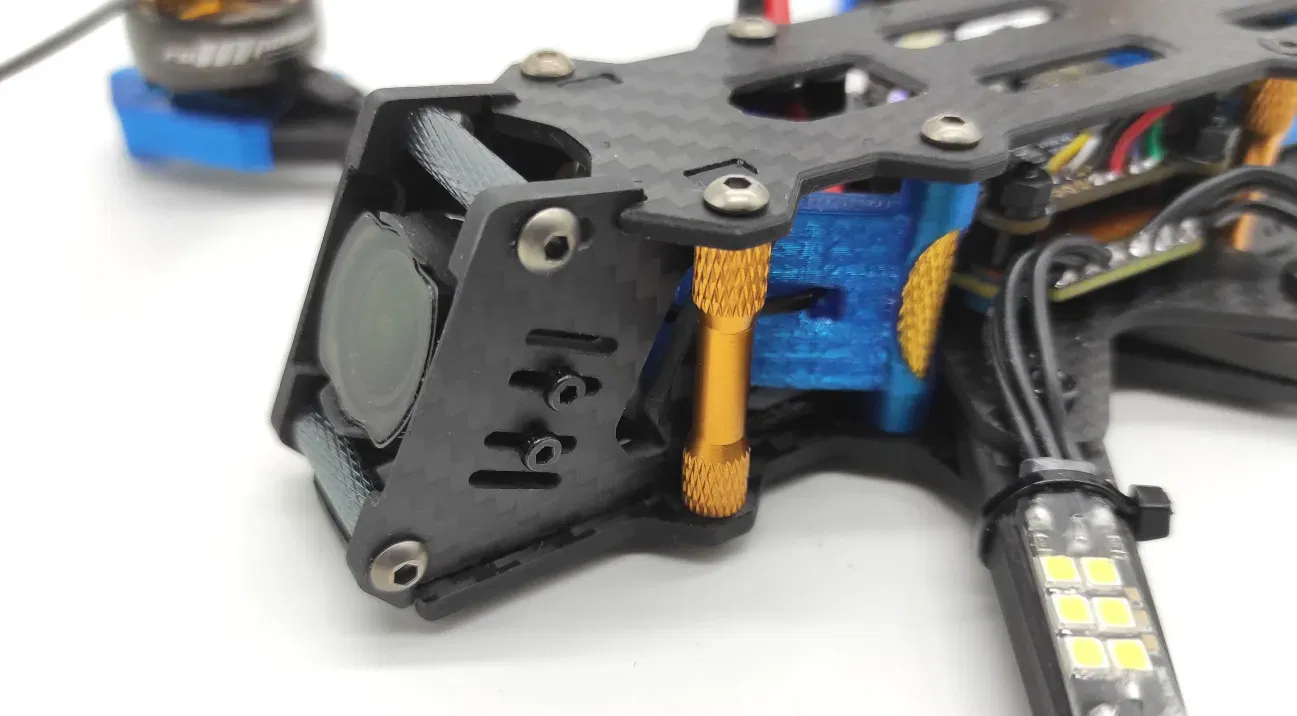

• Ciné Soft: Phiên bản không dùng softmount cho phép điều chỉnh vị trí camera nhiều hơn. Nếu sử dụng Air Unit O3, quad cần được tinh chỉnh tốt để tránh rung trong video. Phiên bản softmount giúp giảm rung động truyền đến camera.
• High tilt: Cho phép độ nghiêng 40° cho những người thích bay nghiêng cao.
• Tilt biến thiên: Phiên bản do Kamarad70 cung cấp trên trang Thingiverse của anh ấy. Lưu ý: Cáp đồng trục đi kèm Air Unit O3 (11.5 cm) chỉ vừa đủ với camera plate cinématique. Chúng tôi khuyên dùng cáp đồng trục dài 20 cm (bán tại RunCam và AxisFlying). Cáp của O4 Pro đủ dài. Camera plates Freestyle Camera plates Ciné Cánh quạt hơi lộ trong FOV Không thấy cánh quạt trong FOV ##### Tay đòn Có nhiều hình dạng khác nhau cho phần "đầu" của tay đòn. Trọng lượng, độ bền, bảo vệ động cơ và thẩm mỹ là các yếu tố chính. * "Classic": Mẫu bền, phù hợp cho Freestyle.
• "Light": Giảm bớt độ bền để giảm trọng lượng.
• "Modus": Mẫu tay đòn bền nhất, cung cấp sự bảo vệ tốt nhất cho động cơ. Đây cũng là mẫu tay đòn nặng nhất.
• "Rabbit": Bảo vệ động cơ tốt với trọng lượng hợp lý.
• "Bando edition": Mẫu chắc chắn và bền bỉ hơn. ##### Phụ kiện đi kèm (Extras) Trong file DXF, anh em sẽ tìm thấy các tùy chọn bổ sung. Những "extras" này đáp ứng các nhu cầu cụ thể hơn nhưng vẫn tương thích với JeNo: * Tay đòn 6"
• Camera plates siêu nhẹ (ultra light)
• Camera plates độ nghiêng cao (High tilt - 40°)
• Top plate có 2 lỗ luồn strap (thay vì 3)

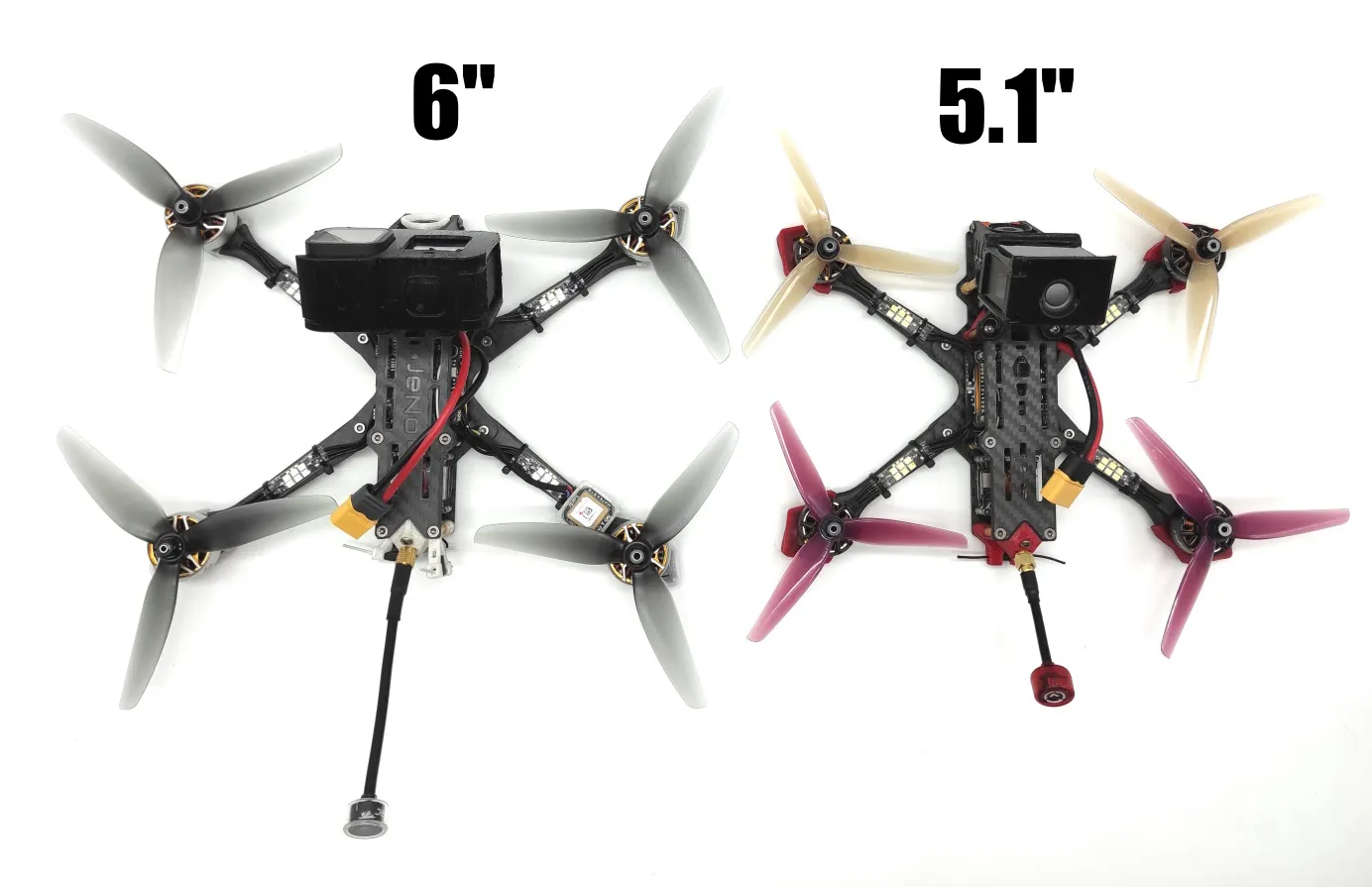

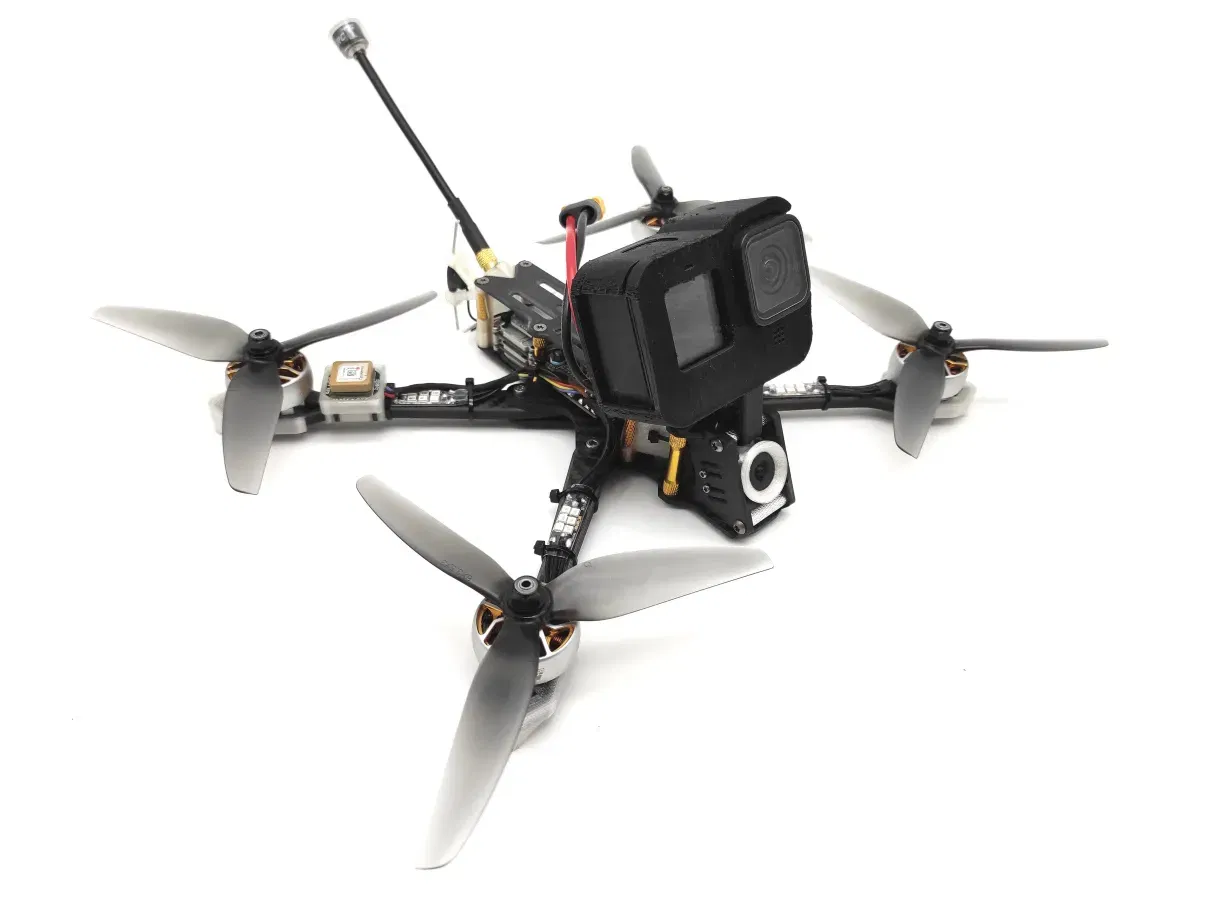

• ... Anh em cũng có thể tự do sửa đổi file theo nhu cầu. Ví dụ, để chắc chắn hơn nữa, đừng ngần ngại yêu cầu bottom và top plates dày hơn (có thể cần điều chỉnh độ dài ốc vít cho phù hợp). Bottom plate 3mm cho mục đích bando là một tối ưu hóa thú vị và không ảnh hưởng đến độ dài ốc vít. Phiên bản với tay đòn 6" đây: ##### TPU Đã có sẵn một số file STL (giá đỡ camera, backpack, giá đỡ antenna, bảo vệ tay đòn, bộ TPU bando...). File 3D của frame cũng có sẵn để hỗ trợ thiết kế các file STL mới. ### 5. Đặt cắt frame ##### Có sẵn trực tiếp tại cửa hàng Nếu anh em không tìm kiếm tùy chọn đặc biệt nào, hãy biết rằng Drone FPV Racer và La Caméra embarquée có bán sẵn JeNo phiên bản classic và Ciné với giá cực tốt, cùng với tất cả các bộ phận thay thế, in ấn và lipo pads: * JeNo Classic bởi DFR (link affiliate)
• JeNo Cine bởi DFR (link affiliate)
• JeNo Classic bởi La Caméra Embarquée
• JeNo Cine bởi La Caméra Embarquée Lưu ý: Giá tại cửa hàng thường rất tốt, nhưng đôi khi họ không có phiên bản mới nhất. ##### Đơn vị gia công Anh em cần liên hệ với đơn vị chuyên cắt laser carbon. Ở Pháp, được cộng đồng FPV tin tưởng, chúng tôi đề xuất các nghệ nhân chính: * Cnc Drone 91 bởi Eric
• CNC Dupays bởi Jeremy
• Cnc 27 bởi Romain
• FPV CNC Drone bởi Pierre-Louis
• Haut Var Fpv Ở Canada, cncmadness là một địa chỉ uy tín (phí ship 20 đô nhưng nhanh) và có bán JeNo 5.1" trực tiếp. Anh em có thể tham khảo chủ đề WaF này để biết thêm thông tin. ##### Chọn phiên bản của anh em Xem file DXF của frame (hoặc file PDF) để chọn phiên bản mình thích. Anh em có thể chọn một "Edition" có sẵn (Classic, Light hoặc Bando), hoặc kết hợp các tùy chọn khác nhau và chọn một số "extras", tất cả đều tương thích. Cũng cần chọn một loại camera plate (classic, ciné...). ##### Gửi yêu cầu báo giá Sau khi chọn đơn vị cắt laser và file DXF, hãy gửi email cho họ để nhận báo giá. Các nghệ nhân carbon Pháp mà chúng tôi đã giới thiệu ở trên đều hiểu rõ về JeNo. Họ sẽ hướng dẫn anh em cách hiểu rõ nhu cầu và cung cấp báo giá phù hợp. Nếu đơn vị cắt carbon của anh em không quen thuộc với JeNo, email yêu cầu báo giá của anh em cần bao gồm tối thiểu: * File DXF cần cắt.
• Tóm tắt tất cả các bộ phận mong muốn, số lượng mỗi loại và độ dày carbon mong muốn. Nếu cần phụ tùng thay thế, hãy ghi rõ ở đây (ví dụ: 1 tay đòn thứ 5).
• Vị trí các đường bo viền. Đừng ngần ngại thêm thông tin có thể giúp làm rõ yêu cầu: * File 3D đã lắp ráp.
• Hình ảnh hoặc ảnh chụp màn hình các điểm nhạy cảm (vị trí pressnut của tay đòn, "hốc" của camera plate, khắc logo).
• Bất kỳ thông tin nào khác mà anh em cho là hữu ích. > Chỉ mang tính tham khảo, chúng tôi đã từng cắt frame này ở Pháp với giá khoảng 80€. Giá này có thể thay đổi tùy thuộc vào tùy chọn và đơn vị thực hiện. ### 6. Danh sách vật tư Ngoài carbon, anh em sẽ cần những vật tư sau để hoàn thiện việc lắp ráp frame. ##### Ốc đệm (Spacers) Chúng tôi khuyên dùng ốc đệm đường kính 5 mm. Đặc biệt là các ốc dùng để gắn TPU (backpack và tụ điện). Ốc đệm có khía vẫn sử dụng được, nhưng bộ phận gắn TPU sẽ cần điều chỉnh cho phù hợp. Số lượng Mô tả Thông tin 8 Ốc đệm M3x30mm Dùng cho stack 2 Ốc đệm M3x20mm Dùng cho camera ##### Vít stack Nếu dùng stack 30x30 Số lượng Mô tả Thông tin 4 ốc vít đầu chìm M3x22mm hoặc M3x20mm Dùng cho stack 4 Đai ốc M3 cho ốc stack   Nếu dùng stack 20x20 Số lượng Mô tả Thông tin 4 ốc vít đầu chìm M2x20mm Dùng cho stack 4 Đai ốc M2 cho ốc stack   ##### Vít frame Số lượng Mô tả Thông tin 6 ốc vít đầu chìm M3x6/8mm Dùng cho top plate 14 ốc vít M3x8mm (ưu tiên titan)   8 pressnuts loại flywoo/sourceone   4 ốc vít M3x14mm (ưu tiên thép) Dùng cho tay đòn 4 ốc vít M3x8mm (ưu tiên thép) Dùng cho tay đòn ##### Vít bổ sung Số lượng Mô tả Thông tin 16 ốc vít M3x10mm nếu có bảo vệ tay đòn giữa vít và động cơ hoặc M3x8mm nếu không có TPU* Dùng cho động cơ 4 ốc vít M2x5mm Dùng cho camera *** Nếu không có** bảo vệ tay đòn, chúng tôi khuyên dùng vít 8mm. Vít 10mm đôi khi hơi dài đối với một số động cơ và có thể gây rò rỉ dòng điện. ##### Cố định LiPo JeNo cho phép sử dụng dây đai chống trượt nhờ các lỗ luồn dây. Anh em cũng có thể sử dụng lót LiPo nếu muốn. ### 7. Lắp ráp Xem nhiều ví dụ lắp ráp trên trang DroneBuilds của WE are FPV. Việc lắp ráp frame khá đơn giản, tuy nhiên cần lưu ý một vài điểm: * Ở một trong 2 mặt của middle plate, có các lỗ đã được vát để lắp ốc vít đầu chìm. Mặt này là mặt dưới. Đừng quên lắp ốc vít stack trước khi lắp middle plate.
• Pressnuts sẽ được đặt ở mặt dưới của bottom plate.
• Antenna T của RX có thể được gắn ở phía sau JeNo bằng dây rút.
• 6 ốc vít của top plate là ốc đầu chìm, để tránh nguy cơ làm hỏng lipo. Đây là video hướng dẫn lắp ráp JeNo, sau đó là tài liệu hướng dẫn lắp ráp, cũng có sẵn tại đây dưới dạng PDF. Việc lắp ráp được minh họa bằng camera plates cinématique, cho phép sử dụng tới 4 ốc đệm (xem hình ảnh ở bước 5 bên dưới). Trên thực tế, 2 ốc đệm phía trước là đủ, tương tự như camera plates cổ điển (xem bước 4). ### 8. Lấy cảm hứng JeNo lấy cảm hứng một phần từ 2 frame khác: * Hệ thống khóa tay đòn của Apex, với pressnuts được đặt chìm ở đầu tay đòn.
• Camera plate lấy cảm hứng từ cage nhôm của iFlight Evoque F5X HD V2. Thiết kế hoàn toàn khác biệt vì chúng tôi chỉ sử dụng carbon, nhưng kiểu dáng thì tương tự. Phần còn lại được định hướng bởi các yêu cầu của Air Unit O3 và camera của nó, cũng như kinh nghiệm của chúng tôi với các thiết kế frame tùy chỉnh khác. ### 9. Cài đặt sẵn Betaflight JeNo Để tận hưởng JeNo một cách nhanh chóng và trọn vẹn, một bộ cài đặt sẵn cho Betaflight 4.4/4.5 đã có sẵn. Anh em chỉ cần thêm kho lưu trữ WE are FPV vào nguồn cài đặt sẵn trong Betaflight Configurator. Trong tab "Preset", nhấp vào "Sources des pré-réglages…" (hoặc "Presets sources…") để thêm nguồn WE are FPV: URL: https://github.com/WE-are-FPV/firmware-presets Nhánh GitHub: waf-presets Sau khi nguồn được xác nhận, chỉ cần kích hoạt nó để truy cập các cài đặt sẵn của JeNo, trong danh mục "Tune" ở phiên bản "4.4" hoặc "4.5". Bộ cài đặt có sẵn bằng tiếng Pháp (FR) và tiếng Anh, đây hoàn toàn là cùng một bộ tinh chỉnh. Bộ cài đặt có nhiều tùy chọn để chọn. Lưu ý rằng mặc định, bộ tune đã khá tốt, ngay cả khi chưa kích hoạt các tùy chọn tinh chỉnh "nâng cao" cho PIDs và lọc nhiễu. ### 10. BlackBox Hình ảnh phân bổ rung động trên 3 trục, cho JeNo "classic Freestyle". Đây là tín hiệu gyro chưa lọc cho chuyến bay freestyle 3 phút: ### 11. Video Giới thiệu JeNo trên kênh WE are FPV: Freestyle với action cam (DJI Action 2): Cảnh bay thử nghiệm của phiên bản Classic Freestyle: ### 12. Ví dụ cấu hình Xem một bản build hoàn chỉnh trên phiên bản Classic-Freestyle, trong mục Dronebuilds của forum WE are FPV: JeNo - DJI Air Unit O3 (5" 6S). ### 13. Nhà thiết kế JeNo được thiết kế bởi: * nochamo - Youtube
• Jerome / Jéjé FPV - Youtube
• MotardGeek - Youtube (người yêu cầu và thử nghiệm phiên bản Light) ### 14. TPU Trong số các file tải về, anh em sẽ tìm thấy một số bộ phận TPU để bảo vệ JeNo và các Action Cam khác. Thú vị hơn nữa, hợp tác với Alex biệt danh Heim FPV, thuộc team #bandolovers, chúng tôi đã thiết kế một bộ TPU tối ưu hóa cho bando. Nếu anh em muốn gia cố JeNo tối đa, bộ kit này là dành cho anh em. Nó bao gồm: * Một bumper phía trước bảo vệ toàn bộ lồng camera và giúp hấp thụ va chạm phía trước. Có cho camera plate classic, ciné và high tilt.
• Một bumper phía sau để bay bando không sợ hãi (nó cũng cho phép gắn antenna RX).
• Một giá đỡ antenna VTX chắc chắn hơn nhiều và bao bọc, có góc nghiêng chịu được va đập phía sau tốt hơn (có phiên bản O3 và "cherry"). 2 lỗ cho phép tháo antenna dễ dàng nếu cần.
• 2 bộ phận bảo vệ tay đòn mới, cung cấp sự bảo vệ tốt hơn cho cả tay đòn và động cơ. Phiên bản đầu tiên là loại "kẹp" và có thể thay thế mà không cần tháo động cơ. Phiên bản thứ hai bao bọc hoàn toàn đầu tay đòn và không có khả năng bị văng ra khi va chạm.

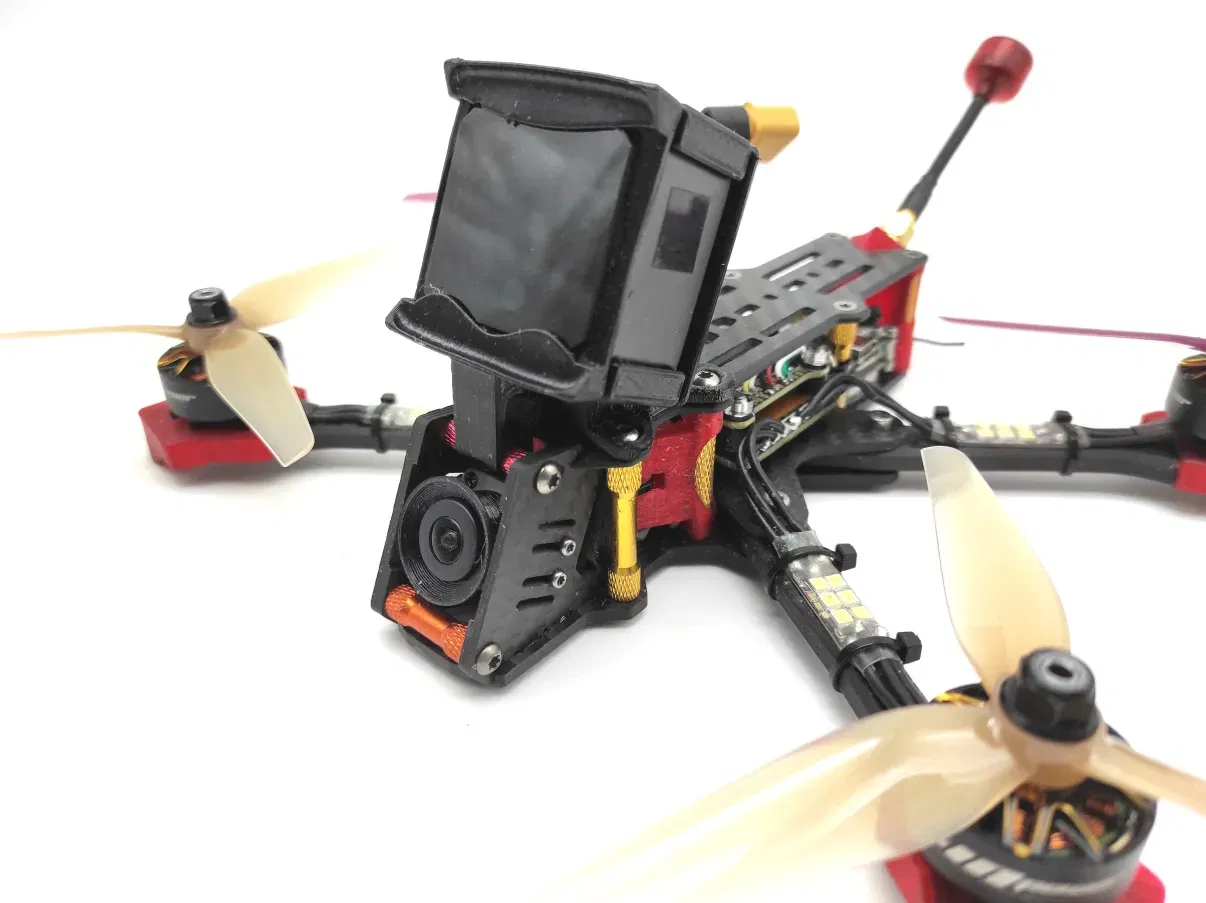

• Một giá đỡ DJI Action 2 được tối ưu hóa cho bando, không có bộ lọc ND, có sẵn ở góc 20 và 25° (không phải cái trong ảnh dưới đây, đó là phiên bản classic).
• Một giá đỡ DJI Action 2 mới được chỉnh sửa từ T4 Max FOV Action 2 DJI TPU Drone Mounts của t4obrien. Nó cho phép luồn dây đai để cố định camera. Nếu nắp anten DJI Air Unit O3 của anh em bị mất, có nhiều thiết kế sẵn tại đây để thay thế. ### 15. Từ cộng đồng: Remix và TPU! #### 15.1 Fork/remix Chúng tôi đã cung cấp một số biến thể (tay đòn, camera plate, stack...) nhưng đây là một số bản remix JeNo 5.1" do cộng đồng thiết kế: Platy FPV đã sửa đổi JeNo để phù hợp với nhu cầu của anh ấy: nhẹ hơn, ngắn hơn, profile thấp và đế tách rời. Xem chi tiết bản JeNo 5.1" - PlatyStyle Edition trên trang Printables của anh ấy và trên forum WE are FPV. Kamarad70 (Rotor-Vision) cung cấp trên trang thingiverse của anh ấy một biến thể camera plate của JeNo cho phép độ nghiêng biến thiên (từ -20° đến khoảng +40°). Tại đó anh em cũng sẽ tìm thấy giá đỡ camera FPV tương ứng, một bumper phía trước và một đế giá đỡ Action Cam. #### 15.2 TPU Ngoài các bộ TPU có sẵn trên trang này, anh em sẽ tìm thấy một số bộ TPU do cộng đồng thực hiện. Pulse FPV đã tạo ra một bộ sưu tập TPU ấn tượng, chất lượng tuyệt vời, anh em có thể tìm thấy chúng trên trang Thingiverse của anh ấy. Bard FPV cũng cung cấp trên trang Cults3D của anh ấy một số bộ TPU thú vị, đặc biệt là các cánh lướt gió để bảo vệ lipo và hỗ trợ chế độ rùa (turtle mode). * Giá đỡ GP9, Walksnail, GPS, ViFly v.v... bởi kC
• để bảo vệ chuông động cơ, ngắn bởi Florian

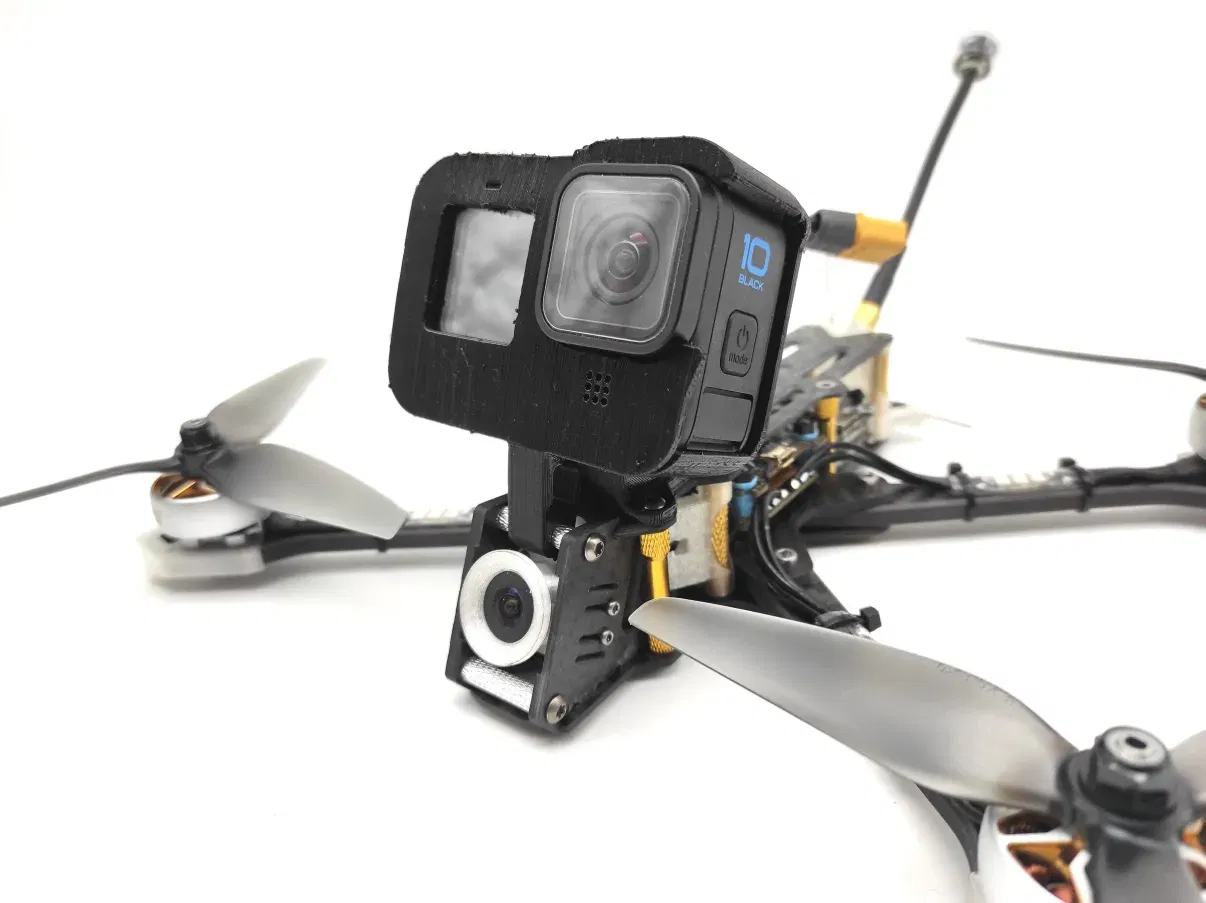

• Nhiều giá đỡ GoPro (5 đến 7 và 9 đến 12) bởi Phen X Frame
• và các STL khác bởi L4go
• Giá đỡ GoPro Mini 11 cho JeNo Ciné bởi shaks
• Vỏ O3, 2 backpack O3 có cánh lướt gió (V1 và V2) và một bumper trước có cánh lướt gió bởi Franck G.
• Vẫn bởi Franck G, nhưng cho O4 Pro: Vỏ DJI O4 Pro (V1, V2), bumper trước bando và backpack antenna thẳng. ### 16. Lịch sử thay đổi (Changelog) Khả năng tương thích luôn được duy trì giữa các phiên bản: nếu frame của anh em là v1, thì các bộ phận của v1.2 / v1.3 sẽ tương thích. Điều tương tự cũng áp dụng cho TPU. Đó là lý do tại sao chúng tôi không lưu giữ lịch sử các phiên bản cũ. 16/09/2025: TPU bando mới cho tay đòn và động cơ, tối ưu hóa hơn và cung cấp khả năng bảo vệ động cơ cao hơn nữa.
• 16/02/2025: * Thêm TPU cho camera plate softmount (tương thích O3 và O4).
• Phiên bản 1.5.1 (01/02/2025): Tích hợp Air Unit O4 Pro (camera plates + TPU). Mở rộng bottom plate ở khu vực Air Unit O4.
• 01/10/2024: * Cập nhật STL "JeNo_arm protect_a visser" trong Bộ TPU bando để sửa lỗi với một số slicer.
• Phiên bản 1.4.0 (02/09/2024): Thay đổi bottom plate trên các phiên bản Classic (tối ưu hóa độ bền). Các phiên bản "Light" giữ nguyên. Thêm bộ TPU bando (bumper trước và sau) phù hợp với bottom plate 3mm. * Các file STL và STEP đã được cập nhật để tích hợp bottom plate mới.
• 19/01/2024: * Thêm preset JeNo cho Betaflight 4.5 (trên repo WAF).
• Phiên bản 1.3.1 (13/12/2023): Trên tất cả các phiên bản classic: Loại bỏ lỗ trên tay đòn classic. Thay đổi Bottom plate (tối ưu hóa độ bền). Top plate với 2 strap (thay vì 3 = tối ưu hóa độ bền).
• 08/10/2023: * Thêm tùy chọn tay đòn bando (trong "03 - DXF - ARM"), không có lỗ và rộng hơn một chút.
• 03/09/2023: * Thêm bộ TPU gia cố tối ưu hóa cho bando (trong "TPU bando edition").
• 08/07/2023: * Thêm top plate chỉ với 2 strap để loại bỏ điểm yếu tiềm ẩn nếu có thể bỏ qua strap trước (trong "04 - DXF - EXTRA").
• 24/04/2023: * Thêm camera plates High tilt (trong "04 - DXF - EXTRA").
• 09/03/2023: * Thêm tay đòn 6" (trong "04 - DXF - EXTRA").

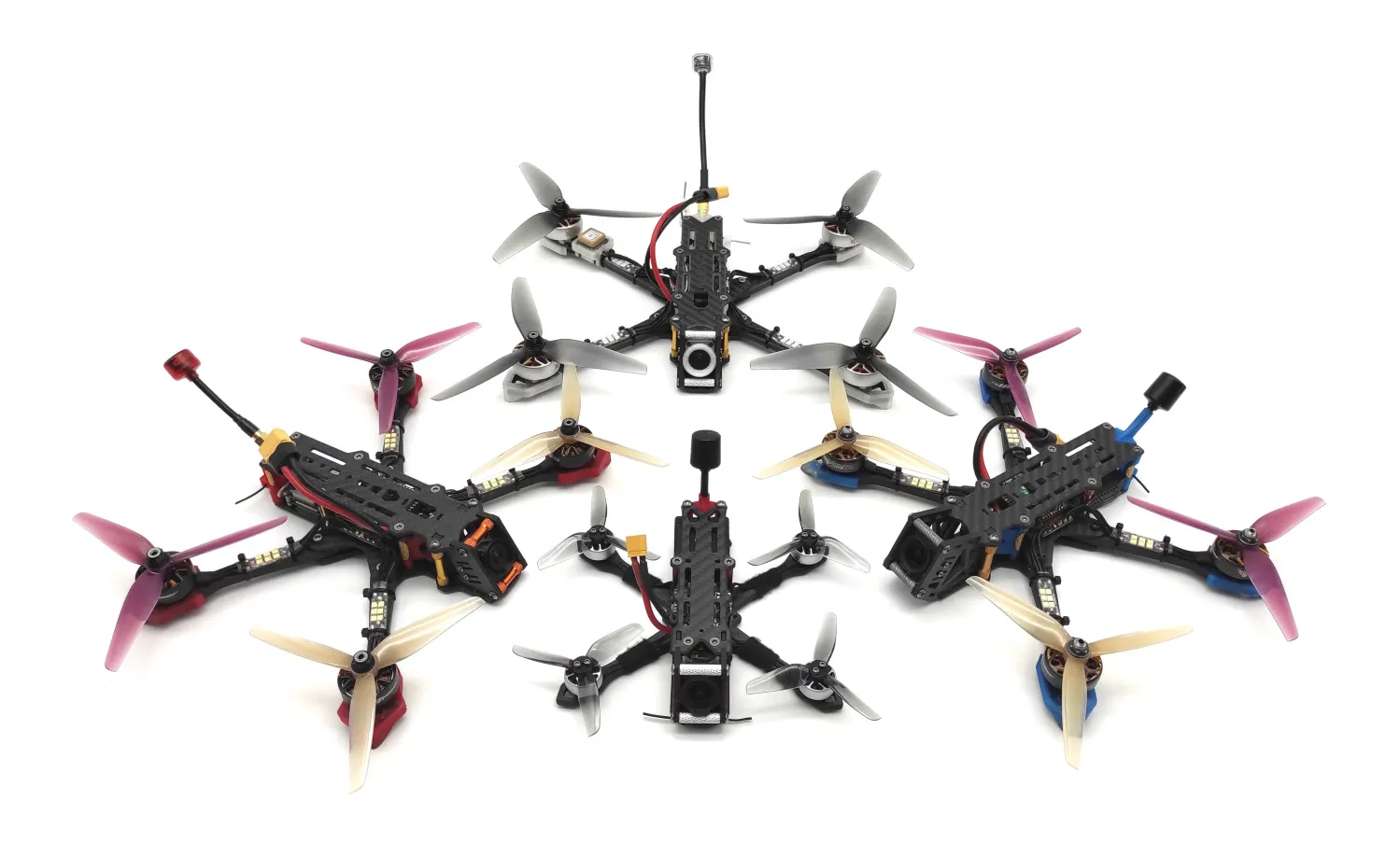

• Phiên bản 1.2.0: Thay đổi top plate với khắc chữ "JeNo" (top plate cũ vẫn có sẵn trong "04 - DXF - EXTRA"). Thêm bo viền trên top plate (lỗ luồn strap, lỗ luồn XT). Gia cố phía sau bottom plate. Thêm bo viền trên bottom plate (một mặt). * Camera plate siêu nhẹ trên các phiên bản "light" full và base. Tham gia gia đình JeNo! JeNo Classic Modus (trái), JeNo Ciné (phải), JeNo 6" (trên), JeNo 3" (dưới)
