Đế TPU DJI Action 2 cho Drone T4 Max FOV

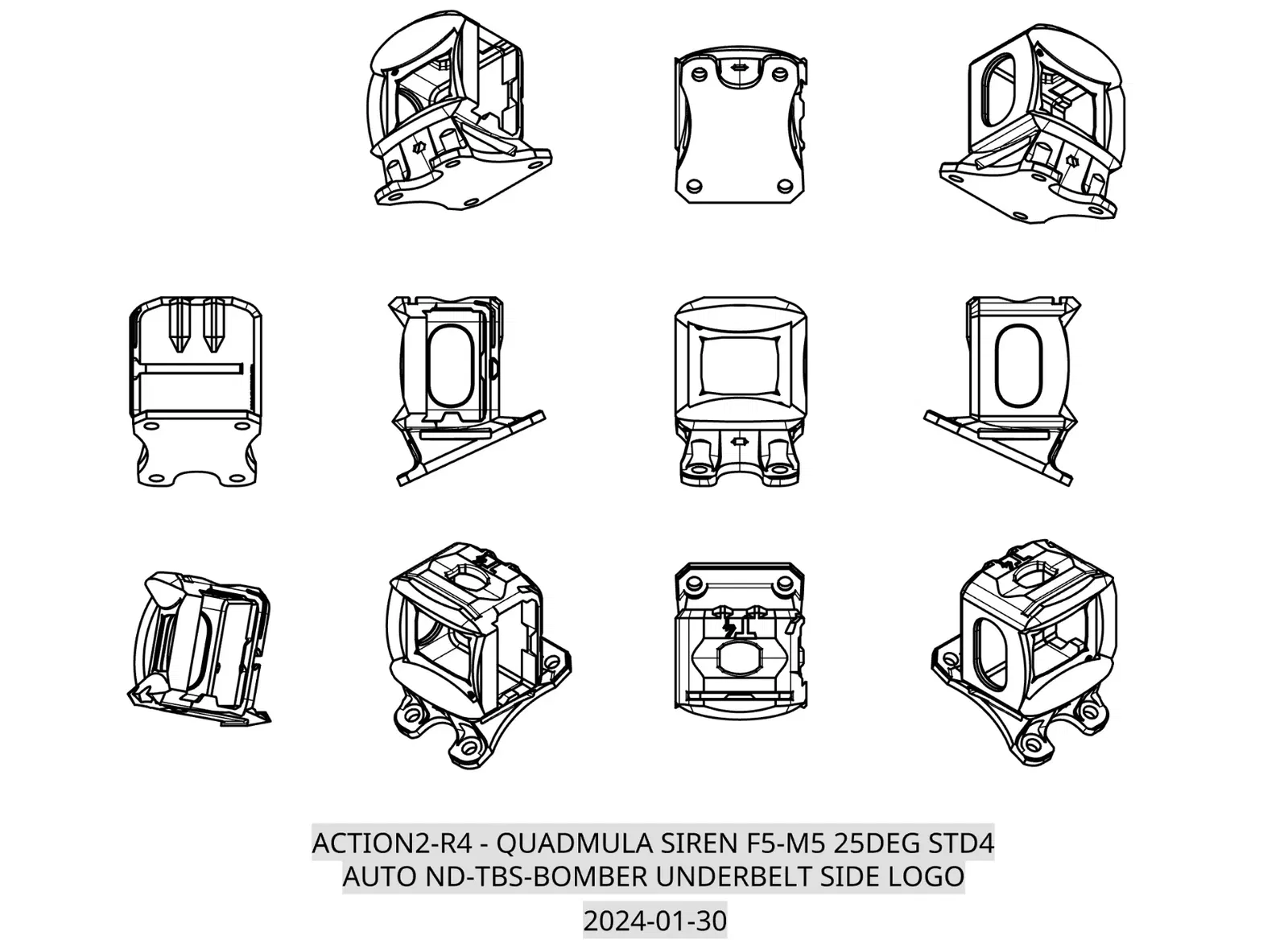

Dự án đi kèm với các thiết kế FPV cấu hình tham số khác của tôi: Pod | O4 | Frame Whoop Action2, 3-5 AcePro GoPro Mini Hero 9-12 Antenna Mount Bảo vệ camera DJI Action2 của bạn với đế gắn tốt nhất trong giới FPV! Bảo vệ tối đa với TPU phía trước ống kính nhưng vẫn cho hình ảnh sắc nét. Bằng cách nào? Tôi đã mô phỏng trường nhìn (FOV) của camera và thiết kế của tôi xoay quanh nó. Thiết kế linh hoạt theo yêu cầu của tôi có thể phù hợp với 300 khung máy khác nhau, các góc camera khác nhau, tùy chọn bộ lọc ND, vị trí, v.v. ### Đây là thiết kế LÀM THEO YÊU CẦU! Chỉ có một vài phiên bản 15º cơ bản được đăng ở đây, mọi thứ khác sẽ được làm cho bạn (miễn phí) trên discord Thiết kế 3D của tôi. Bạn chọn tùy chọn, tôi tạo thiết kế cho bạn, bạn gửi ảnh các bản dựng của bạn cho tôi! Xem Các bước bên dưới. ### Tính năng mới: * Tôi đã tạo một tài khoản Instagram mới để trưng bày các bản in của người dùng về thiết kế của tôi!

• Phần đế chữ V bảo vệ LCD phía sau mới giờ là tiêu chuẩn! Xem chi tiết bên dưới
• Bộ lọc ND TBS mới được thiết kế lại trượt vào từ bên cạnh!
• Trang Thingiverse đã hoạt động! Hãy thêm 1 ❤ để lưu lại tham khảo sau! * Đăng 1 make để khoe bản dựng của bạn và truyền cảm hứng cho người khác!
• Là một phần của các dự án thiết kế 3D sống động theo yêu cầu của tôi. Xem bảng trên và tất cả các thiết kế trong hồ sơ của tôi! Tôi đã tạo ra hàng chục nghìn thiết kế và kết bạn mới với các phi công trên toàn cầu.
• Phiên bản gắn kiểu GoPro phổ biến? Tôi cũng có thiết kế đó ở đây
• Xem tất cả các ảnh của các makes! Đăng ảnh của bạn nhé! ### Bảo vệ tối đa, bay bando cả ngày và giữ cho nó đẹp! Không thể nào tải lên mọi góc nghiêng cho mọi khung máy với mỗi tùy chọn ND và mỗi vị trí. Sẽ có hàng nghìn tệp.. và chúng thay đổi mỗi khi tôi nhận được phản hồi mới. Thiết kế của tôi luôn sống động, chúng luôn phát triển. Mục đích của dự án này là lắng nghe mọi người và xem các bản dựng của bạn mà tôi đã giúp tạo ra. ### Bước 1: Chọn quad của bạn Bạn có quad nào?? Tôi đã tạo ra một hệ thống cực kỳ linh hoạt, thích ứng, với hơn 125 đế khác nhau, và ngày càng nhiều hơn. ### Bước 2: Chọn góc nghiêng của bạn * Cinewhoops: 10-20º
• Cinematic/Long Range: 20º
• Freestyle: 25-35º
• Racing: 40º+ ### Bước 3: Chọn Bộ lọc ND (hoặc không!) 1. Được khuyến nghị: TBS (hoặc bộ lọc kính phẳng kiểu TBS) 1. Dày 2.5mm, trượt vào khe đặc biệt. [site tbs] 2. Tương thích với các bộ lọc Camera Butter dày 2.5mm tương tự.

2. Cũng tuyệt vời: Bộ lọc ND dán Camera Butter [site cb] 1. Yêu cầu Không-ND khi yêu cầu đế của bạn!
3. Bộ lọc gắn từ tính: → KHÔNG được khuyến nghị! Chúng chiếm không gian giữa camera và khu vực FOV tối đa – vì vậy có ít TPU hơn có thể vừa ở bất kỳ đâu để bù đắp. Tôi đã kéo dài thành bên lối vào/lối ra thêm một chút để bù đắp nhưng sử dụng nó sẽ yếu hơn về cơ bản. Chắc chắn hãy cân nhắc sử dụng tùy chọn 'underbelt' với dây đeo pin quấn quanh mọi thứ nếu bạn hay bay đụng. 1. Bộ lọc Freewell, Telesin, Smallrig. Tất cả dày khoảng 3mm và gắn từ tính. [site freewell][amazon smallrig] Tốt cho cinematic, có thể hơi yếu đối với bay đụng bando. 2. Bộ lọc Pgytech, dày 3.4mm, gắn từ tính. [site pgytech] Tất cả các phiên bản/góc nghiêng ND đều được cấu hình theo yêu cầu! Xem Bước 8! ### Bước 4: Vị trí Camera 1. Tiêu chuẩn Cánh quạt có thể xuất hiện trong tầm nhìn Khe dưới dây đeo cỡ lớn (xem bên dưới. thêm tùy chọn bảo vệ bổ sung và giảm rung / hình ảnh bị giật) Khung máy của bạn chịu va đập trực diện, camera va đập thứ hai.
4. Tiến về phía trước Cánh quạt ẩn (tùy thuộc vào khung máy) Khe dưới dây đeo nhỏ (nếu có) * Camera dễ bị lộ hơn. Ít tốt hơn cho bay đụng bando.. nhưng đế này cũng cung cấp nhiều sự bảo vệ.
5. Lượng tiến về phía trước tùy chỉnh Bạn sẽ phải chỉ định mức độ tiến về phía trước bạn muốn. Cánh quạt chắc chắn ẩn Không có tùy chọn khe dưới dây đeo. Camera rất dễ bị lộ ra phía trước. Có lẽ không tốt nhất cho bay đụng bando nhưng tuyệt vời cho cinematic. ### Bước 5: Ngang hoặc Dọc Vâng, tôi có thể làm mọi khung máy ở mọi góc nghiêng với mọi bộ lọc ND theo hướng dọc.. Vẫn với sự bảo vệ TPU toàn diện. ### Bước 6: Tùy chọn Vít & Đế Độ dày đế: Tiêu chuẩn _hiện là 3.4mm. * Dày là 4mm

• Kiểu vít: Kích thước tiêu chuẩn cho vít M3 là đường kính đầu vít 6mm. Hoàn hảo cho hầu hết các vít M3 và đủ chắc chắn. Big-Boltz, dành cho vít M3, có đường kính đầu vít 8mm. Tuyệt vời cho các thứ như Vòng đệm đầu chìm FPV này nếu bạn muốn thêm độ bền / thẩm mỹ. Tùy chọn vít vai. Tuyệt vời cho các sản phẩm như Tấm đệm Profile PS-3 QuadMula đi kèm với khung Quadmula. ### Bước 7: Tùy chọn cấu hình bổ sung 1. Khe Underbelt cho phép sử dụng dây đeo pin tùy chọn quanh camera để bảo vệ thêm khi bị văng và bảo vệ va đập phía trước. 1. Ngoài ra còn giúp giảm rung và hình ảnh bị giật bằng cách cho phép diện tích nhỏ hơn để rung truyền qua. Tuyệt vời! 2. Hiện đã bao gồm mặc định trên các đế tiêu chuẩn.

2. Độ dày đế bổ sung 1. Lưu ý: các thiết kế cũ hơn được tải lên ở đây chỉ dày 2.2mm! 2. Tiêu chuẩn _hiện là 3.4mm. 3. Siêu dày là 4mm.
3. Kích thước thành camera khác nhau ### Bước 8: Yêu cầu STL! → Yêu cầu trên discord trong kênh _#action-2-mount_ ← Gửi tin nhắn cho tôi! Mọi thứ đều được tạo theo yêu cầu với các cài đặt bạn yêu cầu. Tại sao? 1. Các tệp STL trong phần 'files' đã lỗi thời. * Tôi không thể nào liên tục xuất lại, tải lên và sắp xếp hơn 80 tệp STL sau mỗi lần chỉnh sửa!

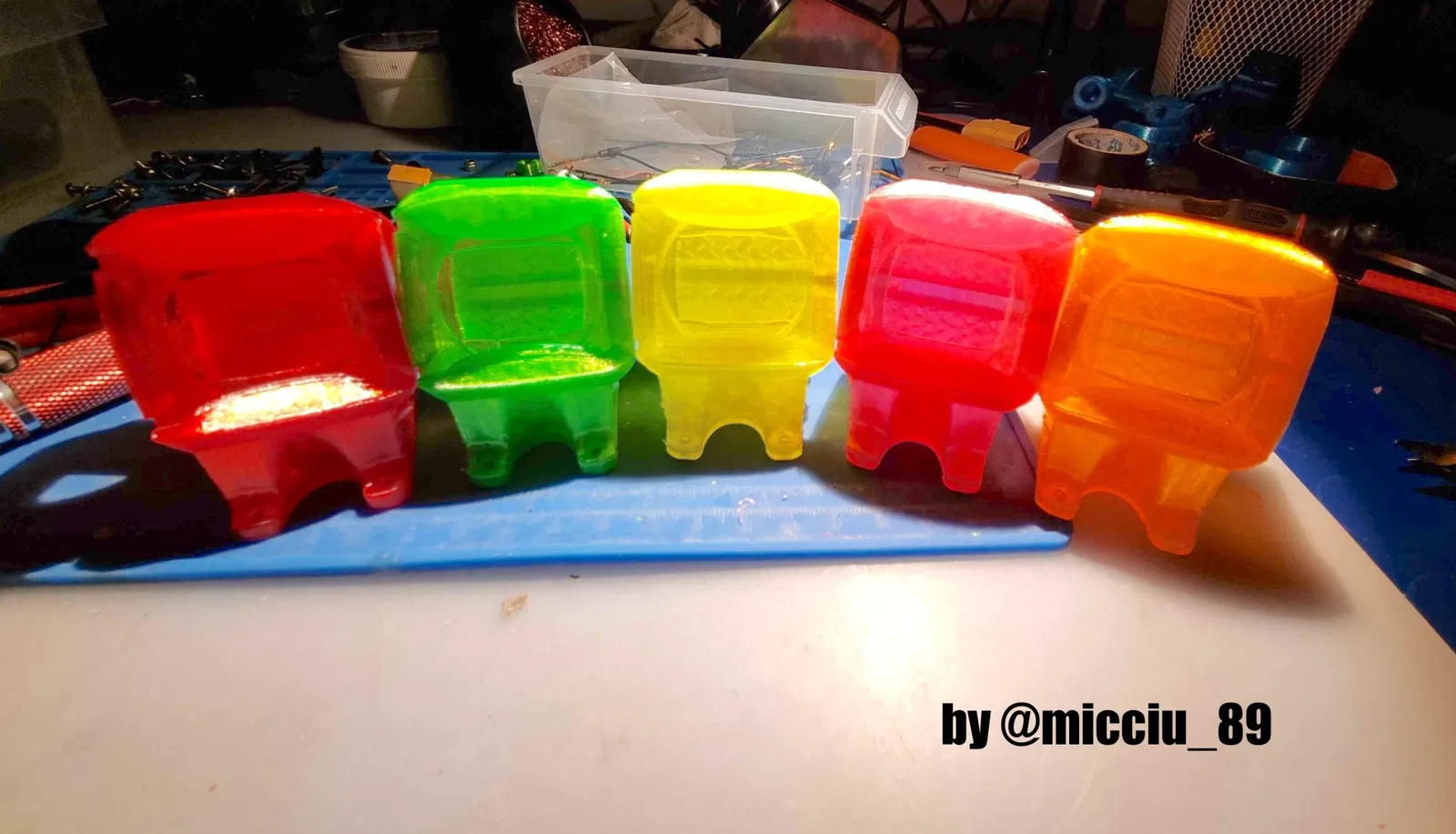

4. Chúng không có cấu hình bạn muốn. Bộ lọc ND? Góc không phải 25º? Tùy chọn dưới dây đeo? Đế dày hơn? Tôi không thể nào tải lên tất cả các biến thể! Vì vậy, hãy yêu cầu nó! Tôi đã thiết lập discord của mình như một hệ thống xếp hàng thú vị. Tôi sẽ cung cấp cho bạn tệp STL tùy chỉnh của bạn trong vòng chưa đầy 24 giờ, thường là ngay lập tức. ### Bước 9: In Đế Yêu cầu sợi TPU. Độ cứng 95A được khuyến nghị

• Tốt nhất là in theo hướng được chỉ định trong STL! (Nằm nghiêng)
• Sử dụng Tree support
• Sử dụng 2 lớp vỏ (perimeter). (Nếu bạn muốn độ cứng cao hơn, hãy sử dụng lớp điền đầy Cubic thay thế!)
• Lớp điền đầy (Infill): Sử dụng 20 - 30% lớp điền đầy. Lớp điền đầy 20% gyroid cho các thiết lập cinematic / long range. Gyroid chắc chắn và mềm, tốt cho các va chạm tốc độ thấp. Lớp điền đầy 25 - 30% cubic cho bay đụng bando. Cubic chắc chắn và cứng hơn nhiều, tốt hơn cho các va chạm tốc độ cao với bê tông. * Thực sự không nên vượt quá 30% lớp điền đầy, nó chỉ thêm trọng lượng thừa mà không có lợi ích về độ bền.

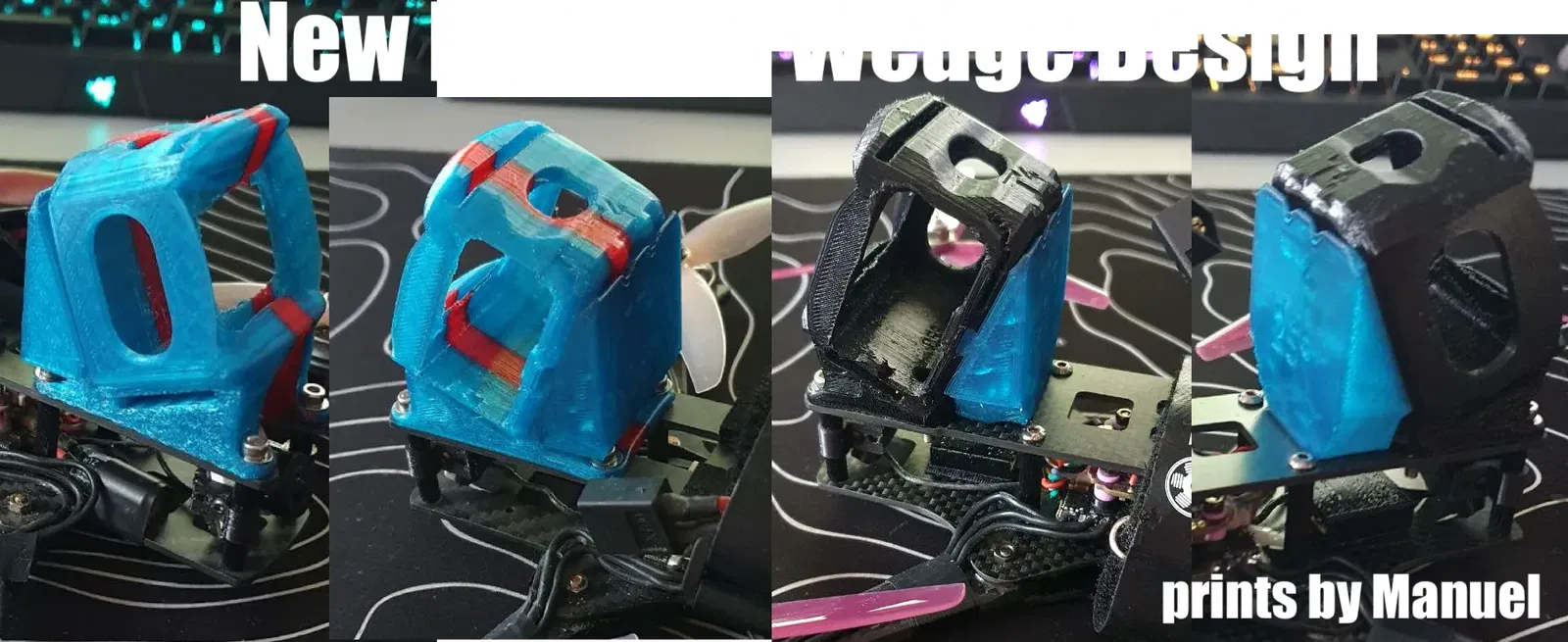

• Đảm bảo đọc về phần đế chữ V ở Bước 10 ### Bước 10: In Wedge LCD Phía Sau (phiên bản mới rev 4+!) Wedge Bảo vệ LCD / Pin dạng Module mới! Giữ cho LCD và pin của bạn nguyên vẹn, ngay cả sau những cú va chạm mạnh trực diện. Thiết kế wedge module mới của tôi trượt vào mặt sau của đế và lấp đầy khoảng trống giữa camera và pin của bạn. Thiết kế mới in thành hai phần. Dễ dàng tiếp cận các vít phía sau! Dễ dàng tiết kiệm trọng lượng cho các chuyến bay dài! Khi sử dụng khe Wedge mới, phần chèn bảo vệ LCD mới là tùy chọn. Cài đặt in cho Wedge: * Cũng in bằng TPU
• Chỉ 1 lớp vỏ! Nhiều hơn là lãng phí và quá mức cần thiết cho bộ phận này.
• Sử dụng mẫu lớp điền đầy Cubic
• Từ 16 - 26% lớp điền đầy tùy thuộc vào tốc độ bay của bạn.
• Tùy chọn: không có lớp trên/dưới.. tiết kiệm trọng lượng và trông khá ngầu. (Các phiên bản trước sử dụng back glass protector 0.8mm.stl của tôi được in bằng PLA/PETG và dán vào vị trí lõm ở mặt sau của đế. Điều này không hiệu quả bằng và có thể dễ dàng làm hỏng pin của bạn.) Cũng xin lưu ý: LCD của Action 2 bị nứt BÊN TRONG, khi nó bị vỡ thì mặt kính sau thường còn nguyên vẹn. Điều này có nghĩa là lực G của một vụ va chạm mới làm vỡ LCD của bạn, không nhất thiết là va đập trực tiếp. Luôn mua Action2 với mod LCD phía trước và giả định LCD phía sau không bao giờ hoạt động (giống như một chiếc Session!) .. bạn sẽ không bao giờ thất vọng. Cũng xem phần makes để biết mẹo của người dùng khác! > ### Xong! Bay thôi! ### Lặp lại: CẨN THẬN, những gì được tải lên ở đây đã LỖI THỜI Thực sự. Tôi không thể cứ tải lên và phân loại hơn 60 tệp STL. Các bản chỉnh sửa luôn diễn ra dựa trên phản hồi. Đế dày hơn, thêm vật liệu ở đây, bớt vật liệu ở đó, v.v. ### Muốn Phiên bản Mới nhất? Thiếu Quad của bạn? Bộ lọc ND? Nhắn tin cho tôi! discord! Các thiết kế đế hơn 60 cái_ tôi đã tải lên ở đây (xem files!) được cập nhật sau mỗi phản hồi tôi nhận được và tất cả đều đã lỗi thời. Nhắn tin cho tôi để có phiên bản mới nhất! Luôn có các quad/biến thể mới cho mọi người. Tôi có thể đã có cái bạn cần. Thực sự không có rắc rối gì, tôi có thể xuất cấu hình trên điện thoại và gửi chúng ngay lập tức. ### Loại khung máy nào được hỗ trợ? * Thiết kế cổ điển từ Apex của ImpulseRC, đến Quadmula Siren, và đến Y6 của Freelon và mọi thứ ở giữa
• Thiết kế mã nguồn mở như OpenRacer cho racing và TBS Source-One v1, v2, và v3 cho freestyle
• Thiết kế gia đình nơi một nhà sản xuất có một mẫu lỗ vít chung cho tất cả các quad của họ: AOS (AOS5, LR5, UL5, AOS7, v.v.), iFlight (XL5/Nazgul, SL5/Cidora, F5D-Evoque)
• Các nhà sản xuất khác nhau. Mỗi mẫu máy đều khác nhau, nhưng tại sao: GepRC (mark2, mark4 analog, HD, 4k, mark5, 5 classic, Smart35, Baby Croc, Gep180, 7, v.v.), Rotor Riot (HD1, CL1, CL2, Skyliner/mk3, bubby), Lumenier (QAV-S Johnny, S JB, R 2, S Mini 3) Diatone (Roma F5 V1, V2, F35), FPVCycle (Glide std, Glide+, CineSplore, Sonicare, Toothfairy), v.v.
• Thiết kế bắt vít xuyên như Bando Killer hoặc Catalyst Machineworks Shocker, SpeedyBee Mario 5, v.v.
• Thiết kế lai bắt vít xuyên như Ummagawd 2Fiddy
• Thiết kế lai bắt vít/vít giữ như Armattan Chameleon/Marmotte/Badger, thậm chí cả Gecko nhỏ bé
• Thiết kế Mullet (bắt vít xuyên ở phía trước và vít giữ ở phía sau!) như Rotor Riot Skyliner, FPVCycle Sonicare, Ummagawd Moongoat, Rotor Riot Bubby Moxy
• Thiết kế móc dưới như đế Diatone Roma hoặc Armattan Gecko
• Thiết kế 3 vít như Protek25, Ethix Cinerat, Hyperlite Freerange 5, Reptile Cloud 149, Primitive FPV Primal 5, ImpulseRC Reverb, v.v.
• Thiết kế 2 vít như Shendrones Squirt/Terraplane/Hydroplane, GepRC Cinelogs
• Thiết kế điên rồ như MB Epic 262 v2 (xem ảnh để hiểu ý tôi)
• Các mẫu mới lạ như ItsFPV ERA ### Câu hỏi thường gặp: Tại sao tôi làm điều này? Tôi làm vì cộng đồng, tôi thích nghe mọi người, xem các bản dựng của bạn, và đôi khi gặp gỡ và bay cùng nhau. Tôi có thể quyên góp không? Chắc chắn rồi, tôi sẽ rất cảm kích, nhưng tôi thích hơn nhận ảnh, bạn đăng 1 make và cùng nhau bay một pack! Phiên bản cho ND của tôi ở đâu? Tôi làm những cái đó theo yêu cầu dựa trên lựa chọn quad/góc nghiêng/ND của bạn. Có quá nhiều tùy chọn để tải lên mọi thứ. Tại sao phải in nằm nghiêng? Nó chắc chắn hơn, in đẹp hơn và sử dụng hỗ trợ khôn ngoan hơn so với cách khác. Tôi có thể tạo STL cho **x** quad không? Chắc chắn rồi. Tôi có thể tạo STL với **x** bộ lọc ND và **y** góc nghiêng không? Được! Tôi có thể tạo đế cho camera khác như Session, v.v. không? Tôi muốn làm nhưng chưa lập trình được. Gửi cho tôi một tin nhắn discord với những gì bạn bay, gửi một vài ảnh về cách các đế khác hoạt động và ưu nhược điểm của chúng, rồi chúng ta sẽ làm gì đó. Tôi có thể chỉnh sửa CAD không? Hoàn toàn có thể, discord cho tôi! ### Đăng tải các bản make của bạn! Xin hãy đăng tải chúng! Thật đấy! Chụp một bức ảnh bằng điện thoại với đế màu sắc tuyệt đẹp của bạn trong tất cả vinh quang của nó và khoe nó ra! Thêm vào đó, nó thực sự giúp quảng bá thiết kế này ra thế giới. ### Chia sẻ & Giấy phép & Các thứ Điều CUỐI CÙNG tôi muốn làm là hạn chế bất kỳ ai chia sẻ. Nhưng. XIN hãy chia sẻ liên kết đến trang printables này, không phải tệp STL. Lý do là: 1. Nó đang được phát triển tích cực. Các tệp STL SẼ THAY ĐỔI và tốt hơn.

2. Tài liệu ở đây thực sự quan trọng, và tôi chắc chắn sẽ có những thứ tôi bổ sung khi nhận được phản hồi.
3. Cộng đồng rất quan trọng, tôi muốn mọi người liên hệ và tham gia discord thay vì chỉ tải xuống một vài tệp STL và tự làm.
4. Đó chỉ là một hành động cực kỳ ngu ngốc khi đăng lại đồ của nhà thiết kế. Tôi đã dành rất nhiều thời gian để tạo, thử nghiệm và ghi lại điều này và phần thưởng duy nhất của tôi là bộ đếm 'like' nhỏ bé đó, bộ đếm tải xuống, và những bức ảnh/câu chuyện từ người dùng. ĐỪNG TƯỚC ĐOẠT MẤT NIỀM TỰ HÀO DUY NHẤT CỦA TÔI Giấy phép thực tế là Giấy phép Creative Commons (4.0 Quốc tế) Ghi công—Phi thương mại—Chia sẻ tương tự. Nếu bạn muốn in thương mại thì hãy liên hệ với tôi bằng tin nhắn trực tiếp trên discord và chúng ta có thể trao đổi. Bay chuyên nghiệp sử dụng thiết kế của tôi thì được – mặc dù xin hãy cân nhắc quyên góp để hỗ trợ công việc của tôi!
