Khung Drone "JeNo 5.1" - Phiên bản PlatyStyle cho Analog

Bối cảnh :

Jerome và Nochamo từ Cộng đồng WeAreFPV Pháp đã phát triển một Khung Tự Do "JeNo" định hướng DJI O3 mã nguồn mở.

Tôi thực sự hứng thú với nó nhưng vì nó được thiết kế để dùng với O3 nên bộ analog của tôi có quá nhiều không gian thừa cho mục đích cụ thể này.

Dự án :

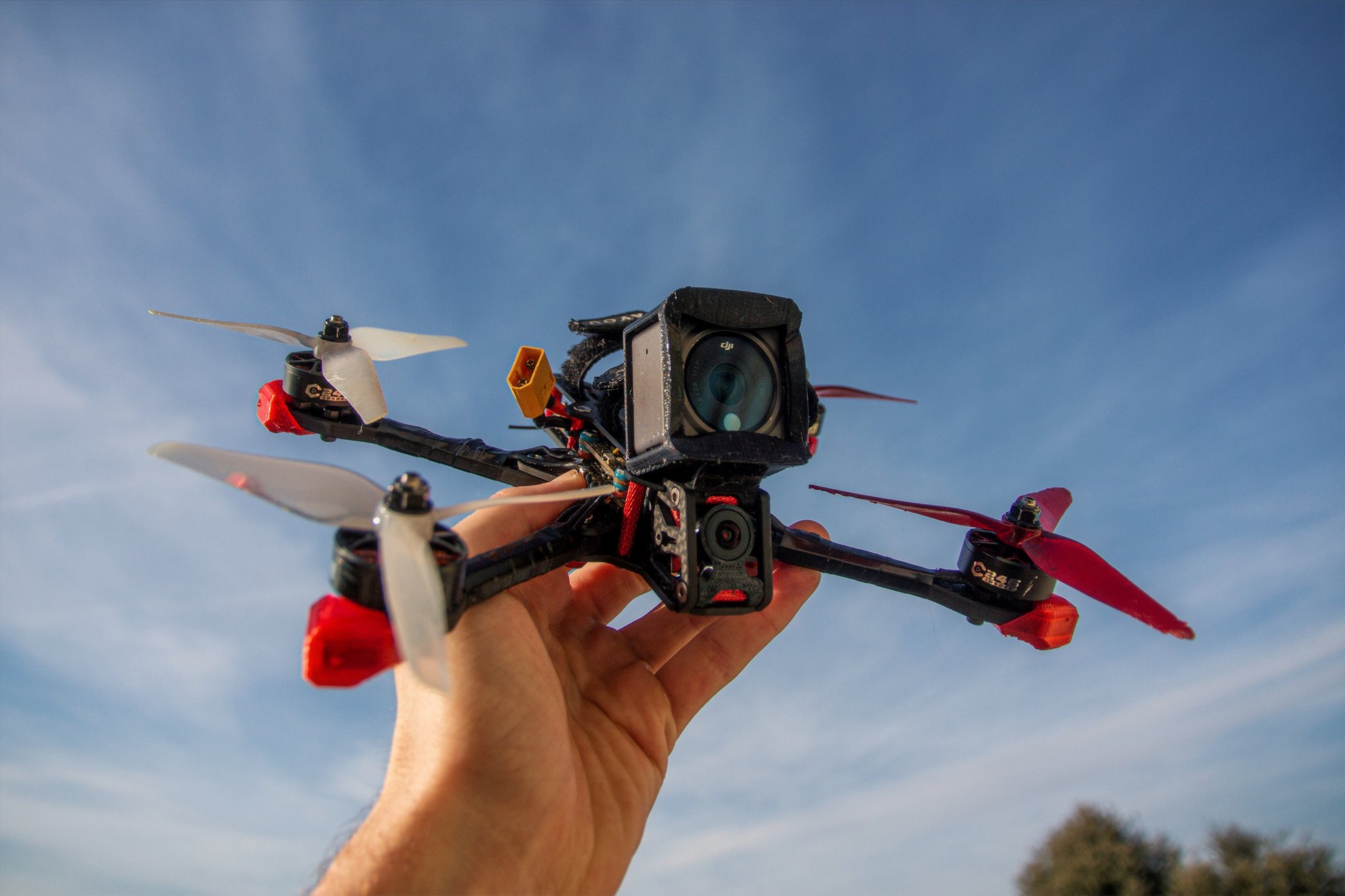

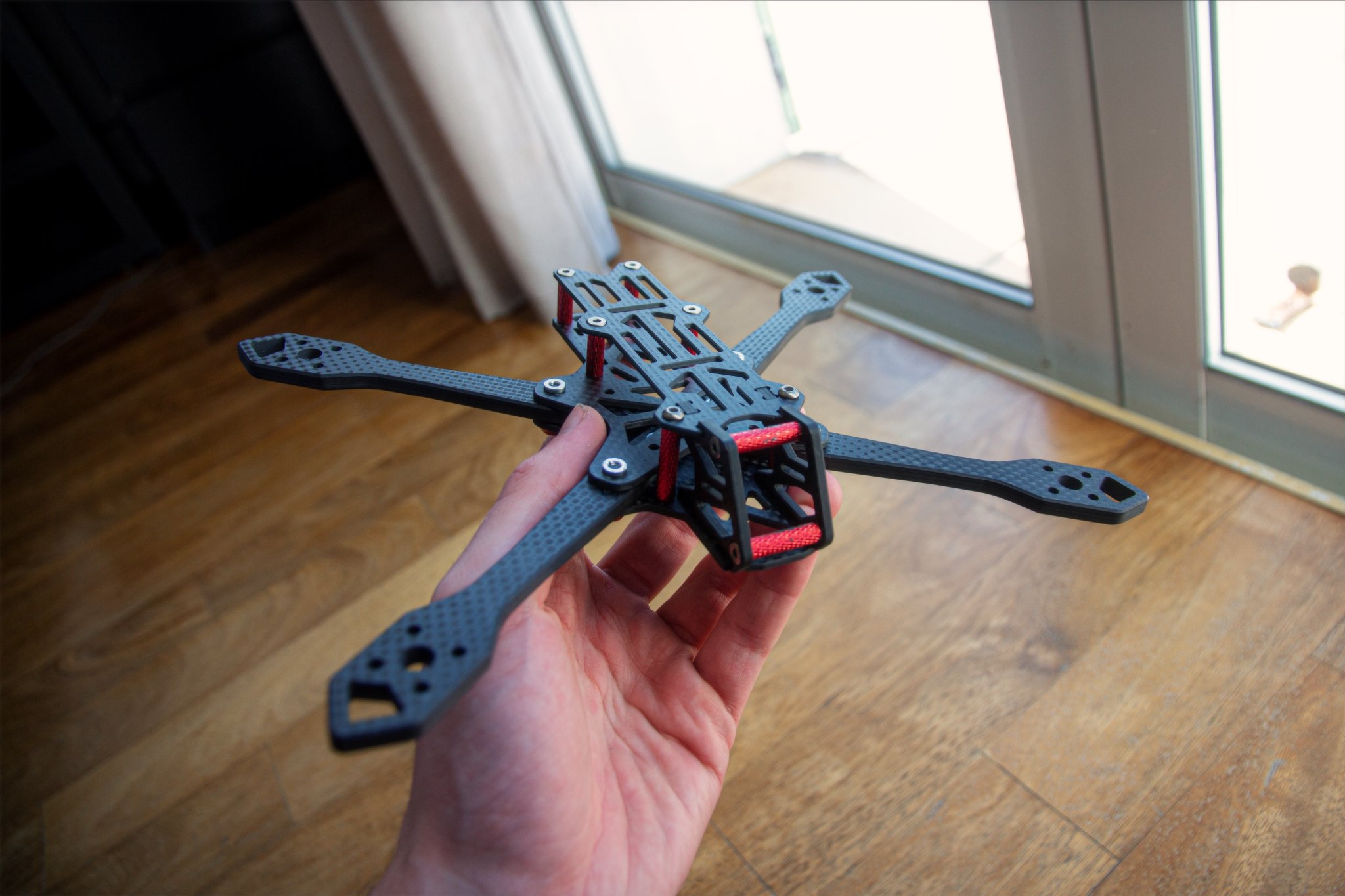

JeNo 5.1" - Phiên bản PlatyStyle (Cái tên hơi tự cao tự đại nhưng đúng là nó đấy haha) đã được thiết kế hoàn chỉnh xoay quanh thiết bị của tôi mà không có sự thỏa hiệp và tuyệt đối không có không gian lãng phí: Cấu hình thấp, siêu nhỏ gọn và nhẹ để tận dụng tối đa khái niệm Khung sườn.

Những thay đổi :

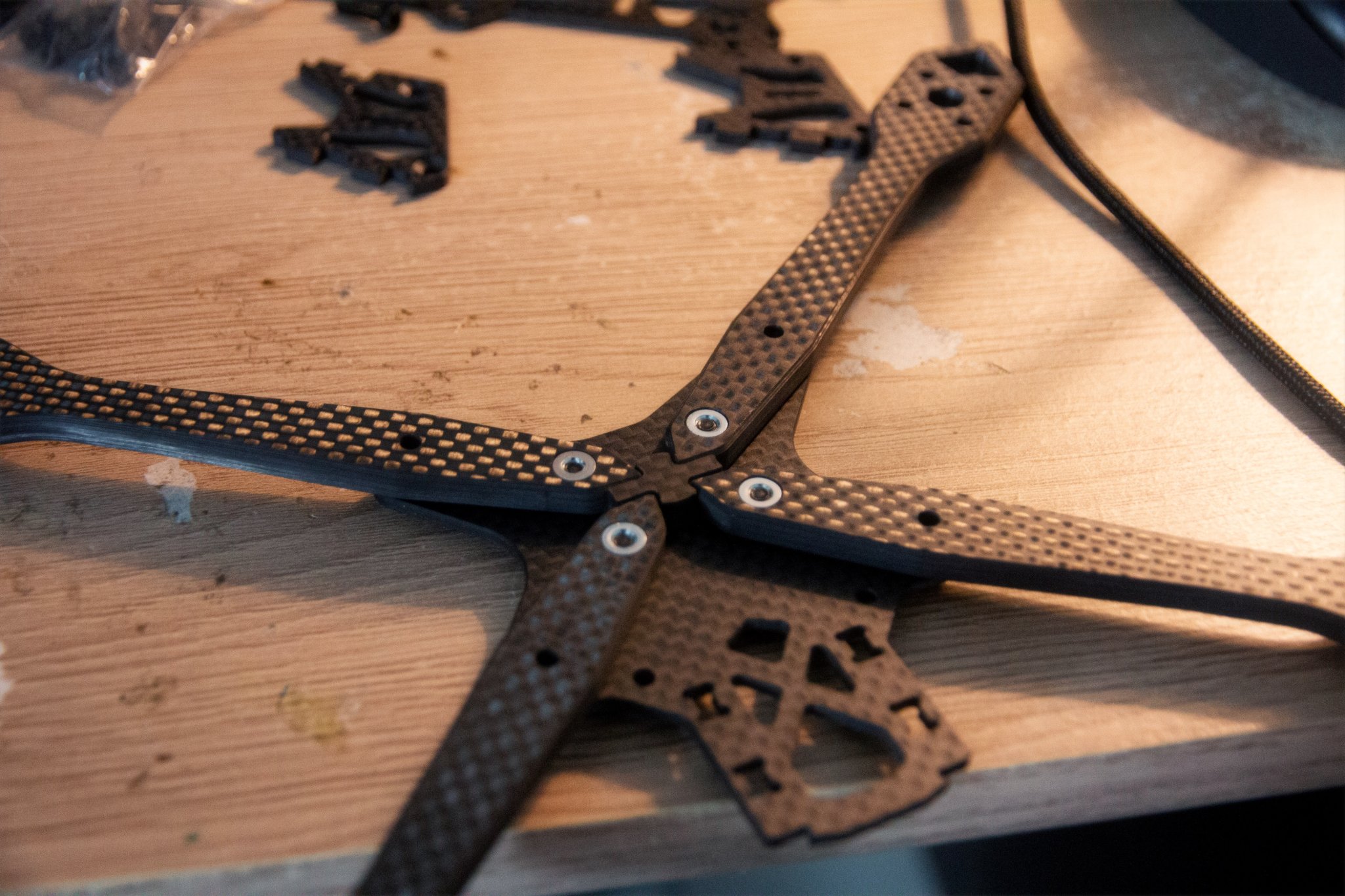

Một phần lớn cơ sở cấu trúc xuất sắc, giá đỡ tay đòn và plate camera vẫn giống hệt vì sự kết hợp này đã chứng tỏ hoạt động tuyệt vời trên các bản ghi blackbox. Sự thay đổi độ dày duy nhất được thực hiện là:

• Tay đòn 5.5mm: Nguyên bản là 6mm, vì mục đích giảm trọng lượng nhưng vẫn giữ độ bền đủ để chịu được các va chạm hợp lý.

Những thay đổi chính rất dễ nhận ra so với thiết kế gốc vì chúng ảnh hưởng trực tiếp đến Chiều dài và Chiều cao của khung, mục tiêu cuối cùng là làm cho khung càng nhỏ gọn càng tốt

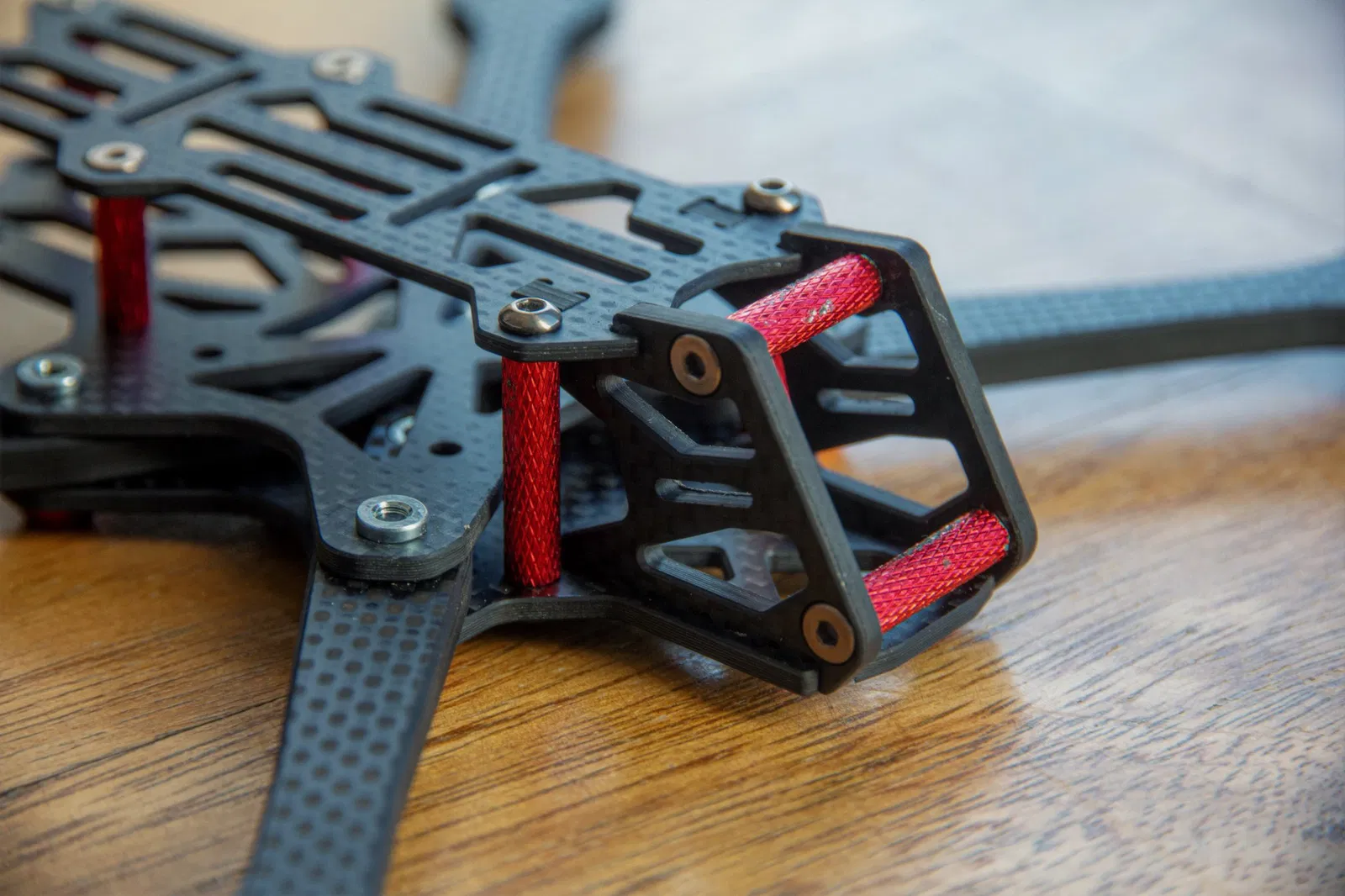

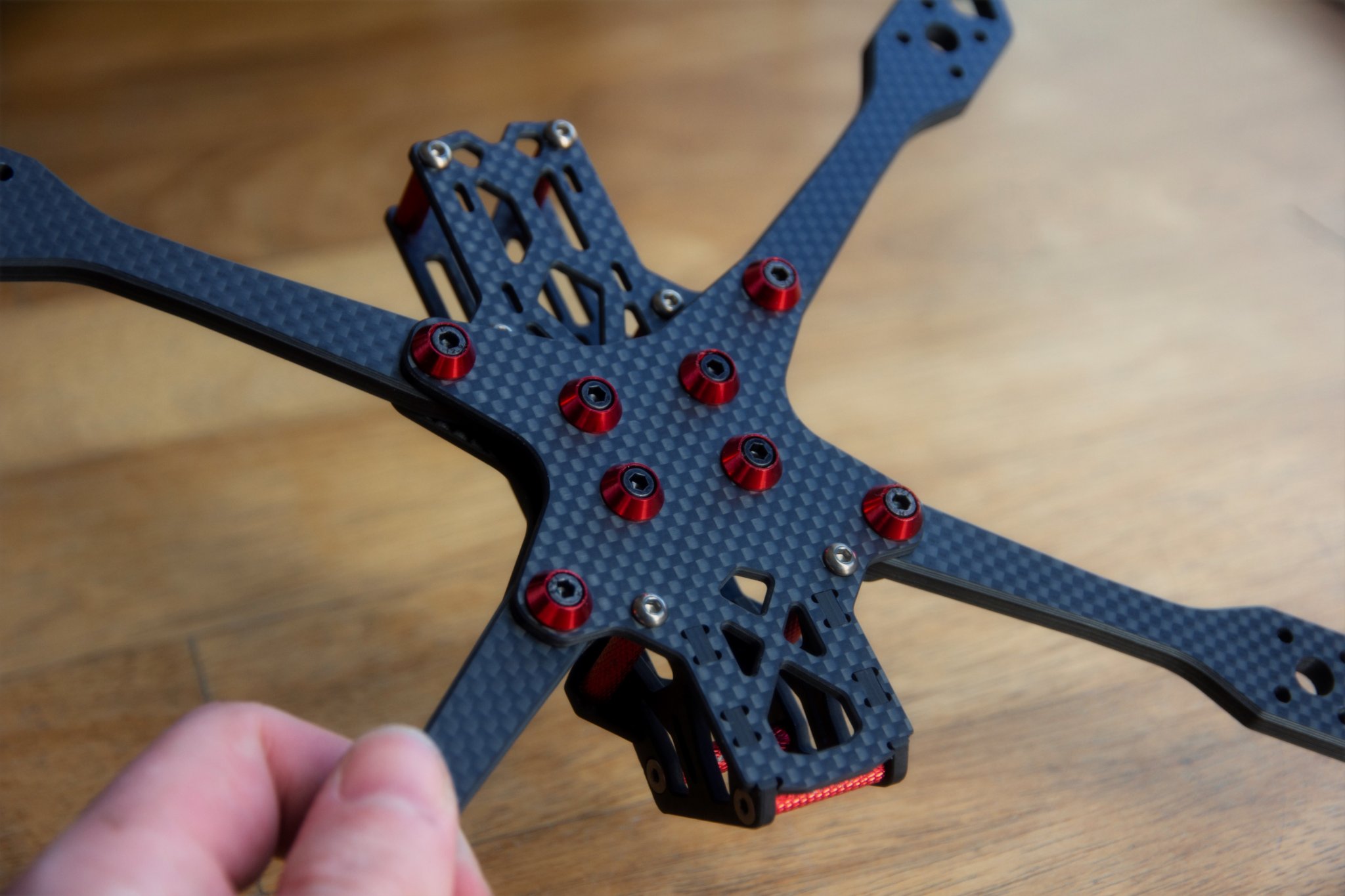

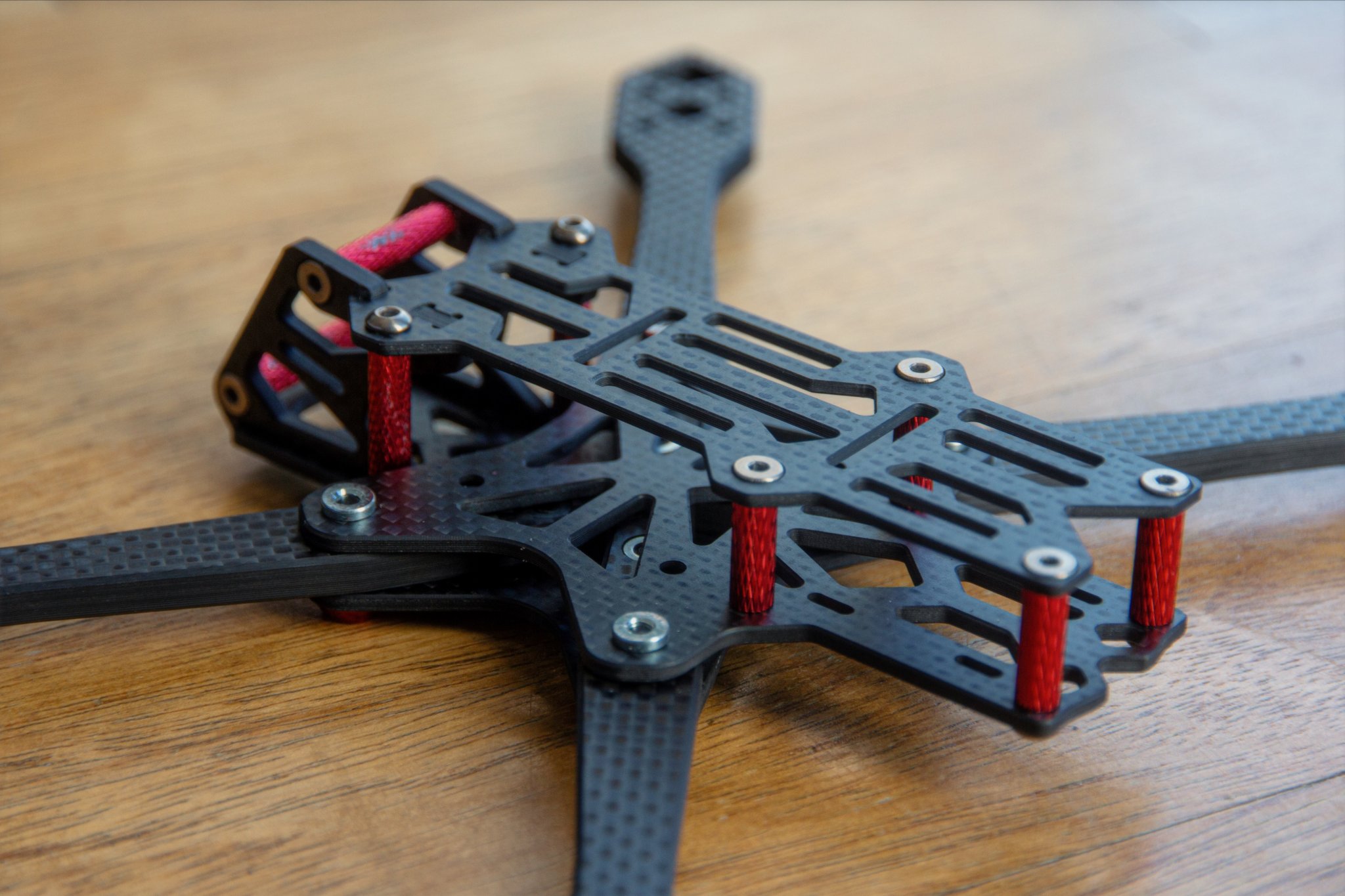

• Thiết kế boong chia đôi: Chiều cao boong đầy đủ không cần thiết ở phía sau Khung để nhét VTX Analog và Bộ thu, vì vậy thiết kế boong chia đôi kiểu Apex truyền thống sẽ làm cho nó Cấu hình thấp và cho phép bảo trì dễ dàng nếu bạn làm hỏng tấm trước.
• Boong thấp 15mm: Chiều cao boong tiêu chuẩn là 20mm trên hầu hết các khung sườn, Nếu bạn nghịch với gioăng cao su, bạn có thể dễ dàng lắp bất kỳ bộ stack nào trong chiều cao boong 15mm.
• Phần sau được rút ngắn: Vừa đủ không gian để lắp VTX Analog 20x20.
• Phần trước được rút ngắn: Vừa đủ không gian để lắp camera Analog 19x19 và một tụ điện.

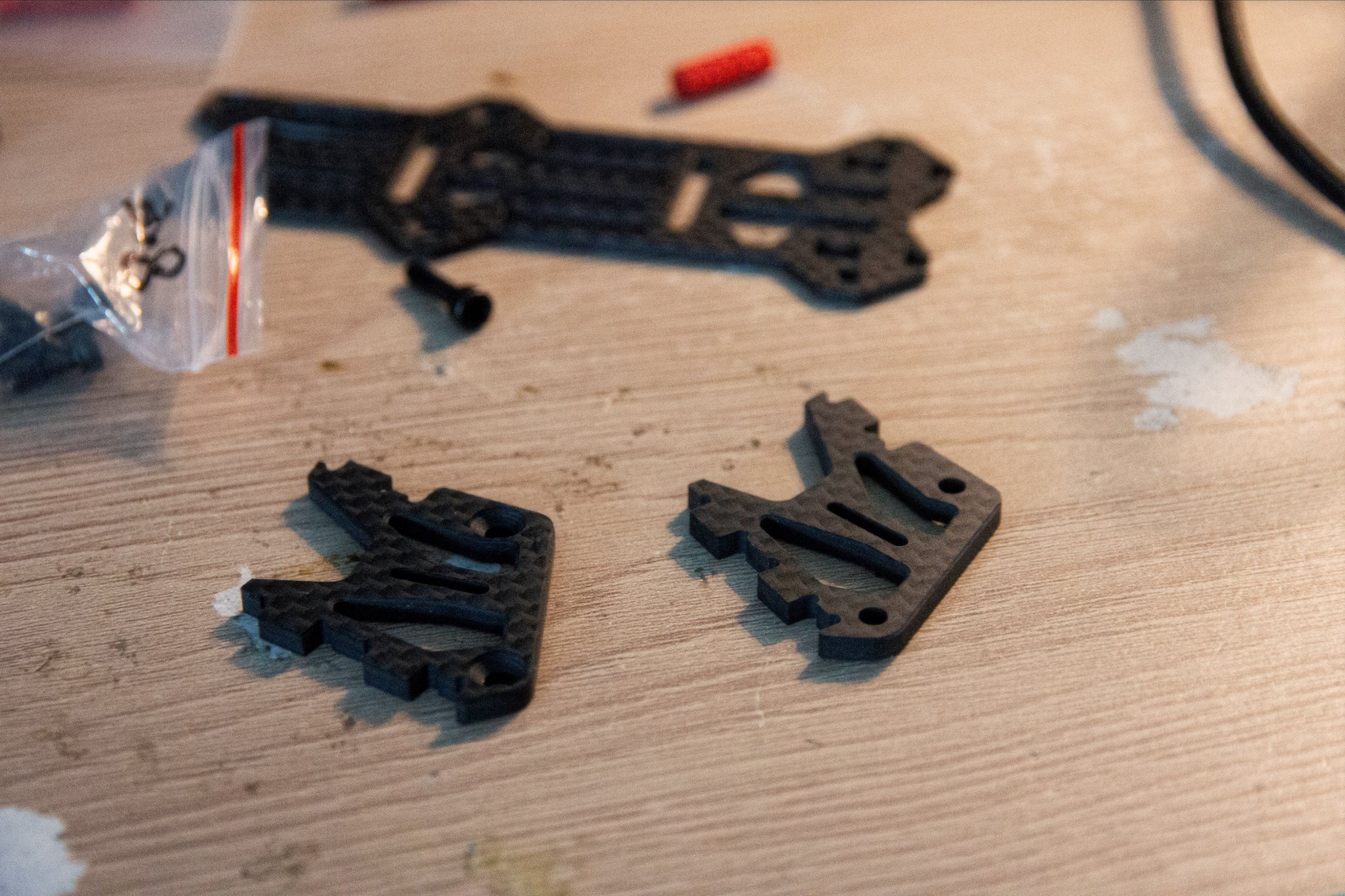

• Plate camera được làm lại: Chúng vẫn dày 3mm để giữ độ bền tuyệt vời ở phần trước, nhưng thấp hơn và ngắn hơn với lỗ lắp được điều chỉnh cho camera 19x19. Chúng cũng được điều chỉnh độ nghiêng 30 độ, vì đó là cách bay của tôi.

Không gian trên boong:

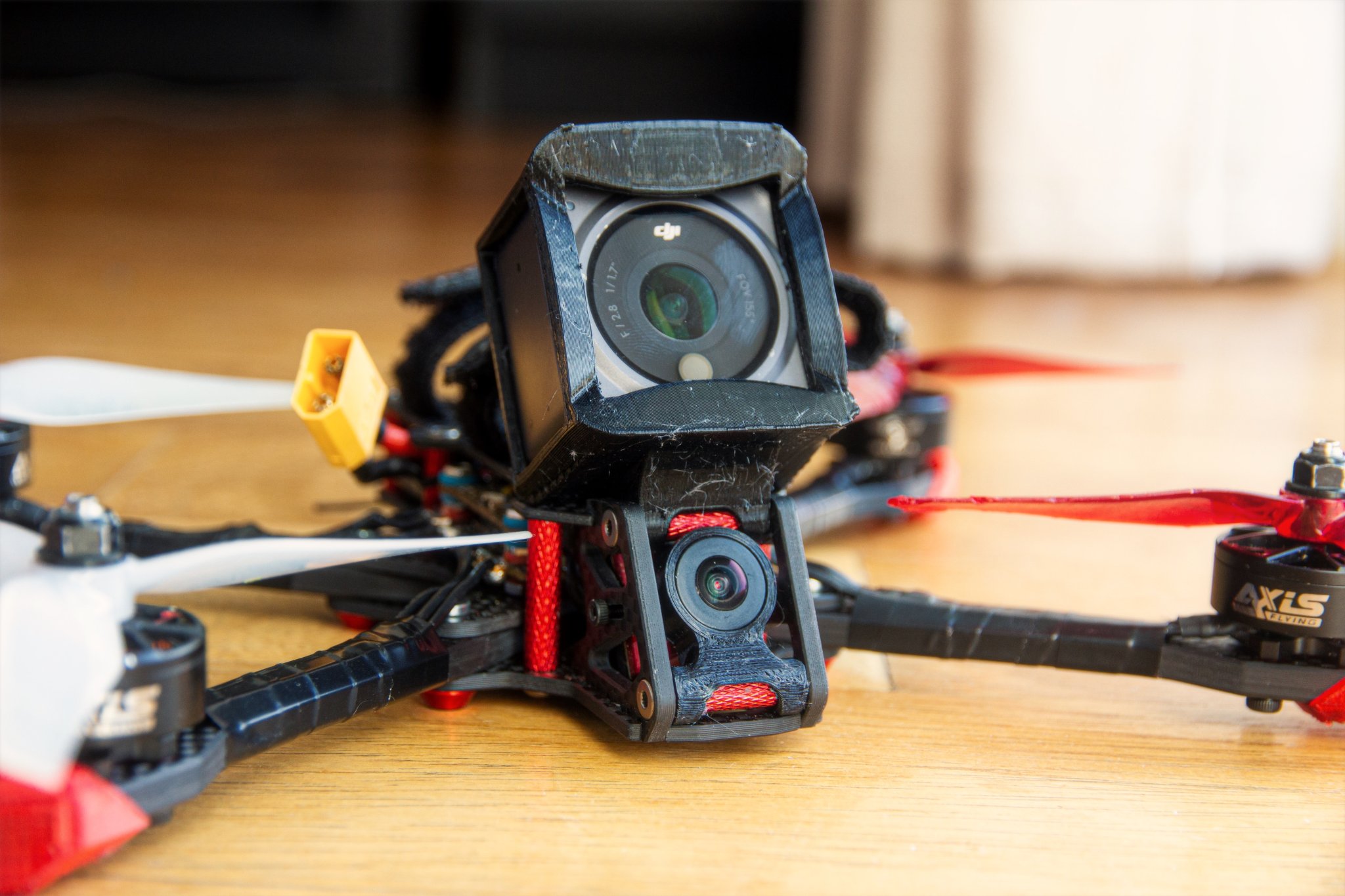

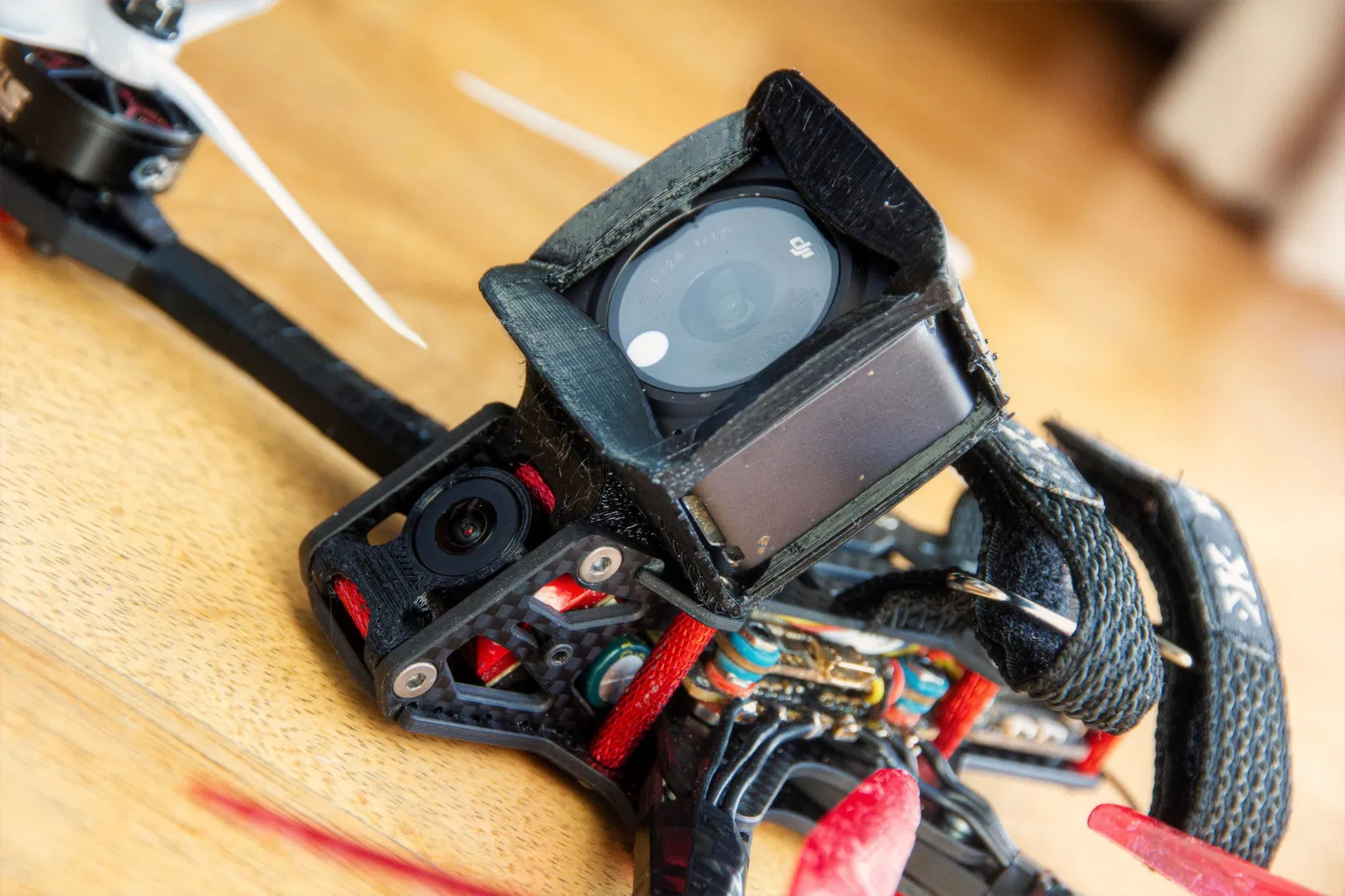

Đây có thể là câu hỏi đầu tiên nảy ra trong đầu bạn khi nhìn vào mức độ ngắn hơn của khung: nó chỉ vừa đủ chỗ cho pin 6s 1150mAh và một chiếc DJI Action 2.

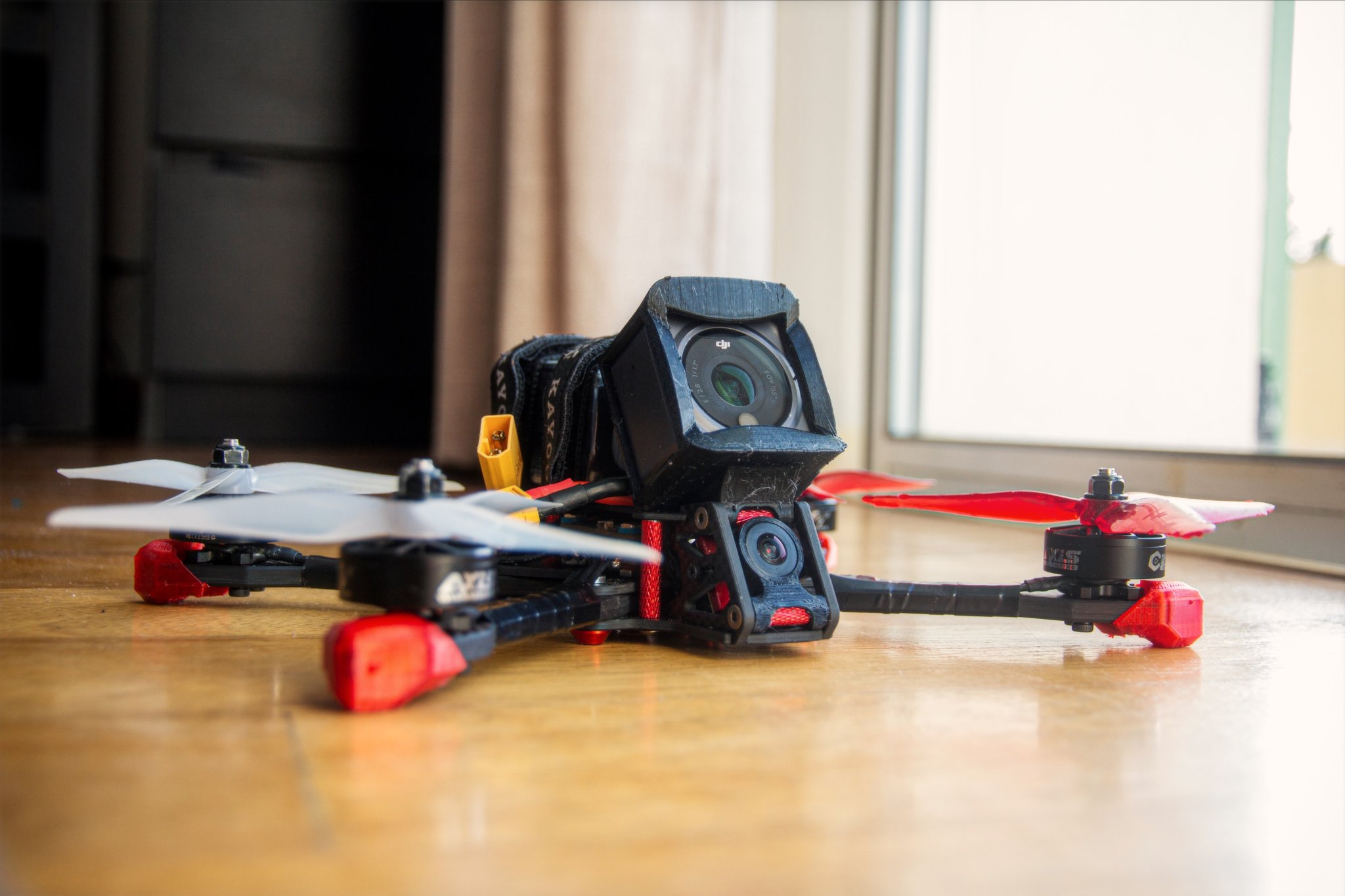

Và đó lại là mục đích, làm cho nó càng nhỏ gọn càng tốt cho cấu hình cụ thể này. Nó hoàn toàn có thể bay được mà không cần Action Cam, nhưng bạn sẽ không thể lắp vừa một chiếc Hero 12 đầy đủ ở phía trước mà không làm nó bị lộ.

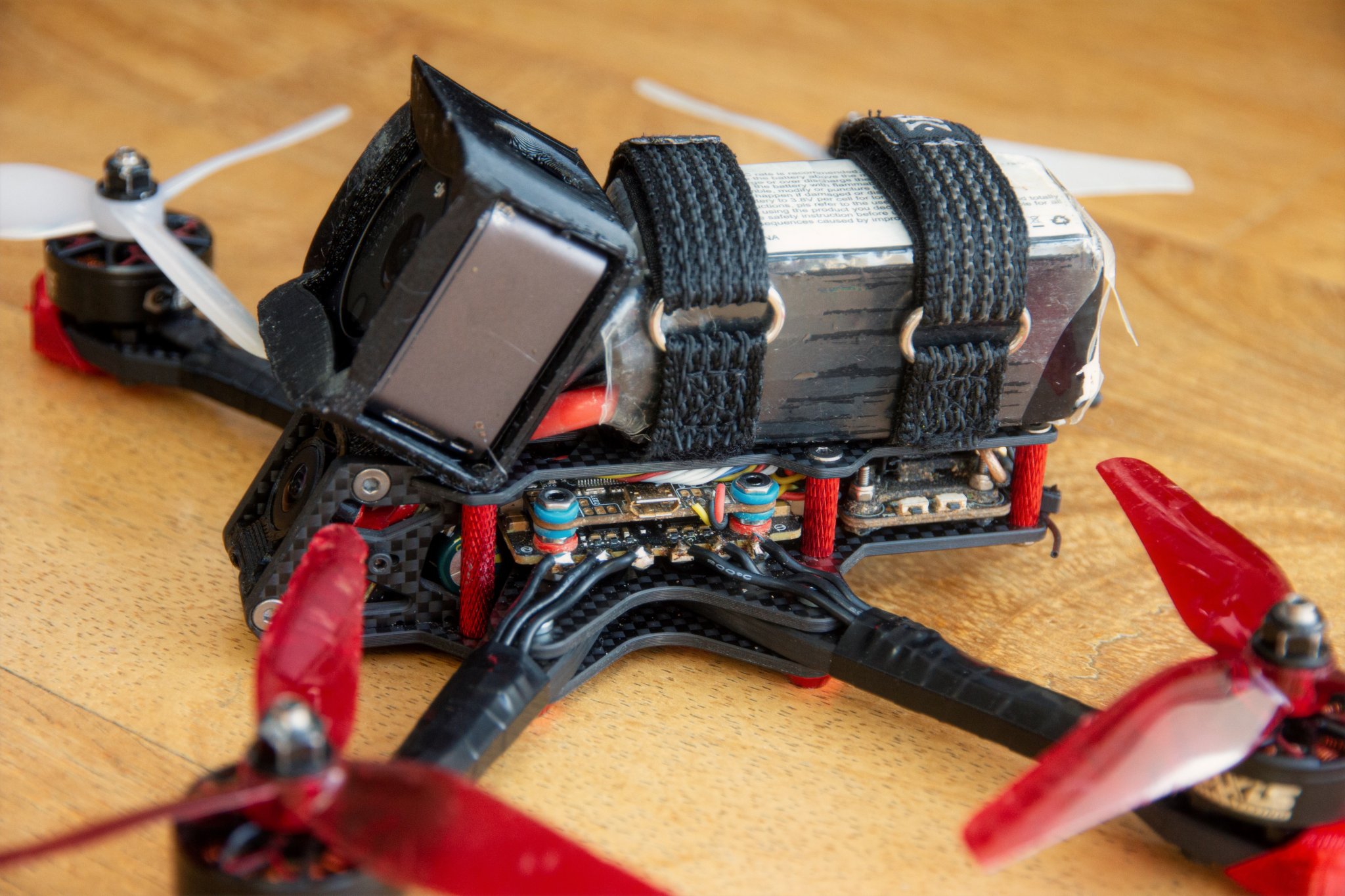

Có các lỗ cắt để gắn dây đeo pin kiểu "thùng" nhưng boong quá thấp - cánh quạt chạm vào pin của tôi trong tình huống này (Bạn có thể thử làm cho nó hoạt động với cấu hình pin/động cơ/cánh quạt khác).

Trọng lượng cuối cùng:

Nó sẽ phụ thuộc vào loại vít bạn sử dụng, của tôi nặng 110g với Vít Titan ở mọi nơi ngoại trừ Tay đòn và Stack.

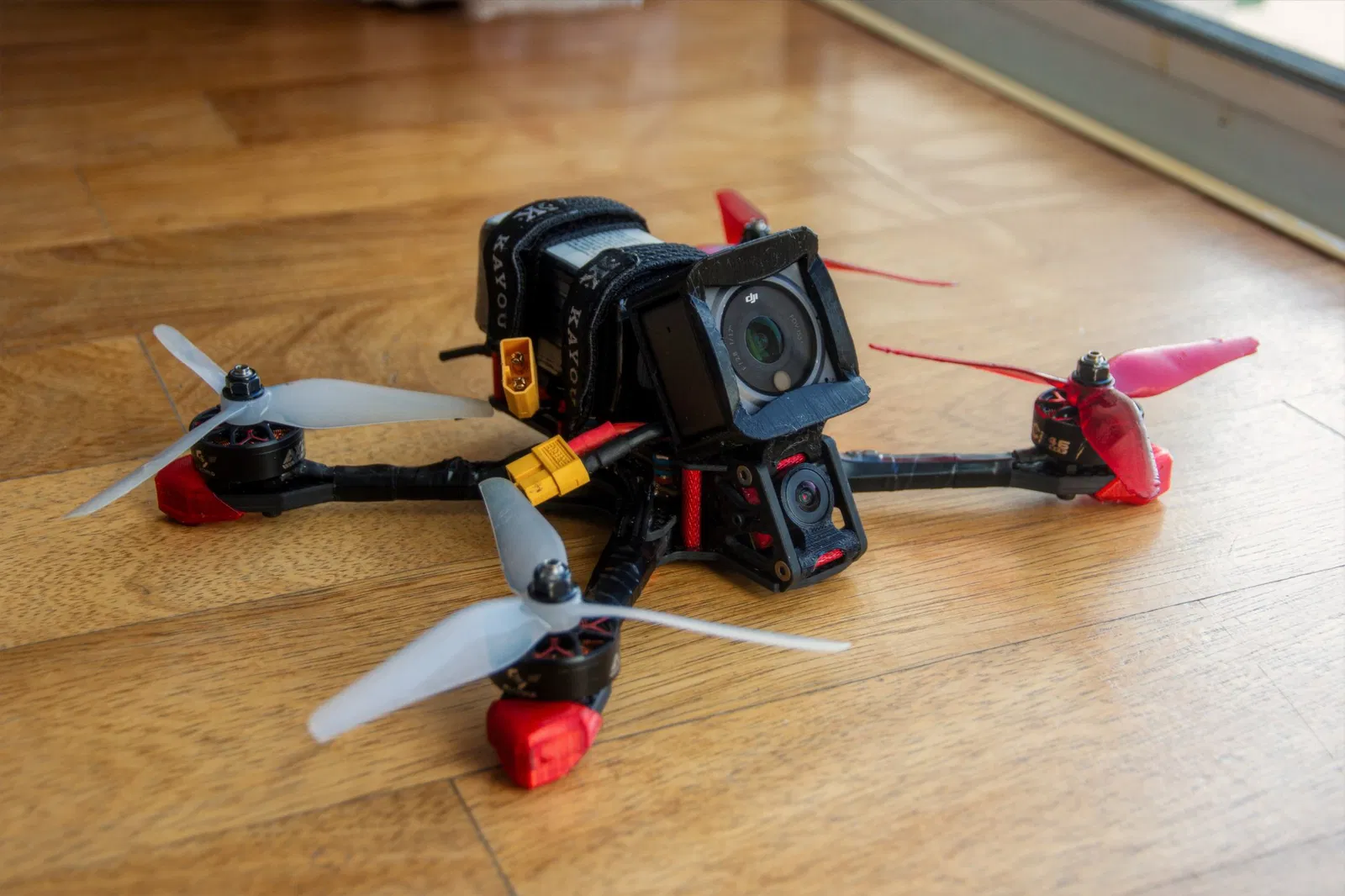

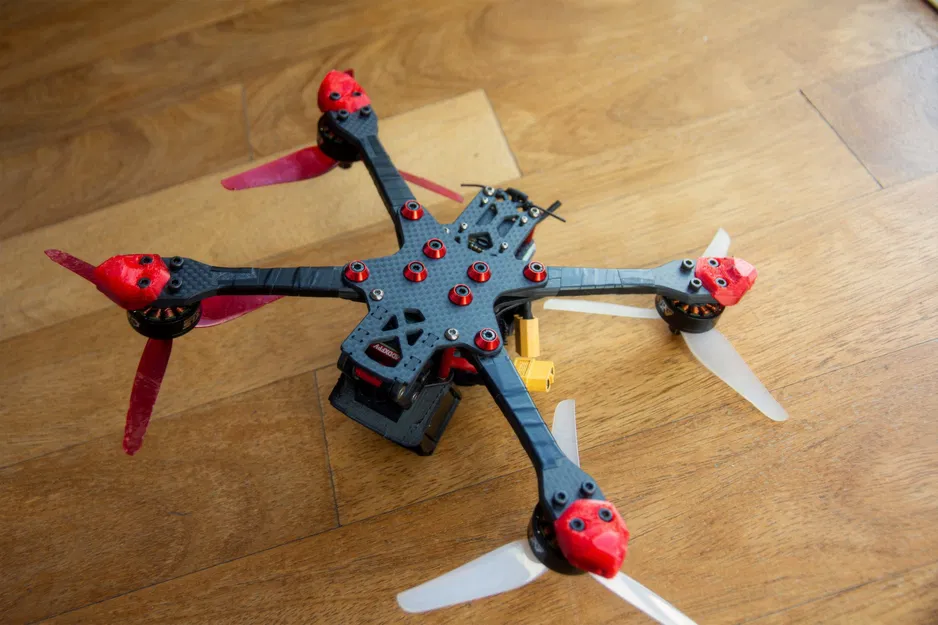

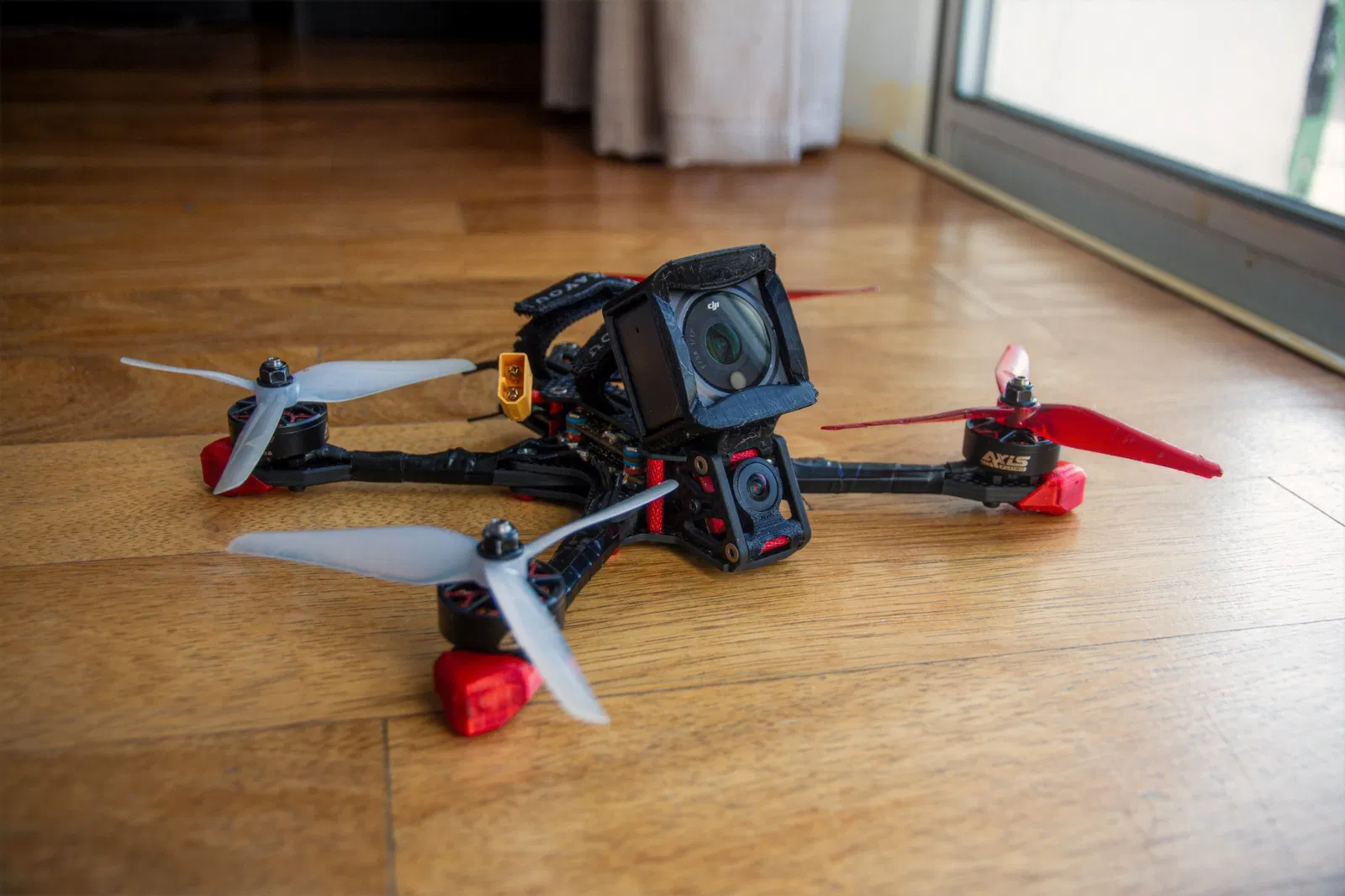

Đây là trọng lượng của bộ setup Freestyle của tôi với các cấu hình khác nhau: Trần trụi, Có pin và Có pin + DJI Action 2.

Khá ổn! Tôi hài lòng với kết quả!

Cách sở hữu nó:

Đây là một dự án mã nguồn mở, tôi sẽ không bán khung sườn nhưng các tệp nguồn có sẵn để tải xuống, hãy gửi chúng đến công ty cắt carbon yêu thích của bạn!

Danh sách Phần cứng:

Số lượng

Mô tả

Thông tin

2

Standoff M3x20

Standoff cho Plate Camera

2

Standoff M3x23

Standoff cho Boong Trước

Vì 23mm không phải là kích thước tiêu chuẩn nên tôi đề xuất chỉ cần mua loại 25mm và mài bớt - Đó là những gì tôi đã làm.

4

Standoff M3x15

Standoff cho Boong Sau

16

Vít Đầu Trụ M3x8

Vít cho Motor

4

Vít Đầu Trụ M3x8

Vít cho Tay đòn

4

Vít Đầu Trụ M3x8

Vít cho Tay đòn

8

Vòng đệm M3 cho Vít Đầu Trụ

Vòng đệm cho Mặt đáy

8

Đai ốc ép Flywoo/ImpulseRC tiêu chuẩn

Đai ốc ép cho Tay đòn

8

Vít đầu chìm M3x6

Vít cho Plate trên và Plate camera

2

Vít đầu chìm M3x10

Camera Hành trình (nếu cần)

6

Vít đầu nút M3x6

Đáy của boong

Video:

Thông tin thêm:

Để biết thêm chi tiết, vui lòng tham khảo trực tiếp Trang sản phẩm JeNo 5.1" hoặc nhắn tin cho tôi trên Instagram @PlatyFPV.
