Vỏ Raspberry Pi Squeezebox v 2.0

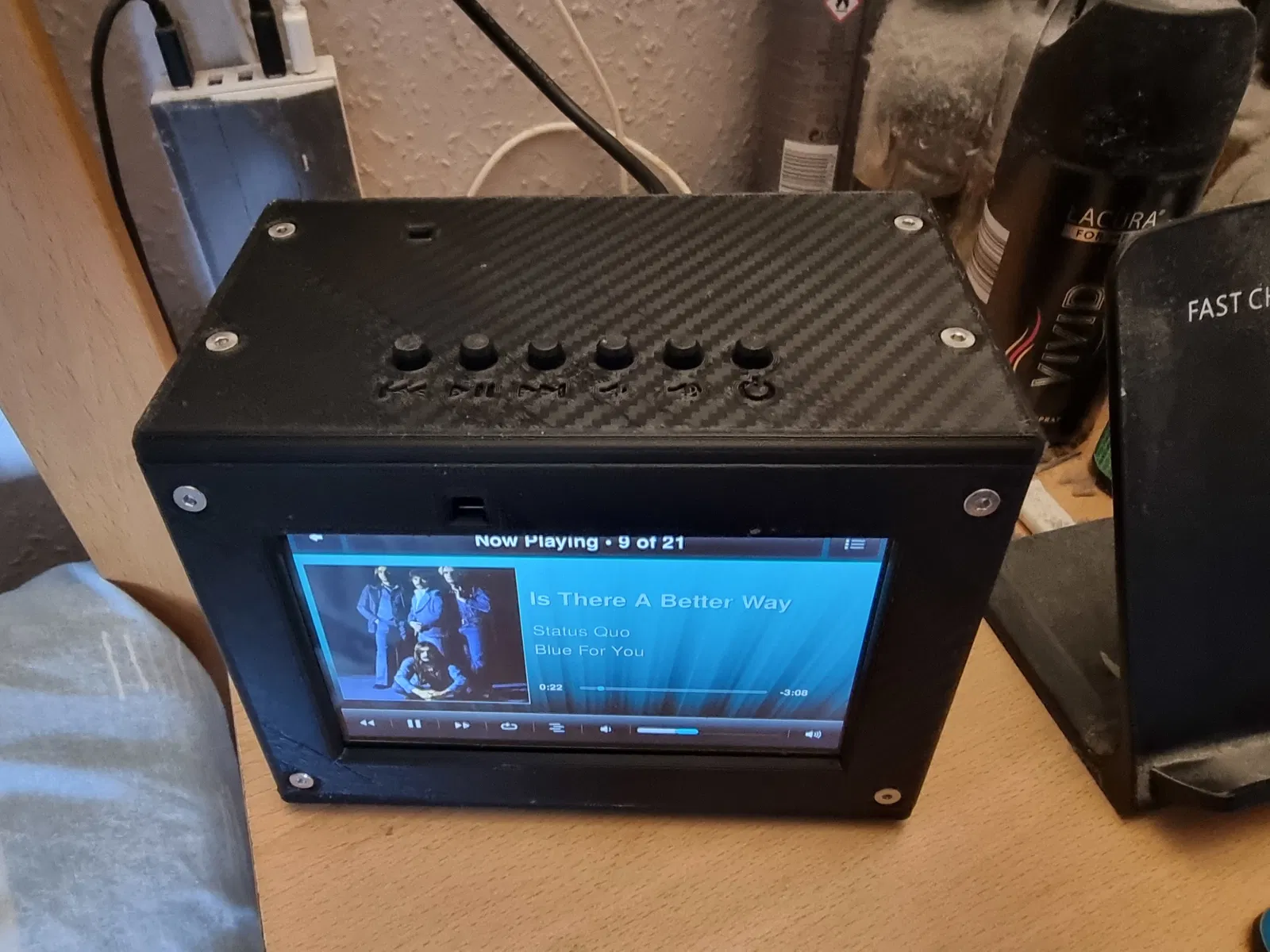

Case được thiết kế để lắp vừa Raspberry Pi, màn hình cảm ứng và loa.

Đây là màn hình mình đã xài nè: https://www.amazon.co.uk/gp/product/B07KJBCNS8/

Loa nè: https://shop.pimoroni.com/products/5w-4-ohm-65mm-full-range-speaker

Speaker Bonnet: https://www.adafruit.com/product/3346

Nút bấm: https://thepihut.com/products/180-piece-ultimate-tactile-button-kit

Nắp nút bấm: https://thepihut.com/products/black-soft-caps-for-tactile-buttons-1-pack

IR receiver: https://thepihut.com/products/ir-infrared-receiver-tsop38238

Cảm biến ánh sáng: https://www.adafruit.com/product/4681

Mình đã gỡ mấy cái socket QT-QWIIC ra khỏi cảm biến ánh sáng để nó nằm phẳng ở trên.

Mọi thứ in ở độ cao lớp 0.2mm với đầu phun 0.4mm. Không cần support.

Mấy lỗ M3 ở 2 tấm bên hông là 2.7mm để cho mấy con ốc bắt ren, trừ mấy lỗ để gắn mặt trước ra, mấy lỗ đó là lỗ thông thường M3.

Tất cả các mặt đều phải in với mặt ngoài úp xuống khay in.

Lỗ cho ốc là M3.
