Vỏ Case Raspberry Pi Squeezebox
Vỏ case này được thiết kế để lắp vừa Raspberry Pi, màn hình cảm ứng và loa cho Squeezebox, với các hướng dẫn chi tiết về vật liệu, thông số in và lắp ráp, đảm bảo trải nghiệm âm nhạc liền mạch.
Mô tả

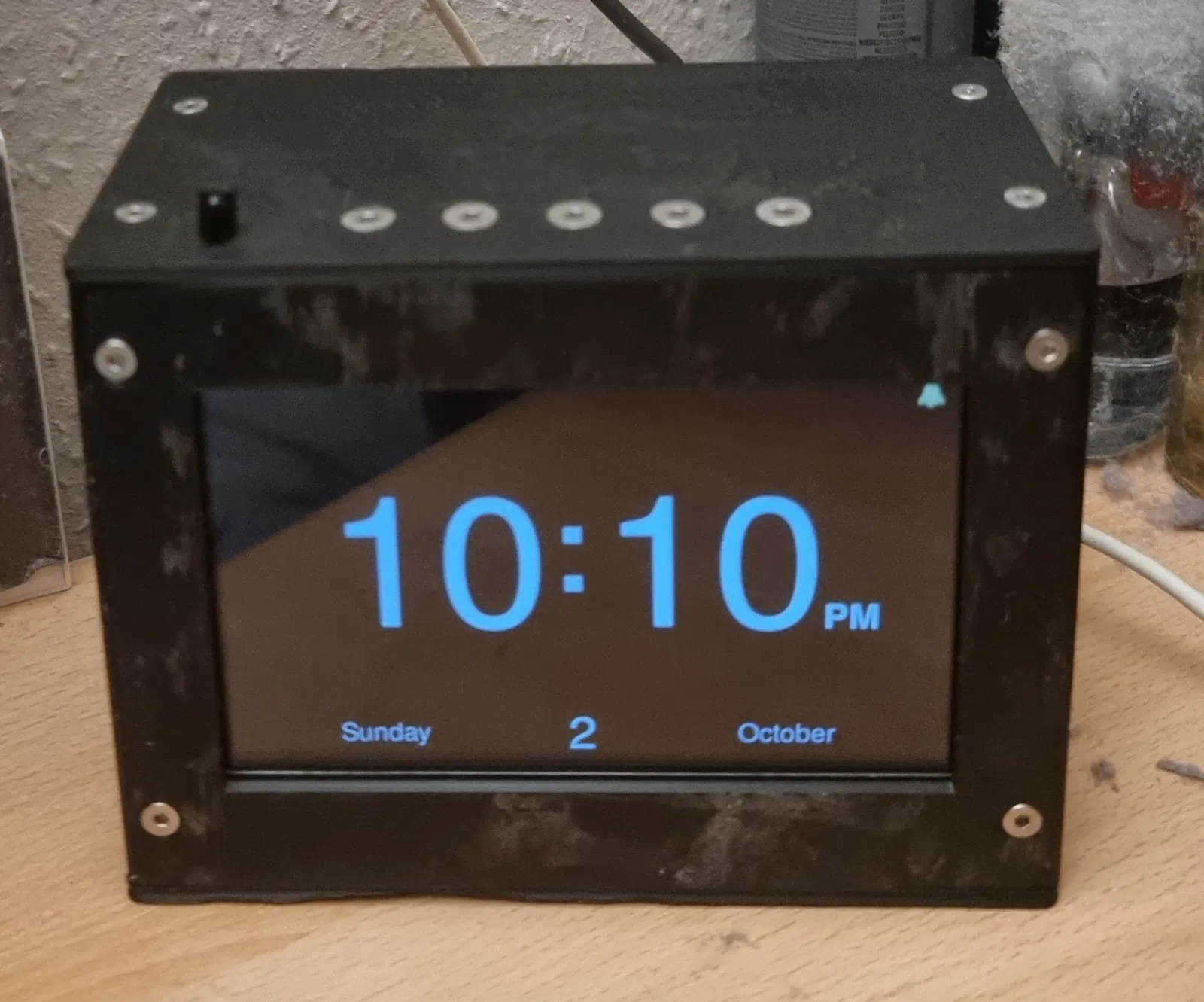

Vỏ case được thiết kế để lắp vừa Raspberry Pi, màn hình cảm ứng và loa.
Đây là màn hình mình đã dùng: https://www.amazon.co.uk/gp/product/B07KJBCNS8/
Loa - https://shop.pimoroni.com/products/mini-speaker-4-3w
Speaker Bonnet - https://www.adafruit.com/product/3346
Cho các nút cảm ứng - https://www.adafruit.com/product/1374 và https://www.adafruit.com/product/1362
Tất cả các bộ phận được in với độ cao lớp 0.16mm và đầu phun 0.4mm. Chỉ cần hỗ trợ cho các lỗ M3 ở 2 tấm bên.
Các lỗ M3 trên 2 tấm bên có đường kính 2.7mm để cho phép bu lông taro ren, ngoại trừ các lỗ để gắn mặt trước là lỗ thoát M3.
Tất cả các mặt đều cần được in với mặt ngoài áp sát vào bàn in. Mặt sau có thể in theo cả hai chiều.
Các lỗ cho bu lông là M3, ngoại trừ 5 nút cảm ứng là M4.
Cần 4 đai ốc M3 để đặt bên trong các khe cài giữ màn hình đúng vị trí.
