Giá đỡ bộ lọc bụi lưới cho quạt case PC 140mm

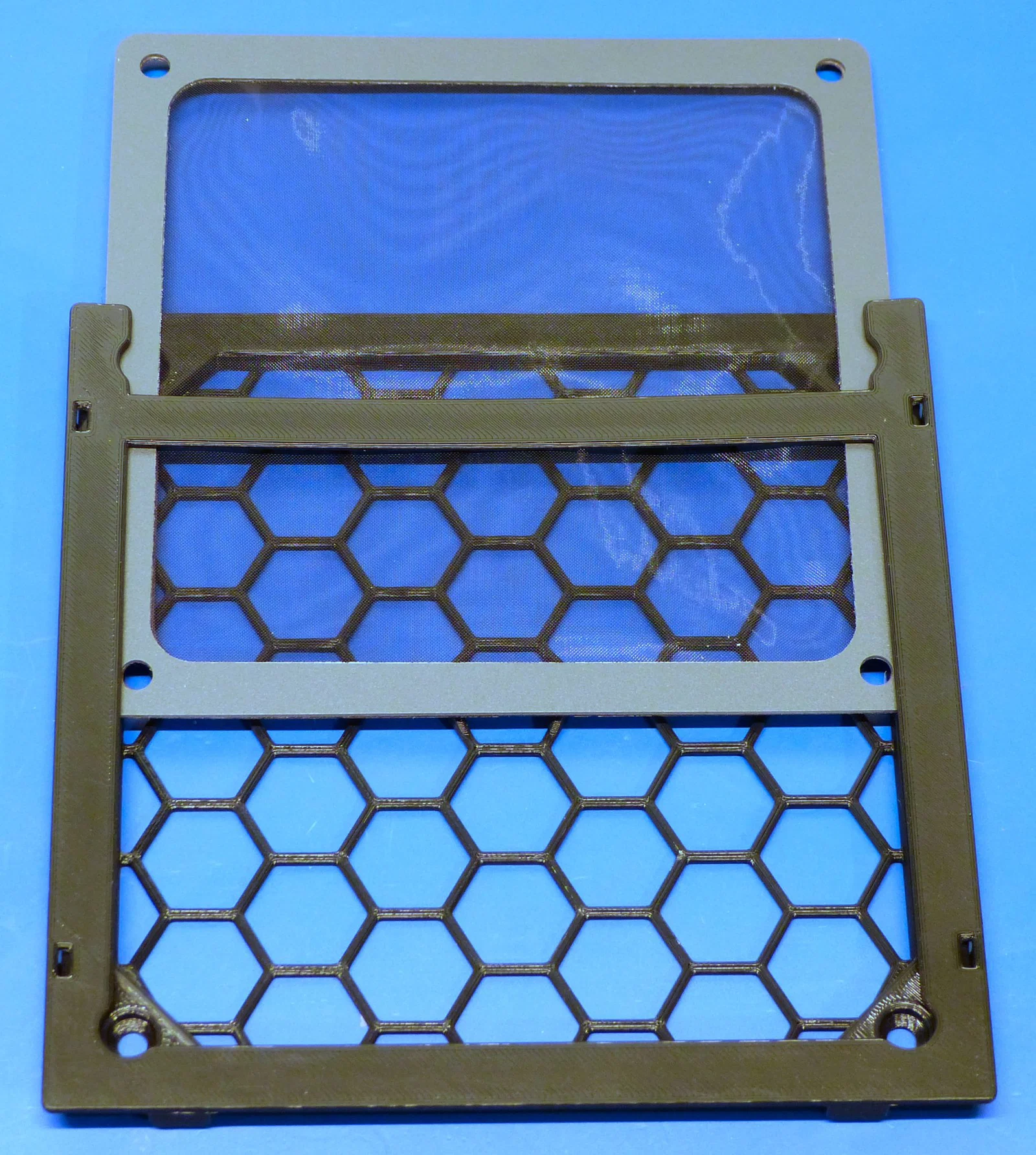

Tôi vừa mua một số bộ lọc bụi lưới nylon cho quạt vỏ PC có nền từ tính nhằm gắn vào vỏ PC bằng thép. Chúng hoạt động tốt với thép nhưng một số vị trí trong vỏ của tôi hoàn toàn bằng nhựa nên các vật từ tính sẽ không hoạt động (trừ khi tôi gắn bằng băng dính/keo hoặc vít). Tôi muốn dễ dàng tháo rời các bộ lọc để vệ sinh nên tôi đã thiết kế giá đỡ này. Khi lắp ráp xong, bạn có thể trượt bộ lọc lưới vào và ra từ một đầu mà không cần tháo rời.

Ví dụ về các bộ lọc lưới để sử dụng:

• Silverstone FF143
• Có một số nhà sản xuất/nhà cung cấp khác bán các bộ lọc tương tự (có sẵn trên Amazon.com chẳng hạn)

Ghi chú thiết kế:

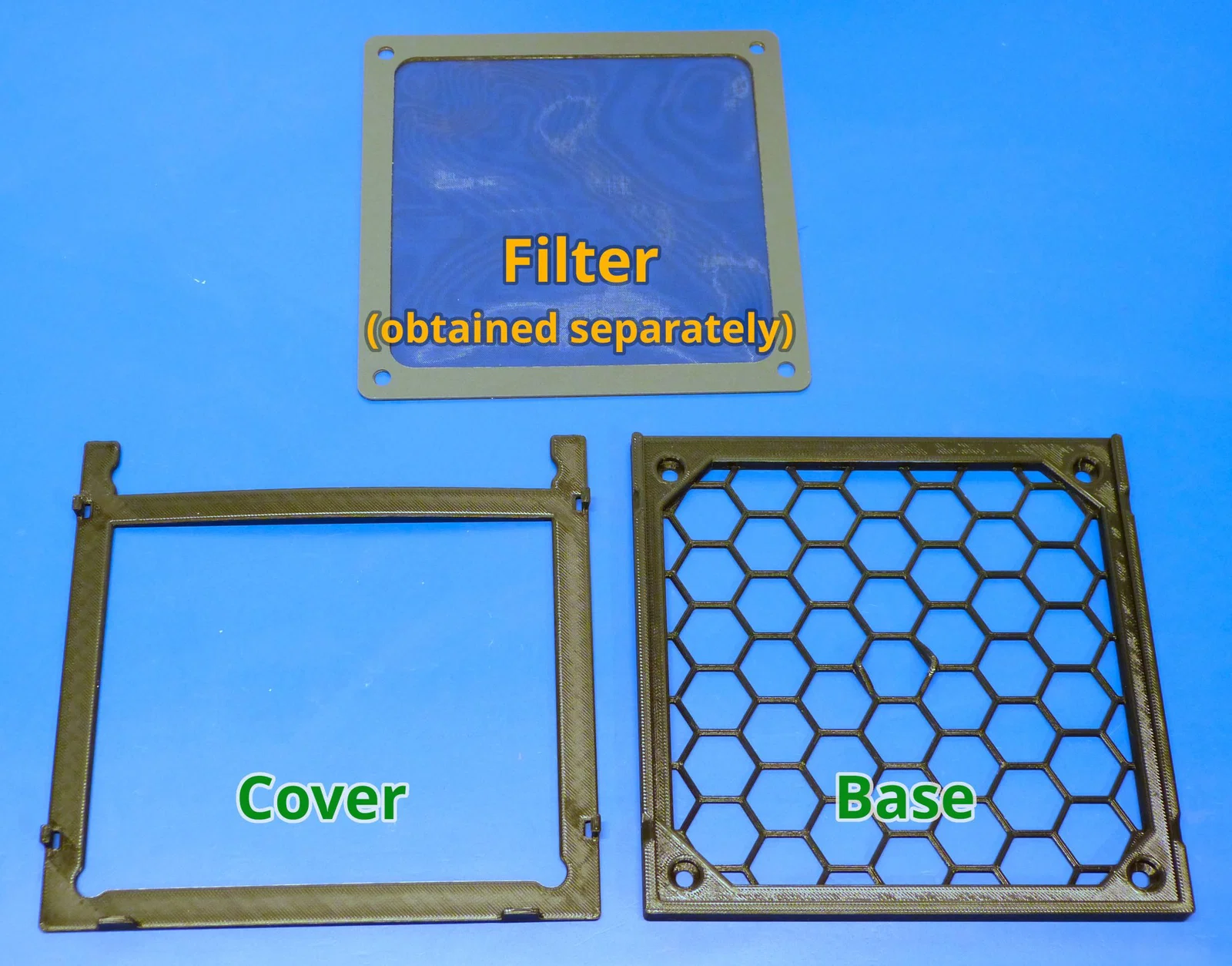

Cả hai phần, đế và nắp, nên có thể in mà không cần hỗ trợ nếu máy in của bạn có thể chịu được độ nghiêng 45º. Hai phần này khớp với nhau. Nếu cần, các phần có thể được tách ra bằng tay nhưng nếu bạn không có đủ không gian cho ngón tay thì hãy chèn một tuốc nơ vít đầu phẳng nhỏ vào các lỗ hình chữ nhật (một lần một lỗ) ở phía trước của nắp để nhẹ nhàng mở các cạnh ra. Mẫu tổ ong giúp đế có độ cứng cấu trúc và ngăn không cho lưới lọc bị hút vào quạt. Hai tab ở dưới cùng của nắp giúp căn chỉnh nắp với đế, chúng không phải là một phần của cơ chế khóa. Các lỗ tròn ở đế được thiết kế để phù hợp với vít máy #8-32 và hoàn toàn bao quanh đầu của các vít (thường cao khoảng 2.6mm). Đầu vít dài hơn có thể cọ vào khung bộ lọc khi trượt bộ lọc vào hoặc ra. Các loại vít khác cũng có thể hoạt động tốt.

Ghi chú in ấn:
Tôi đã cung cấp các tệp cho hai khoảng cách khác nhau (giữa các phần in và bộ lọc): 0.2mm và 0.4mm. Bộ lọc vừa khít một chút với khoảng cách in 0.2mm từ máy in của tôi. Các bộ lọc lưới của tôi có kích thước 140.25mm x 140.25mm x 1.6mm. Các máy in/điều chỉnh/cài đặt khác có thể ảnh hưởng đến khoảng cách khác nhau.
