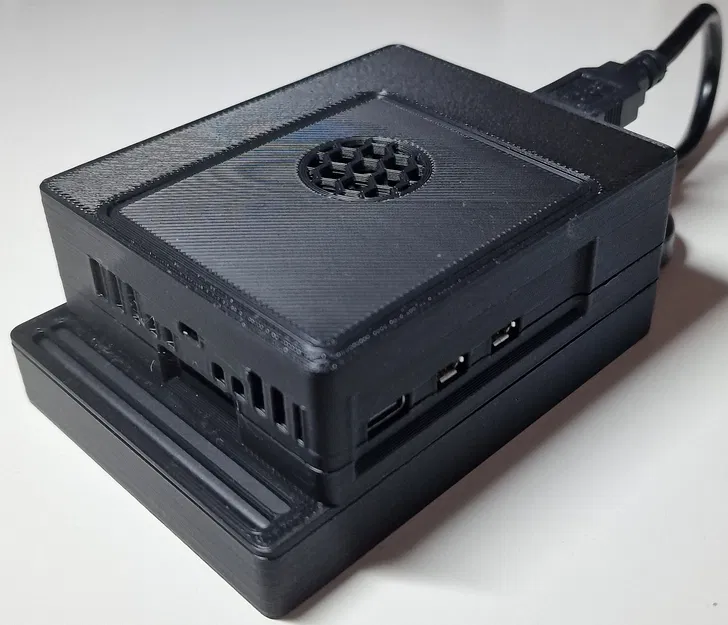

Vỏ Raspberry PI 5 Lắp Ghép Mô-đun Kèm Hộp Đựng SSD

Remix từ Hộp Raspberry Pi 5 - Lắp ráp mô-đun Tác giả Jascha3D

Tác giả Aonne_548072

Lượt tải
191
Lượt thích
18
Lượt coi
1.701

File 3 12,4 MB

  • pi5_ssdslot_1765833916.stlSTL · 497,2 KB
  • pi5_top_1765833917.stlSTL · 10 MB
  • pi5_bottom_1765833919.stlSTL · 1,8 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#123704
Ngày đăng

Mô tả

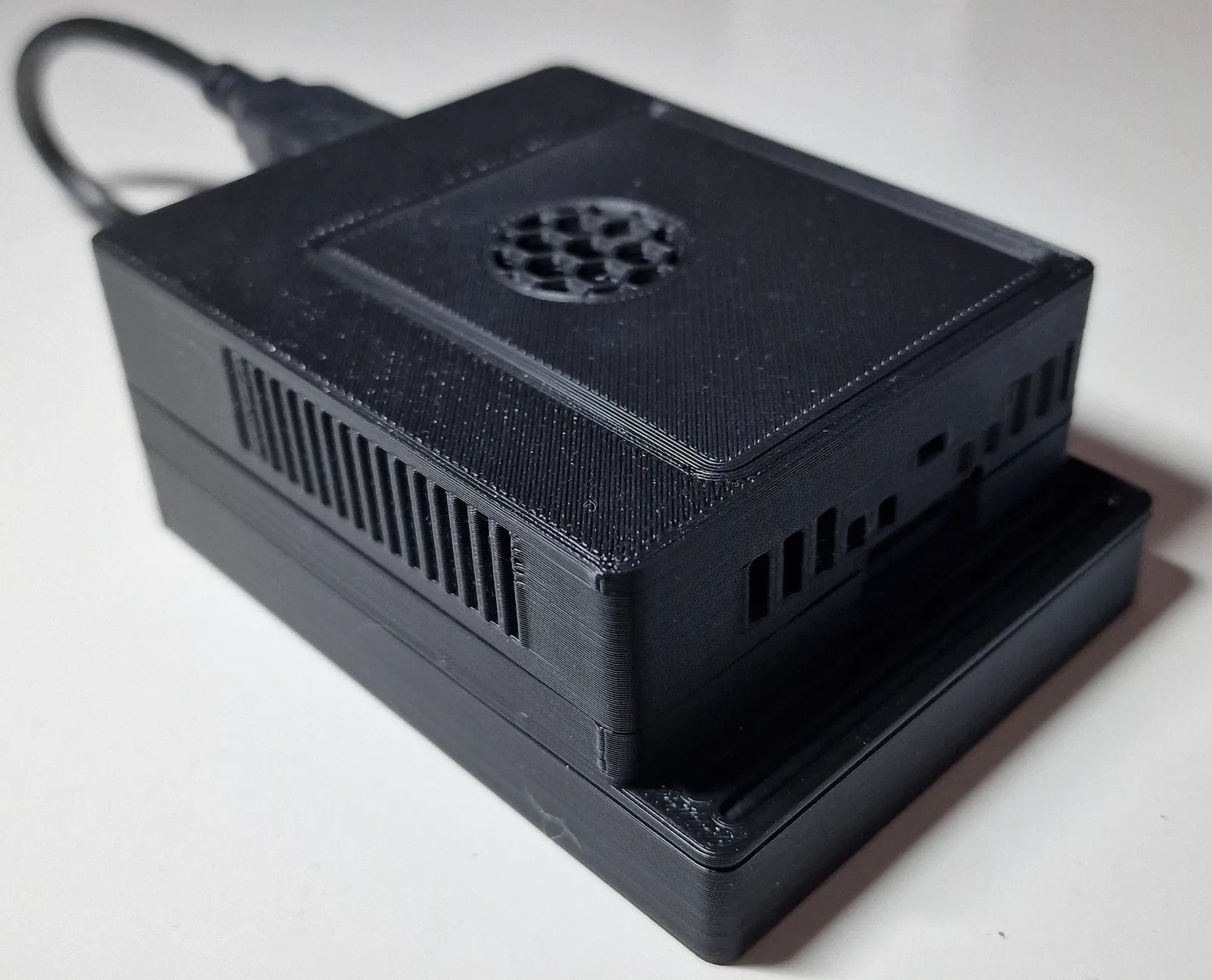

Hai file TOP và BOTTOM thay thế cho thiết kế cũ, cơ bản là giống nhau nhưng rộng hơn để khớp với Hộp đựng SSD.

Ngoài ra, file BOTTOM có các lỗ bên dưới để Hộp đựng SSD gắn vào.

Phần chèn cho file TOP giống với mẫu gốc nên không được bao gồm ở đây.

Chỉ có Hộp đựng SSD là cần in support - và chỉ cần support ở mặt đáy cho các lỗ bắt vít.

Tôi đã in tất cả 4 bộ phận với độ cao lớp 0.28mm, chiều rộng đường in 0.48mm (với đầu phun 0.4mm), 2 lớp tường, 2 lớp trên, 2 lớp dưới, 15% lưới infill.

Tôi không có ý định in với chiều rộng đường in 0.48mm! Cài đặt này còn sót lại từ một mẫu trước đó… nên chiều rộng đường in 0.4mm là ổn - cũng như hầu hết các cài đặt về số lớp tường, trên/dưới và infill tùy thích (miễn là có một chút infill).

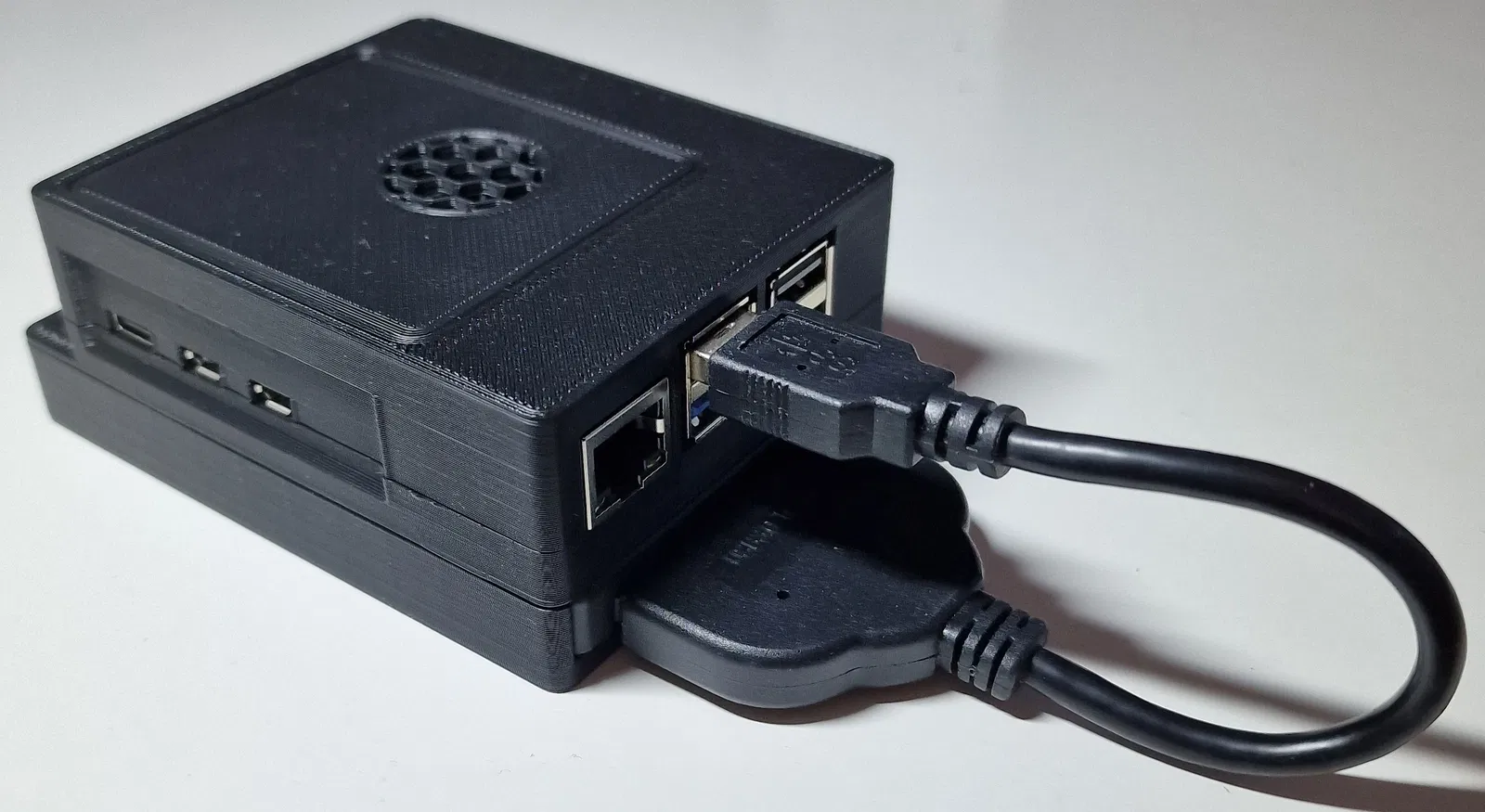

Hộp đựng SSD hơi chật khi lắp vào và không được thiết kế để tháo ra. Nó có các lỗ vít để cố định ổ SSD, nhưng tôi không cần dùng đến vì ổ SSD đã nằm rất khít.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
3
Tổng dung lượng
12,4 MB
File lớn nhất
10 MB
