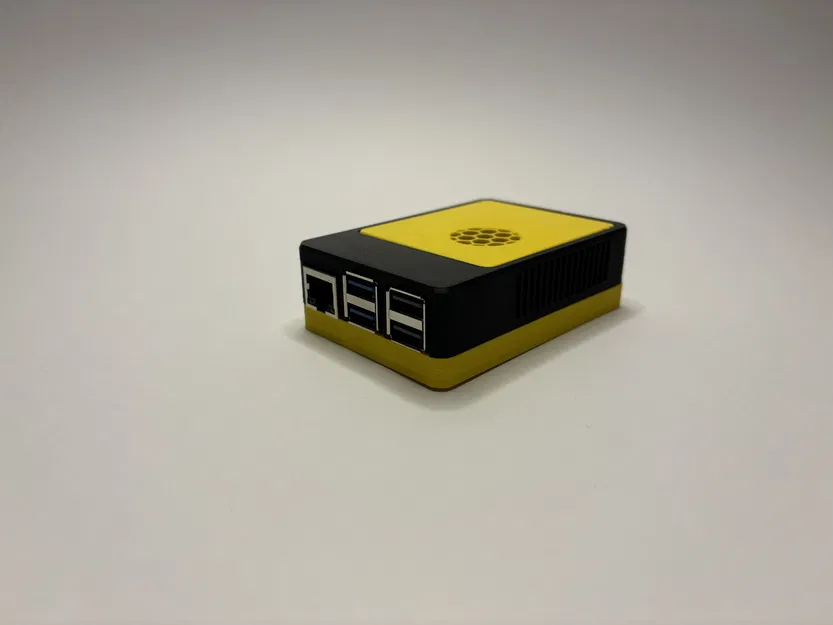

Đây là một bản chỉnh sửa của thiết kế "Hộp Raspberry Pi Lắp ráp mô-đun" tuyệt vời của Sneaks, ban đầu được thiết kế cho Raspberry Pi 3B+ và Raspberry Pi 4.

Tui đã cập nhật thiết kế để tương thích hoàn toàn với Raspberry Pi 5 và Bộ tản nhiệt chủ động mới của nó.
Ngoài ra, tui còn thêm hệ thống thông gió được cải thiện và tạo ra nhiều thành phần mô-đun khác nhau để tùy chỉnh linh hoạt.

🔧 Có gì mới:

• Kích thước bên trong được cập nhật cho Raspberry Pi 5
• Thêm các khe thông gió để sử dụng với Bộ tản nhiệt chủ động chính hãng

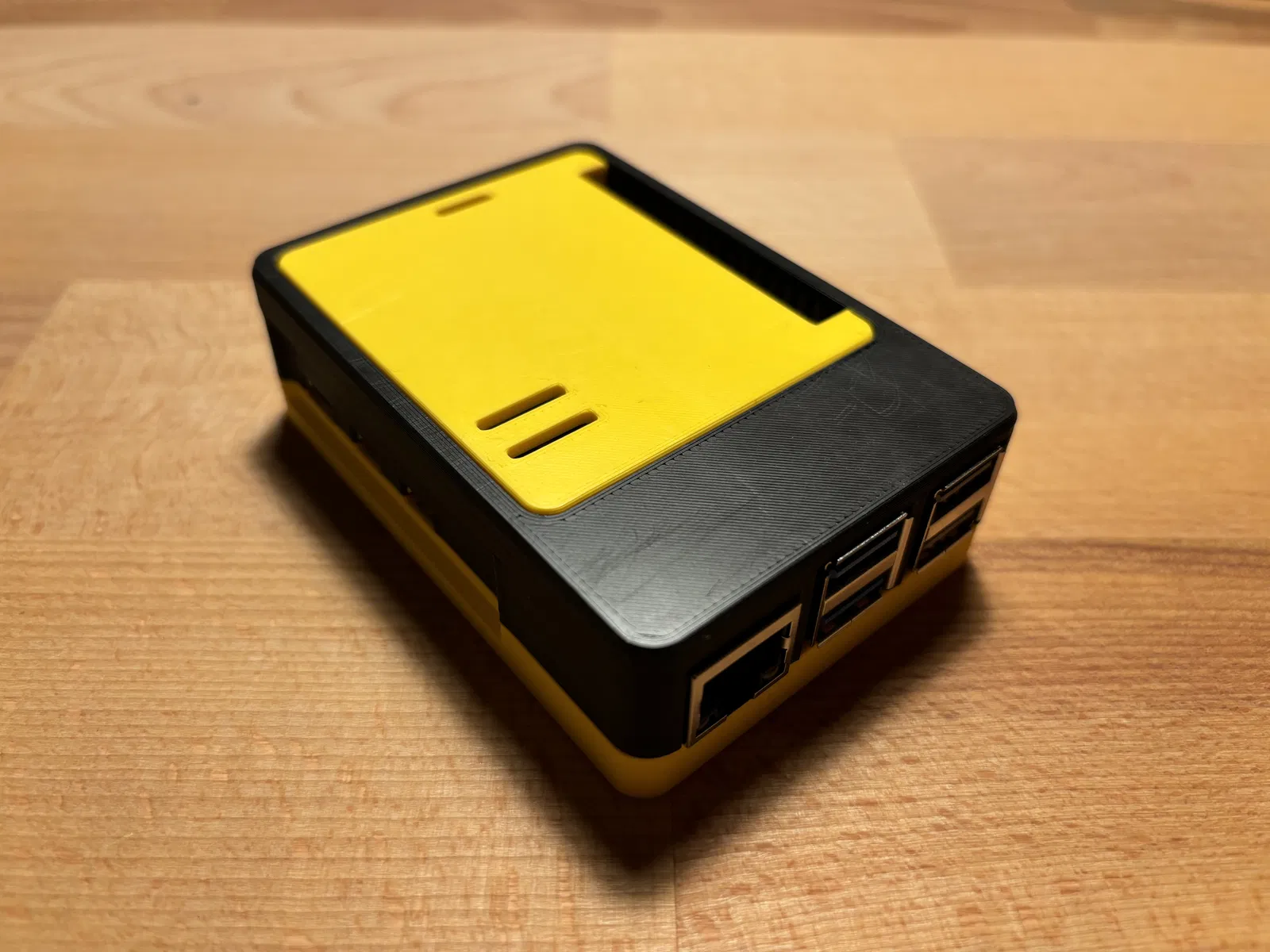

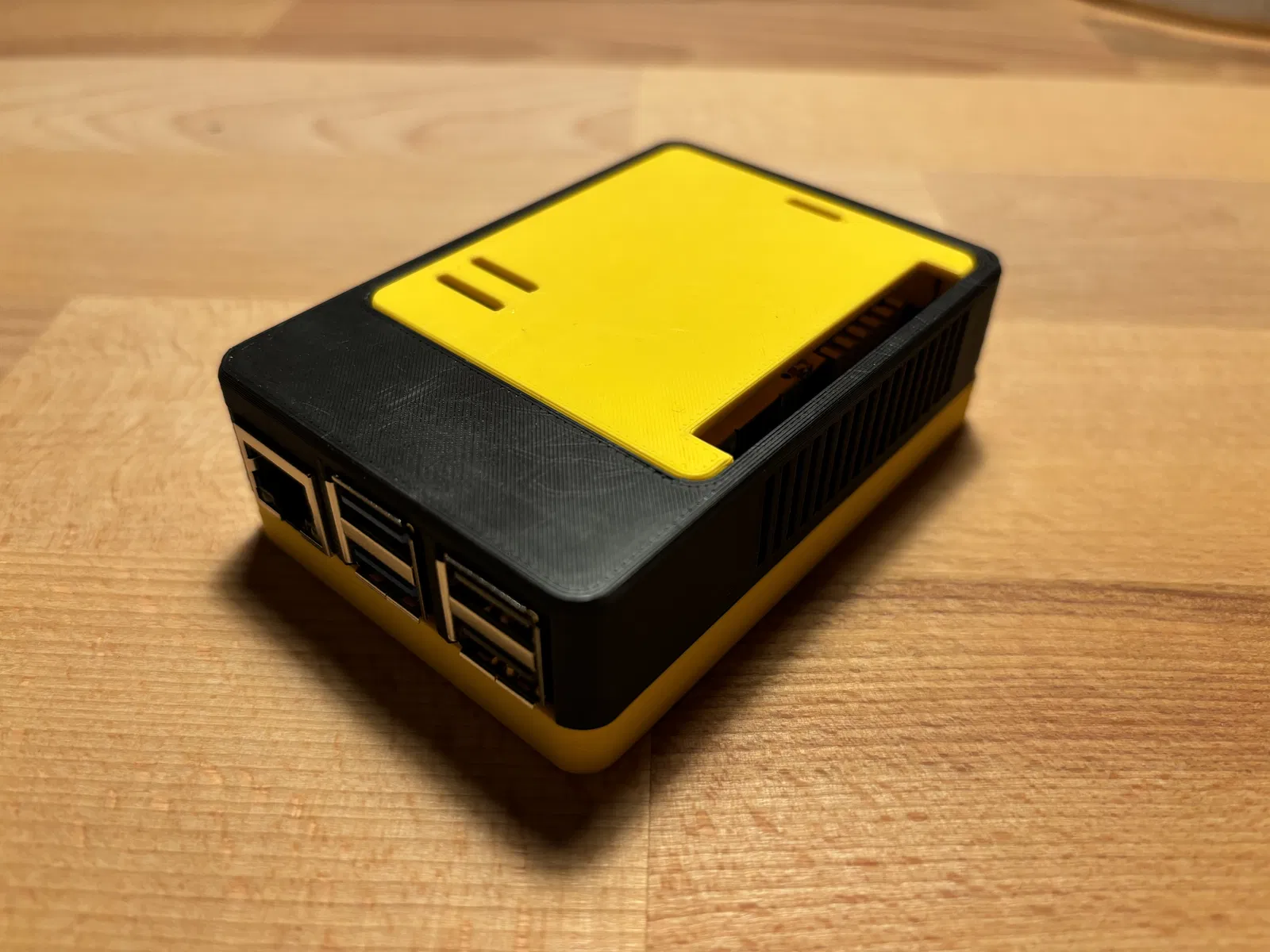

• Tạo ra nhiều mô-đun có thể hoán đổi cho các cấu hình cổng và làm mát khác nhau

🧩 Tùy chọn mô-đun:

➤ Không có Bộ tản nhiệt chủ động:

• Trống
• 2x Camera/Màn hình
• 1x PCIe
• 2x Camera/Màn hình + 1x PCIe
• Chỉ GPIO
• GPIO + 2x Camera/Màn hình
• GPIO + 1x PCIe
• GPIO + 2x Camera/Màn hình + 1x PCIe

➤ Có Bộ tản nhiệt chủ động:

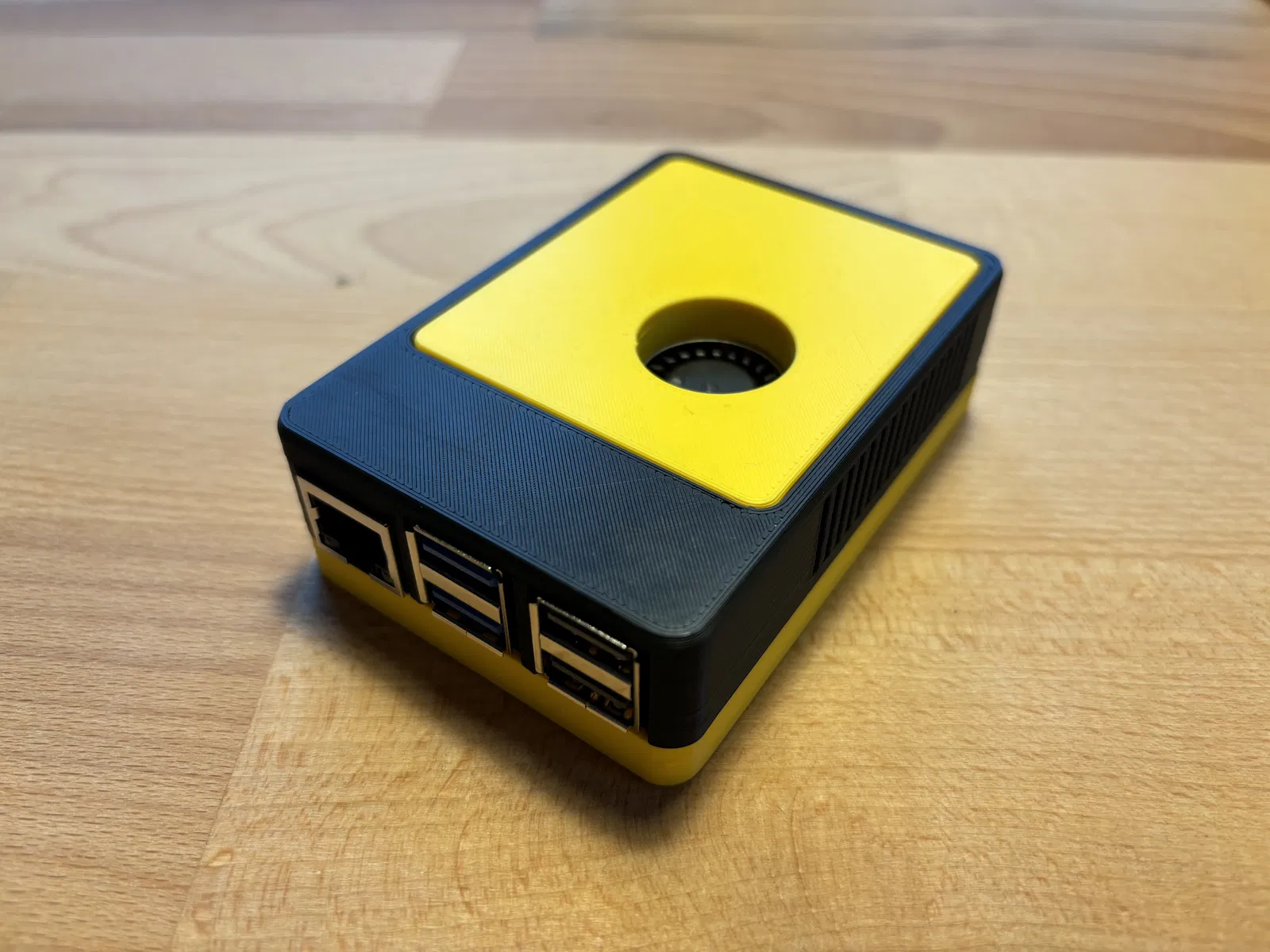

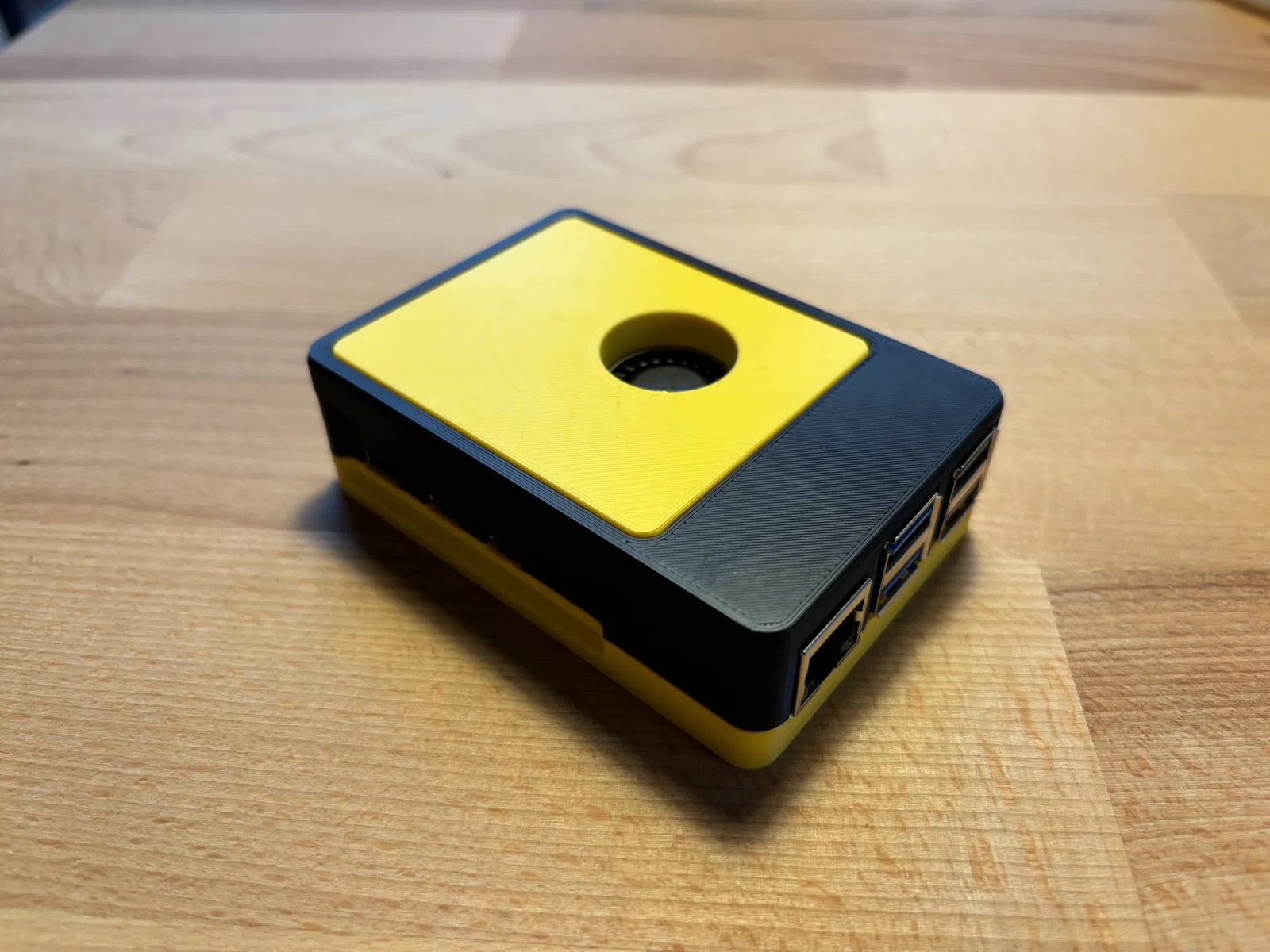

Có lỗ thông hơi mở:

• Trống
• 2x Camera/Màn hình
• 1x PCIe
• 2x Camera/Màn hình + 1x PCIe
• Chỉ GPIO
• GPIO + 2x Camera/Màn hình
• GPIO + 1x PCIe
• GPIO + 2x Camera/Màn hình + 1x PCIe

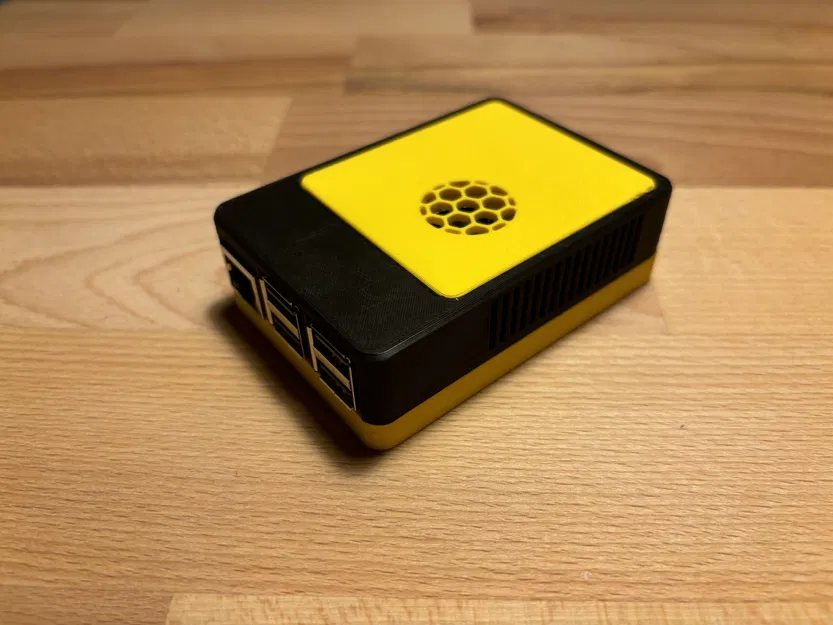

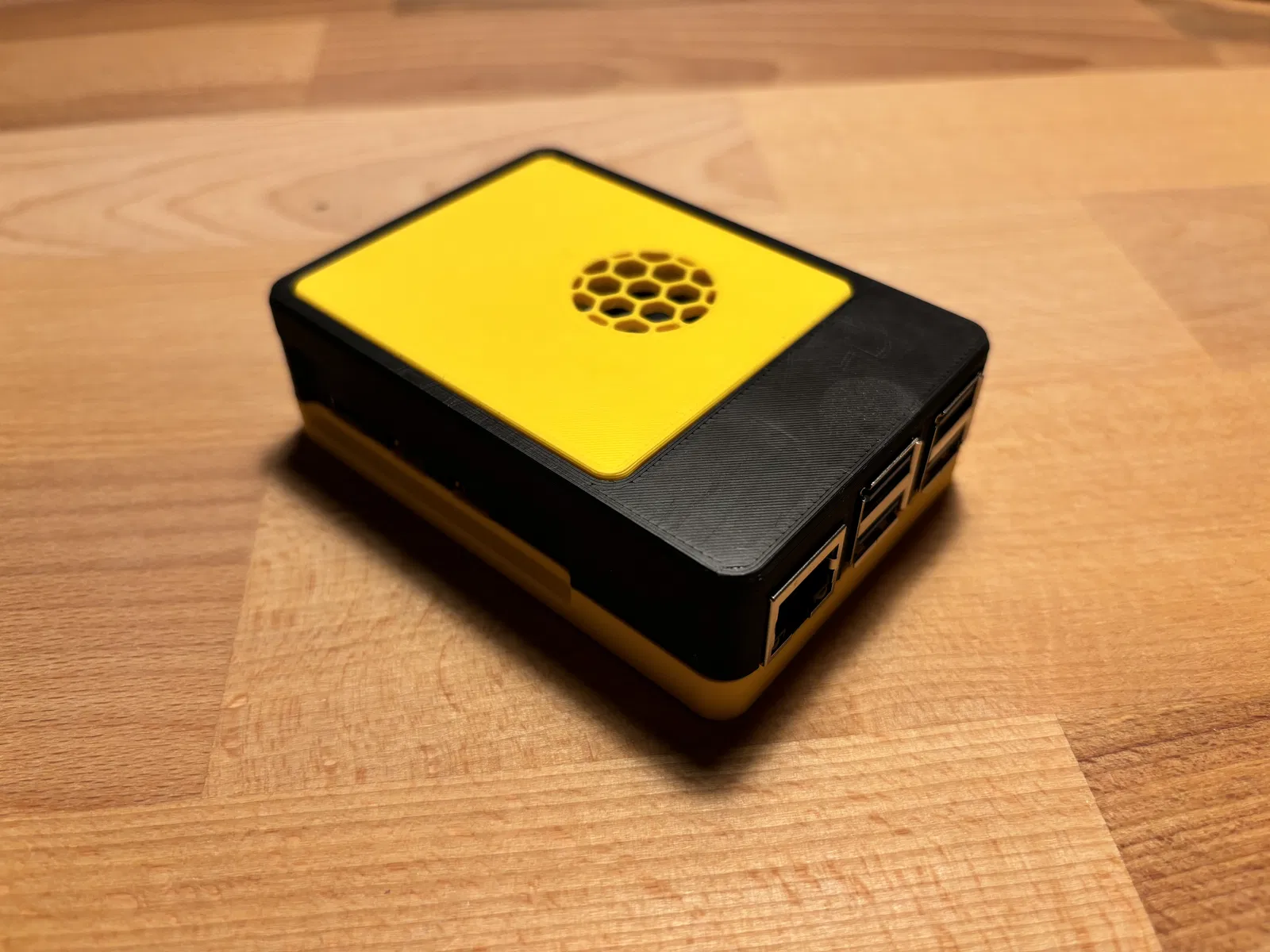

Có lỗ thông hơi hình lục giác:

• Trống
• 2x Camera/Màn hình
• 1x PCIe
• 2x Camera/Màn hình + 1x PCIe
• Chỉ GPIO
• GPIO + 2x Camera/Màn hình
• GPIO + 1x PCIe
• GPIO + 2x Camera/Màn hình + 1x PCIe

📁 Tất cả các tệp đều được dán nhãn với cấu hình mô-đun tương ứng để giúp việc lựa chọn dễ dàng hơn.

🖨 Cài đặt in (Đề xuất):

• Chất liệu: PLA / PETG / ABS (tùy theo nhu cầu sử dụng)
• Số lớp tường: 2
• Các lớp trên/dưới: 2
• Infill: 25%
• Hỗ trợ: Thông thường không cần
