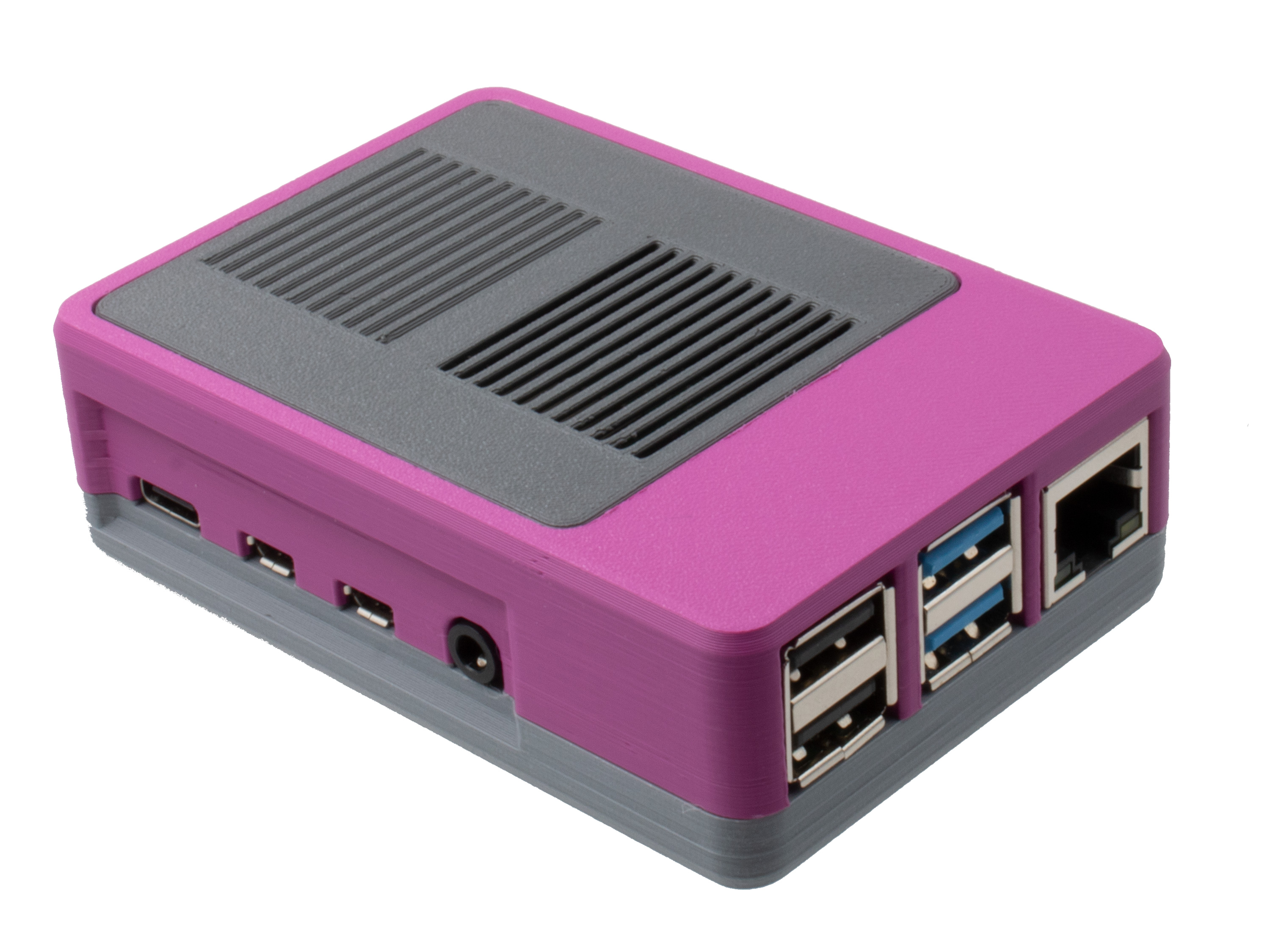

Vỏ Case Raspberry Pi Modul Snap-Fit 2B/3B/3B+/4 Có Tùy Chọn OLED & Quạt

Khả năng tương thích: Thiết kế vỏ case này tương thích với các dòng Raspberry Pi 2B/3B/3B+/4. Nó có thể tương thích với các model khác, tuy nhiên, đây là những model mà tôi đã tự mình kiểm tra.

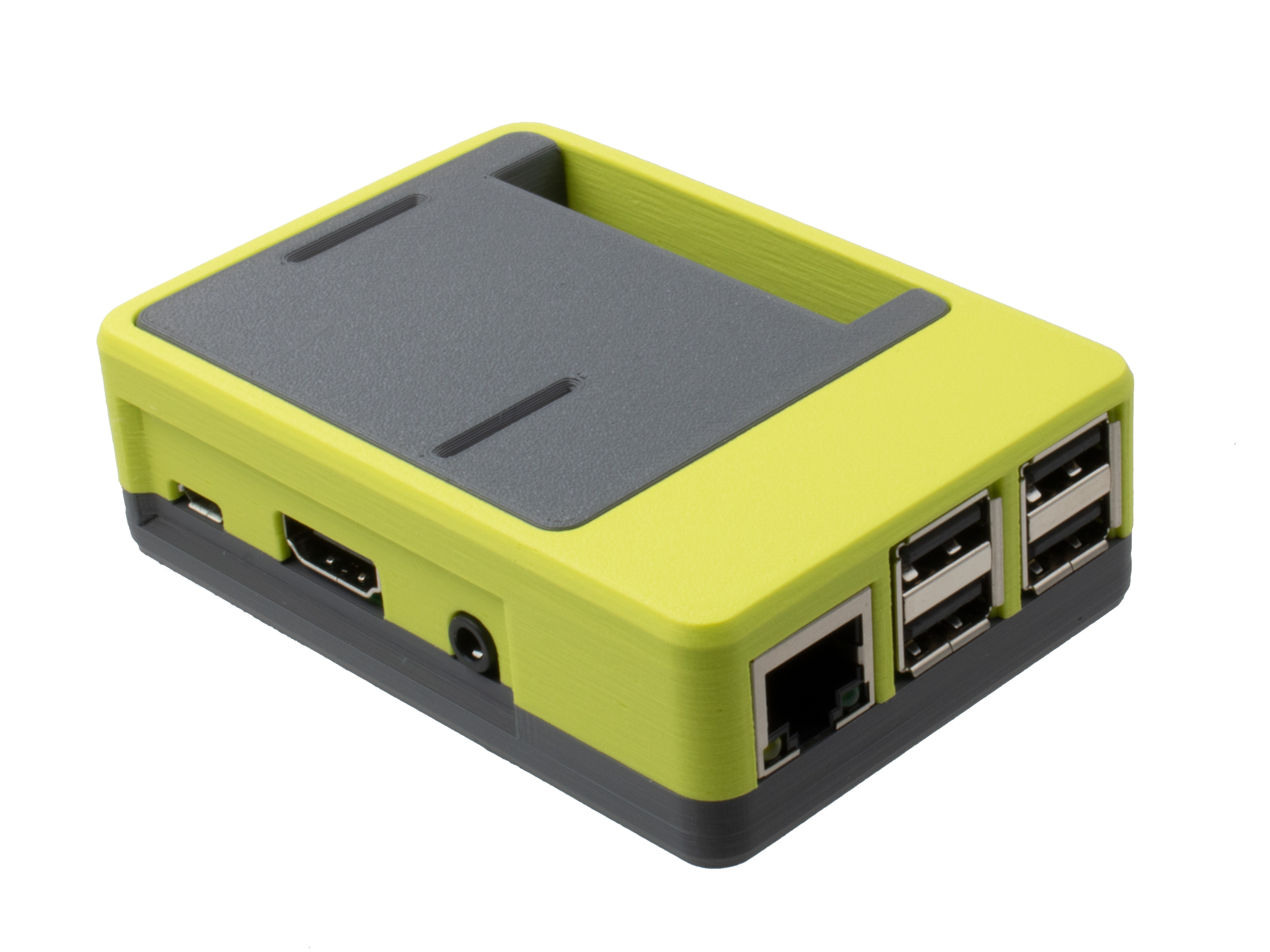

Hai độ sâu đỉnh: (01/06/2022) Phần đỉnh vỏ case hiện có hai độ sâu khác nhau. Có sự khác biệt 3mm về độ sâu giữa loại SÂU (DEEP) và THÔNG THƯỜNG (STANDARD). Loại SÂU được thêm vào để có thêm khoảng trống khi sử dụng Module OLED và Quạt, đồng thời tăng khoảng trống cho người dùng Tản nhiệt (Heat Sink). Khi chọn file để in, hãy chú ý khớp tên file có chứa “STD” hoặc “DEEP”. Ví dụ: Nếu bạn in phần đỉnh SÂU với Thanh ray gắn bên (Side Rails), hãy đảm bảo chọn thanh ray SÂU. Phần đáy phù hợp với cả hai kích cỡ đỉnh, chỉ có thanh ray gắn bên bị ảnh hưởng bởi các đỉnh khác nhau.

Không cần phần cứng: Thiết kế này không sử dụng bất kỳ phần cứng nào và tất cả các bộ phận đều là "Khớp nối nhanh" (Snap-Fit). Có các tab nhỏ có thể uốn cong một chút để cho phép một cạnh khớp vào một rãnh.

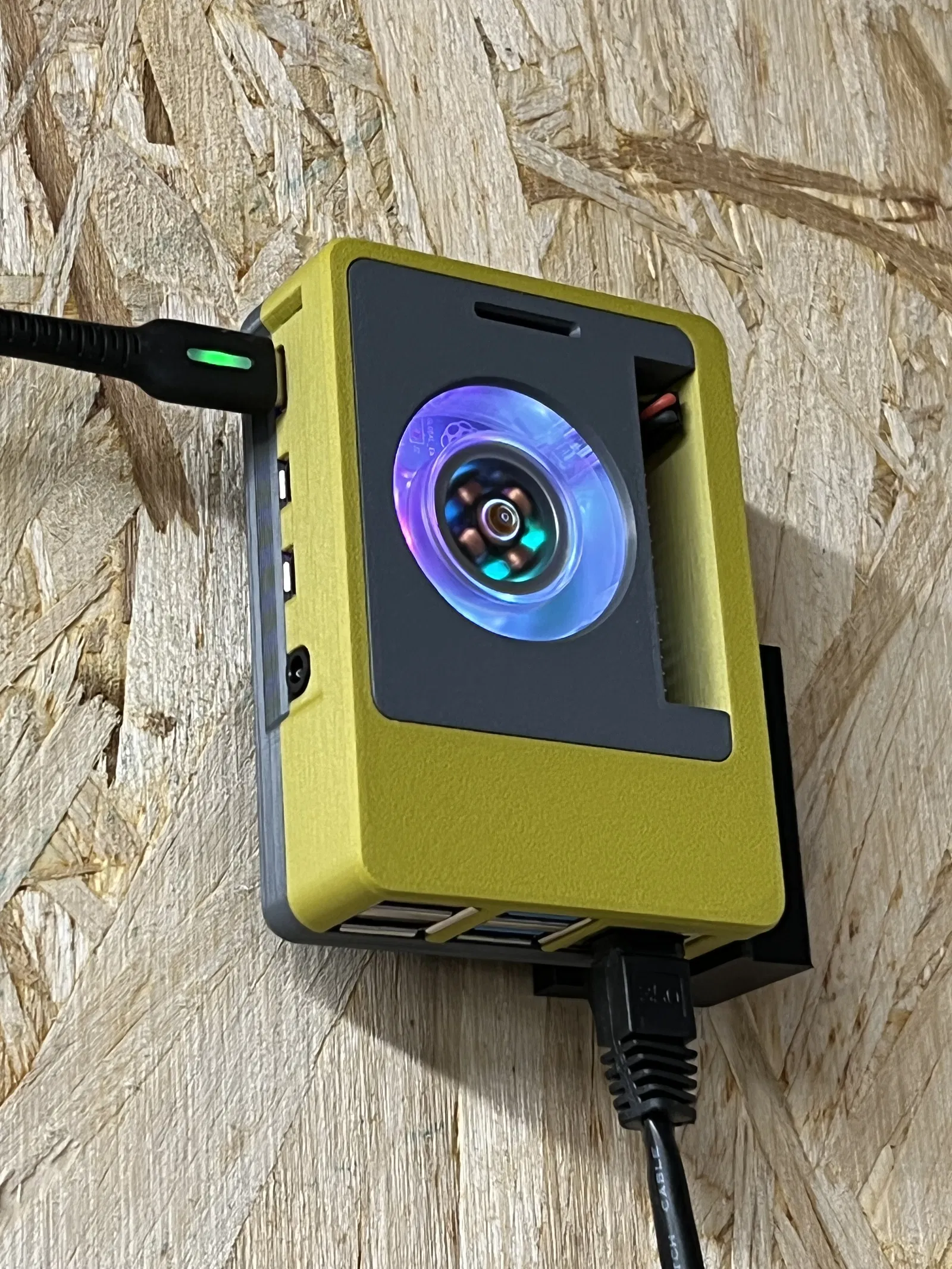

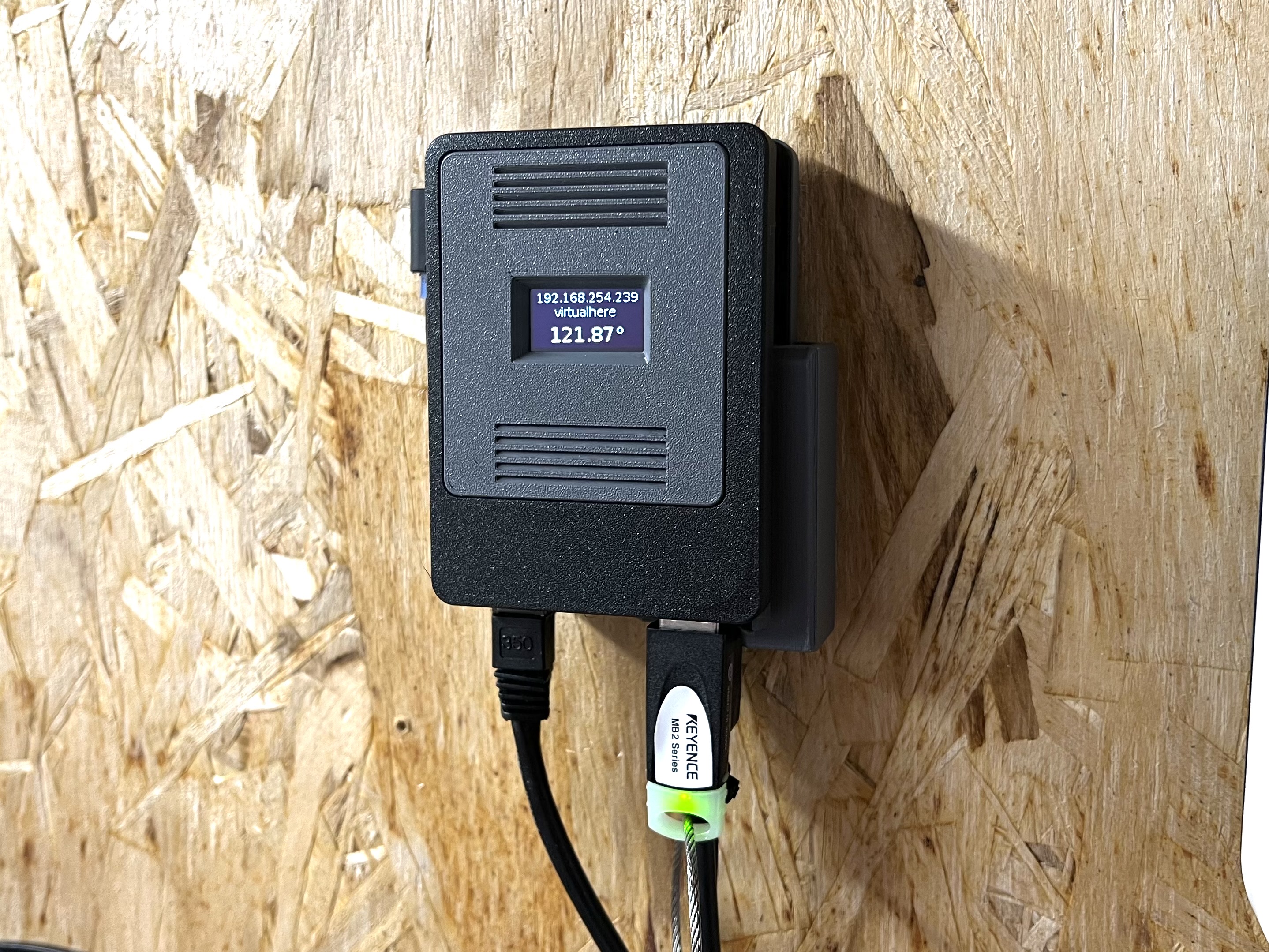

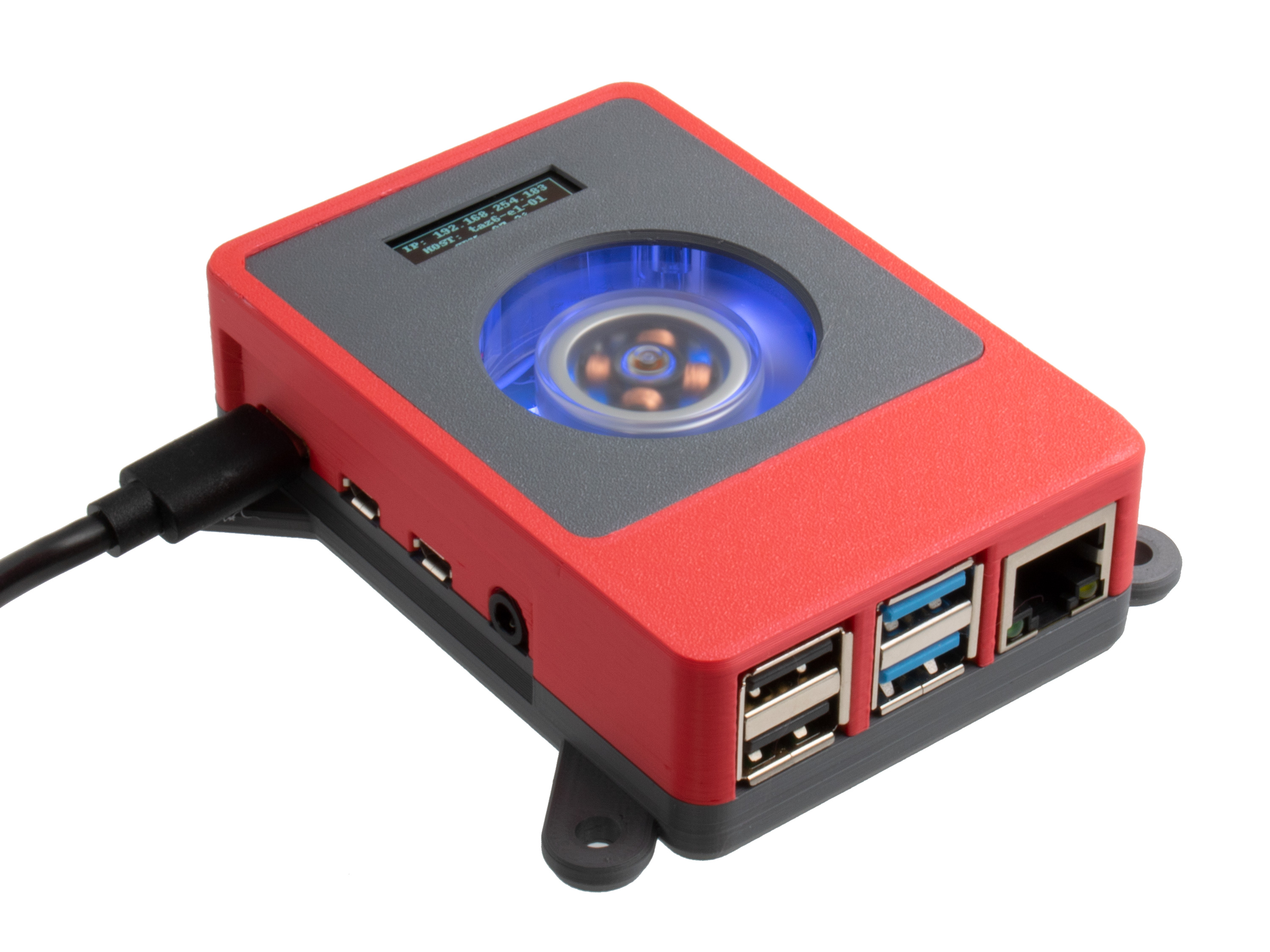

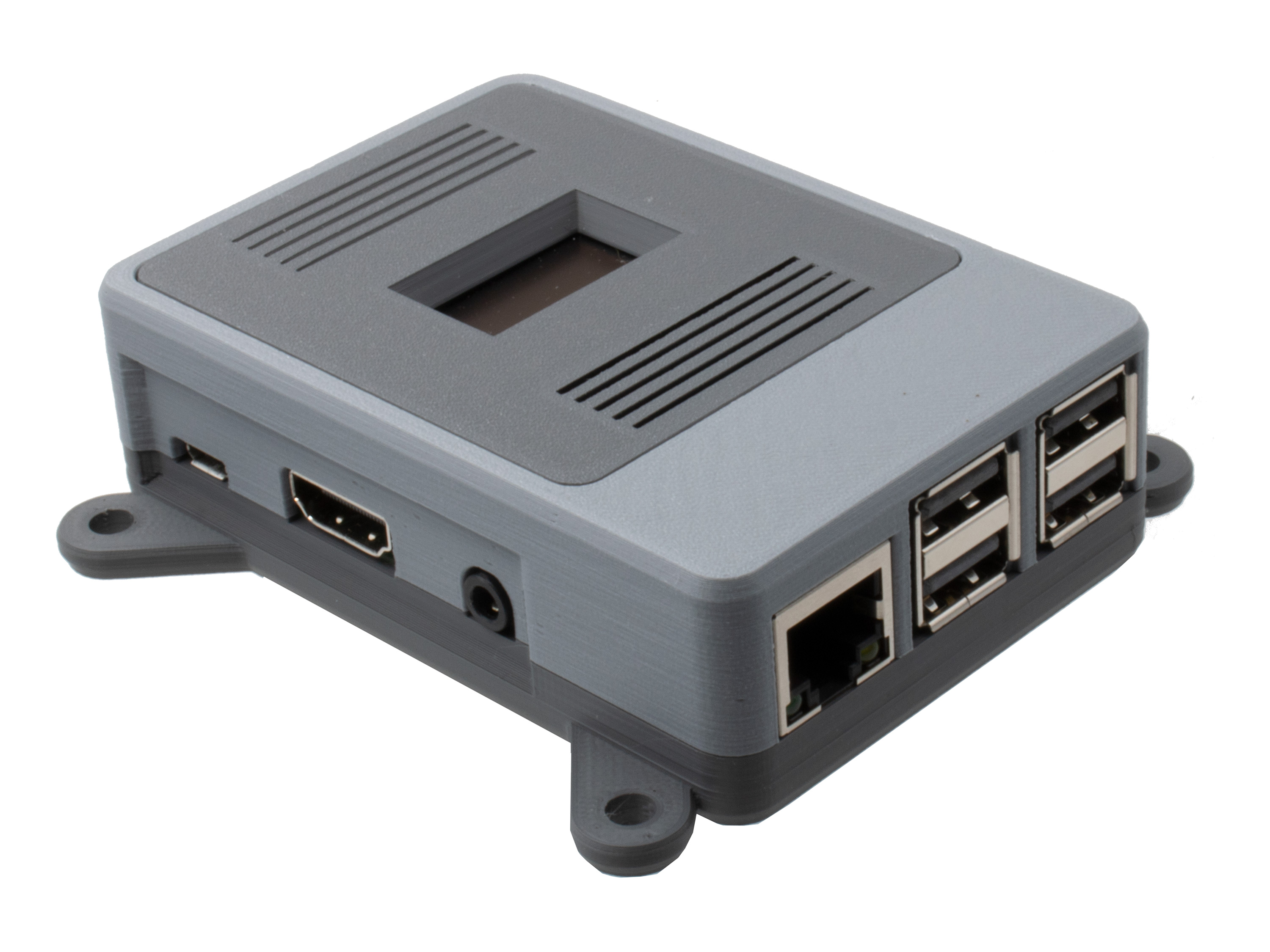

Gắn kết: Có 3 biến thể của vỏ case: Không có tùy chọn gắn kết, Gắn kết VESA 75 và Vỏ case có Thanh ray gắn bên. Vỏ case có Thanh ray gắn bên được thiết kế để người dùng có thể dễ dàng tạo tùy chọn gắn kết của riêng mình. Các file đi kèm bao gồm file “__ss_rail_1_02.STEP” có thể được sử dụng để thiết kế giá đỡ tùy chỉnh của bạn cho Thiết kế Thanh ray gắn bên.

Module: Các file đi kèm bao gồm file “module_1_01_blank.STEP” có thể được sử dụng để tạo các module tùy chỉnh của riêng bạn.

In / Hỗ trợ: Tôi đã tải lên GCODE (Tất cả các bộ) cho Prusa MK3S và MINI. Các file này không yêu cầu bất kỳ hỗ trợ nào. Trong Prusa Slicer, cài đặt .20mm Độ dày lớp với chế độ CHẤT LƯỢNG (QUALITY) sẽ cho ra một vỏ case rất đẹp.

Mẹo:

• Đây là thiết kế "Khớp nối nhanh" và sử dụng các tab nhỏ, DỄ GÃY để khóa với nhau; hãy thao tác nhẹ nhàng.
• Nếu bạn cần mở lại vỏ case sau khi đã lắp ráp, hãy tháo thẻ SD, đặt một tua vít đầu dẹt cỡ trung bình vào giữa phần đỉnh/đáy ở khe cắm SD và xoay nhẹ. Từ từ di chuyển xung quanh để mở lại.
• Nếu bạn cần tháo một module, có một khe giải phóng ở mặt sau của vỏ case (hình chữ nhật nhỏ). Đặt một tua vít đầu dẹt nhỏ vào và nhẹ nhàng bẩy lên. Điều này sẽ nâng module lên đủ cao để bạn có thể tiếp cận khe lõm, nơi bạn có thể dùng móng tay hoặc tua vít để tháo module.
• Tôi đã nói là HÃY NHẸ NHÀNG chưa? Thật đấy, tôi đã làm hỏng rất nhiều cái vì kéo quá mạnh hoặc thiếu kiên nhẫn. Chỉ vài giây kiên nhẫn sẽ giúp bạn tiết kiệm 4 giờ chờ đợi một bộ phận in khác.

Cấu trúc file: Tôi đã tách các phiên bản khác nhau vào các bộ STL. Tên file tham chiếu đến model và kiểu gắn kết. Các module có sẵn cả trong bộ và riêng lẻ.

Quy ước đặt tên: Có rất nhiều bộ phận! Tôi đã cố gắng hết sức để xác định các tính năng của từng bộ phận trong tên file. Dưới đây là một bảng phân tích:

• STD: Chiều cao / Độ sâu Tiêu chuẩn
• DEEP: Cao hơn / Sâu hơn Tiêu chuẩn 3mm
• 3BP: Tương thích với Raspberry Pi 2B/3B/3B+
• RP4 / 4: Tương thích với Raspberry Pi 4
• SS / SIDE / RAIL: Gắn kết Thanh ray gắn bên
• VESA: Gắn kết Vesa 75x75
• NO MOUNT: Vỏ case không cung cấp tùy chọn gắn kết
• TOP: Phần đỉnh của vỏ case
• BOTTOM: Phần đáy của vỏ case
• SET: Chứa các bộ phận cho vỏ case hoàn chỉnh.
• MK3S: Dành cho Máy in Prusa MK3S
• MINI: Dành cho Prusa MINI

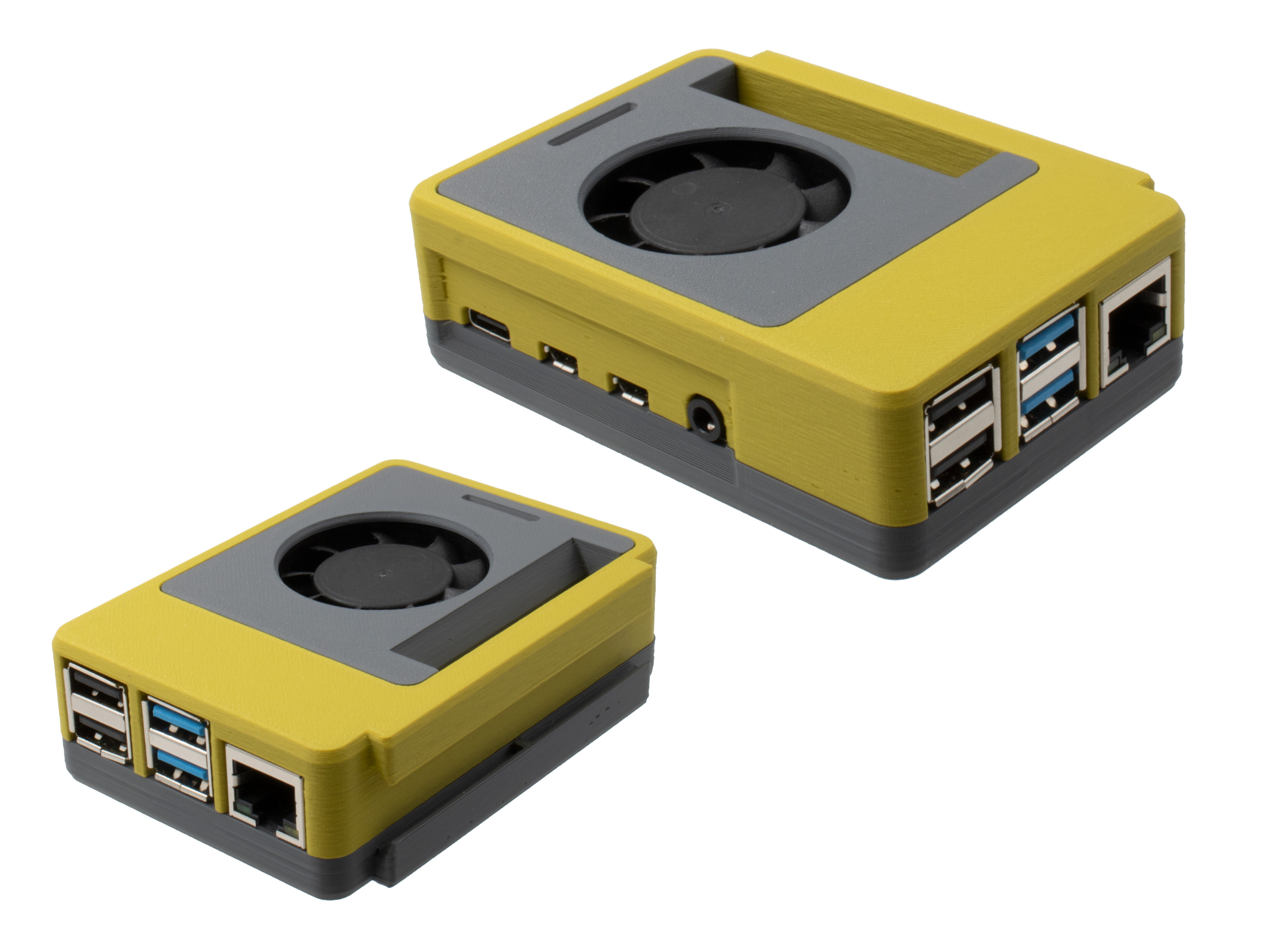

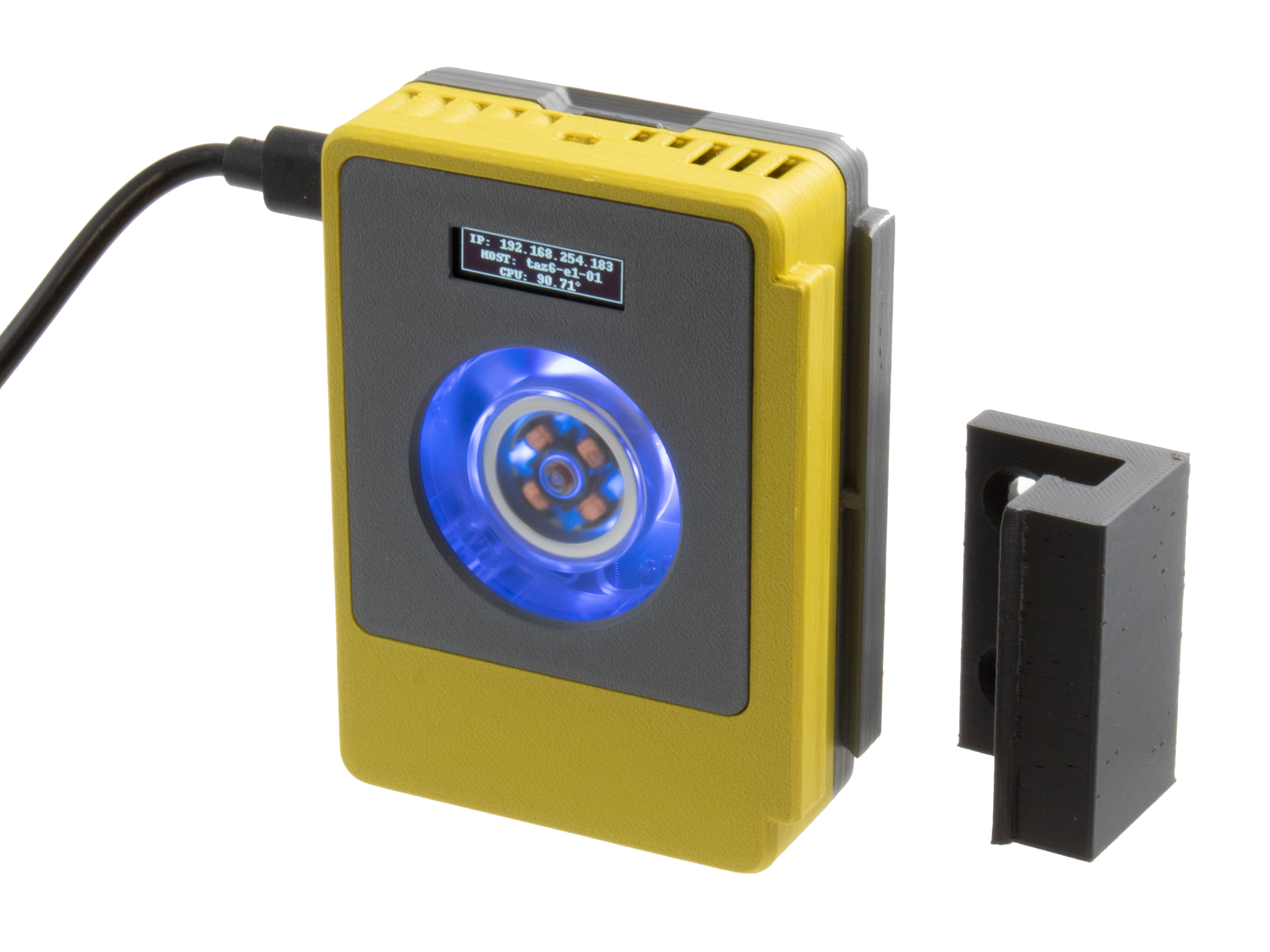

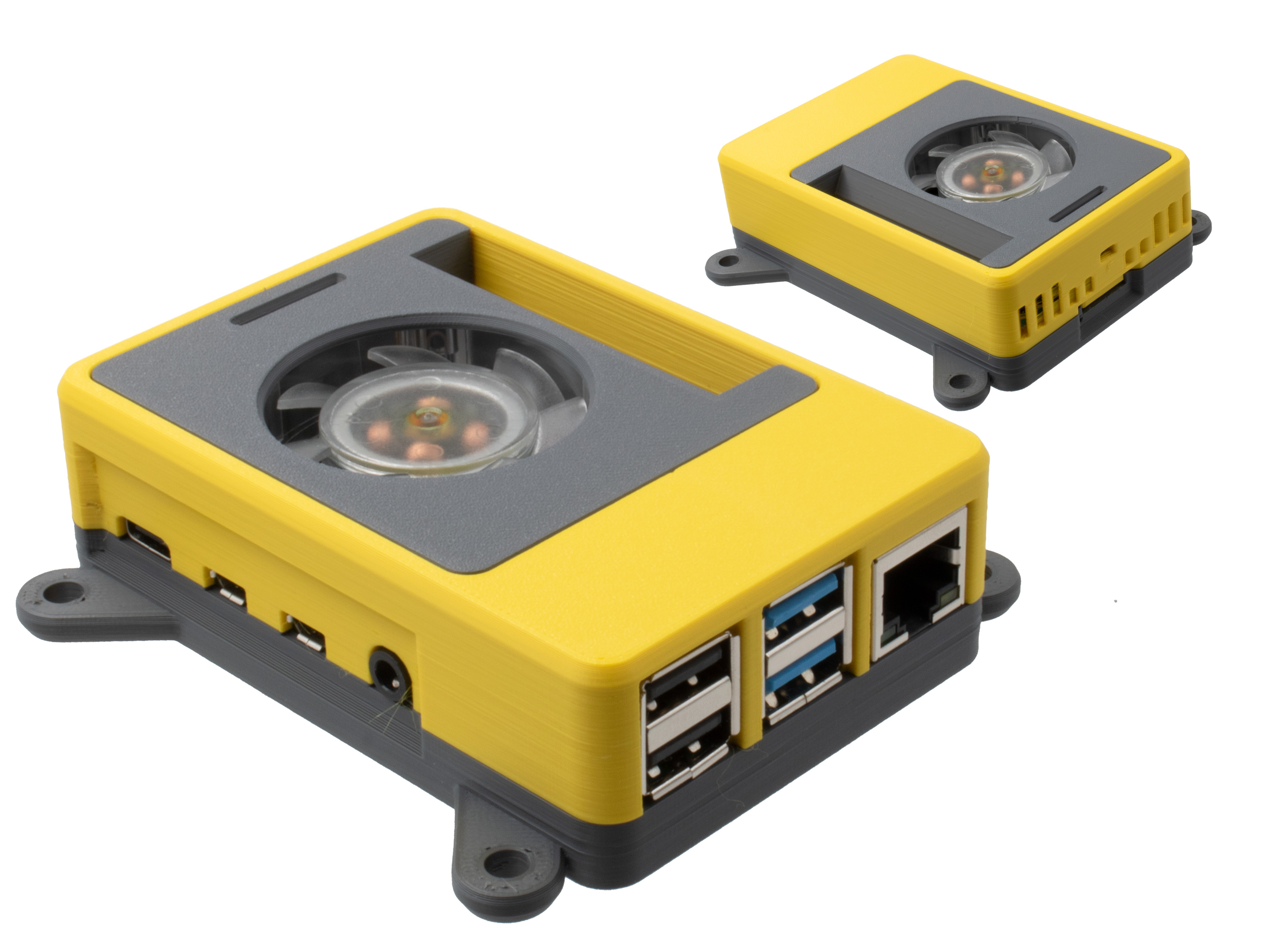

Module Quạt: Module quạt sử dụng quạt kích thước 40x40x10mm. Tôi đã thử nghiệm rất nhiều quạt từ các nhà sản xuất khác nhau và tất cả đều khớp hoàn hảo vào module. Mẹo là nhẹ nhàng lắp quạt thẳng vào (không bị lệch). Lấy nó ra hơi khó hơn một chút, thực tế, tôi thường làm gãy các tab khi cố gắng lấy quạt ra. Đây là giới hạn của việc tạo ra một module Khớp nối nhanh bằng máy in 3D sử dụng các lớp. Nên sử dụng đỉnh SÂU cho module quạt và OLED.

OLED: Tôi có một tài liệu về cách tôi đã kết nối OLED và phần mềm nào đã được cài đặt. File này là một bản phác thảo rất sơ bộ; nếu ai đó cần, nó có sẵn tại đây. Nó vẫn đang trong quá trình hoàn thiện và tôi sẽ tiếp tục cập nhật. Nên sử dụng đỉnh SÂU cho module quạt và OLED.

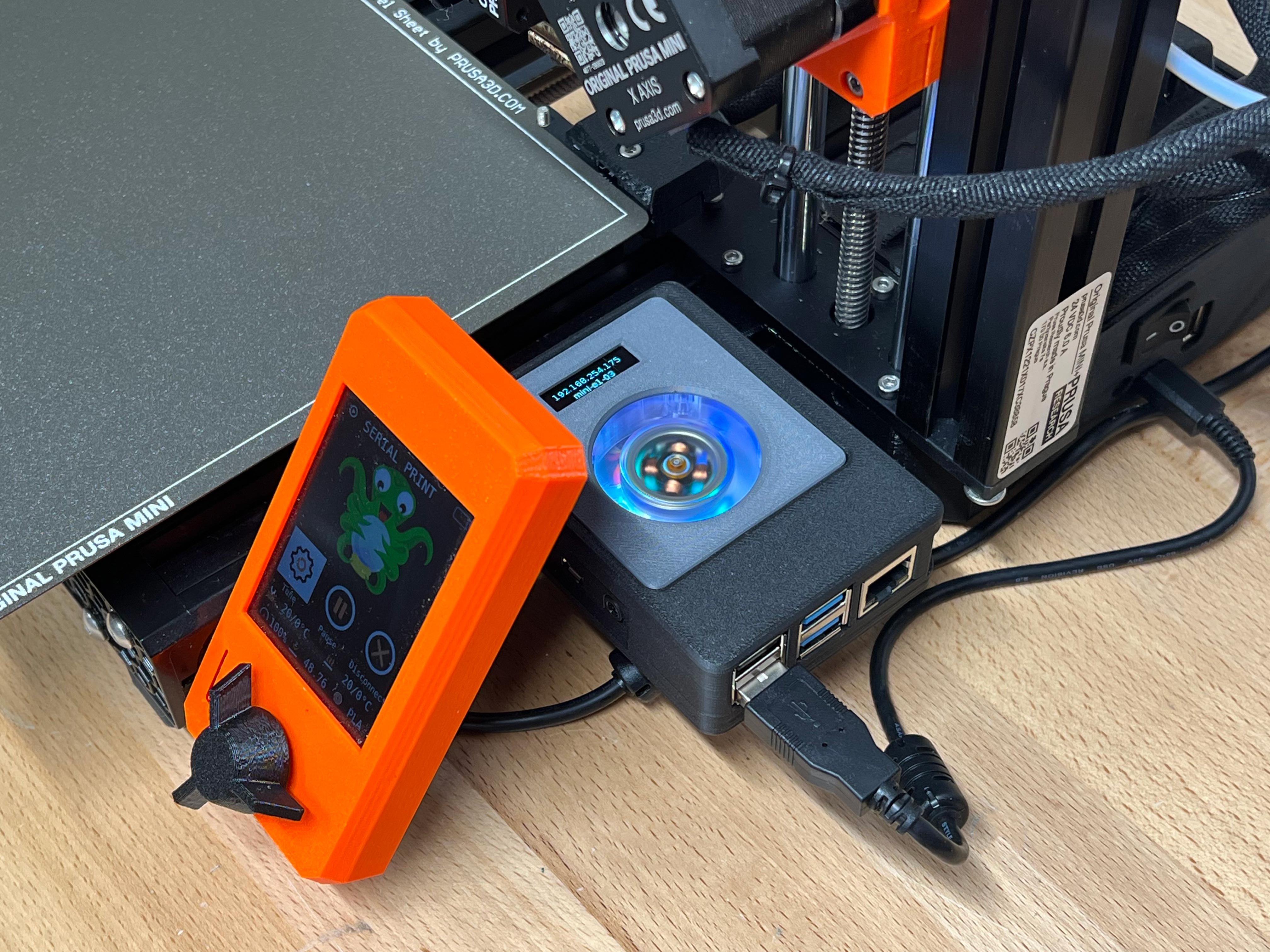

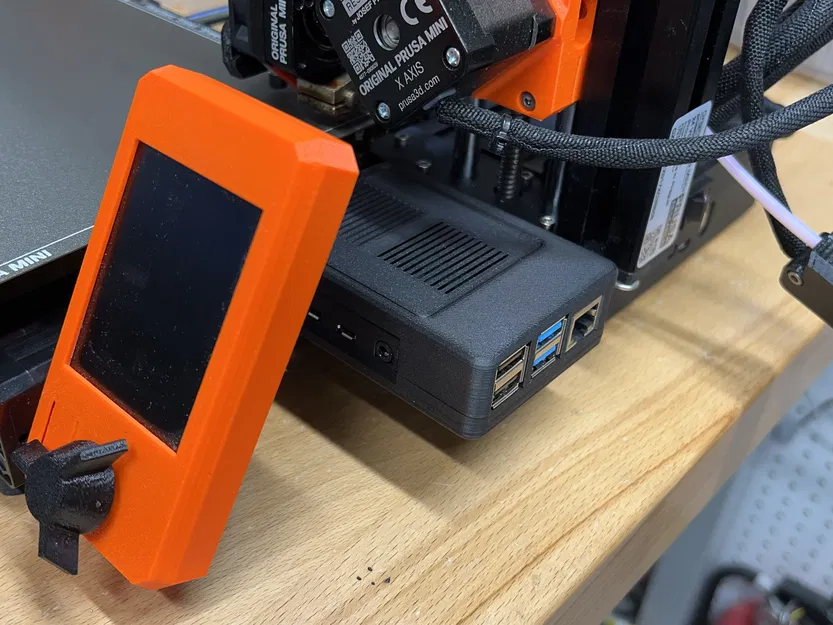

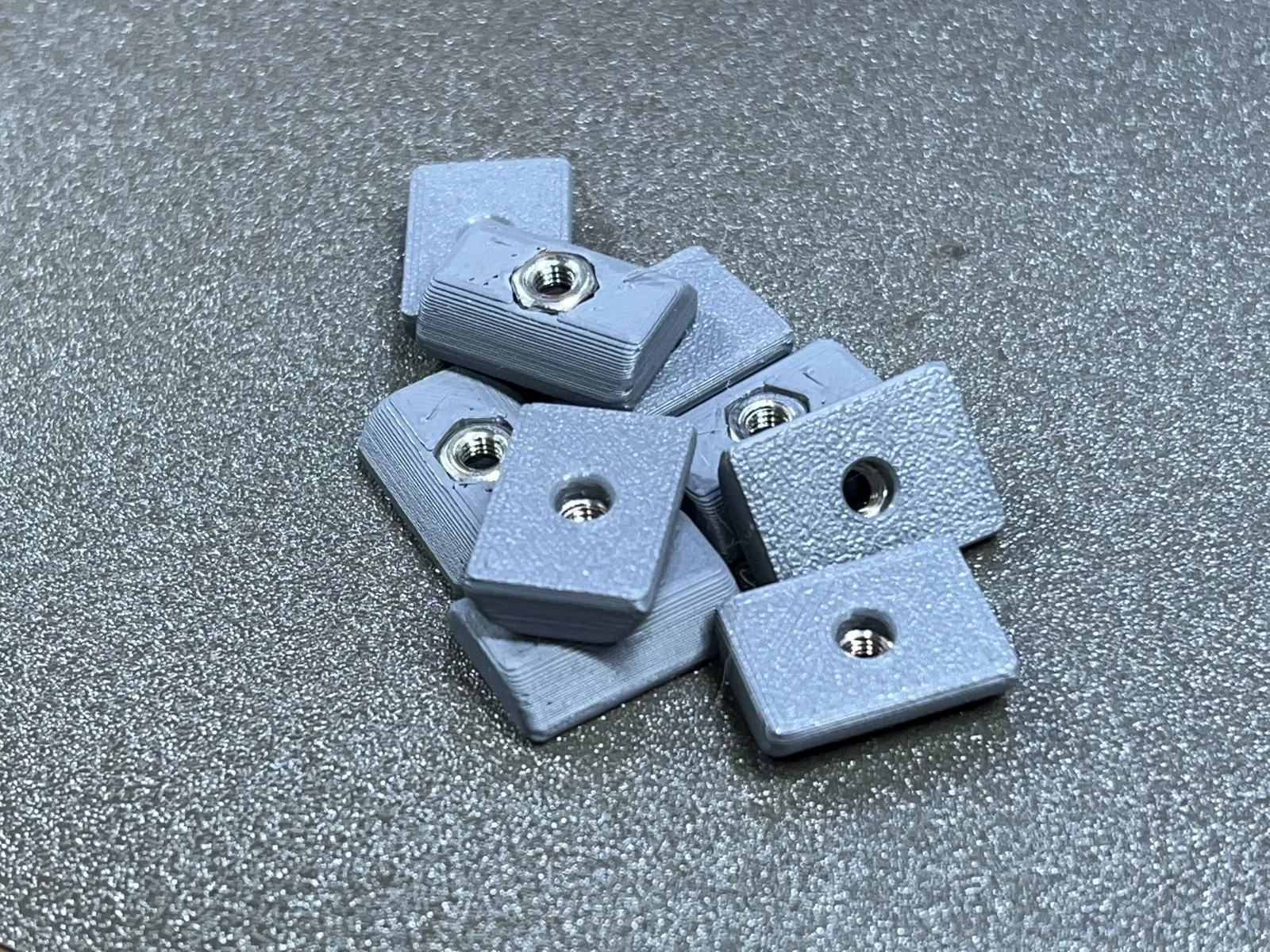

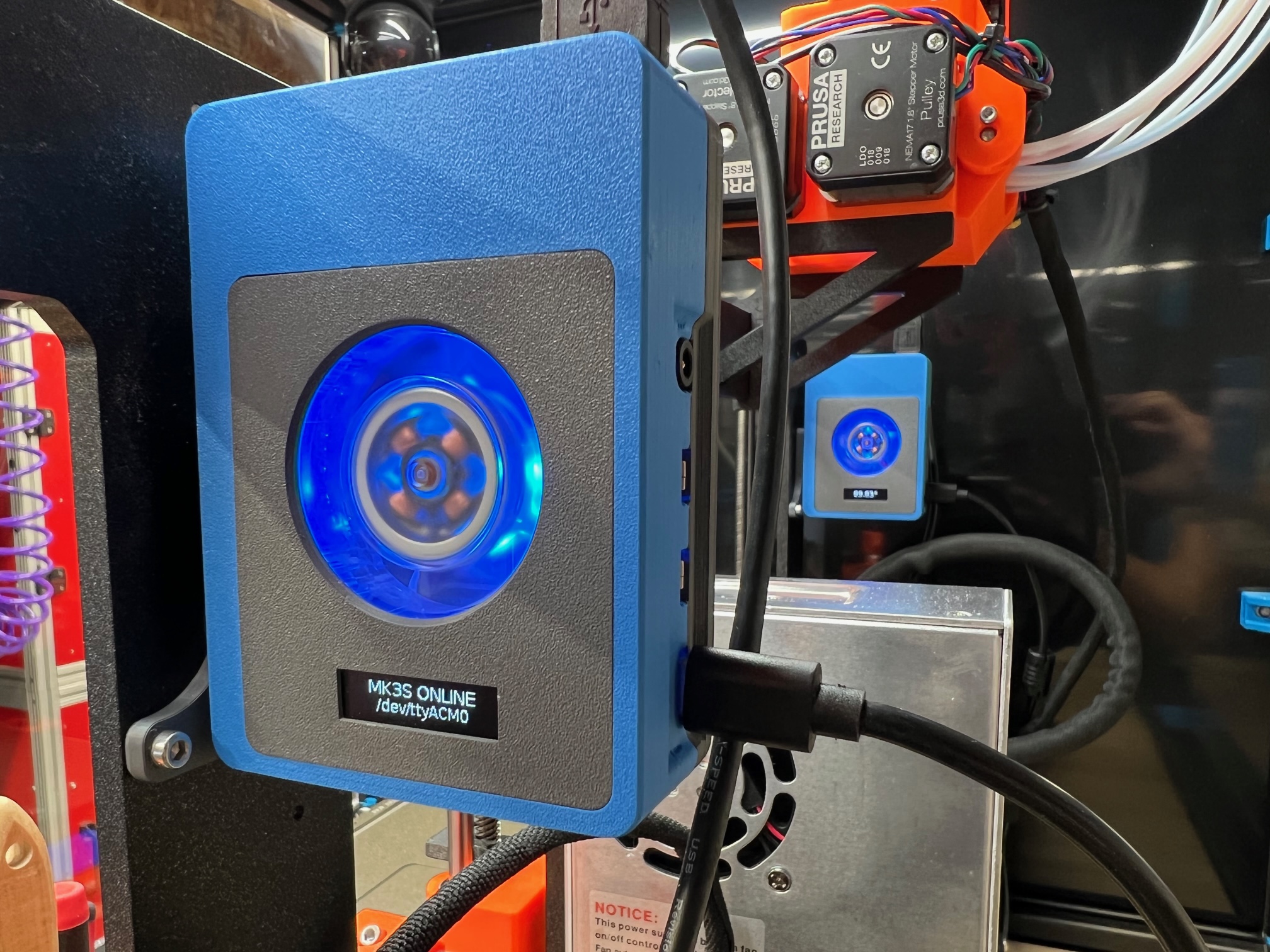

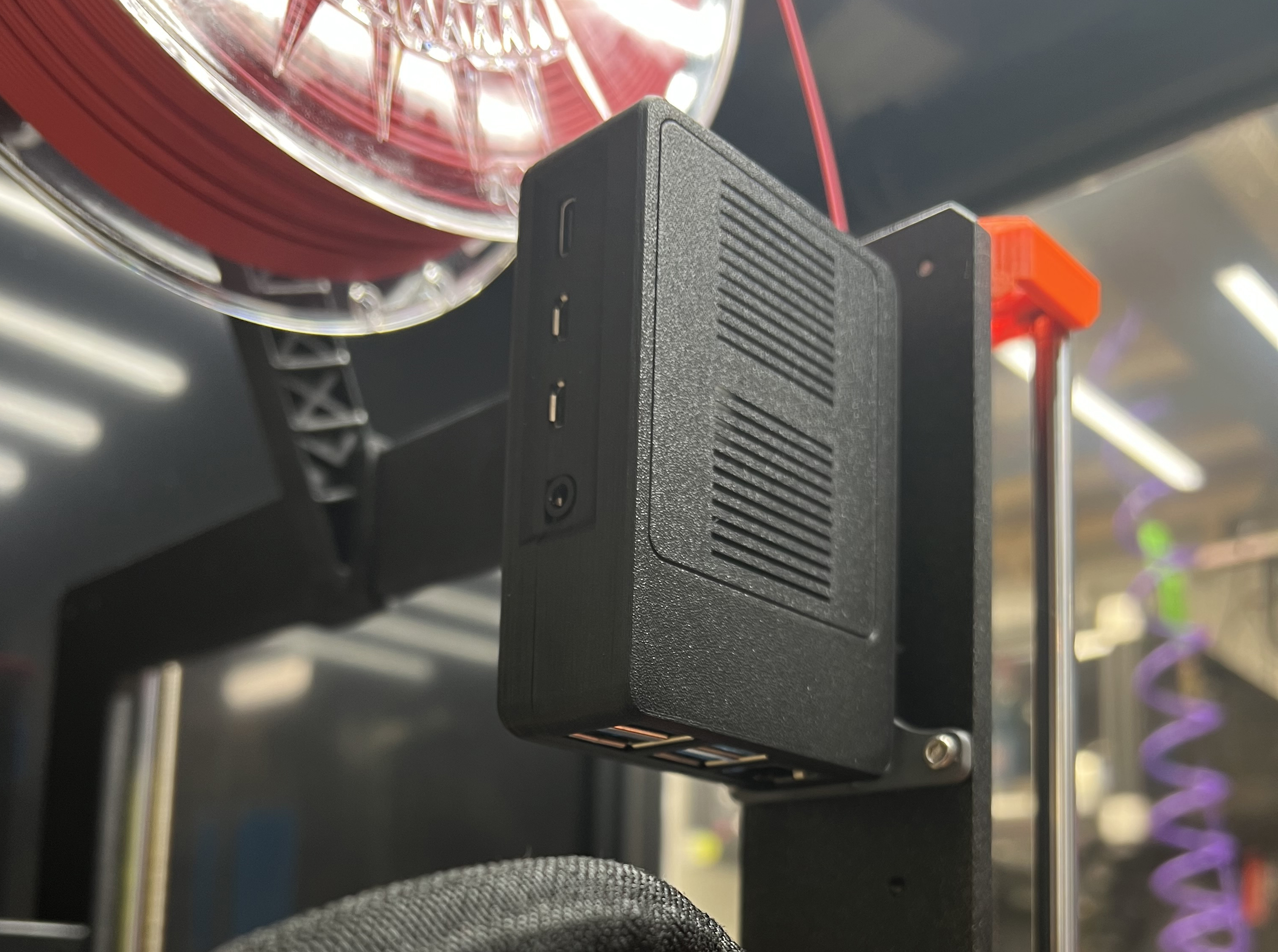

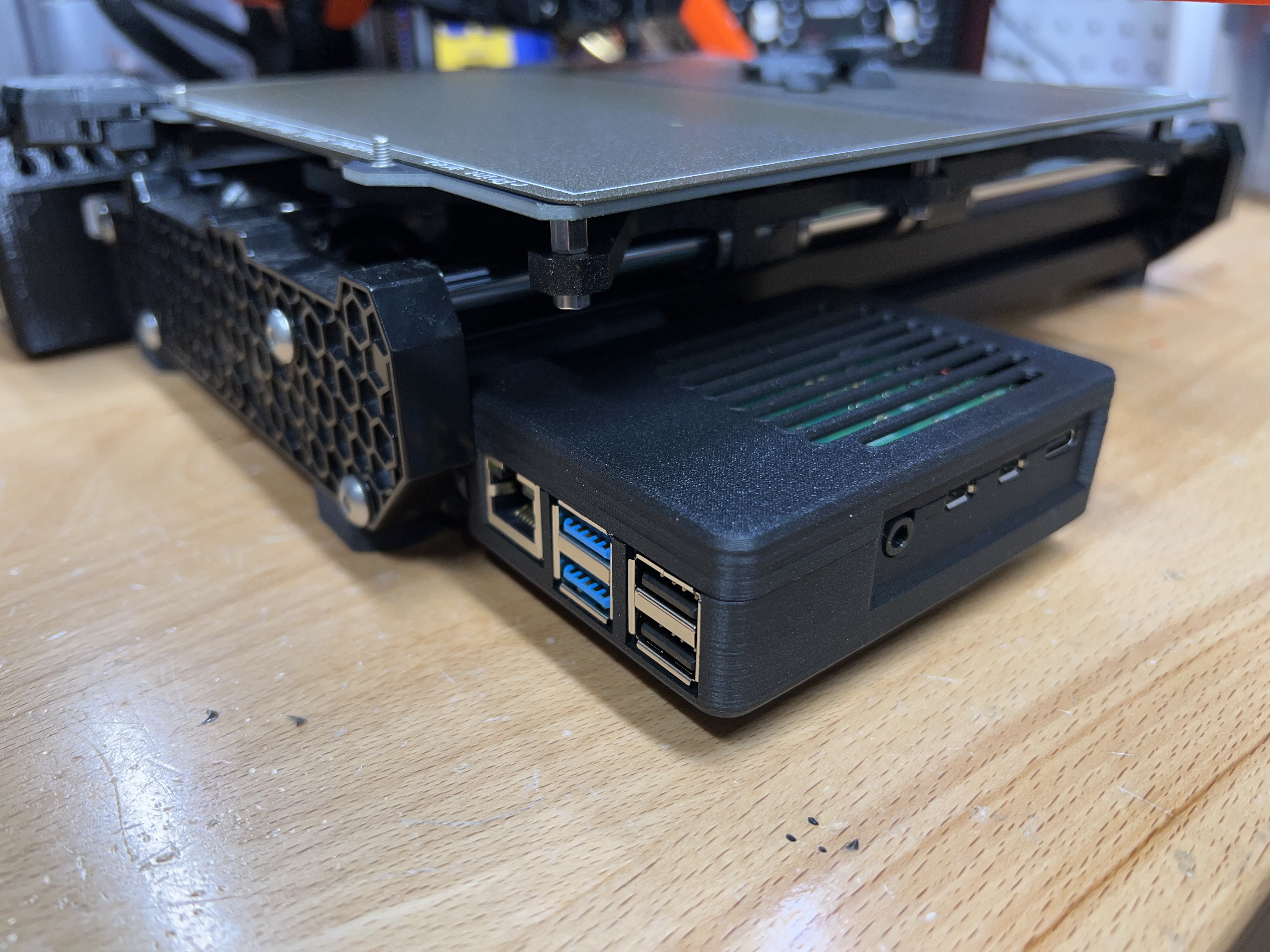

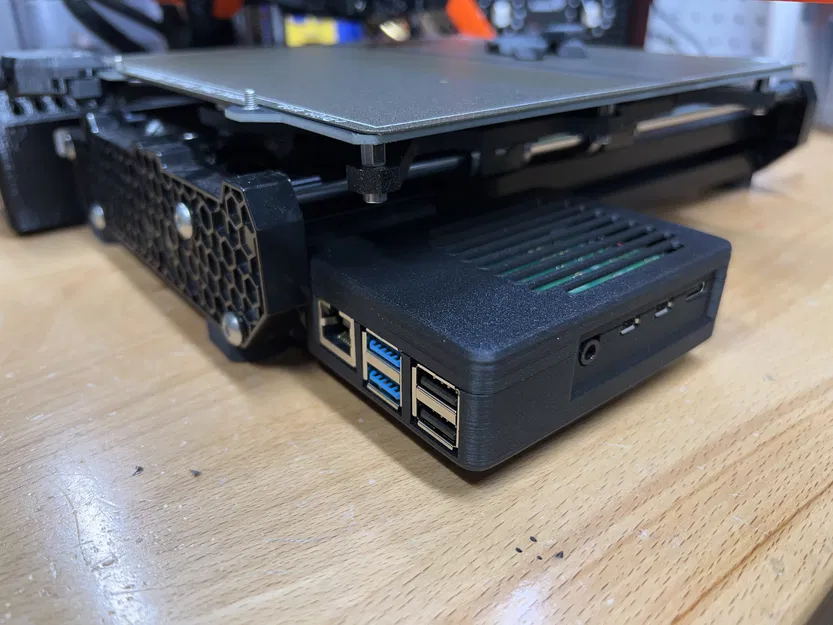

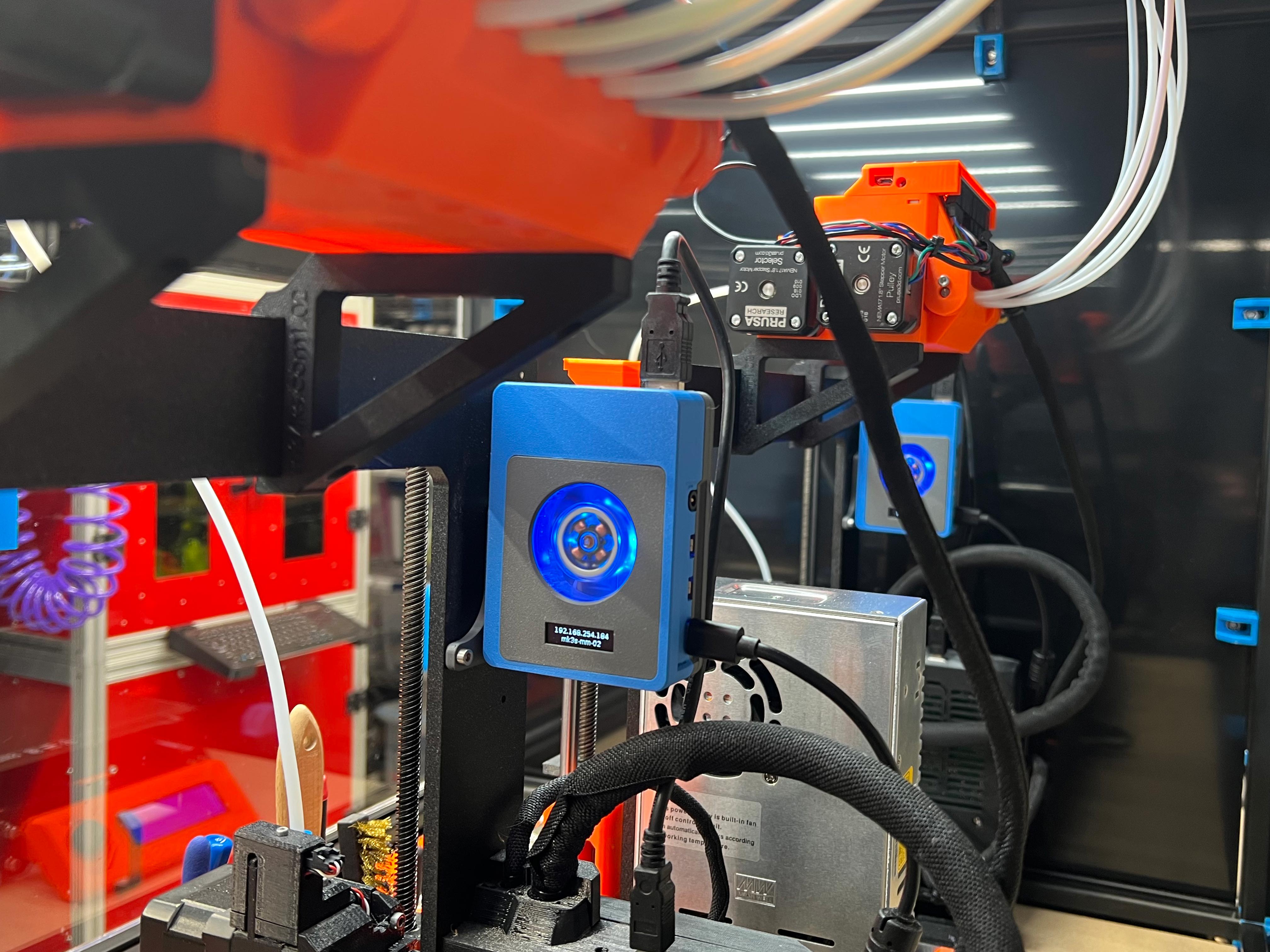

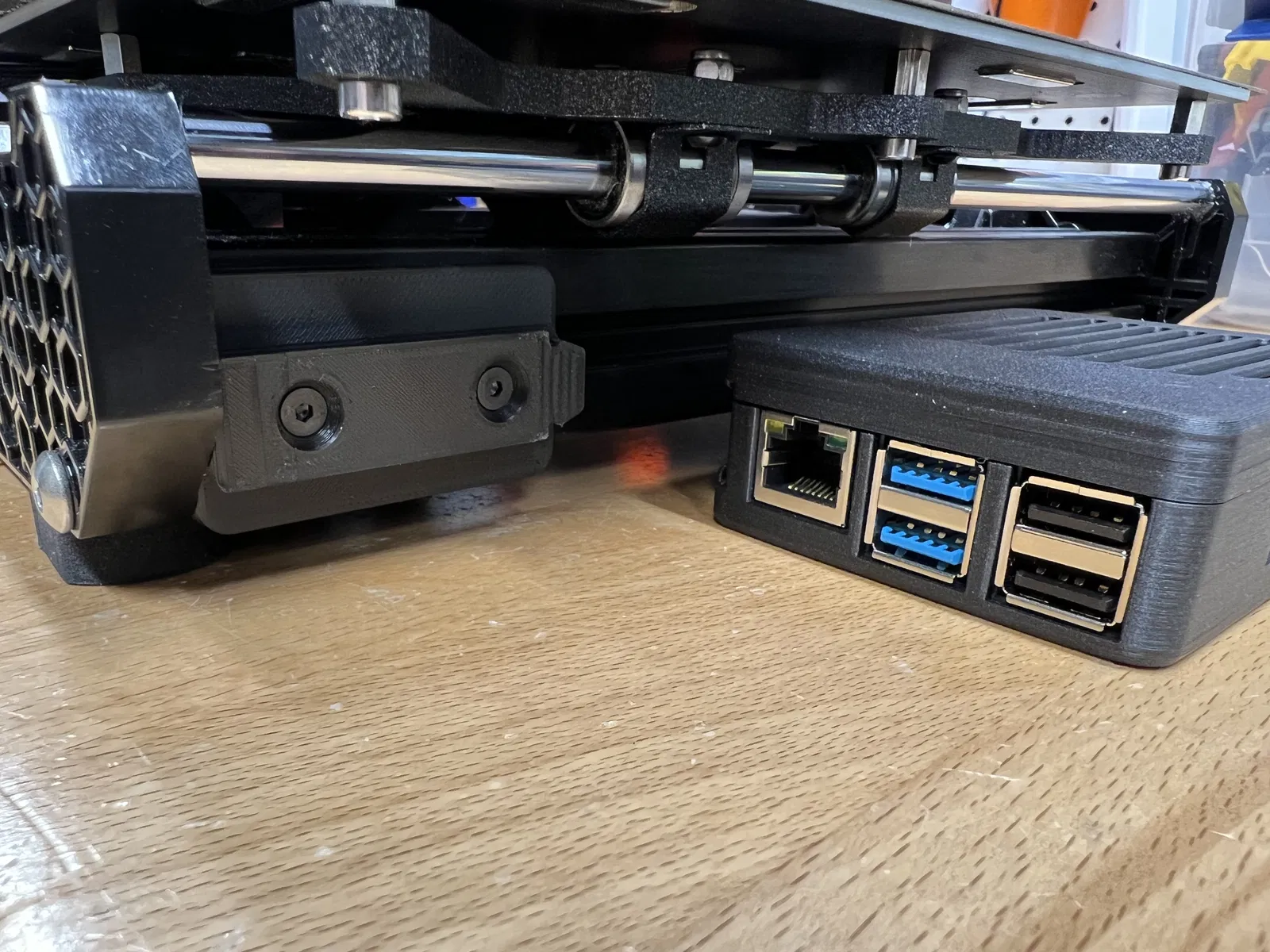

Thanh ray: Tôi đã tải lên các thanh ray cho nhiều tùy chọn gắn kết bao gồm thanh ray cho Prusa MK3S, thanh ray Mini và thanh ray Gắn tường Trái/Phải. Thanh ray Prusa MK3S sử dụng hai lỗ vít M3 mở ngay phía trên hộp điều khiển. Ngoài ra còn có hai thanh ray cho Prusa Mini. Một thanh ray được thiết kế để gắn Raspi của bạn lên thanh 3030 phía sau bộ điều khiển, và một thanh ray được thiết kế để gắn Raspi của bạn lên thanh 3030 ở góc sau bên trái. Cả hai thanh ray này đều có thể được sử dụng để gắn Raspi của bạn ở nhiều vị trí khác! Tôi cũng đã bao gồm Tán đai ốc Lăn M3 trong thiết kế. Giá đỡ phía sau bộ điều khiển Mini yêu cầu 2 vít đầu phẳng M3x12mm và 2 đai ốc M3. Giá đỡ phía sau bên trái Mini yêu cầu 2 vít đầu phẳng M3x18mm và 2 đai ốc M3.

Cập nhật Thanh ray: (01/06/2022) Hiện có hai độ rộng thanh ray: TIÊU CHUẨN và SÂU. Một kích thước đỉnh mới đã được thêm vào, và thanh ray SÂU là cần thiết khi sử dụng đỉnh mới này. Ngoài ra, tất cả các thanh ray hiện đều khóa vào vị trí. Khi lắp Pi vào thanh ray, nếu bạn dùng lực mạnh hơn một chút ở cuối, nó sẽ bật vào vị trí khóa.

Tuyên bố miễn trừ trách nhiệm: Thiết kế này yêu cầu thiết lập máy in hoàn hảo. Lượng vật liệu trên các tab rất nhỏ, chỉ cần một chút vấn đề về độ bám dính lớp là tab sẽ bị gãy. Tôi đã in và thử nghiệm hàng trăm cái trên Máy in Prusa MK3S/Mini của mình và thiết kế rất chắc chắn. Nếu bạn gặp sự cố với các tab bị gãy, vui lòng xem lại cài đặt in của bạn.
