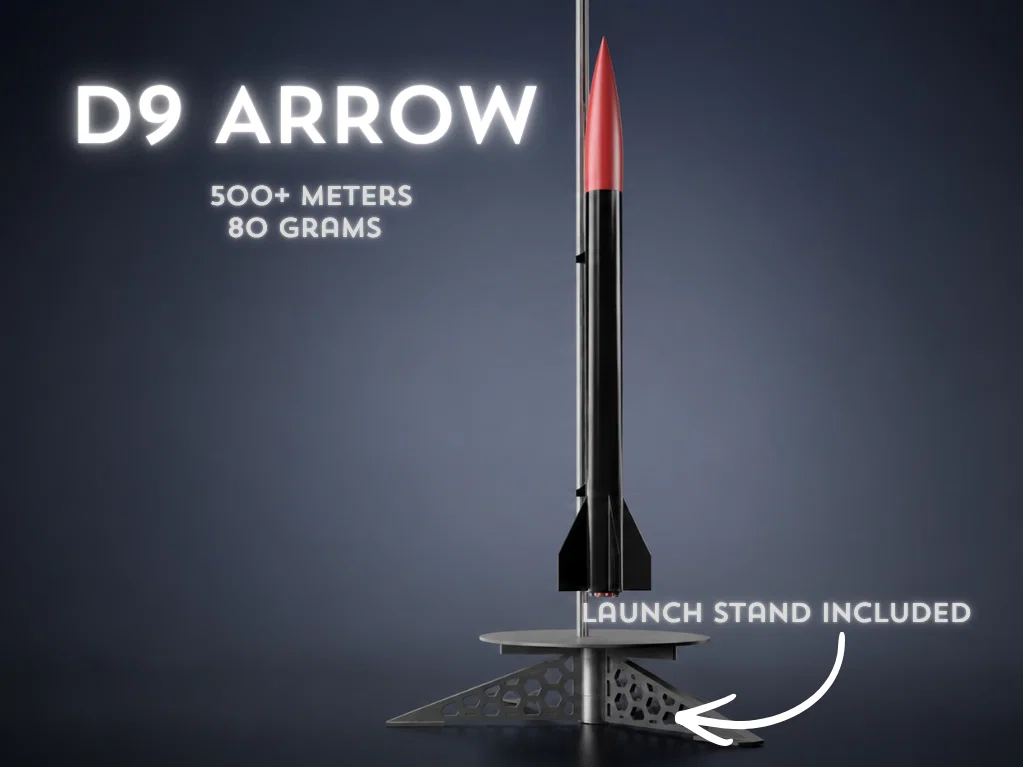

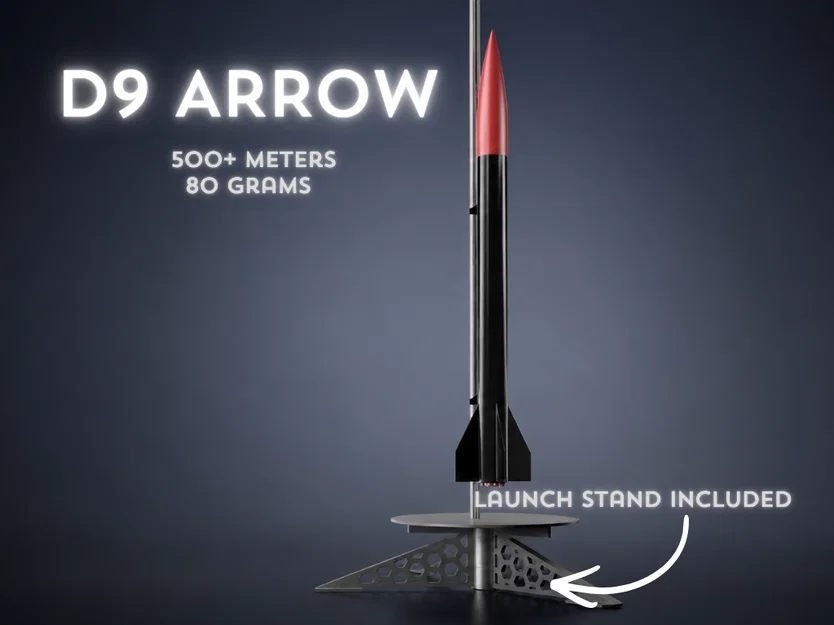

D9 Arrow – Mô hình tên lửa kèm bệ phóng

Mô tả

D9 Arrow là mẫu tên lửa mô hình in 3D thon gọn, được thiết kế chuyên dụng cho các loại động cơ tên lửa hạng D, chú trọng vào độ ổn định khi bay, khí động học mượt mà và dễ dàng lắp ráp.

Tên lửa được thiết kế và mô phỏng trên phần mềm OpenRocket, với thông số hiện tại cho thấy độ ổn định khoảng 1.95 calibers và độ cao cực đại (apogee) dự kiến đạt khoảng 507 mét khi sử dụng động cơ D9-7.

File đính kèm cũng bao gồm một đế phóng tên lửa đơn giản, thiết kế dành cho thanh dẫn hướng có đường kính 7 mm.

Thông số kỹ thuật

• Chiều dài tên lửa: 42.5 cm

• Đường kính tối đa: 2.4 cm

• Trọng lượng khi không có động cơ: 81.3 g

• Trọng lượng khi có động cơ: 111.7 g

• Đường kính thanh dẫn hướng: 7 mm

• Hạng động cơ khuyến nghị: Động cơ tên lửa hạng D

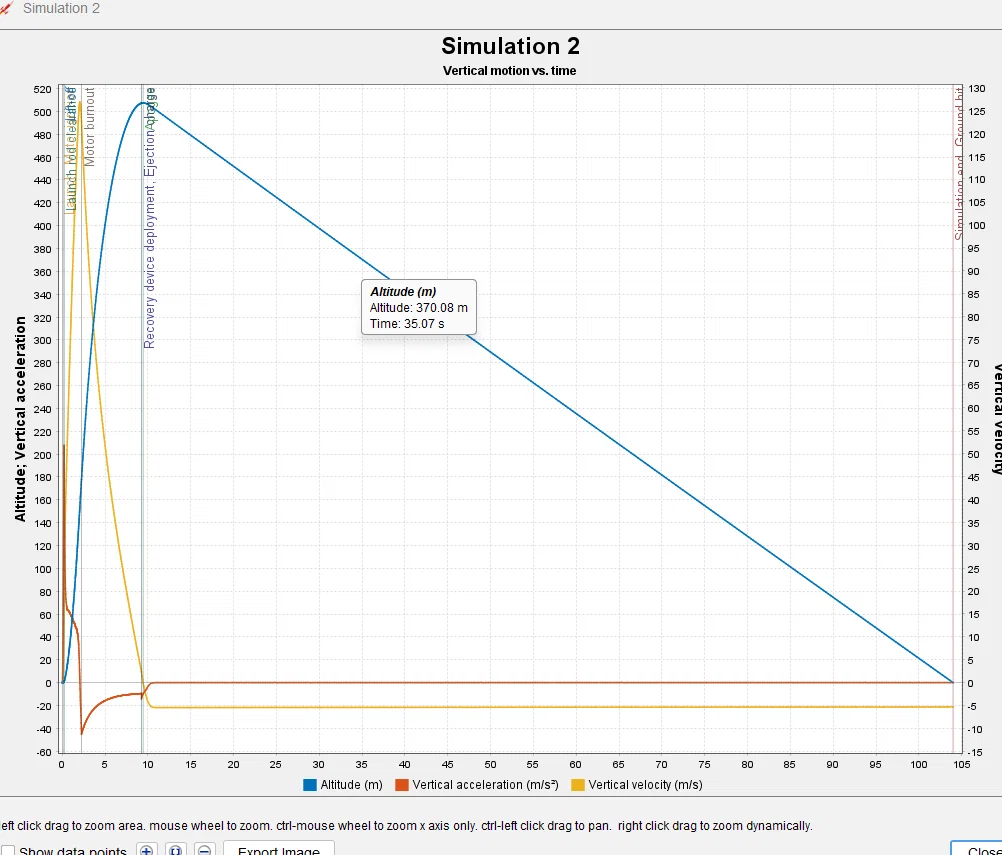

Mô phỏng OpenRocket

• Động cơ: D9-7

• Độ ổn định: 1.95 cal

• Độ cao cực đại (apogee): 507 m

• Vận tốc tối đa: 127 m/s

• Gia tốc tối đa: 208 m/s²

Tính năng

• Nắp giữ động cơ dạng vặn vít

• Phần cánh đuôi giúp bay ổn định

• Khoang chứa bên trong cho hệ thống dù phục hồi

• Thiết kế cho động cơ tên lửa hạng D

• Bao gồm đế phóng

• Thiết kế cho thanh dẫn hướng 7 mm

• Đã qua mô phỏng trên OpenRocket

Hướng dẫn in

4 perimeters (lớp vỏ) Chất liệu: PETG Thêm hỗ trợ (supports) ở những vị trí cần thiết

Lưu ý an toàn quan trọng

Đây là thiết kế tên lửa mô hình mang tính chất thử nghiệm. Trước khi phóng, bạn luôn phải kiểm tra chất lượng bản in, trọng lượng cuối cùng, trọng tâm CG/CP, độ khít của động cơ, hệ thống phục hồi và tuân thủ các quy định tại địa phương.

Chỉ sử dụng các loại động cơ tên lửa đạt chuẩn và thực hiện phóng ở khu vực thoáng đãng, an toàn với điều kiện thời tiết phù hợp.

Góp ý

Mọi ý kiến phản hồi, kết quả thử nghiệm và ý tưởng cải tiến đều rất được hoan nghênh. Mình sẽ tiếp tục cập nhật thiết kế với cơ chế giữ động cơ tốt hơn, các tùy chọn cánh đuôi thay thế và các biến thể hệ thống phục hồi.
