mouCarXX | Xe mousetrap chạy xa - STEM, MINT

mouCarXX

Kỷ lục quãng đường hiện tại bởi: <<< tên bạn ở đây? >>>

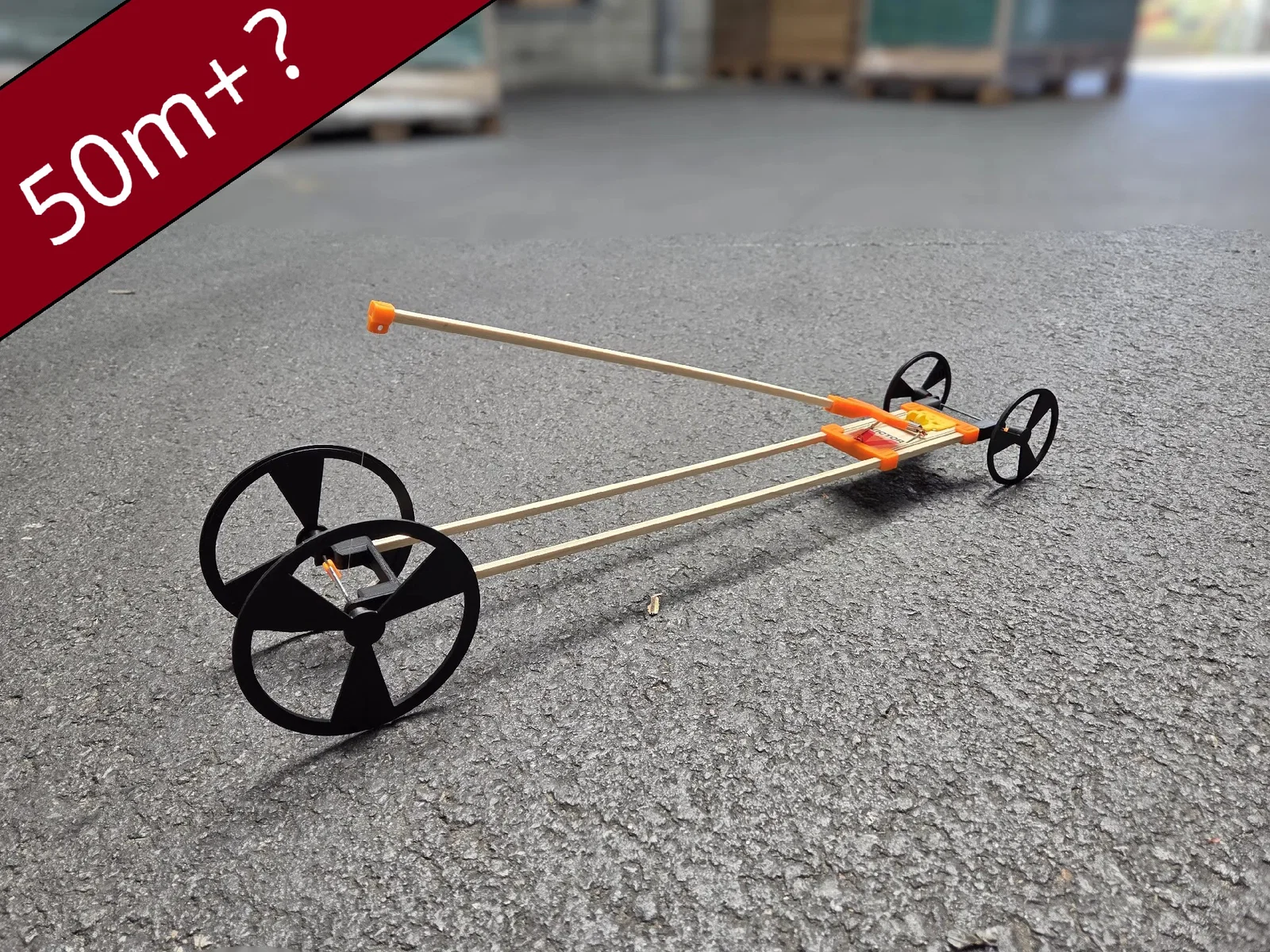

Bạn có vượt được 50 mét không?

Bọn mình đã kiểm chứng chiếc xe này chạy được 50+ mét, nhưng vẫn chưa tìm ra giới hạn của nó! Bạn có vượt được 50+ mét không? Hãy test bản lắp của bạn trên bề mặt trơn, rồi để lại bình luận kèm hình và kết quả quãng đường chính xác.

Nếu bạn phá kỷ lục, bọn mình sẽ cập nhật tên mẫu trên tiêu đề thành "MouCar XX" (trong đó XX là kỷ lục quãng đường mới của bạn) và hiển thị username của bạn trên trang này.

Tính năng nổi bật:

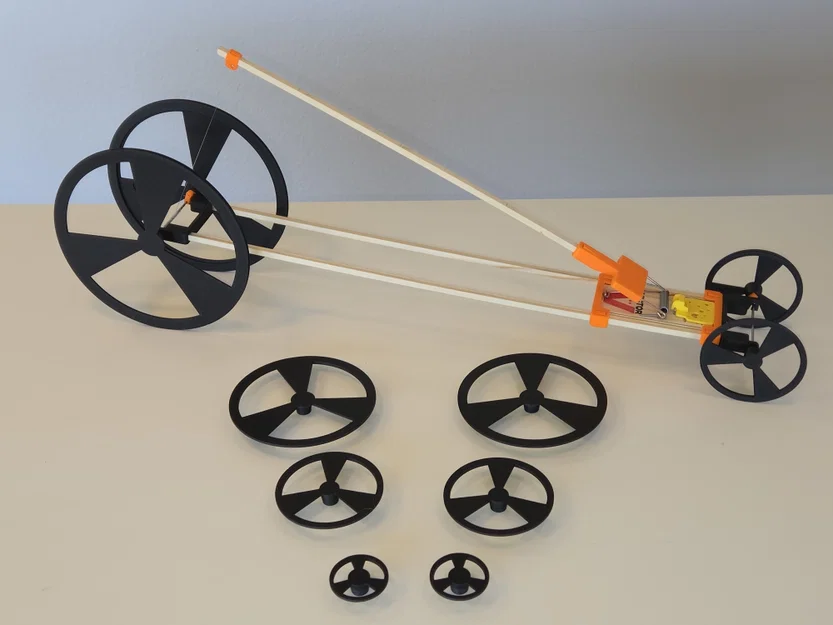

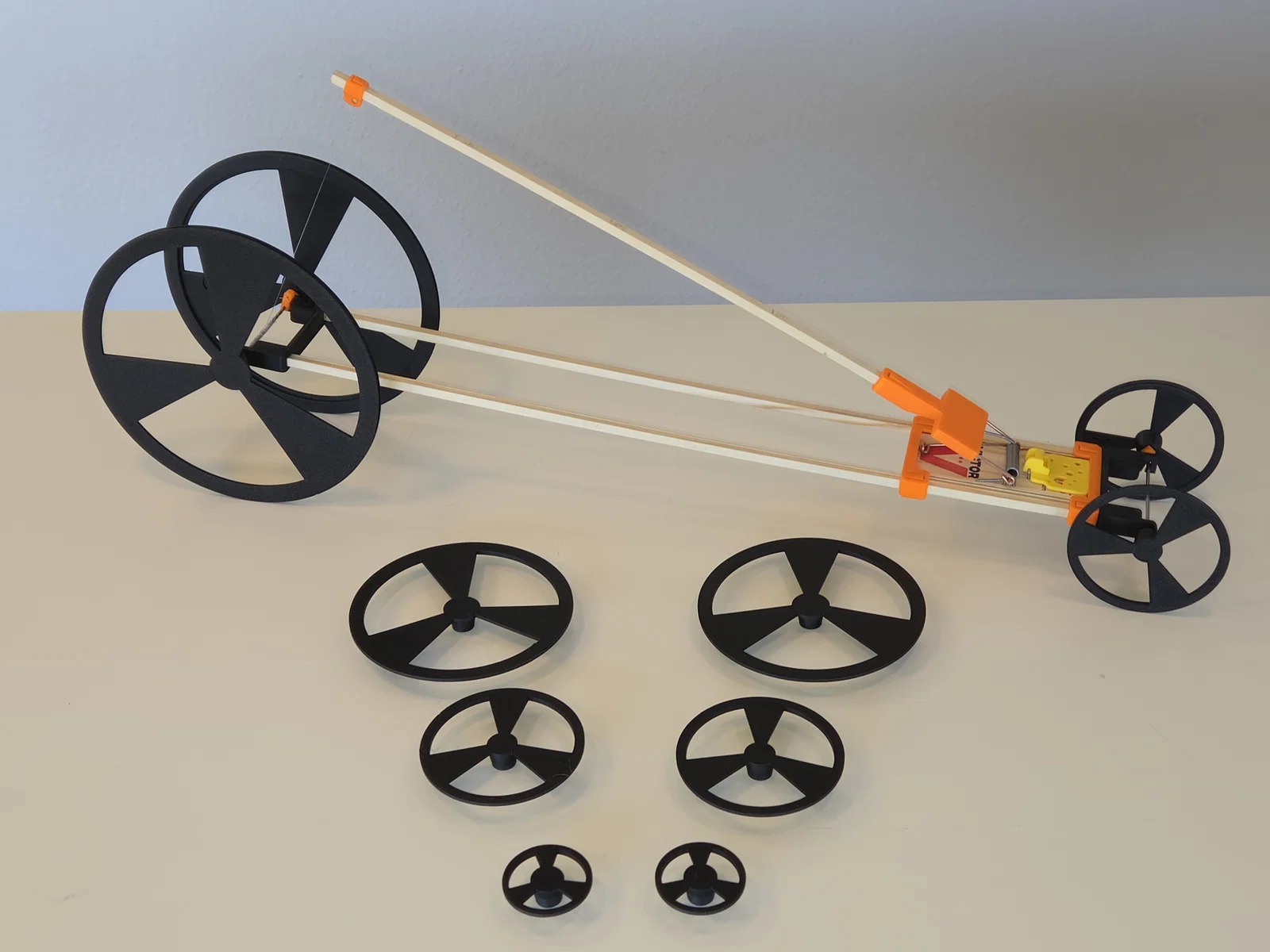

• Chỉnh được kích thước bánh xe - đường kính từ 4cm đến 18cm

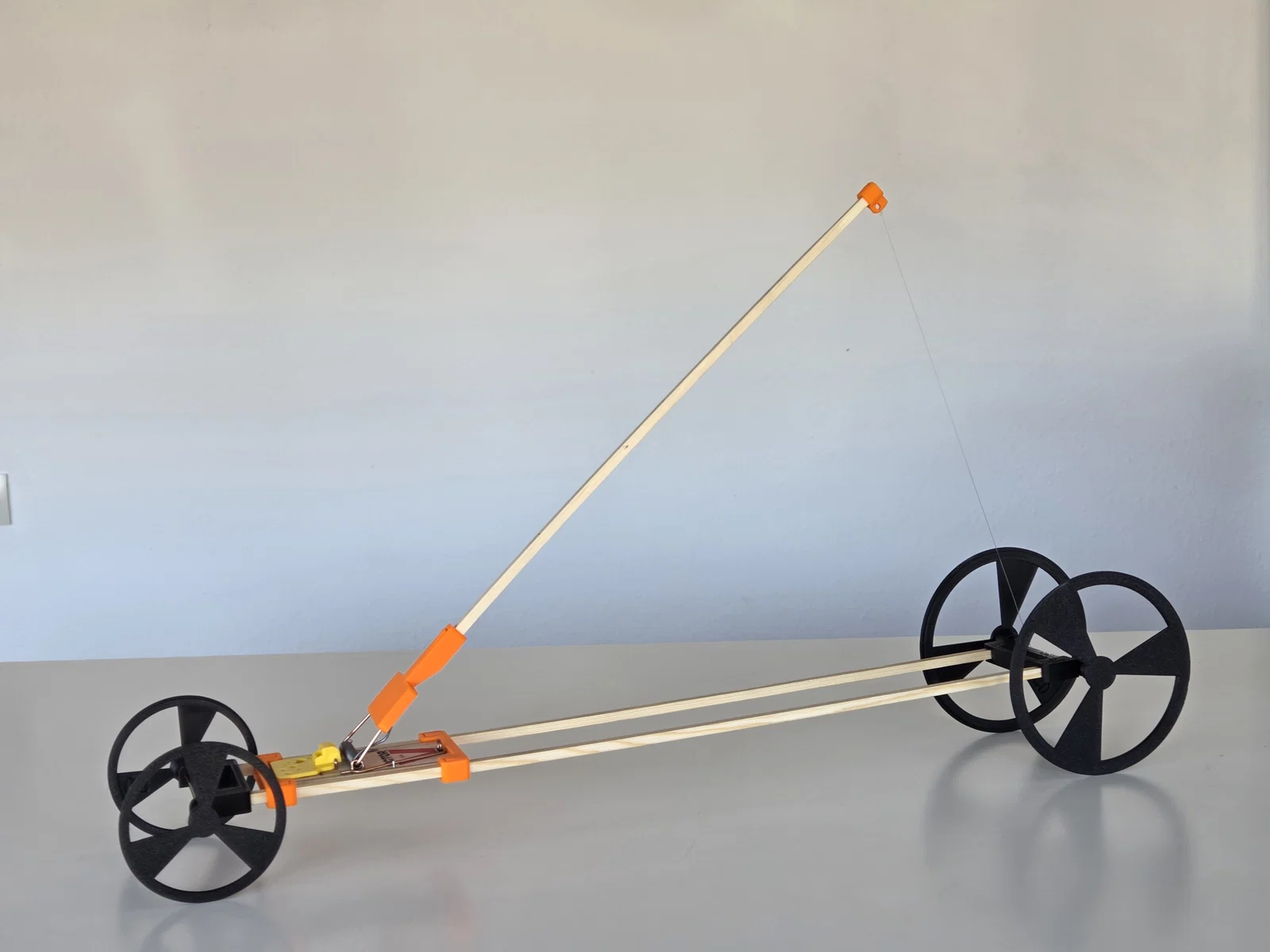

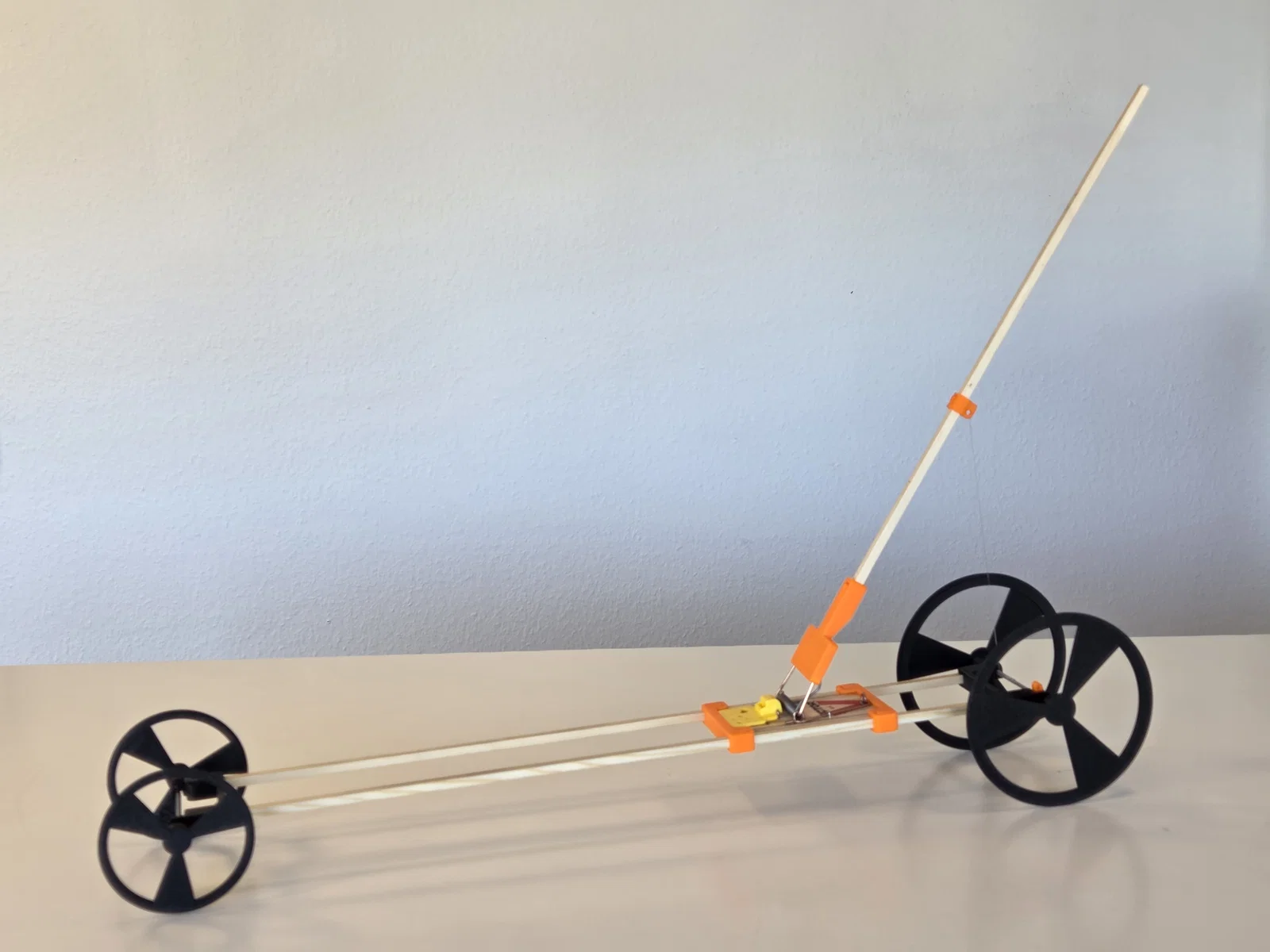

• Chỉnh được chiều dài Lever Arm - trượt cái kẹp lên/xuống để chỉnh lực

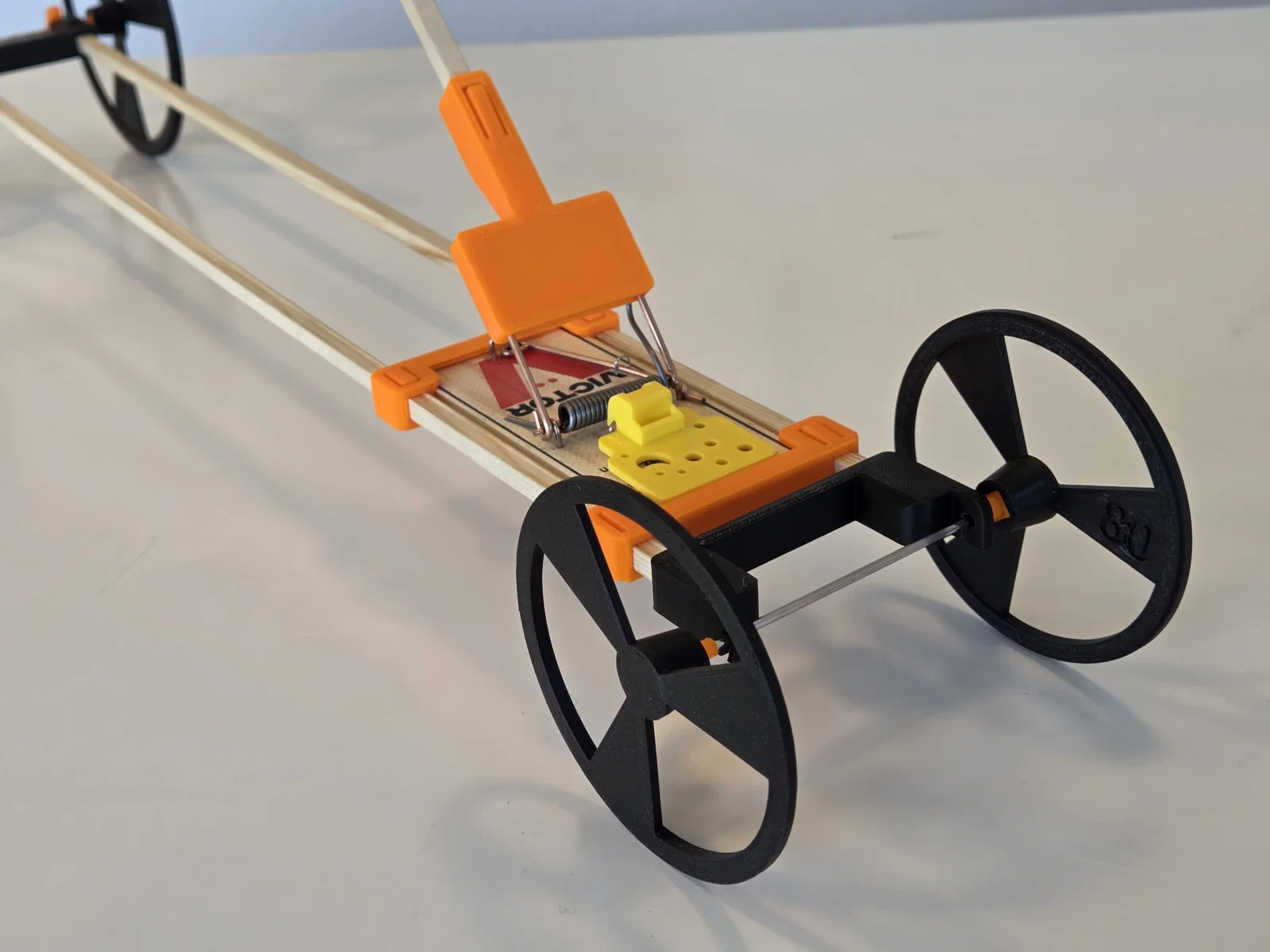

• Chỉnh được vị trí mousetrap - giúp kéo Lever Arm ra tối đa 40cm

• Lắp ráp không cần keo

Video:

Video do TM tạo. Video được phát nhanh hơn thời gian thực.

Bài học Vật lý

Chiếc xe này rất hợp để dạy học. Khi đổi qua lại giữa bánh nhỏ và bánh lớn, bạn có thể minh hoạ việc thay đổi đường kính bánh xe sẽ ảnh hưởng tới tốc độ và quãng đường như thế nào. Lever Arm có thể điều chỉnh giúp người dùng thử nghiệm cách lực “kéo” của lò xo chuyển thành lực quay.

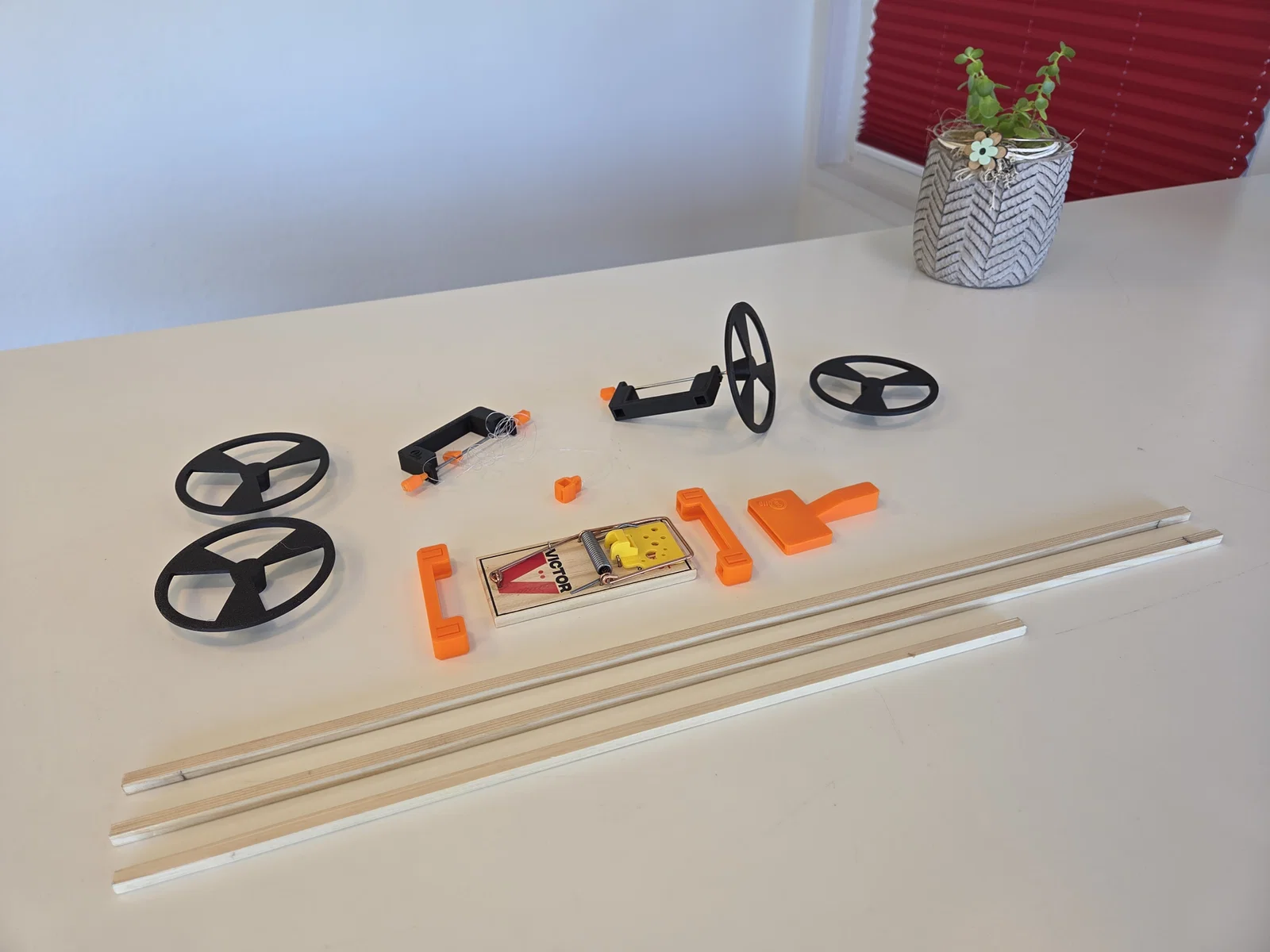

Vật liệu cần có

• 2x Steel Axle đường kính 2mm, dài: 100mm

• 2x Wooden Square Sticks 6x6mm, dài: 50cm -> khung (frame)

• 1x Wooden Square Stick 6x6mm, dài: 40cm -> lever arm

• 1x Mousetrap loại tiêu chuẩn Victor Brand

• 1x Fishing line / dây (String)

In (Print)

• Tất cả chi tiết bạn cần trong một file: all_parts_no_whees.stl

  • thêm bánh xe từ thư mục wheels (khuyến nghị: sau 120mm, trước 80mm)

  • để sửa chữa và bảo trì: xem thư mục single parts

Thiết lập in (Print Settings)

• Không cần support - hướng in như trong file

• 4-5 perimeter walls

• 0% infill

• Đã test với PLA+

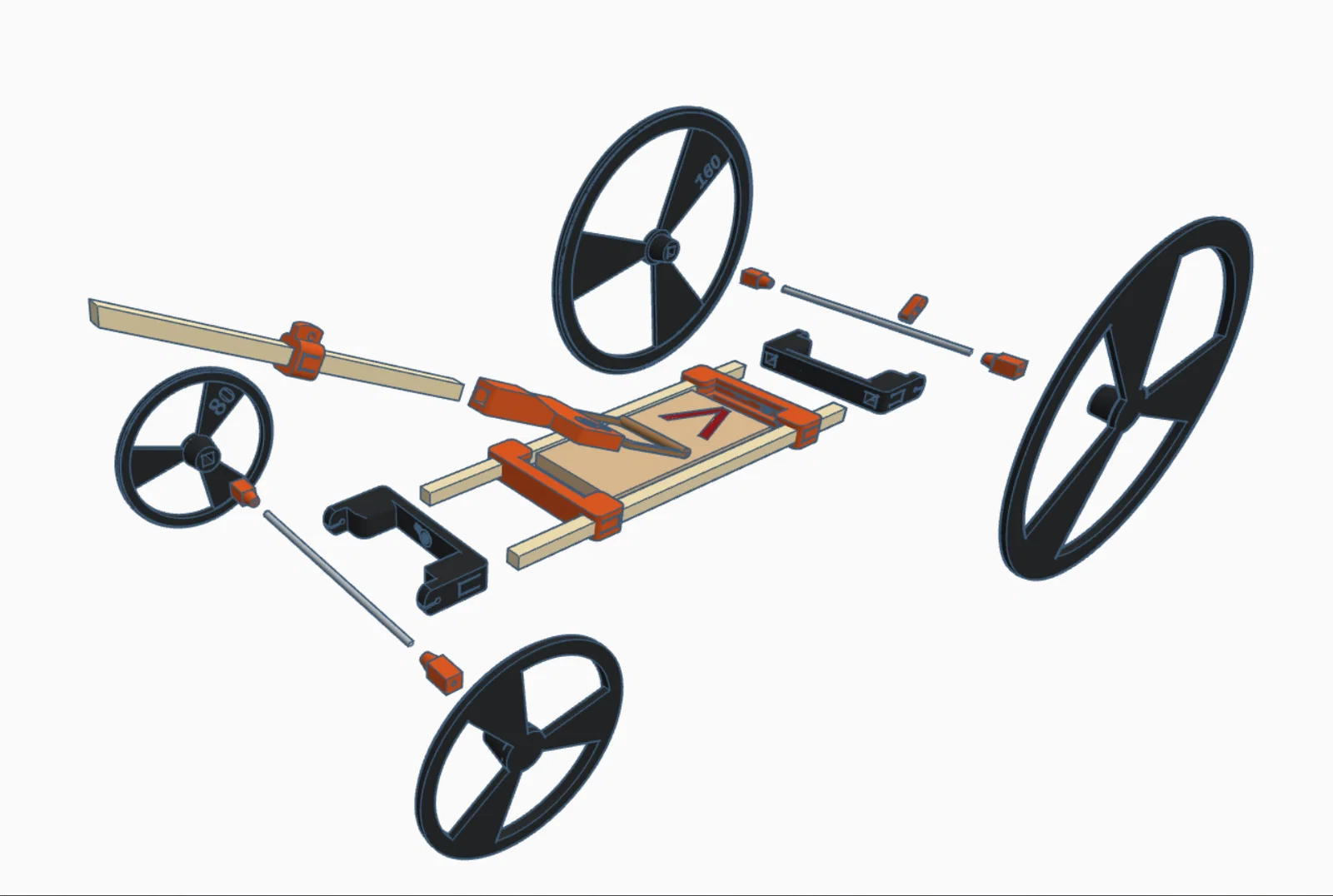

Lắp ráp nhanh (Quick Assembly)

Bấm ráp lại như trong hình. Gợi ý cho trục (axle): Luồn hai đầu trục vào hub bánh xe khoảng 33% chiều dài của trục. Dùng búa gõ vào cụm trục đã ráp 1–2 lần. Chiều dài cuối cùng tính cả hub là 100mm.

Hướng dẫn lắp chi tiết hơn xem tại: https://www.instructables.com/MouCarXX-Mousetrap-Car-Long-Distance/

Khắc phục sự cố (Trouble Shooting)

• Chà nhám gỗ dễ hơn chà nhám nhựa

• Nếu kẹp (clips) quá chặt thì bẻ bỏ

• Nếu ngàm giữ mousetrap bị lỏng, buộc thêm một dây rút (cable tie) ở đầu. Nó sẽ giữ cố định vị trí

Tuyên bố miễn trừ trách nhiệm (Disclaimer)

Mình không chịu trách nhiệm cho bất kỳ hư hỏng hay chấn thương nào. Tự làm và sử dụng là bạn tự chịu rủi ro. Các sản phẩm và trang được link chỉ để tham khảo. Mình không nhận tiền từ chủ sở hữu.
