Tên lửa phiên bản 2 - Friede từ Người phụ nữ trên Mặt trăn...

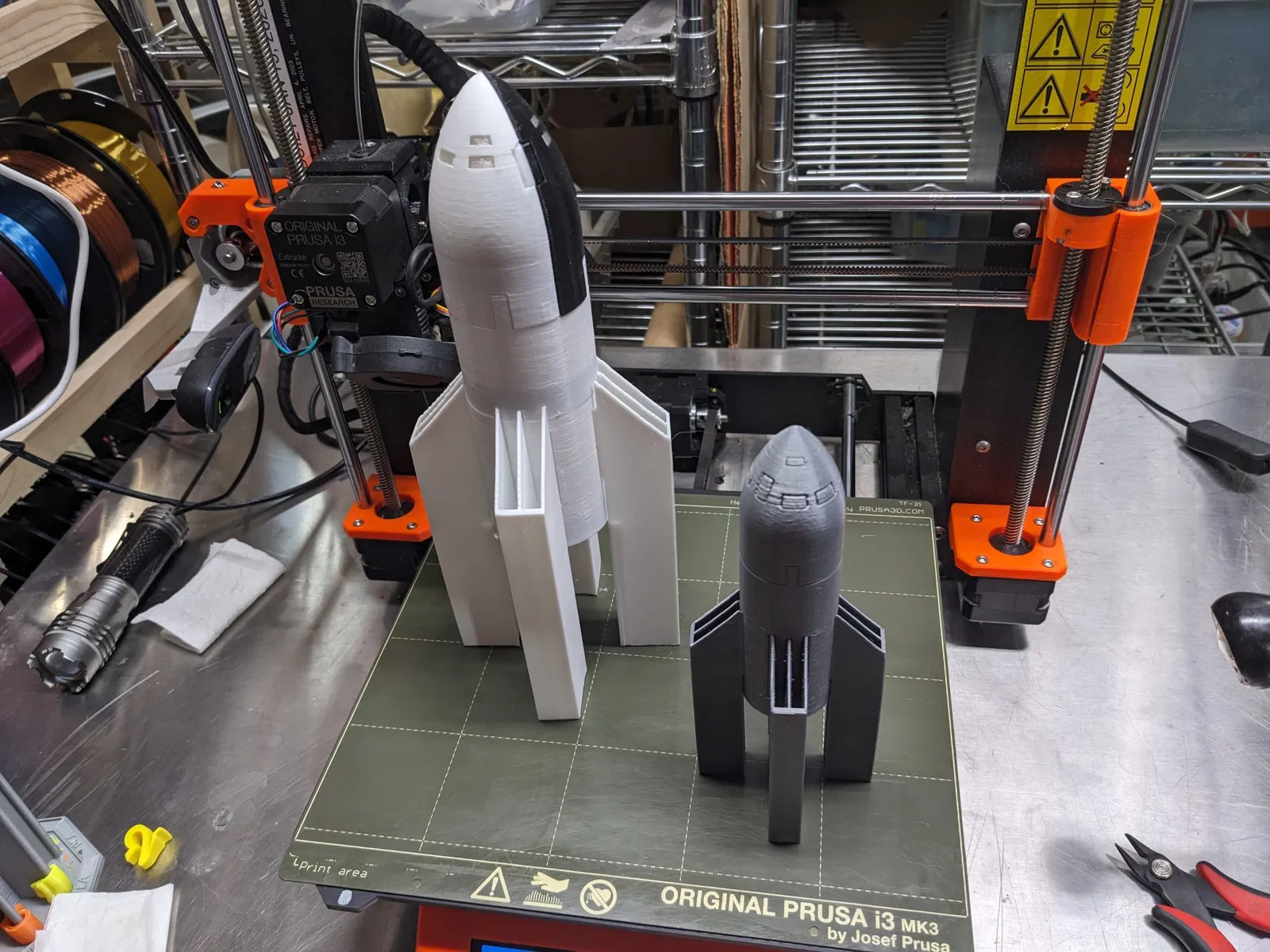

Lưu ý: Để có phiên bản đơn giản hơn của mô hình này, xem liên kết này: https://www.f3d.vn/3d-model/961-ten-lua-friede-tu-phim-nguoi-phu-nu-tren-mat-trang-cua Đây là mô hình của tên lửa “Friede” từ bộ phim nổi tiếng của Fritz Lang: https://en.wikipedia.org/wiki/Woman_in_the_Moon : - "Woman in the Moon (tiếng Đức Frau im Mond) là một bộ phim khoa học viễn tưởng câm của Đức ra mắt vào ngày 15 tháng 10 năm 1929 tại rạp UFA-Palast am Zoo ở Berlin trước một khán giả 2.000 người. Nó thường được coi là một trong những bộ phim khoa học viễn tưởng "nghiêm túc" đầu tiên. Bộ phim được đạo diễn bởi Fritz Lang và viết kịch bản bởi vợ ông, Thea von Harbou, dựa trên tiểu thuyết năm 1928 của bà, The Rocket to the Moon." Mô hình này được thiết kế để in bằng filament đen và trắng, nhằm tái tạo lại màu sắc của nguyên bản. Tôi đã cố gắng làm cho mô hình này trung thành với bộ phim nhất có thể (với một số ngoại lệ, như đã lưu ý bên dưới), với lượng thông tin hạn chế có sẵn và lượng chi tiết bên ngoài trong bộ phim cũng hạn chế. Tôi đã tìm kiếm thông tin chi tiết về mô hình phim gốc, hy vọng tìm được ảnh hoặc bản vẽ từ bộ phim, nhưng tôi không thành công; nếu ai đang đọc điều này có nguồn thông tin chi tiết hơn, vui lòng ghi chú trong phần bình luận. Như đã lưu ý trong phần bổ sung bên dưới, tôi đã tìm thấy thêm thông tin về tên lửa Model E của Hermann Oberth, mà mô hình Friede trong bộ phim dựa trên. Tôi đã quyết định loại bỏ lưới hình lục giác ở đáy tên lửa để hiển thị các vòi phun của tên lửa. Các vòi phun của tên lửa là một ước lượng của các vòi phun được hiển thị trong mô hình phim. Tương tự, hầu hết các chi tiết bên trong của mô hình đã bị loại bỏ do các yếu tố thực tiễn của việc làm bản in 3D. Tên lửa có ba giai đoạn; tôi ước lượng kích thước của giai đoạn thứ hai dựa trên các khung hình mà tôi đã chụp từ bộ phim. Vì tôi không thể tìm thấy bất kỳ thông tin nào về cách giai đoạn thứ hai được gắn vào, tôi chỉ đơn giản là phát minh ra một phương pháp gắn cho mô hình của mình. Ghi chú : - Có một bộ mô hình nhựa có sẵn cho tên lửa này. Bộ kit đó cho thấy một dải màu đỏ quanh phần trên của tên lửa, nhưng chi tiết này không được hiển thị trong bộ phim theo như tôi biết, vì vậy tôi đã không bao gồm nó trong mô hình của mình.

• Để thể hiện các đường viền của cửa sổ, cửa ra vào, và các kết nối phần, tôi đã sử dụng các rãnh sâu trên bề mặt bên ngoài. Tất nhiên, những rãnh này không phải là một phần của nguyên bản. Trong nguyên bản, một nửa phần mũi của mô hình được sơn màu đen (để điều chỉnh nhiệt độ trong cabin của phi hành đoàn bằng cách xoay tàu vũ trụ theo hướng mặt trời - xem ảnh). Điều này không được hiển thị trong mô hình của tôi. Bạn có thể tìm thấy các thiết kế liên quan khác trong bộ sưu tập tên lửa của tôi tại đây : <https://www.f3d.vn/profile/kaje Phụ lục [5 tháng 8, 2023] Kể từ khi tôi lần đầu tiên công bố bản in này, tôi đã thực hiện một số nghiên cứu bổ sung. Tôi đã biết rằng tên lửa Friede dựa trên tên lửa Model E trong cuốn sách của Hermann Oberth có tên Wege zur Raumschiffarhrt (Cách đến Du hành Vũ trụ) được xuất bản vào năm 1929. Tôi đã xem xét cuốn sách thú vị này cả trong phiên bản tiếng Đức gốc và trong bản dịch tiếng Anh. Mặc dù cuốn sách cung cấp một số làm rõ hữu ích, nhưng các hình minh họa trong cuốn sách không rất chi tiết. Theo như tôi biết, các bản vẽ chi tiết hơn đã được chuẩn bị cho bộ phim của Fritz Lang, và mặc dù có một số bức ảnh lan truyền trên Internet mà tôi nghi ngờ là một trong những bản vẽ này, tôi vẫn chưa tìm thấy nguồn gốc gốc. #### Lắp ráp Ghi chú : Các phần chính của tên lửa như sau : - Lắp ráp Giai đoạn 1 (dưới cùng)
• Lắp ráp Giai đoạn 2 (giữa)
• Lắp ráp Giai đoạn 3 (trên cùng)

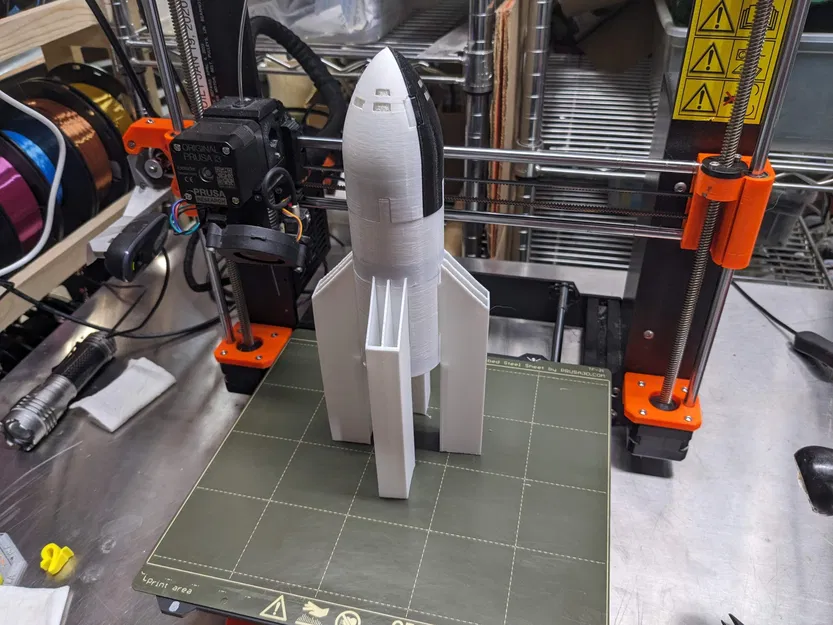

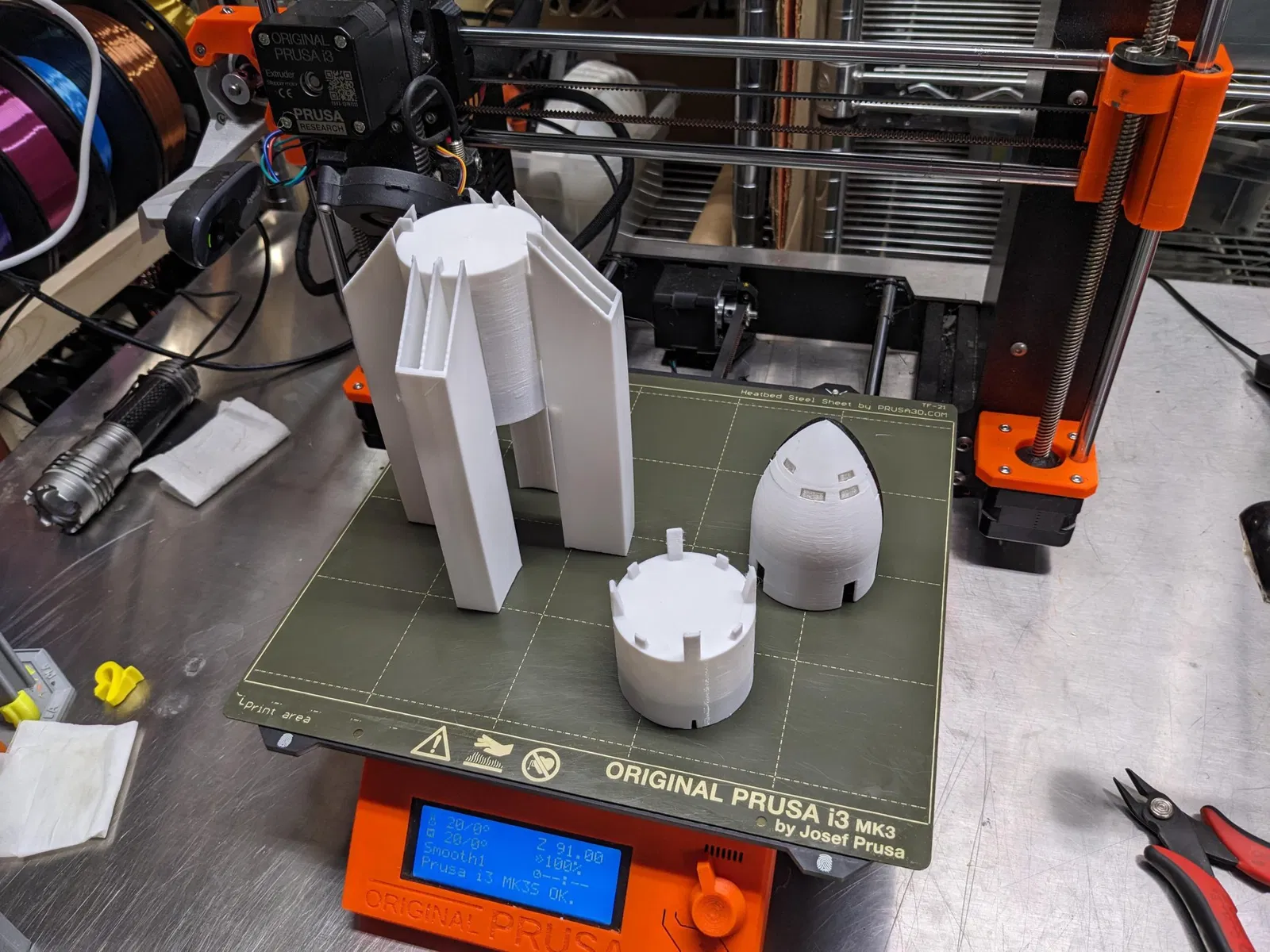

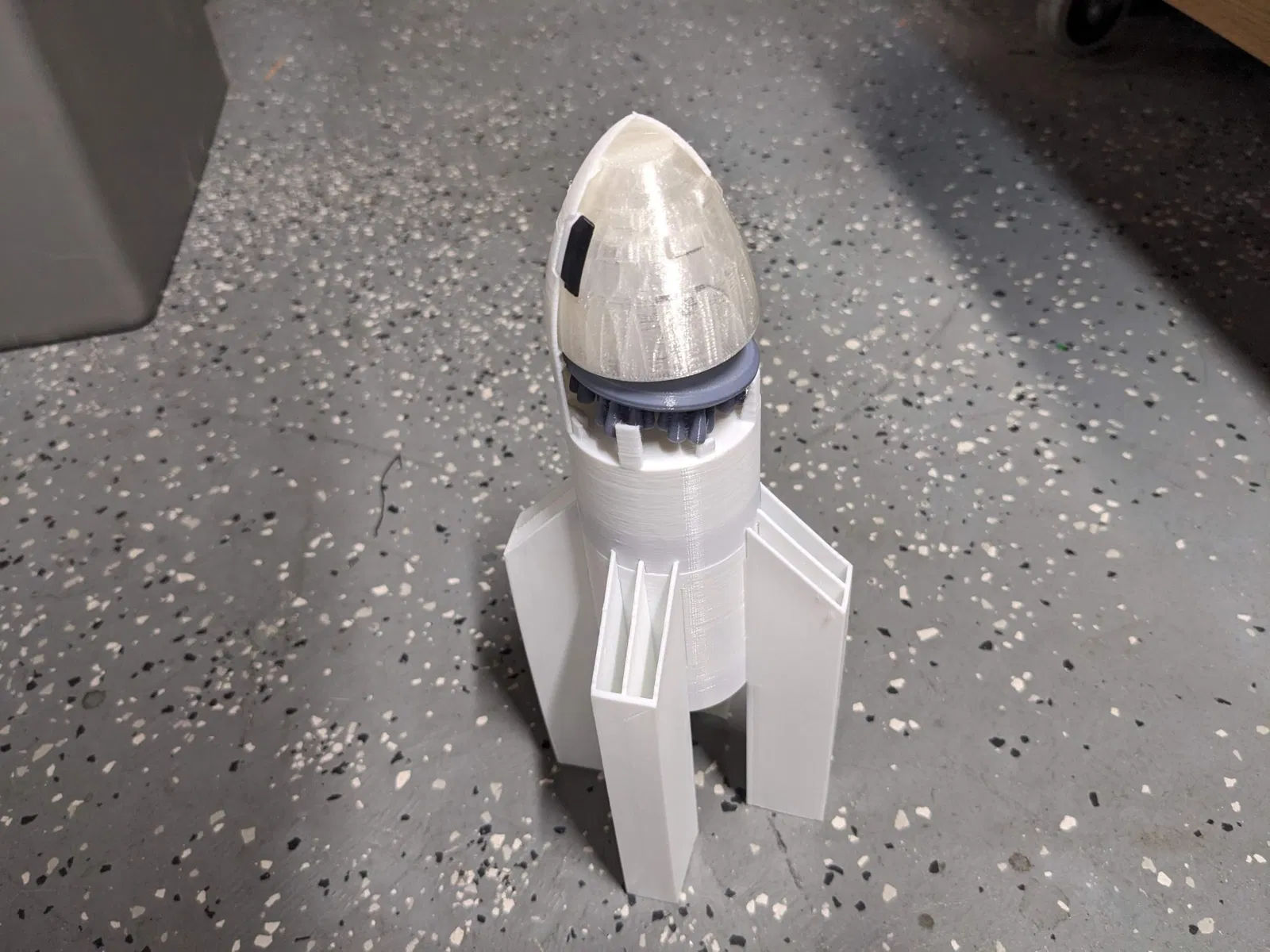

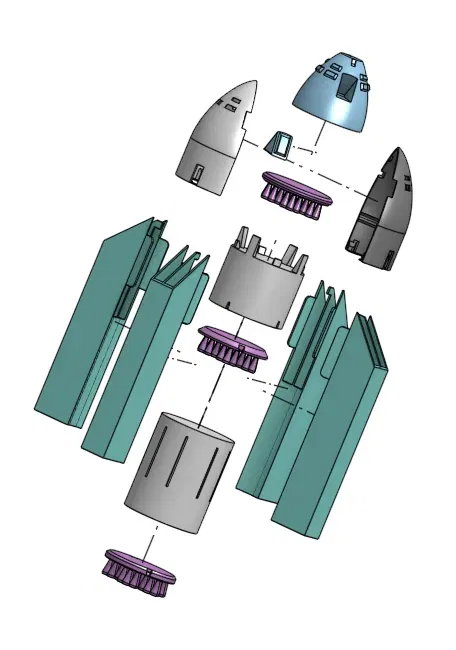

• Vây (số lượng 4) Tôi đã không sử dụng keo cho bất kỳ phần nào của quá trình lắp ráp, nhưng bạn có thể muốn thêm keo để có một lắp ráp bền vững hơn. Bắt đầu bằng cách lắp ráp bộ phận vòi vào Stage3. Lưu ý rằng các bộ phận vòi không hoàn toàn giống nhau, vì vậy hãy chắc chắn sử dụng bộ phận đúng. Bộ phận vòi có một “chìa khóa” để đảm bảo nó được định hướng đúng cách. Tiếp theo, lắp từng mảnh Fin bằng cách chèn một bên của fin trước, sau đó là bên còn lại (tôi thấy hữu ích khi chèn từng bên một trước, để “giải phóng” khe). Các fin sẽ vừa khít, nhưng nên chèn hoàn toàn. Tiếp theo, hoàn thành lắp ráp Stage2 bằng cách chèn bộ phận vòi đúng. Một lần nữa lưu ý rằng bộ phận vòi có một “chìa khóa” để đảm bảo nó được định hướng đúng cách. Bắt đầu lắp ráp Stage3 bằng cách chèn mảnh Cửa vào mảnh Cửa sổ; sau đó chèn bộ phận này vào nửa Stage3White. Lưu ý rằng có hai “móc” ở hai bên của mảnh Stage3White (nằm ở phần trên của tường bên trong) - những cái này giúp giữ bộ phận Cửa sổ ở vị trí. Đảm bảo tất cả các cửa sổ được ấn chặt vào các lỗ tương ứng của chúng. Tiếp theo, chèn bộ phận NozzlesUpper vào rãnh ở tường bên trong của nửa Stage3White. Cuối cùng, thêm nửa Stage3Black bằng cách ấn chặt nó vào bộ phận Cửa sổ. Mỗi giai đoạn trên cùng chỉ đặt lên trên giai đoạn bên dưới. #### Hướng dẫn In Lưu ý: Các phần chính của tên lửa như sau: - Lắp ráp Stage1 (dưới cùng)
• Lắp ráp Stage2 (giữa)
• Lắp ráp Stage3 (trên cùng)
• Bộ phận Vòi (3)
• Cửa và “điền” Cửa sổ

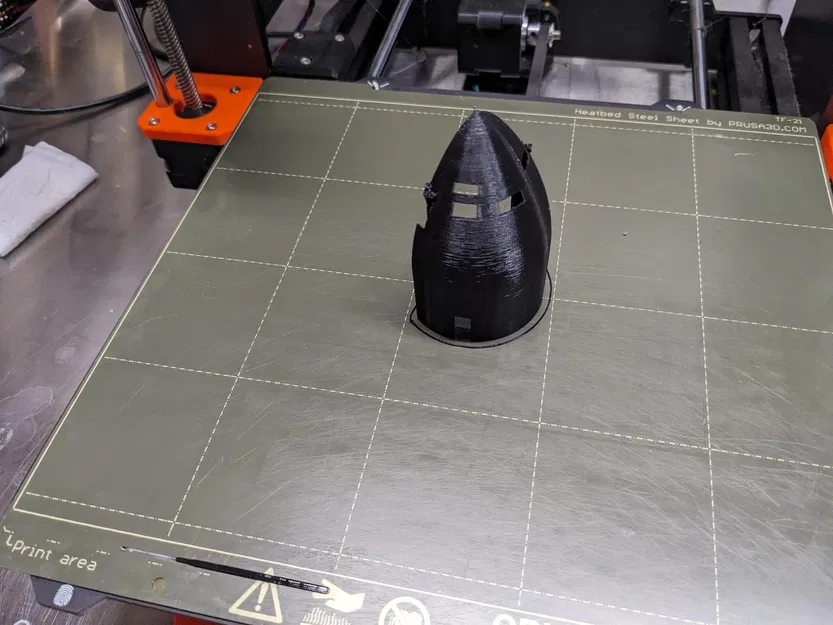

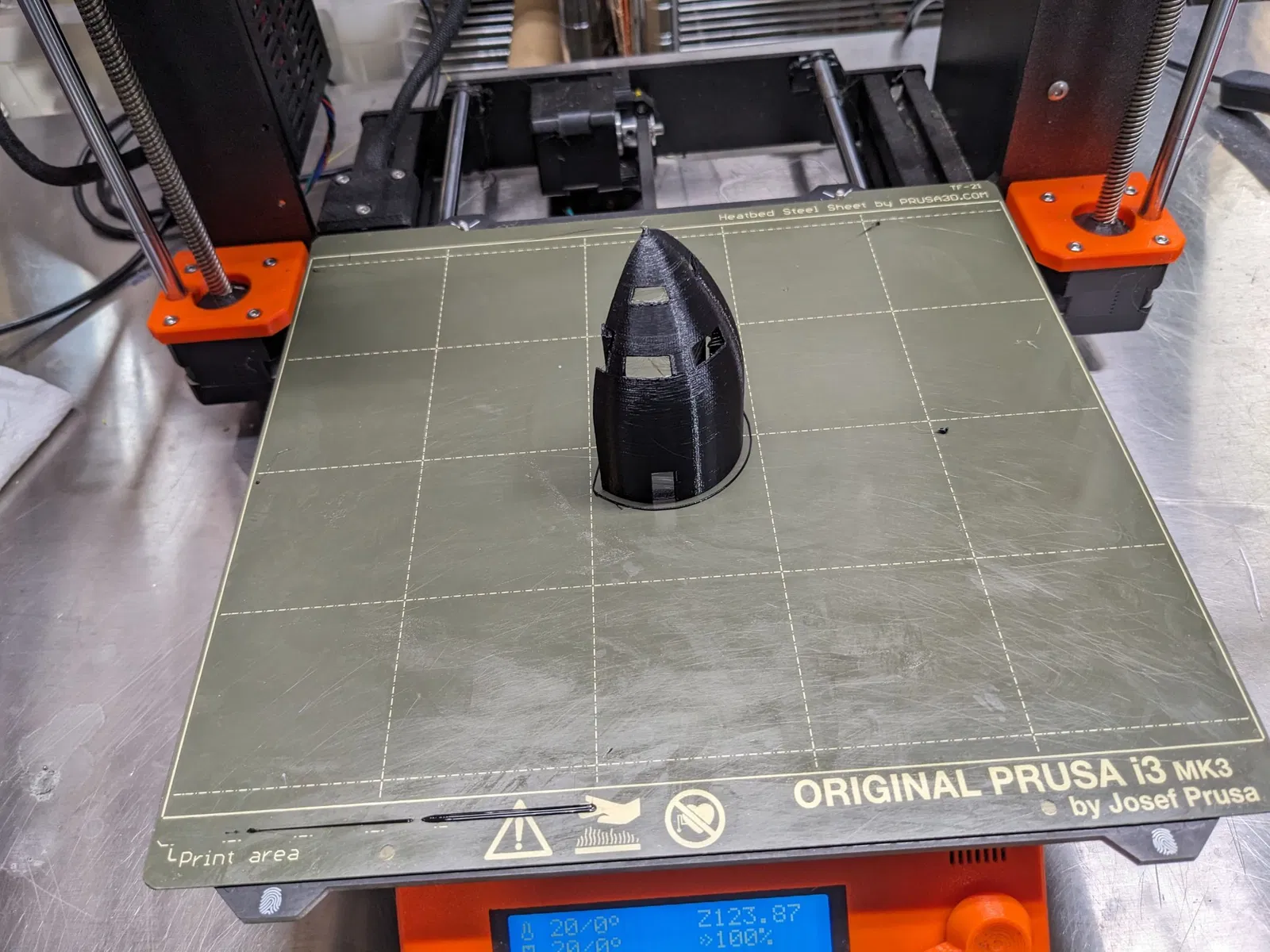

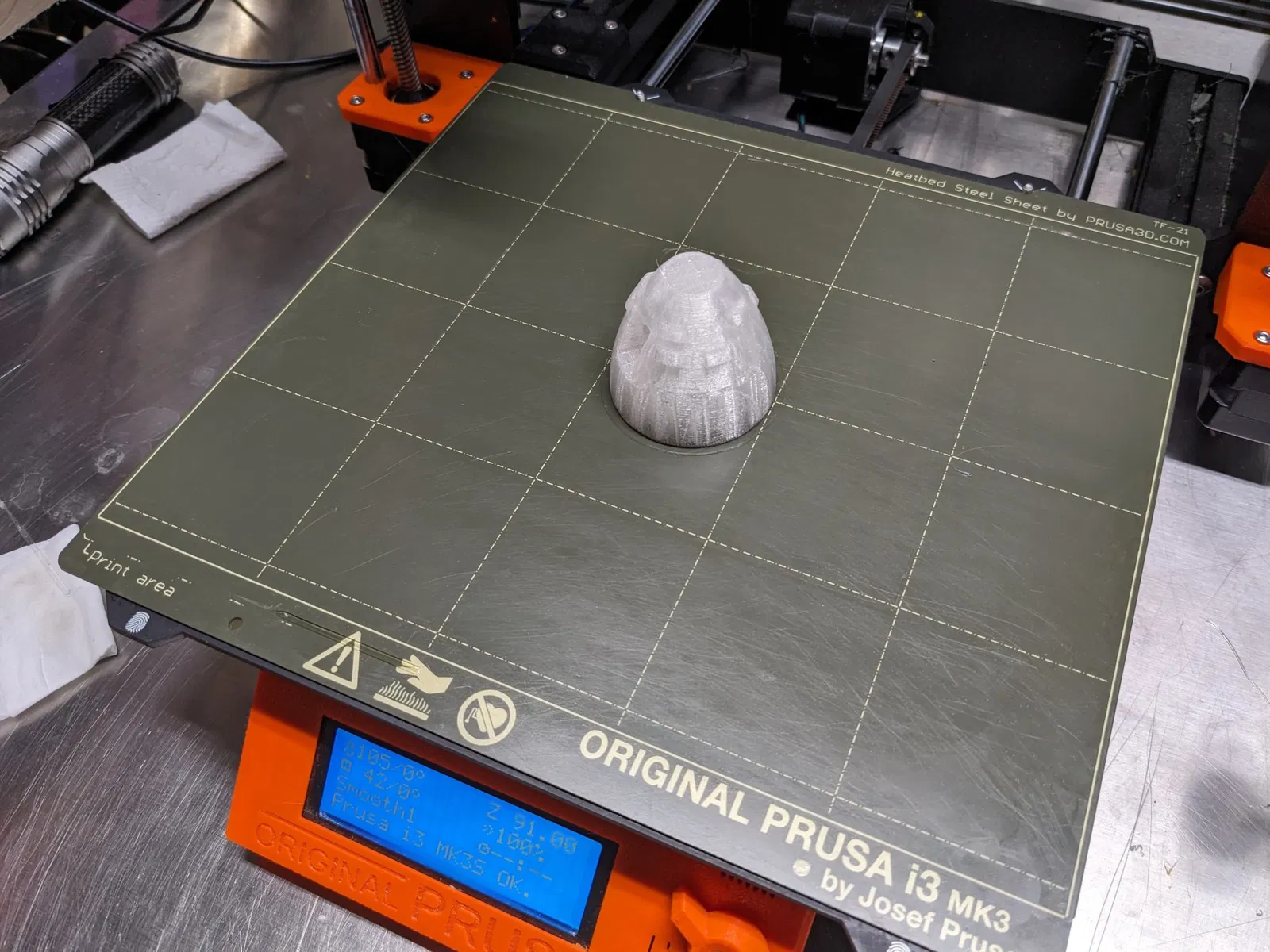

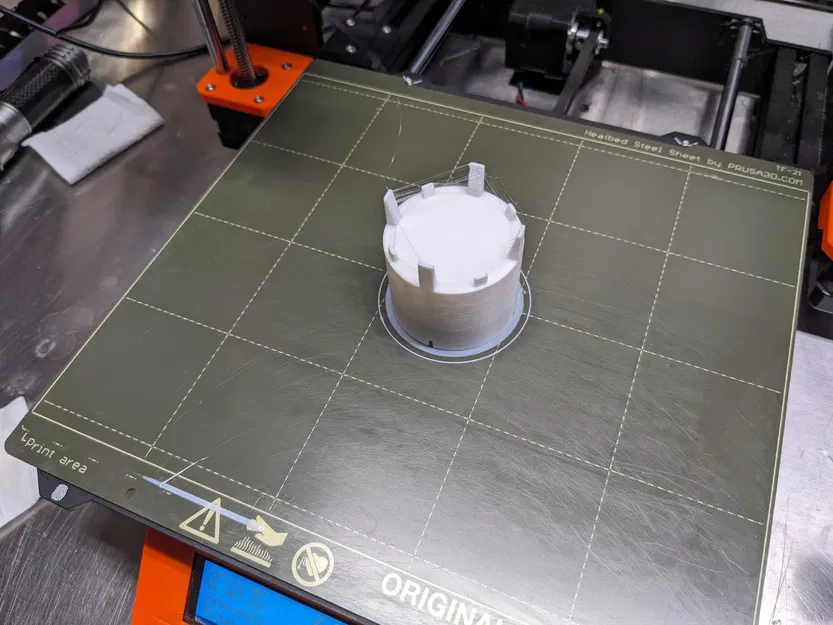

• Fin (số lượng 4) In bằng PLA với độ cao lớp 0.2mm. Tôi đã sử dụng màu trắng và đen cho thân tên lửa và các fin, màu xám cho các vòi, màu trắng và đen cho phần điền cửa, và trong suốt cho phần điền cửa sổ. Tôi đã in tất cả các mảnh trên một bề mặt xây dựng mịn, với một chút keo dán. Tôi đã gặp phải vấn đề nghiêm trọng với việc dây, vì vậy bạn có thể muốn điều chỉnh các khuyến nghị của tôi cho phù hợp. Tôi đã giảm nhiệt độ in của filament xuống 195°C - điều này giúp một chút nhưng không loại bỏ hoàn toàn vấn đề. * Những mảnh này có viền tích hợp mà phải được gỡ bỏ sau khi in. - *Giai đoạn 1 (phần dưới) - 10% độ đầy hình chữ nhật - 2 viền - sử dụng viền bên trong - *Giai đoạn 2 (phần giữa) - 10% độ đầy hình chữ nhật - 2 viền - có viền bên trong tích hợp - *Giai đoạn 3 Đen (phần trên)

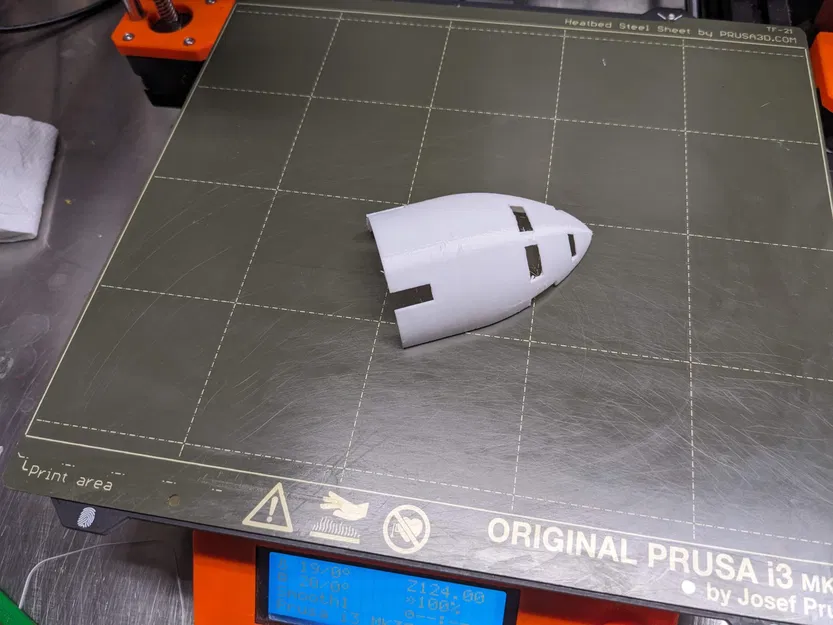

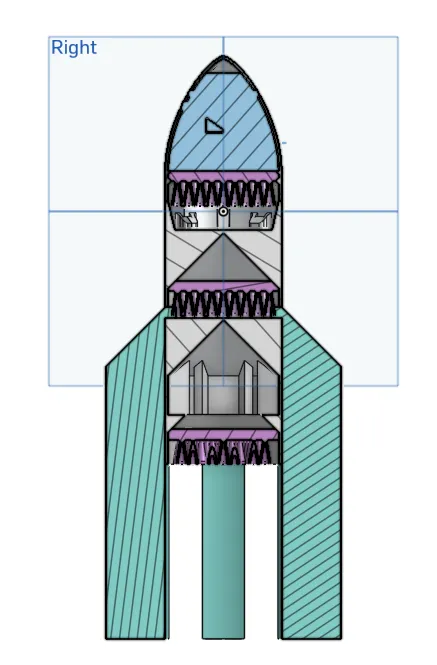

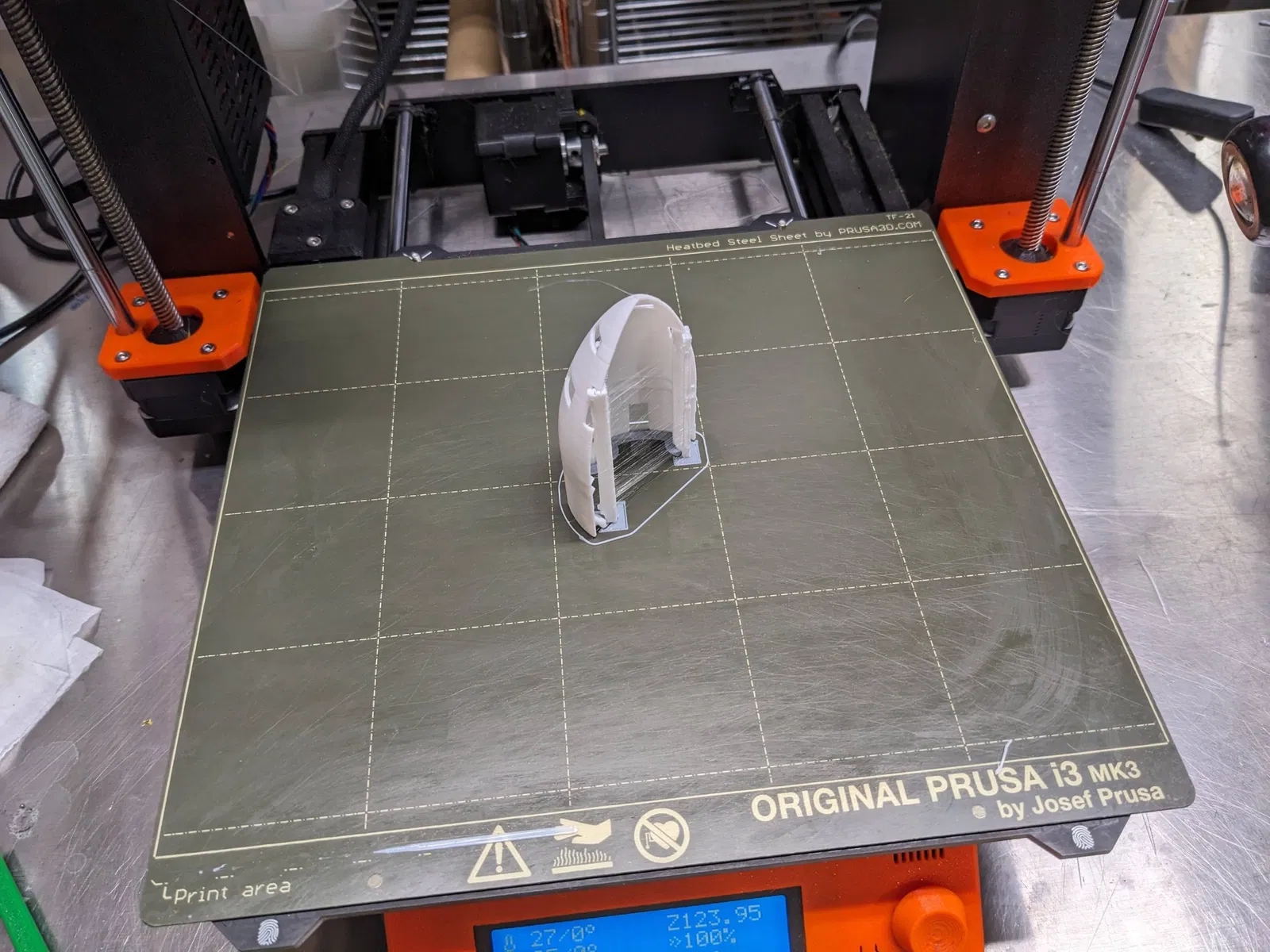

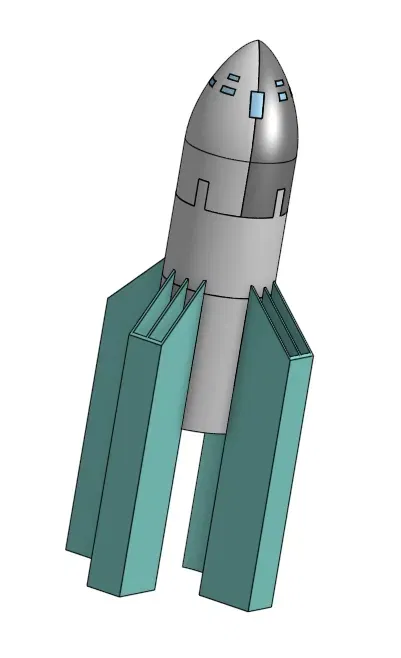

• *Giai đoạn 3 Trắng (phần trên) - in hai mảnh này bằng màu tương ứng của chúng - - cần hỗ trợ cho các góc cửa sổ bên ngoài - sử dụng chiều cao lớp biến đổi cho phần trên để có đường cong mượt mà hơn - 0% độ đầy - 2 viền - có viền bên trong tích hợp

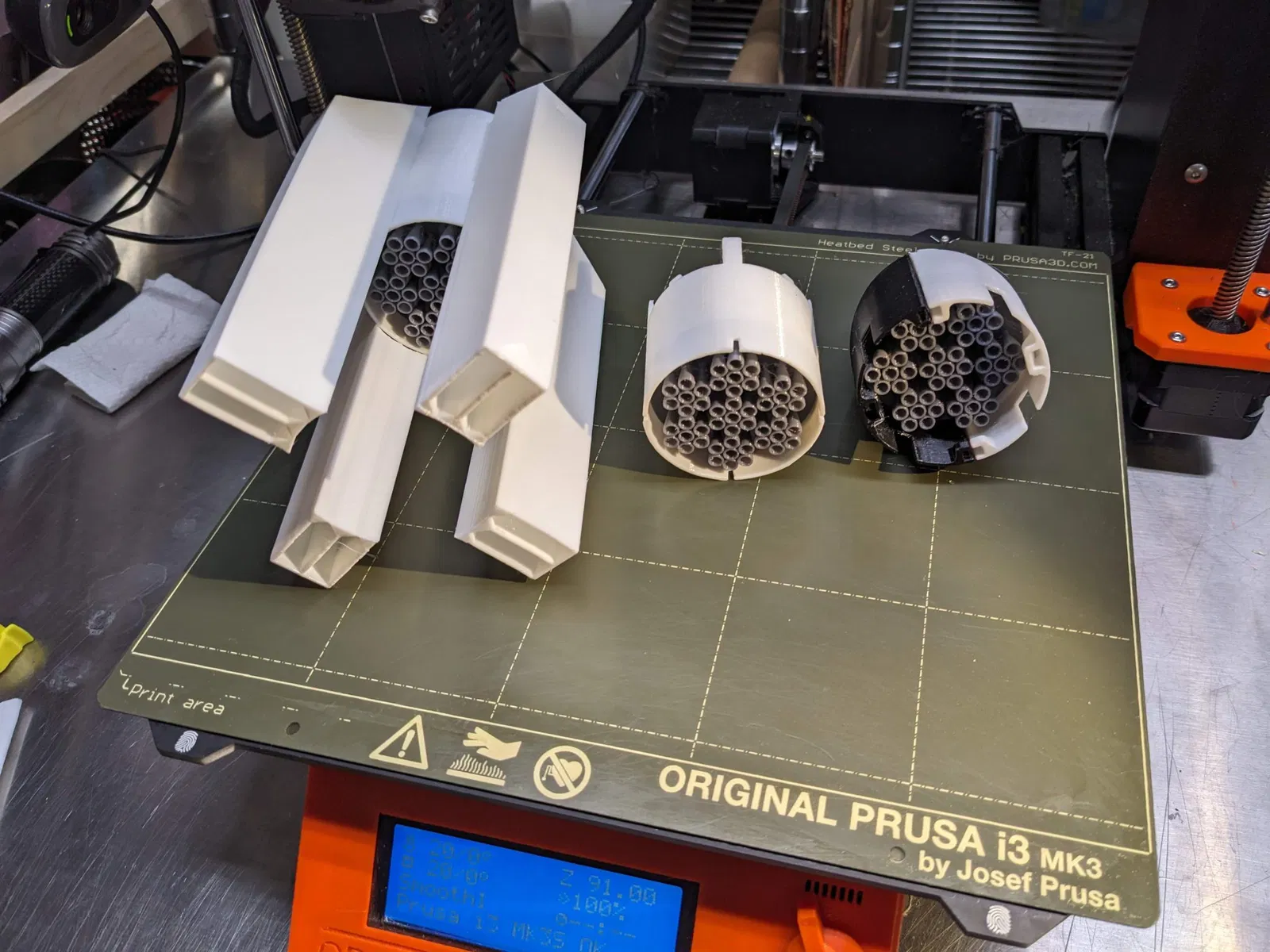

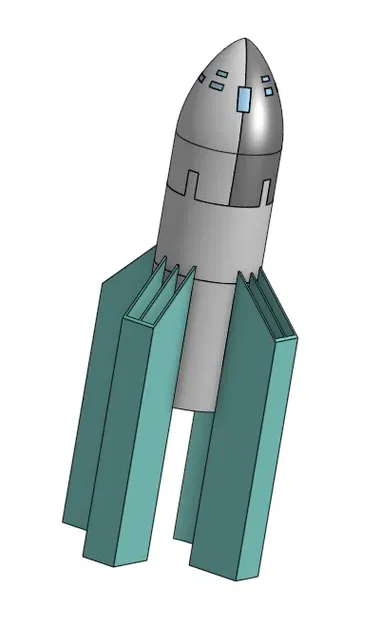

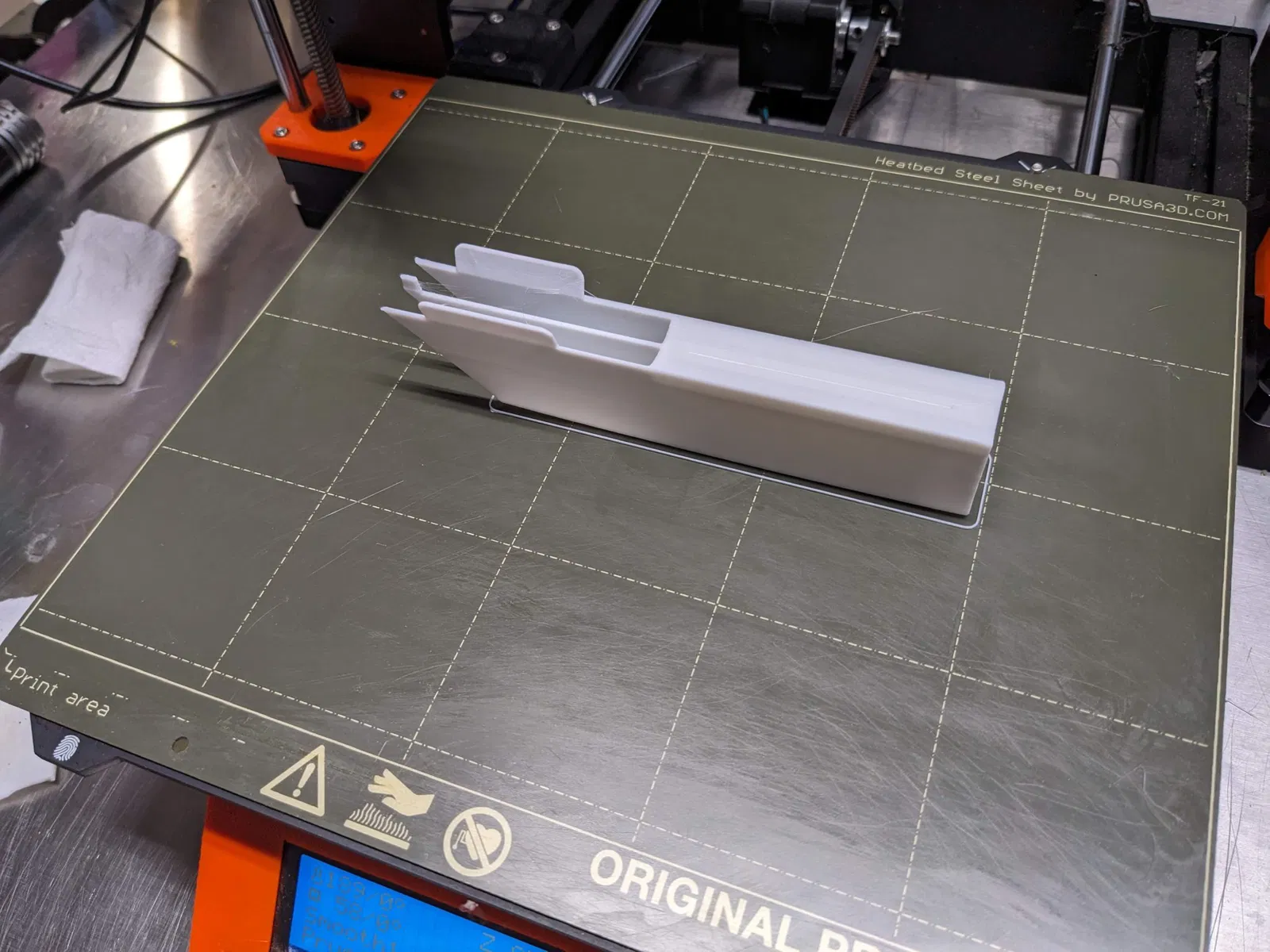

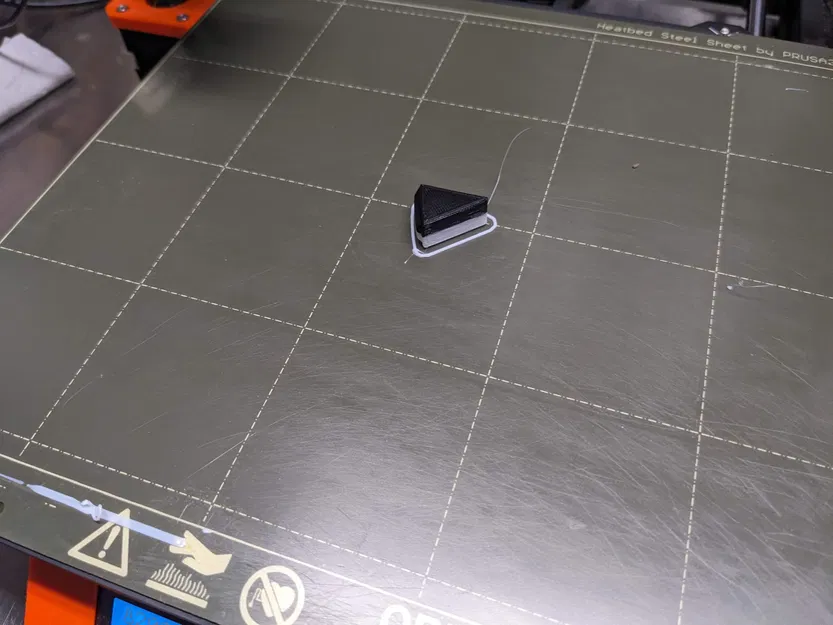

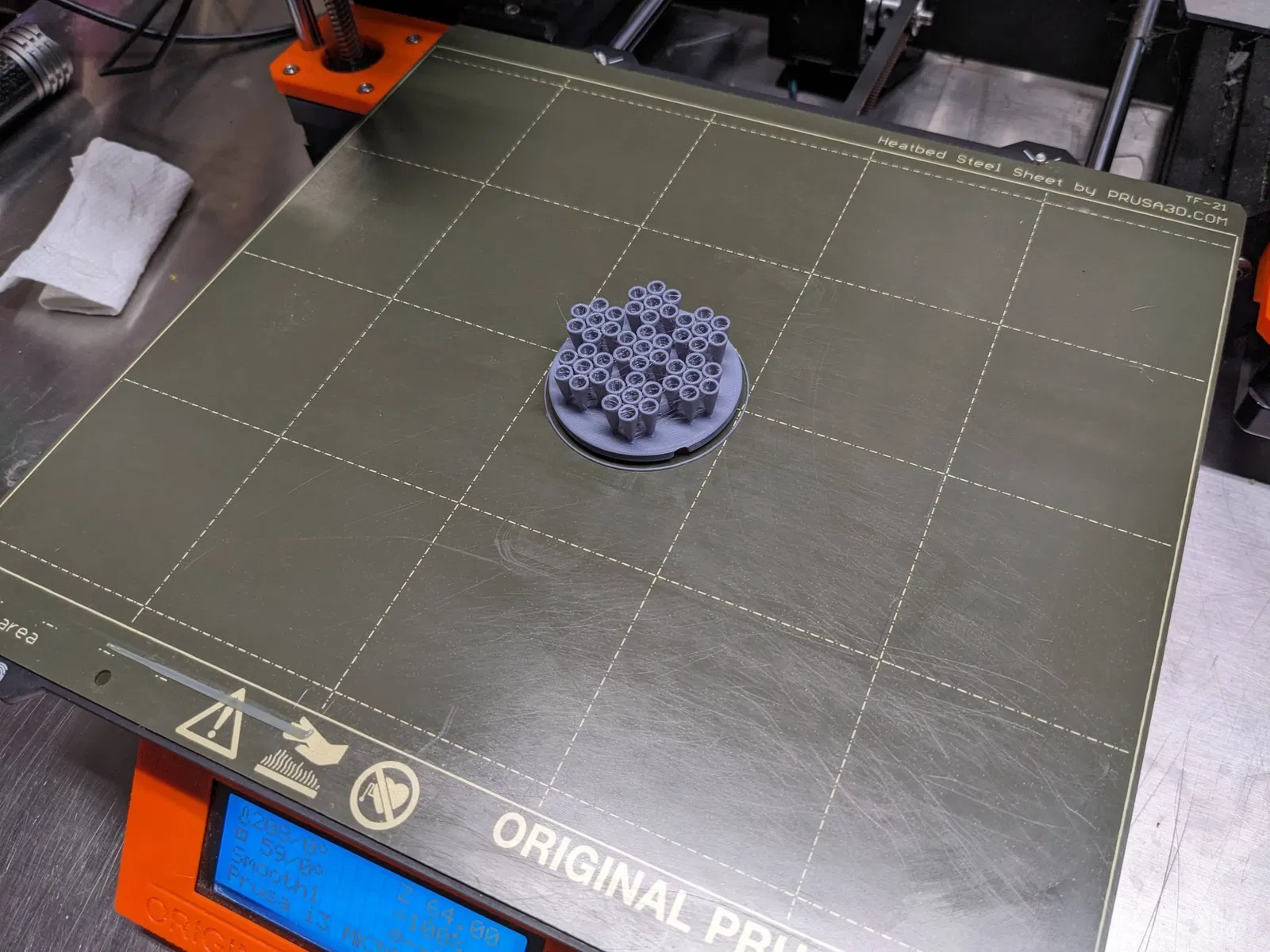

• Vây (cần 4 cái) - Viền (có thể in mà không cần viền, nhưng tôi đã gặp vấn đề với độ bám dính của giường in) - 0% độ đầy - 2 viền - độ đầy đồng tâm trên và dưới - - Tôi đã in từng cái một để ngăn ngừa việc dây nhợ - Cửa sổ (Giai đoạn 3 Cửa sổ bên trong) - 0% độ đầy - 1 viền - Tôi đã sử dụng filament trong suốt cho mảnh này - Vòi - 2 viền - 15% độ đầy hình chữ nhật - - Tôi đã in các vòi bằng PLA màu xám - Nhìn lại, tôi sẽ in các cụm vòi bằng hai màu với việc chuyển đổi filament, với phần đế màu trắng và các vòi màu xám. - Cửa - 15% độ đầy hình chữ nhật - in bằng hai màu với việc chuyển đổi filament (màu đen ở phần trên) - định hướng nằm ngang trên bàn in #### CAD Các tệp CAD 3D OnShape cho điều này có tại liên kết bên dưới. Mô hình hoàn toàn tham số, và cho phép thay đổi kích thước và độ dày tường một cách độc lập. https://cad.onshape.com/documents/b0855c9704957349c89d7951/w/83f538b7c31b829c2f6a1c6f/e/5b6567eec894293df33cb2bb?renderMode=0&uiState=64cafcd88263ce631c48ec6e
