Remix - Đầu phun rocket Frau im Mond

Đây là một bản remix nhằm làm cho mẫu rocket của tôi giống bản trong phim hơn (Frau Im Mond “Woman in the Moon,” Fritz Lang 1926). Trong phần ảnh có kèm để đối chiếu: hai ảnh chụp màn hình từ phim và một ảnh thứ ba tìm trên Internet (tiếc là tôi bị mất nguồn).

Một maker khác (Jaidei) đã nhận xét đúng rằng thiết kế nozzle trong mẫu rocket Friede của tôi (từ phim Frau Im Mond) không khớp với mô hình xuất hiện trong phim, và đã đăng một bản remix:

Sau một số trao đổi ở phần bình luận của bản remix phía trên (đáng đọc nếu bạn quan tâm chủ đề này), tôi kết luận Jaidei đúng và thiết kế nozzle gốc của tôi cần chỉnh lại. Tuy nhiên, theo tôi thì bản remix của Jaidei dù chính xác hơn thiết kế nozzle của tôi, vẫn sai ở một chi tiết — bề mặt đáy phải phẳng (flush) và ngang bằng với phần đầu dưới của các nozzle.

Lắp ráp và sử dụng

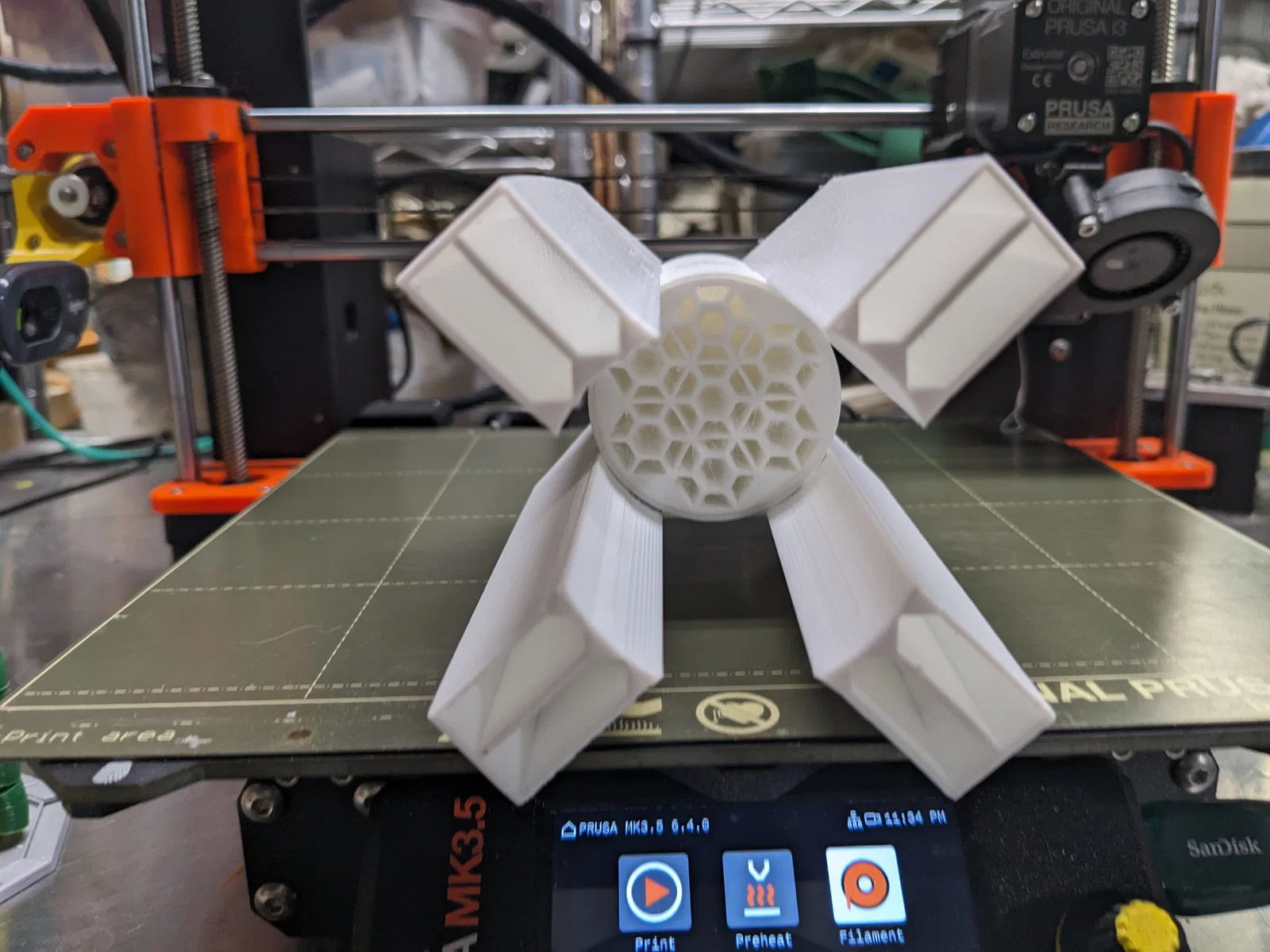

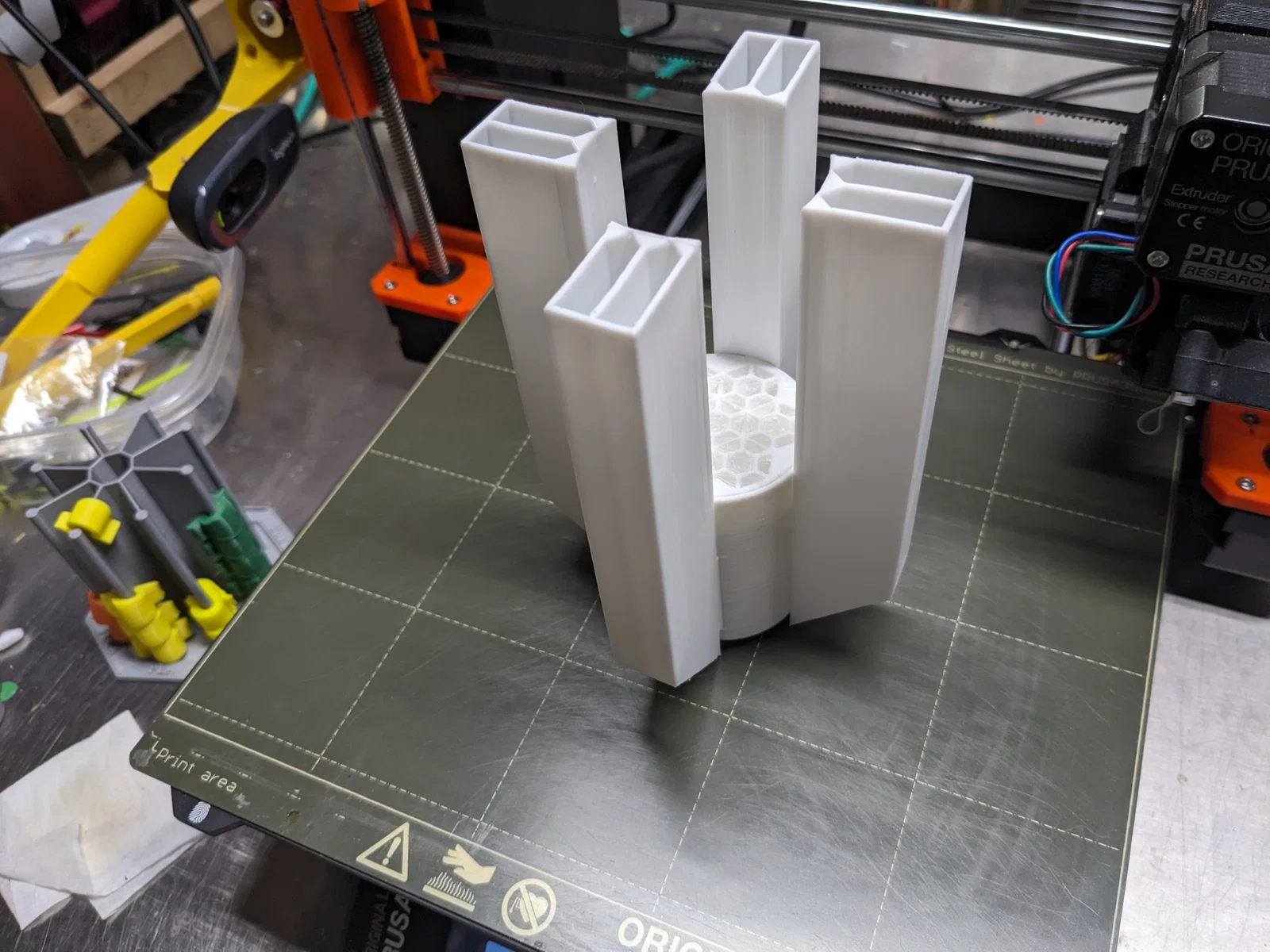

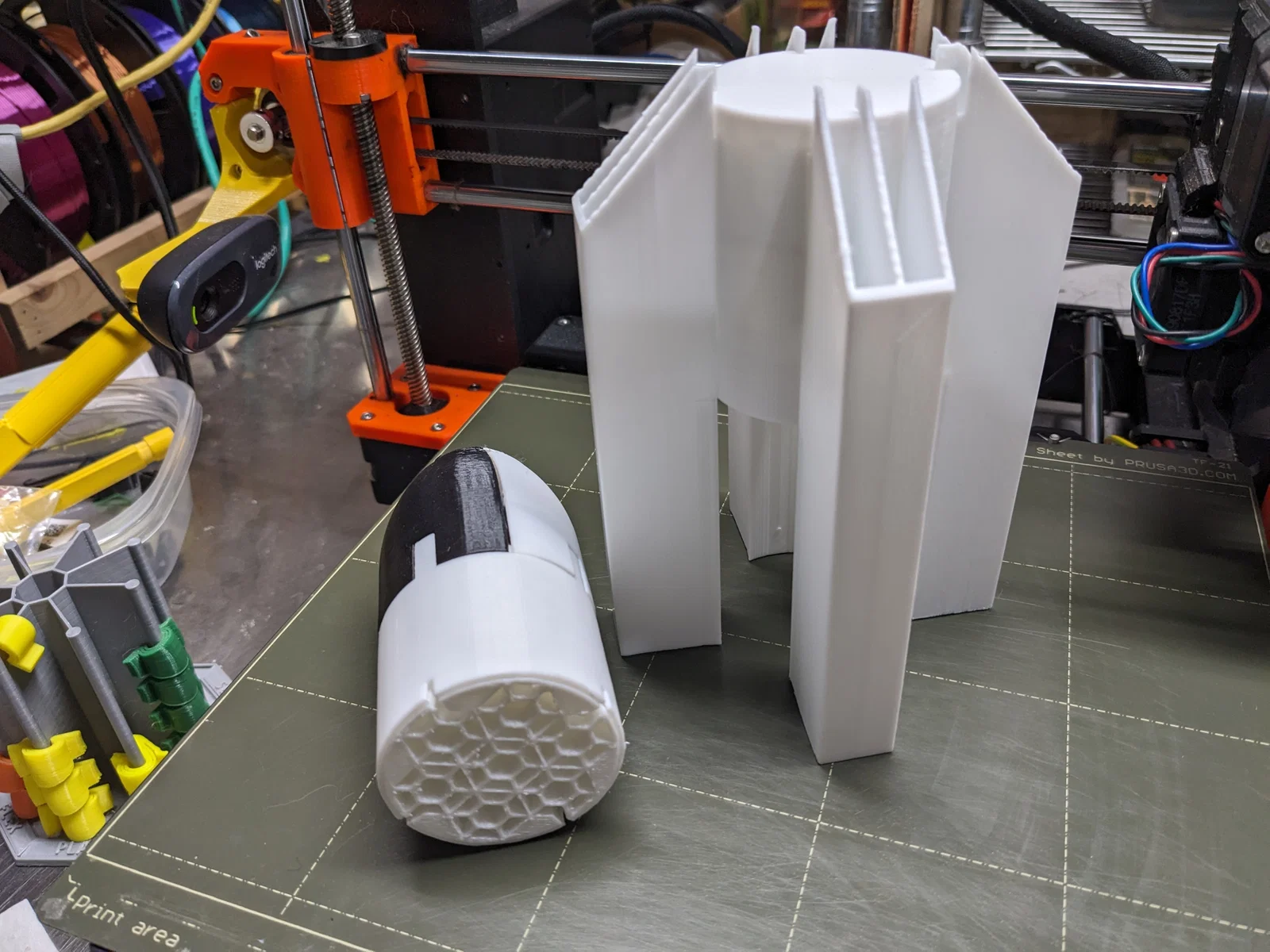

Lưu ý có hai bản in nozzle: Lower (tầng 1) và Upper (tầng 2).

Nếu trước đây bạn đã in mẫu rocket của tôi với thiết kế nozzle cũ, dĩ nhiên bạn cần tháo các nozzle cũ ra trước; chúng thường sẽ ra khá dễ (tôi gợi ý dùng nhíp hoặc kềm mũi nhọn/needle nose pliers để tháo).

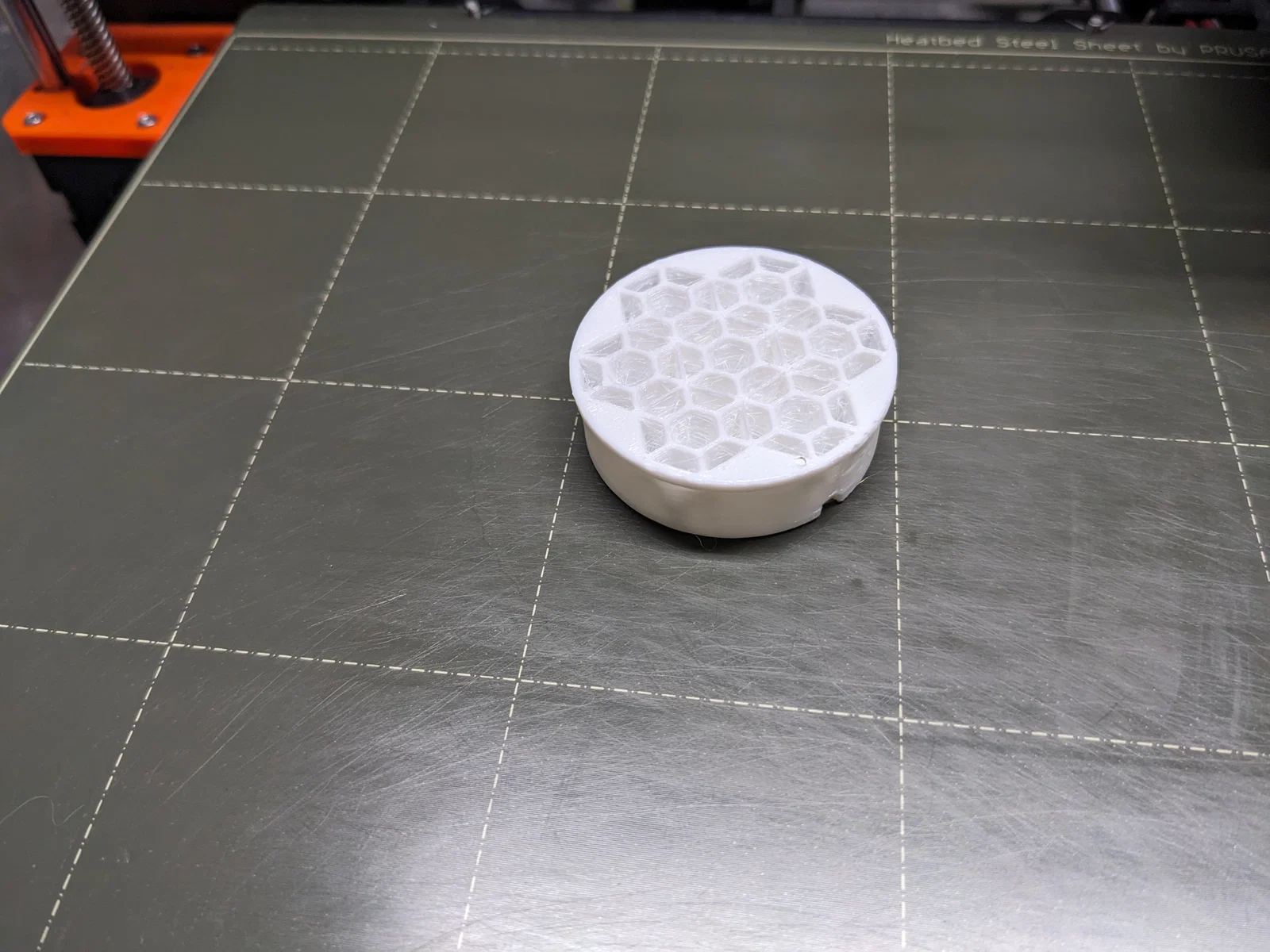

Nozzle phiên bản chỉnh sửa là dạng snap fit, và có khóa định hướng (keyed) giống như nozzle cũ, nên nhớ canh đúng các “key” trước khi ấn vào chắc tay.

Hướng dẫn in

In bằng PLA với các file 3mf được cung cấp, nếu không thì:

• layer height 0.2mm

• 2 perimeters

• không infill

CAD

File 3D CAD OnShape cho mẫu này ở đây:

https://cad.onshape.com/documents/b0855c9704957349c89d7951/w/83f538b7c31b829c2f6a1c6f/e/2add484b5149a18931332508?renderMode=0&uiState=6a463fb8977336e17535ecc4
