Tên lửa "Friede" từ phim "Người phụ nữ trên mặt trăng" của ...

Đây là một mô hình của tên lửa “Friede” từ bộ phim nổi tiếng của Fritz Lang: https://en.wikipedia.org/wiki/Woman_in_the_Moon: - "Woman in the Moon (tiếng Đức Frau im Mond) là một bộ phim khoa học viễn tưởng câm của Đức được công chiếu vào ngày 15 tháng 10 năm 1929 tại rạp chiếu phim UFA-Palast am Zoo ở Berlin trước khán giả 2.000 người. Nó thường được coi là một trong những bộ phim khoa học viễn tưởng "nghiêm túc" đầu tiên. Bộ phim được đạo diễn bởi Fritz Lang, và được viết bởi vợ ông, Thea von Harbou, dựa trên tiểu thuyết của cô năm 1928 The Rocket to the Moon." Tôi đã cố gắng làm cho mô hình này trung thành với bộ phim nhất có thể, với lượng thông tin hạn chế có sẵn và chi tiết bên ngoài hạn chế trong phim. Tôi đã tìm kiếm thông tin chi tiết về mô hình gốc của bộ phim, hy vọng tìm thấy những bức ảnh hoặc bản vẽ từ bối cảnh sản xuất, nhưng tôi đã không thành công; nếu có ai đọc được điều này có nguồn thông tin chi tiết hơn, xin vui lòng ghi chú trong phần bình luận. Tôi dự định làm một phiên bản thứ hai của bản in này với một phần thủy thủ có thể tháo rời và các cải tiến khác. Khi phiên bản đó có sẵn, tôi sẽ bao gồm một liên kết bên dưới: https://www.f3d.vn/3d-model/964-ten-lua-phien-ban-2-friede-tu-nguoi-phu-nu-tren-mat-tran Ghi chú: - Có một bộ mô hình nhựa có sẵn cho tên lửa này. Bộ kit đó cho thấy một dải màu đỏ xung quanh phần trên của tên lửa, nhưng chi tiết này không được hiển thị trong bộ phim theo như tôi có thể thấy, vì vậy tôi đã không bao gồm nó trong mô hình của mình.

• Để thể hiện các đường nét của cửa sổ, cửa ra vào và kết nối các phần, tôi đã sử dụng các rãnh sâu trên bề mặt bên ngoài. Tất nhiên, những rãnh này không phải là một phần của bản gốc.

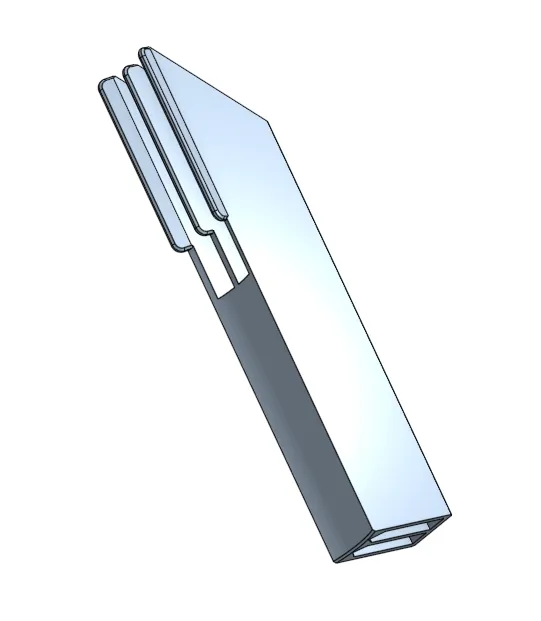

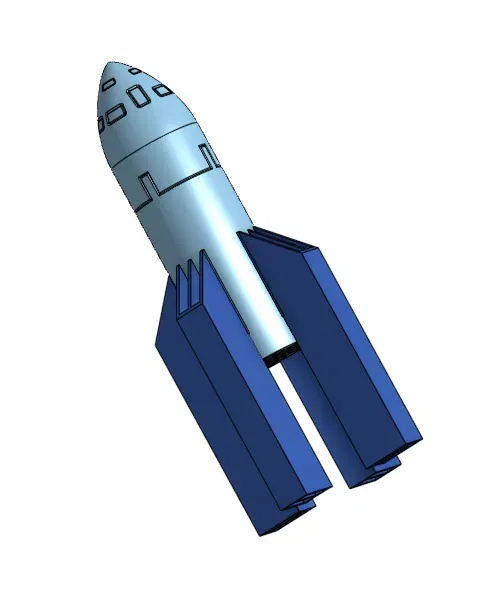

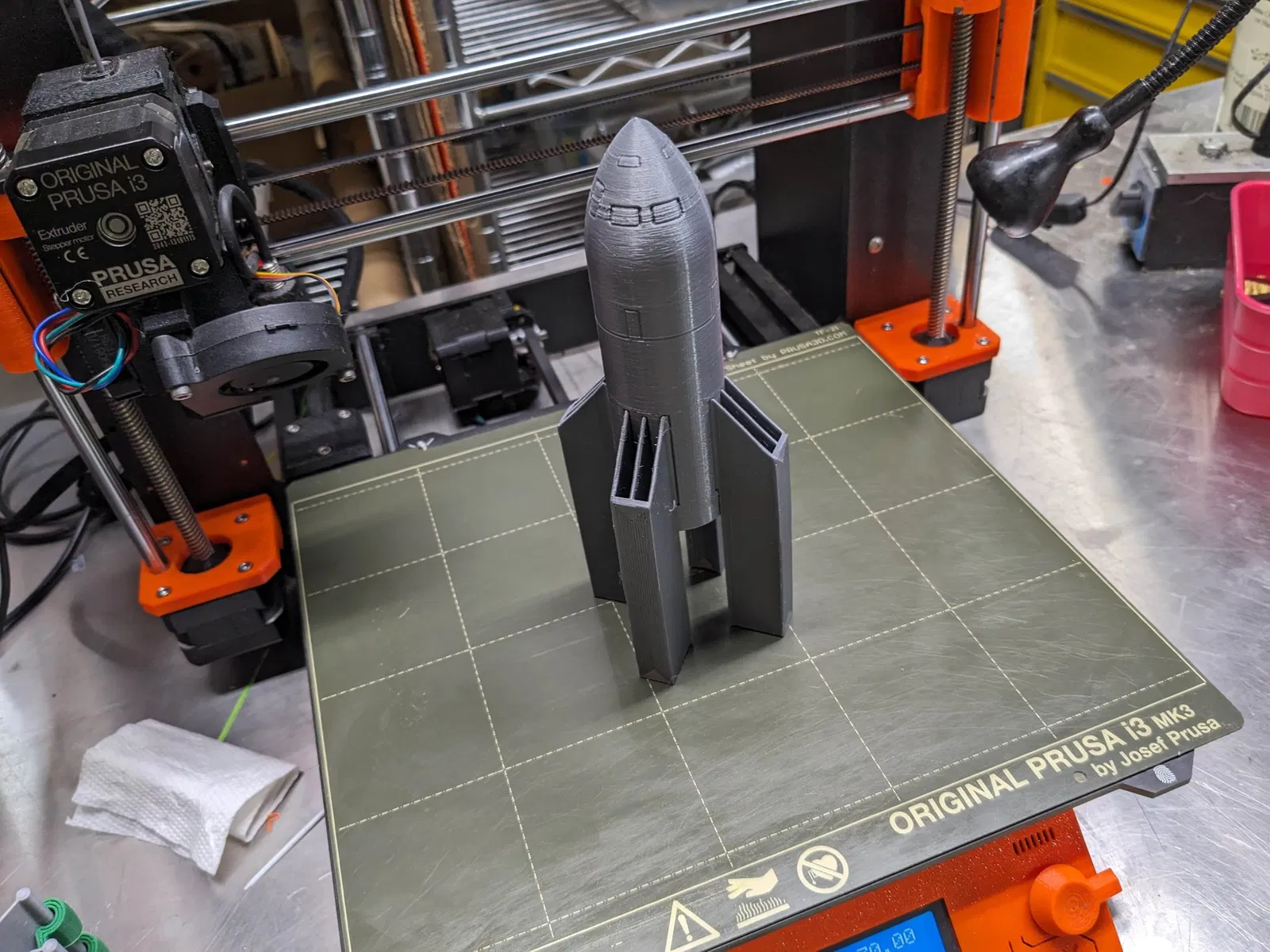

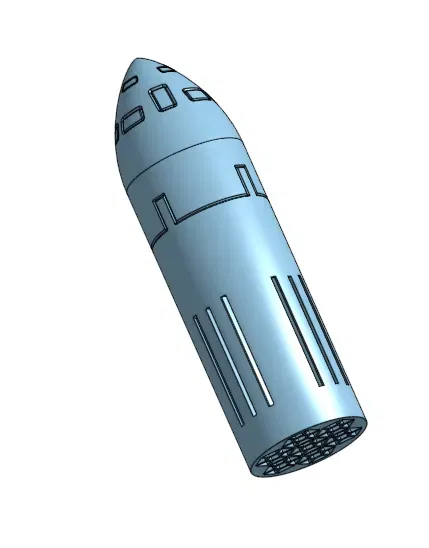

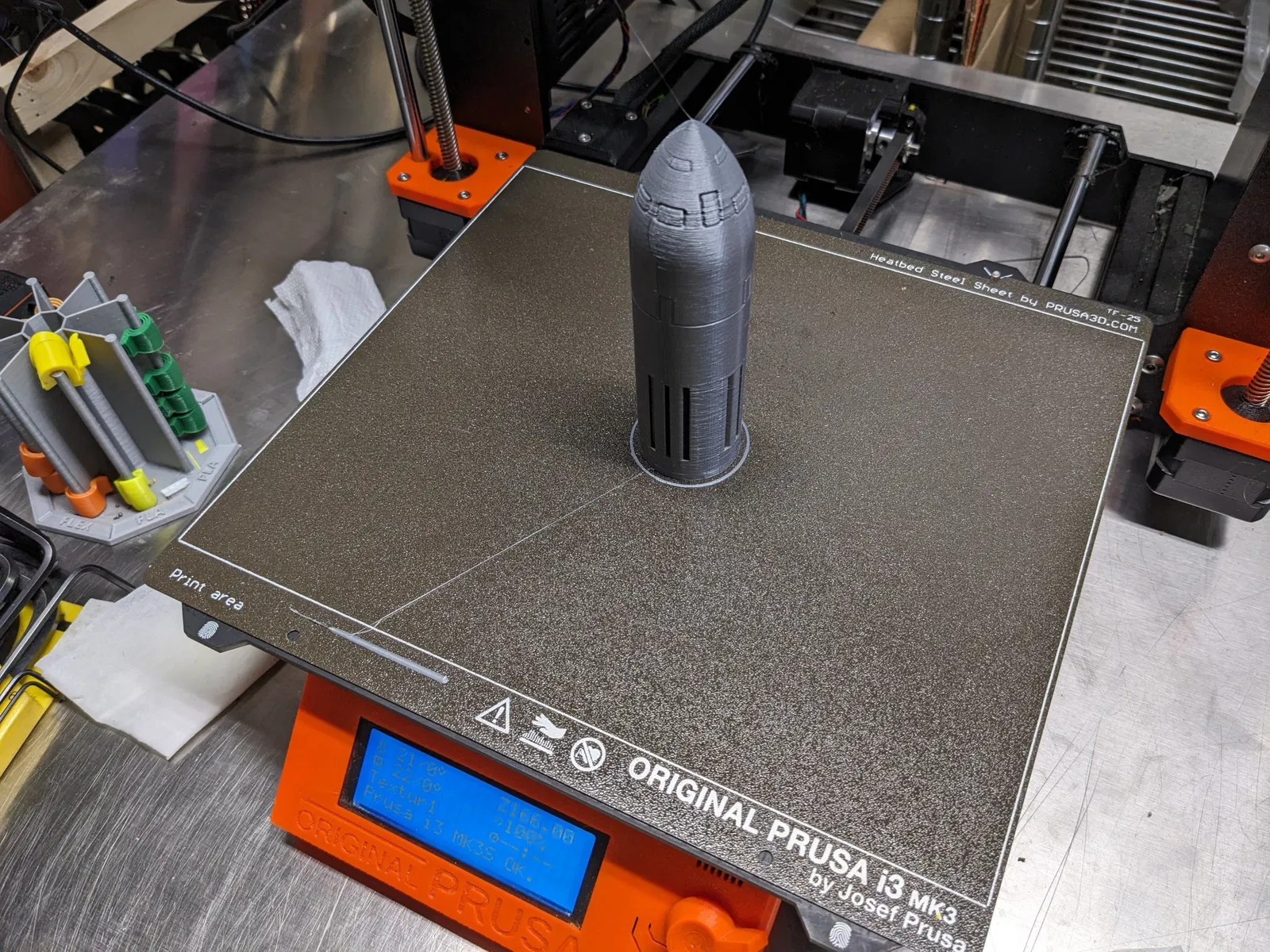

• Trong bản gốc, một nửa phần mũi của mô hình được sơn màu đen (để điều chỉnh nhiệt độ trong cabin thủy thủ bằng cách xoay tàu vũ trụ theo hướng mặt trời - xem ảnh). Điều này không được hiển thị trong mô hình của tôi. Bạn có thể tìm thấy các thiết kế liên quan khác trong bộ sưu tập tên lửa của tôi tại đây: <https://www.f3d.vn/profile/kaje #### Phụ lục [5 tháng 8, 2023] Kể từ khi tôi lần đầu công bố bản in này, tôi đã thực hiện một số nghiên cứu bổ sung. Tôi đã biết rằng tên lửa Friede dựa trên tên lửa Model E trong cuốn sách của Hermann Oberth Wege zur Raumschiffarhrt (Các con đường đến chuyến bay không gian) được xuất bản năm 1929. Tôi đã xem xét cuốn sách thú vị này cả phiên bản tiếng Đức gốc và bản dịch tiếng Anh. Trong khi cuốn sách cung cấp một số giải thích hữu ích, các hình minh họa trong cuốn sách không rất chi tiết. Theo như tôi có thể thấy, nhiều bản vẽ chi tiết hơn đã được chuẩn bị cho bộ phim của Fritz Lang, và trong khi có những bức ảnh lan truyền trên Internet mà tôi nghi ngờ là một số bản vẽ này, tôi vẫn chưa tìm thấy nguồn gốc gốc. #### Lắp ráp Việc lắp ráp tên lửa khá đơn giản. Ngoài phần Đế, bạn sẽ cần in 4 bản sao của Vây. Để gắn một Vây vào Đế tên lửa, hãy chèn tab ở một bên của Vây vào khe tương ứng trong Đế, và sau đó xoay Vây để chèn tab bên ngoài còn lại - nó sẽ khớp vào vị trí (không cần keo). #### Hướng dẫn in In bằng PLA với chiều cao lớp 0.2mm. Tôi đã sử dụng PLA Bạc Kim loại. - Đế - Tôi đã in Đế tên lửa trên một tấm có kết cấu để tăng độ bám dính (trên một tấm nhẵn, có thể cần một đường viền) - Tôi đã sử dụng vị trí đường nối = Căn chỉnh, nhưng Ngẫu nhiên có thể là một lựa chọn tốt hơn. - 0% độ đầy - 2 đường viền - độ đầy trên và dưới đơn điệu - việc sử dụng chiều cao lớp biến đổi cho đầu trên có thể cải thiện bản in này, nhưng tôi chưa thử nghiệm điều này

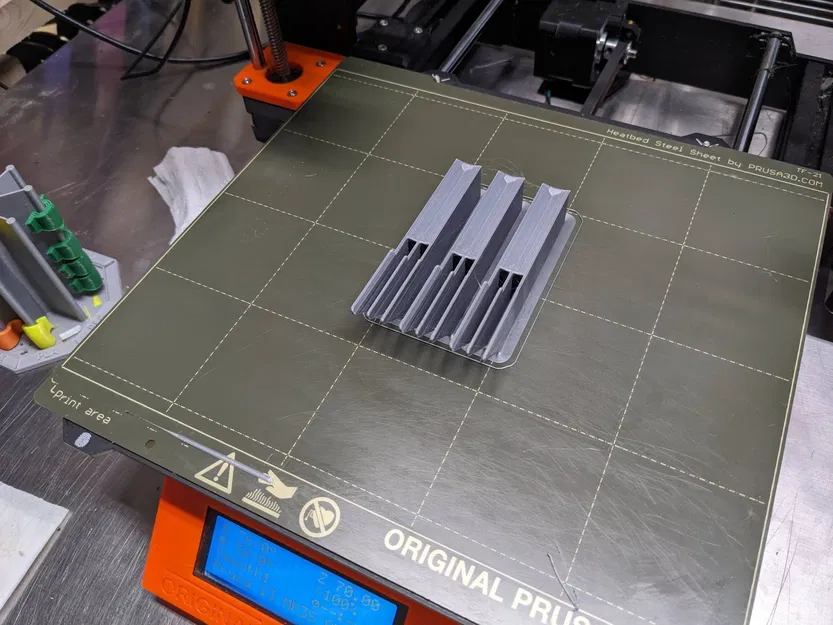

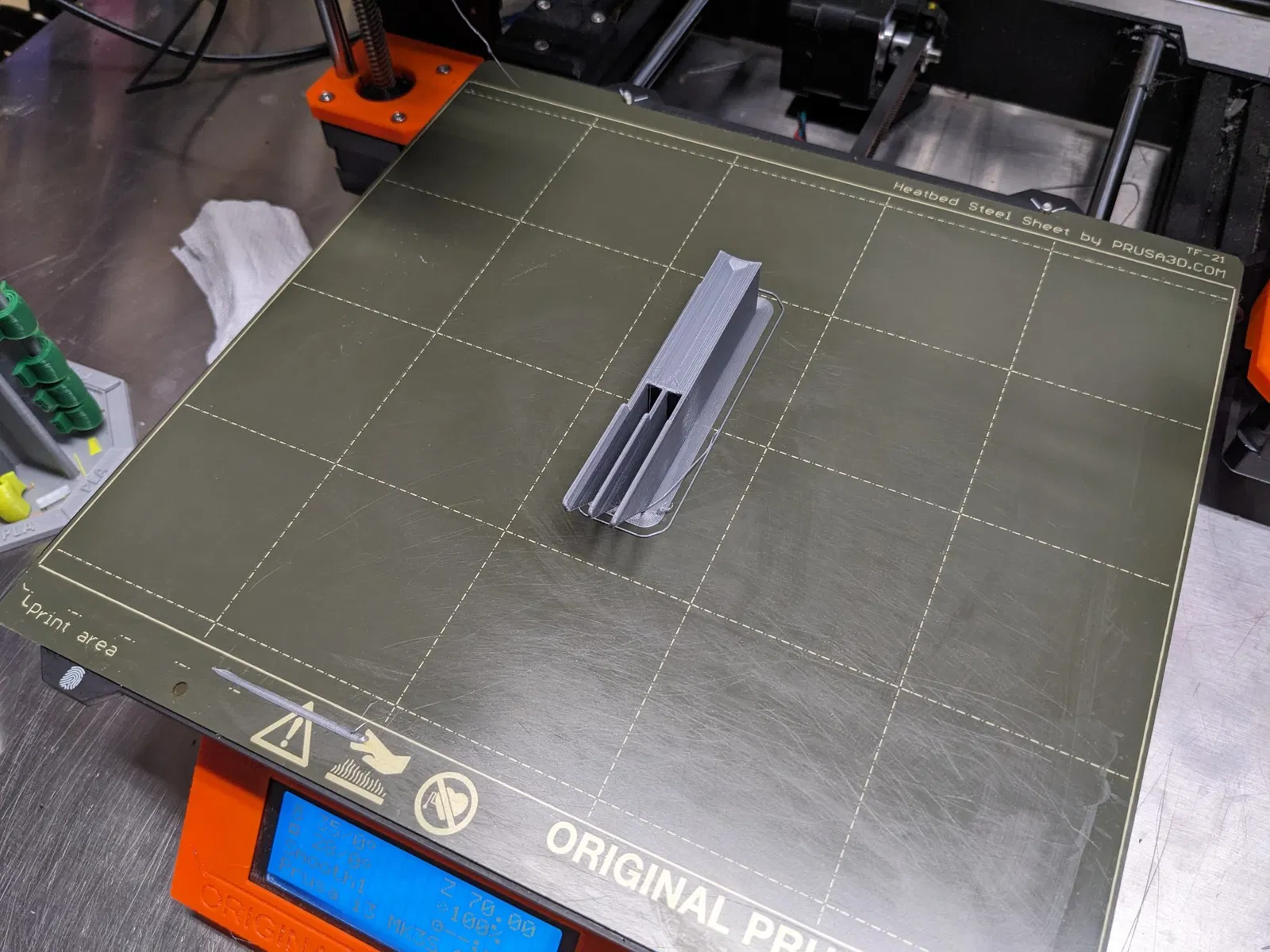

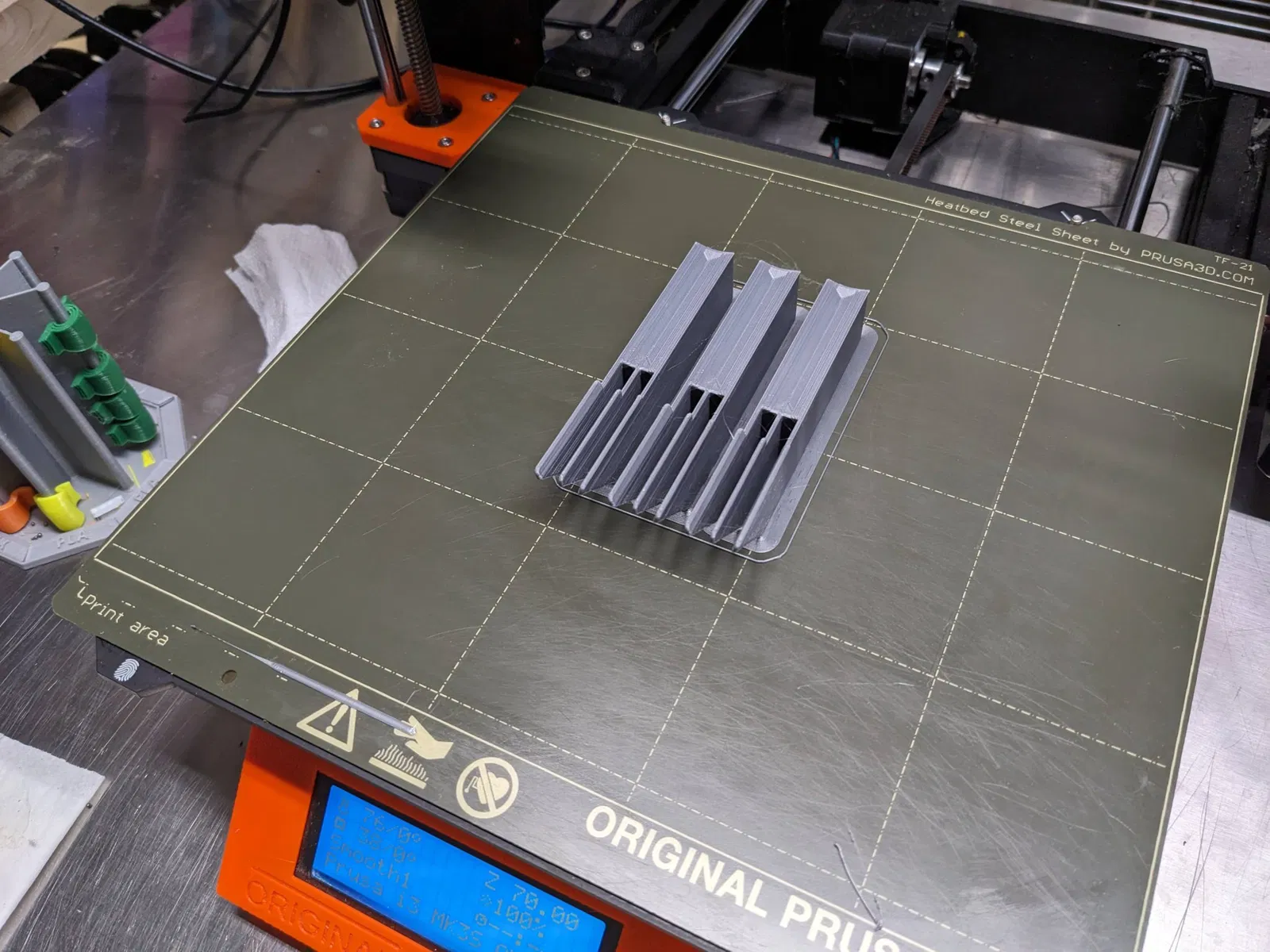

• Vây - Tôi đã in các vây trên một tấm nhẵn - Đường viền (có thể có khả năng in mà không cần đường viền, nhưng tôi đã gặp vấn đề với độ bám dính của giường) - 0% độ đầy - 2 đường viền - độ đầy trên và dưới đồng tâm #### CAD Các tệp CAD 3D OnShape cho điều này có ở đây : https://cad.onshape.com/documents/b0855c9704957349c89d7951/w/83f538b7c31b829c2f6a1c6f/e/5b6567eec894293df33cb2bb?renderMode=0&uiState=64cafcd88263ce631c48ec6e
