Cây thông Noel - thiết kế hoa văn xếp chồng

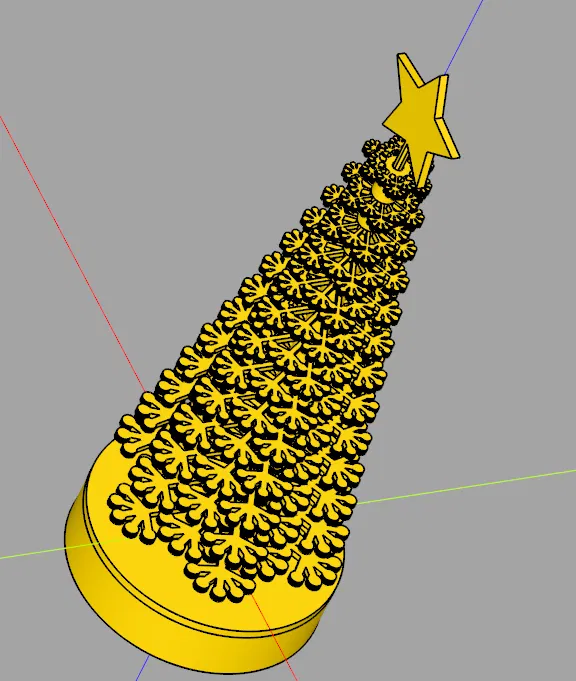

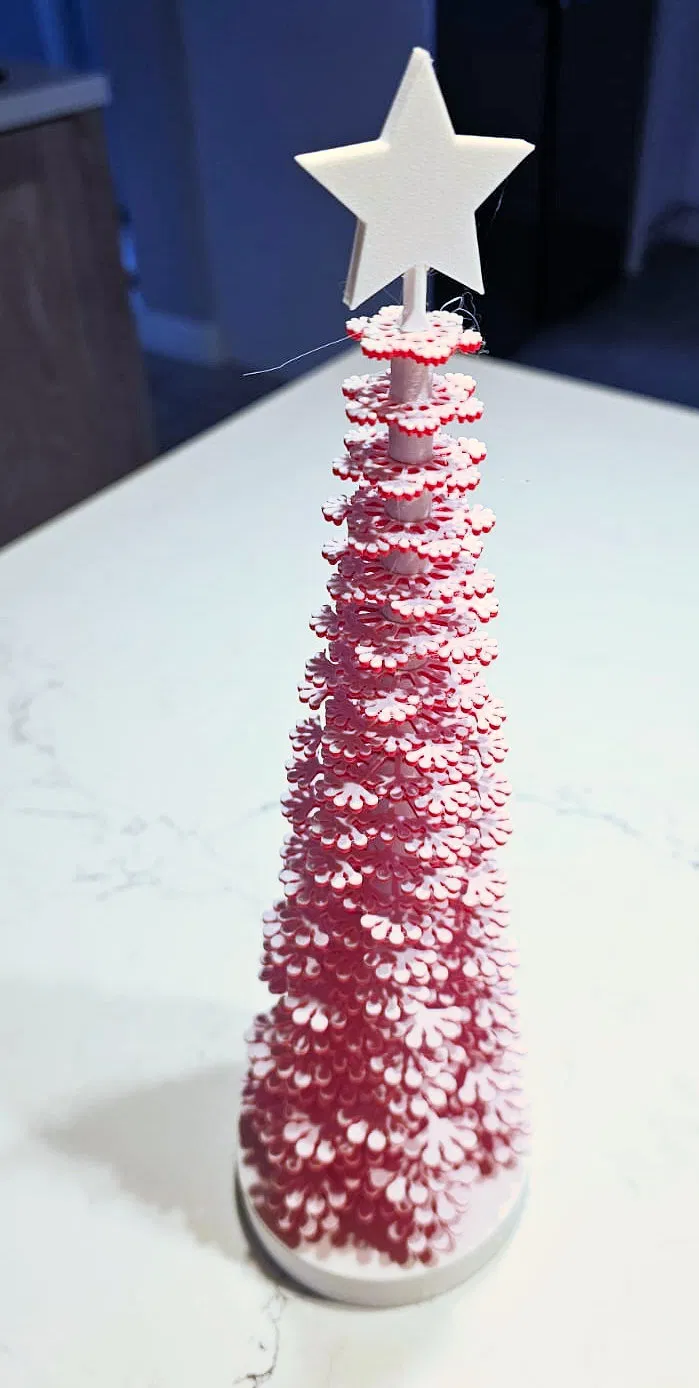

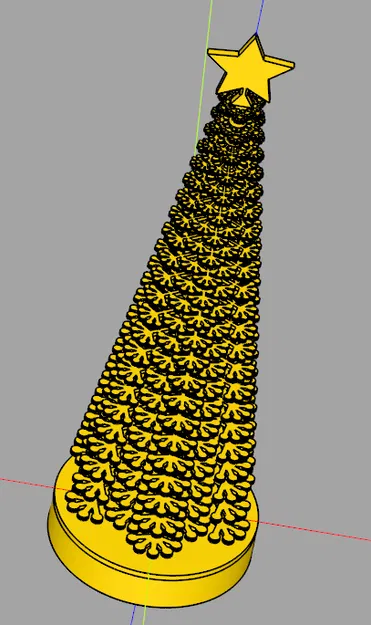

Cây thông Noel hình bông tuyết như một bộ các lớp được chia tỷ lệ, cách nhau ở các khoảng chiều cao cố định. Họa tiết lá có cảm giác như hoa.

Có sẵn các file in cho hai chiều cao: chiều dài thân cây 170 mm hoặc 250 mm.

• Chiều cao thân cây 250 mm là lớn nhất vừa với mâm nhiệt của máy MK3S. Cây có kích thước này cần ba file in để in tất cả các bộ phận.
• Chiều cao thân cây 170 mm chỉ cần hai file để in số lượng bộ phận ít hơn.

Thiết kế được tối ưu để in dễ dàng mà không cần hỗ trợ và không có các phần nhô ra quá dốc.

In thân cây, các miếng đệm, các lớp và đế rồi lắp ráp. Các lớp và miếng đệm được đánh số để dễ dàng lắp ráp. Bắt đầu từ lớp trên cùng và kết thúc bằng đế.

Hình dạng thân cây hình bát giác dễ in, với ngôi sao gắn vào đỉnh.

Đế có khoang rỗng với một tấm che. Đổ đầy vật liệu nặng để tăng trọng lượng cho ổn định.

Các thân cây dài hơn khá linh hoạt, do đó các miếng đệm mở rộng về phía dưới, tạo sự ổn định chống rung lắc. Độ khít chặt giữa thân cây hình bát giác và lỗ tròn trên các lớp và đế giúp hạn chế chuyển động và rung lắc tự do. Nếu độ khít quá chặt, hãy chà nhám các góc của thân cây. Độ ổn định tốt hơn nữa đạt được bằng cách xếp chặt và dán các lớp và miếng đệm vào thân cây.

Lớp có tỷ lệ nhỏ nhất có thể gây khó khăn cho một số máy in: một số chi tiết ở một hoặc hai lớp trên cùng rất nhỏ. Do đó, hãy đảm bảo độ bám dính tốt với mâm nhiệt và kiểm tra lớp in đầu tiên.

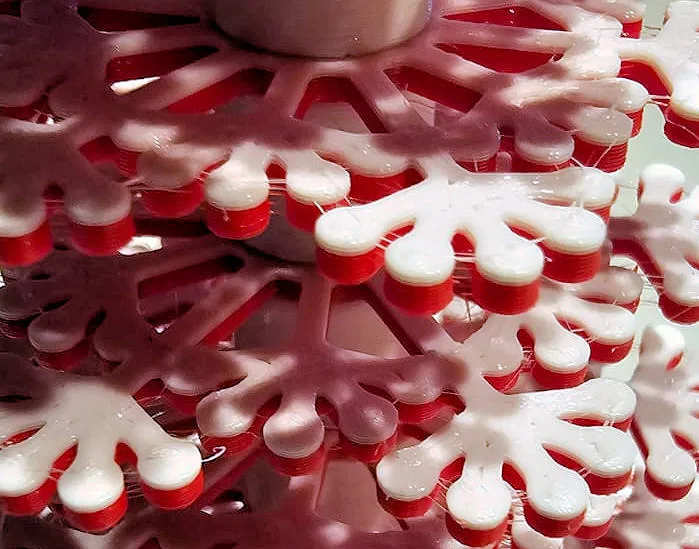

Phiên bản -2c- của các file 3mf có thay đổi màu ở các lớp trên cùng để tạo hiệu ứng phủ tuyết.

Thiết kế này là một phần của loạt bài:

Thiết kế hoa lá

Thiết kế lá

Thiết kế ngôi sao

Thiết kế cành cây

Thiết kế thông

Thiết kế sóng

Các họa tiết được tạo trong CAD, nhập dưới dạng DXF và xử lý thành các file in bằng cadquery.
