Cây thông Noel - thiết kế 'cành cây' xếp chồng

Cây thông Noel hình bông tuyết như một bộ gồm các lớp chia tỷ lệ, cách nhau theo các khoảng chiều cao cố định. Họa tiết lá có cảm giác 'cành cây'.

Có các tệp in cho hai chiều cao: chiều dài thân cây 170 mm hoặc 250 mm.

• Chiều cao thân cây 250 mm là lớn nhất có thể đặt vừa trên mâm in của MK3S. Cây có kích thước này cần ba tệp in để in tất cả các bộ phận.
• Chiều cao thân cây 170 mm chỉ cần hai tệp để in số lượng bộ phận ít hơn.

Thiết kế được tối ưu hóa để in dễ dàng mà không cần hỗ trợ và không có phần nhô ra.

In thân cây, các miếng đệm, các lớp và đế rồi lắp ráp. Các lớp và miếng đệm được đánh số để dễ lắp ráp. Bắt đầu từ lớp trên cùng và kết thúc bằng đế.

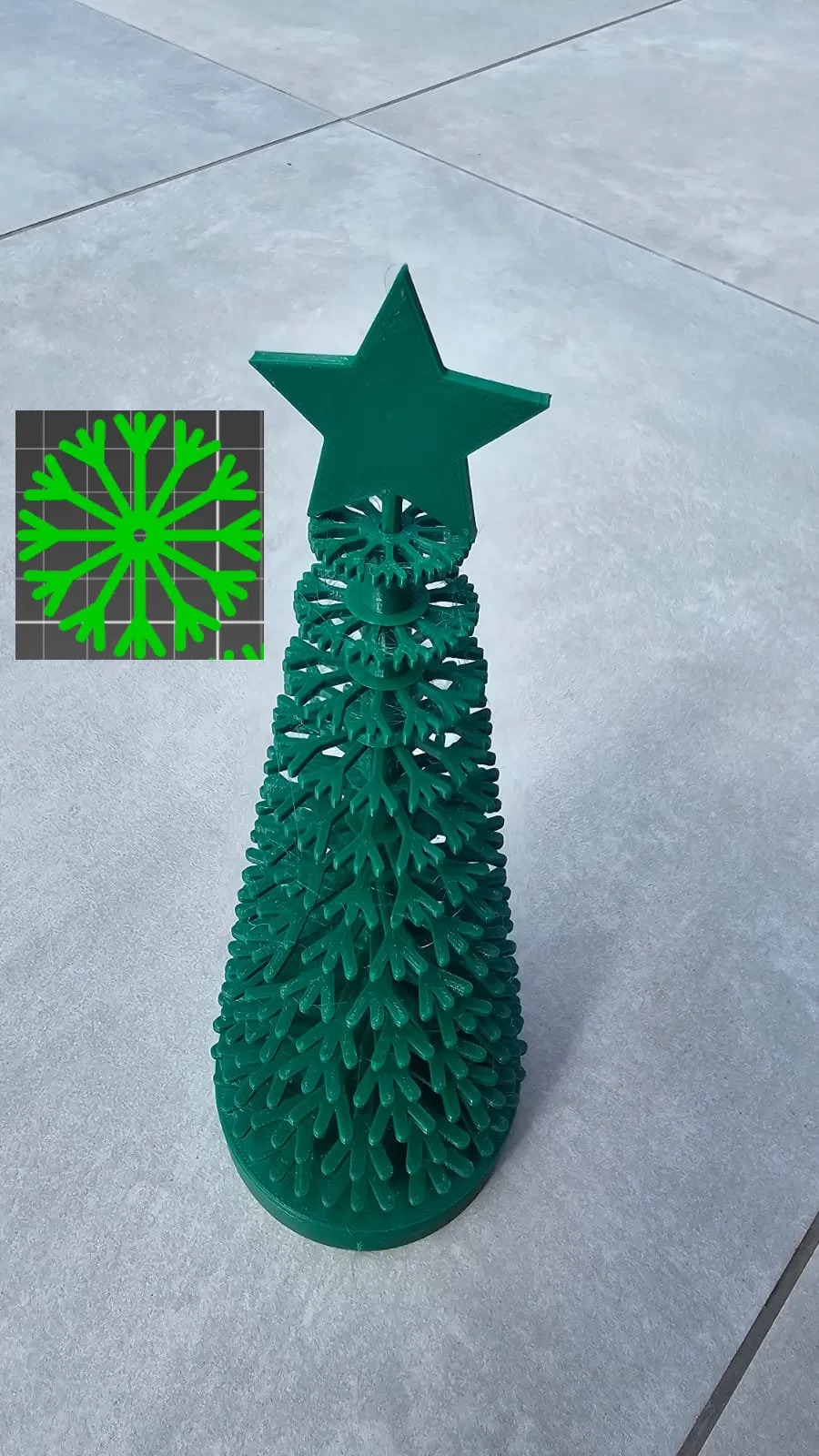

Hình dạng thân cây bát giác in dễ dàng, với ngôi sao gắn vào đỉnh.

Đế rỗng có một tấm che. Đổ đầy vật liệu nặng để tăng trọng lượng cho ổn định.

Các thân cây dài hơn khá linh hoạt, do đó các miếng đệm mở rộng về phía dưới, tạo sự ổn định chống rung lắc. Độ khít chặt giữa thân cây bát giác và lỗ tròn trên các lớp và đế hạn chế chuyển động tự do và rung lắc. Nếu độ khít quá chặt, hãy chà nhám các góc của thân cây. Độ ổn định tốt hơn nữa có được bằng cách xếp chồng chặt và dán các lớp và miếng đệm vào thân cây.

Lớp có tỷ lệ nhỏ nhất có thể gây khó khăn cho một số máy in: một vài chi tiết ở một hoặc hai lớp trên cùng rất nhỏ. Do đó, hãy đảm bảo độ bám dính tốt với mâm in và kiểm tra lớp in đầu tiên.

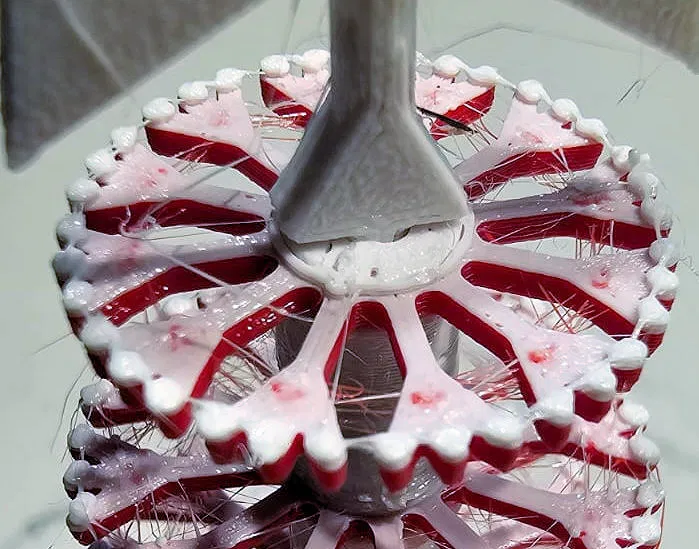

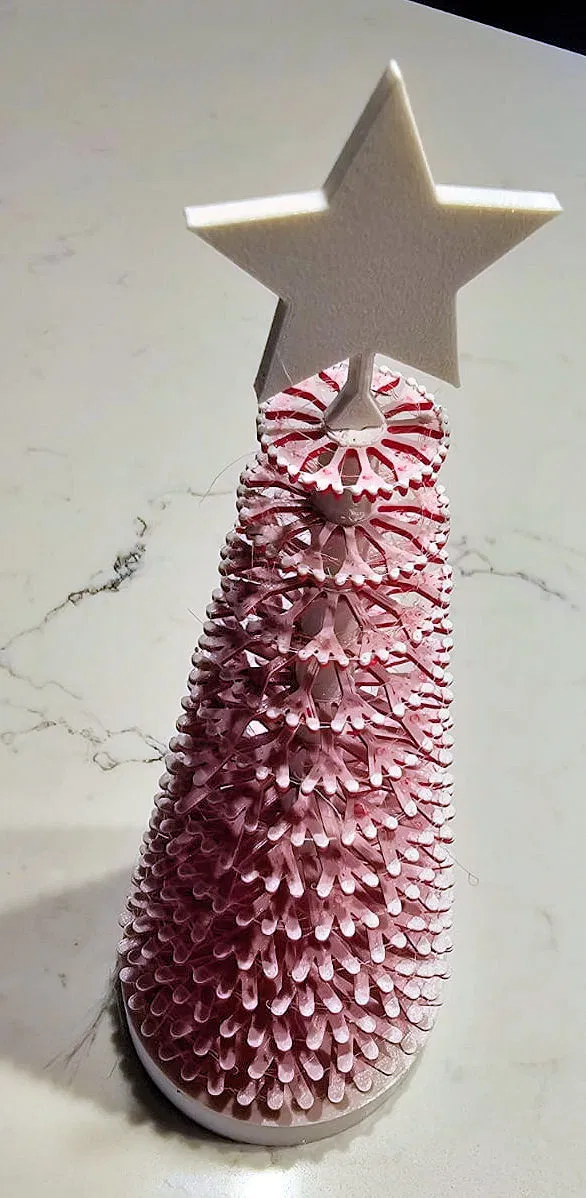

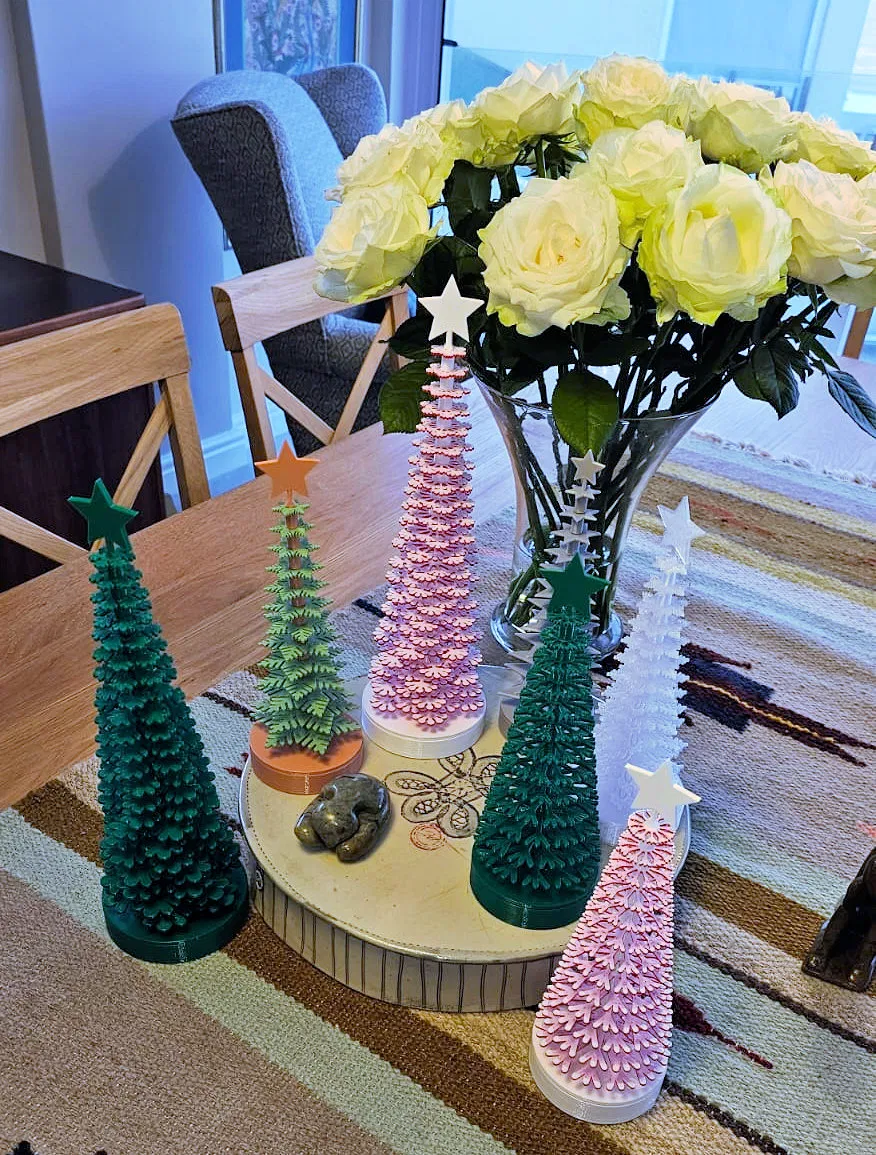

Các tệp 3mf phiên bản -ct- có một phần cắt ở hai lớp trên cùng, với việc đổi màu tương ứng. Nếu hai lớp trên cùng được in màu trắng, điều này sẽ giống như tuyết trên đầu cành cây. Một trong những hình ảnh cho thấy hiệu ứng này, nhưng đã được in sai với việc đổi màu sớm hơn một lớp. Các tệp 3mf đã tải lên đã khắc phục điều này.

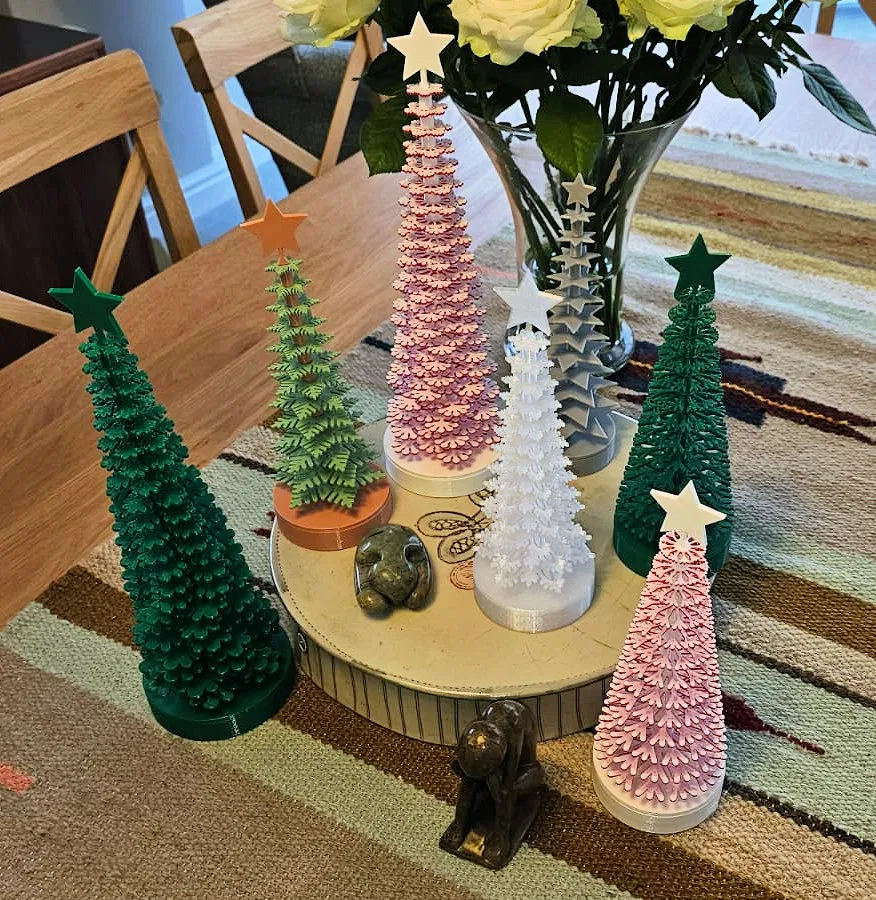

Thiết kế này là một phần của loạt bài:

Thiết kế hoa lá

Thiết kế lá

Thiết kế ngôi sao

Thiết kế cành cây

Thiết kế thông

Thiết kế sóng

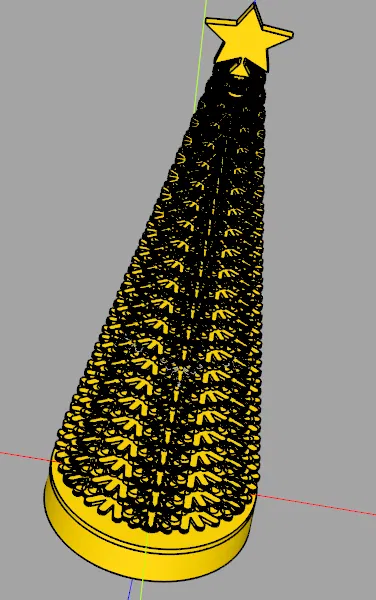

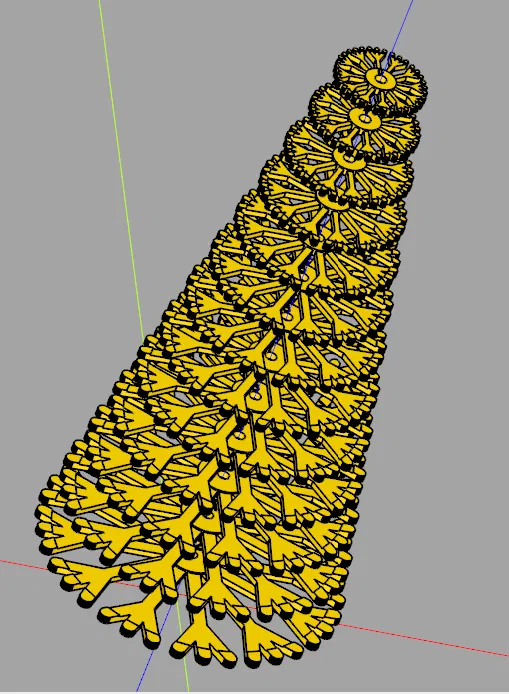

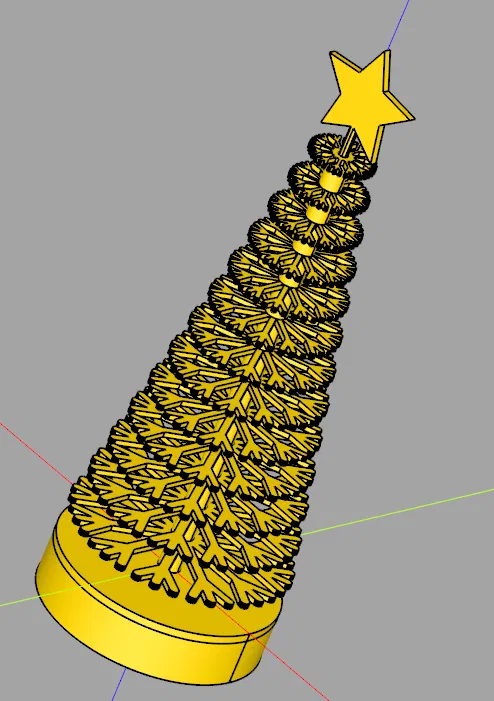

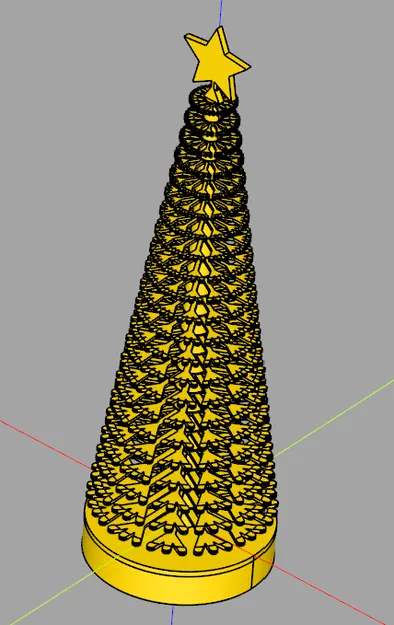

Các họa tiết được tạo trong CAD, nhập dưới dạng DXF và xử lý thành các tệp in bằng cadquery.
